从入门到精通【Redis】初识Redis集群（Cluster）

特此注明 ：
Designed By ：长安城没有风
Version：1.0
Time：2025.10.11
Location：辽宁 · 大连

📕1. 集群的基本概念

虽然之前介绍的哨兵机制（Sentinel），提⾼了系统的可⽤性，但是真正⽤来存储数据的还是 master 和 slave 节点，所有的数据都需要存储在单个 master 和 slave 节点中，如果数据量很⼤，接近超出了 master / slave 所在机器的物理内存，就可能出现严重问题了。Redis 的集群就是在上述的思路之下，引⼊多组 Master / Slave，每⼀组 Master / Slave 存储数据全集的⼀部分，从⽽构成⼀个更⼤的整体，称为 Redis 集群 (Cluster)。

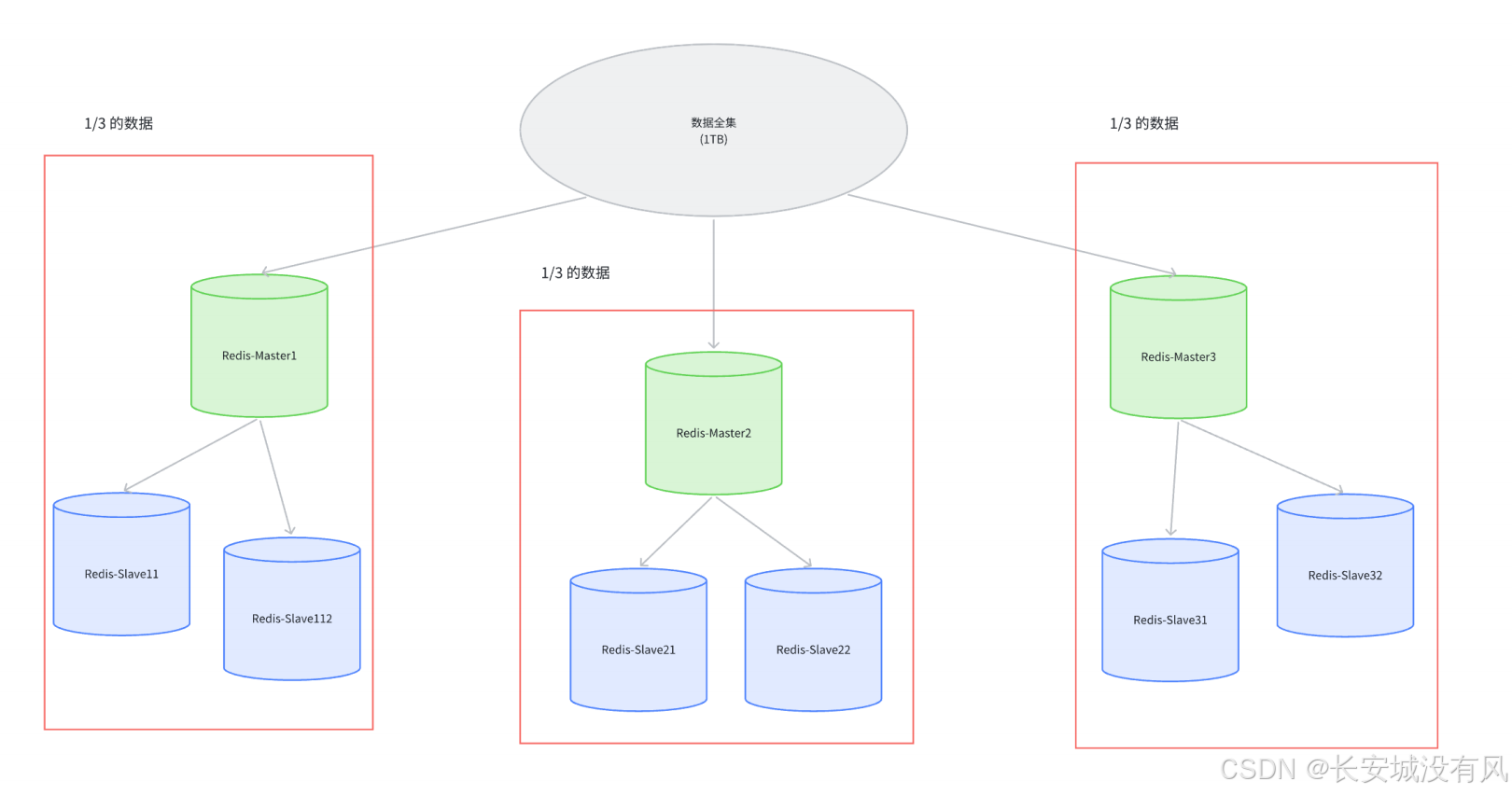

如图所示：

1. Master1 和 Slave11 和 Slave12 保存的是同样的数据，占总数据的 1/3。
2. Master2 和 Slave21 和 Slave22 保存的是同样的数据，占总数据的 1/3。
3. Master3 和 Slave31 和 Slave32 保存的是同样的数据，占总数据的 1/3。

每个红框部分都可以称为是⼀个 分⽚ (Sharding)，如果全量数据进⼀步增加，只要再增加更多的分⽚，即可解决。

📕2. 数据分⽚算法

Redis cluster 的核⼼思路是⽤多组机器来存数据的每个部分，那么接下来的核⼼问题就是，给定⼀个数据 (⼀个具体的 key)，那么这个数据应该存储在哪个分⽚上？读取的时候⼜应该去哪个分⽚读取？围绕这个问题，业界有三种⽐较主流的实现⽅式。

✏️2.1 哈希求余

设有 N 个分⽚，使⽤ [0, N-1] 这样序号进⾏编号，针对某个给定的 key，先计算 hash 值，再把得到的结果 % N，得到的结果即为分⽚编号。

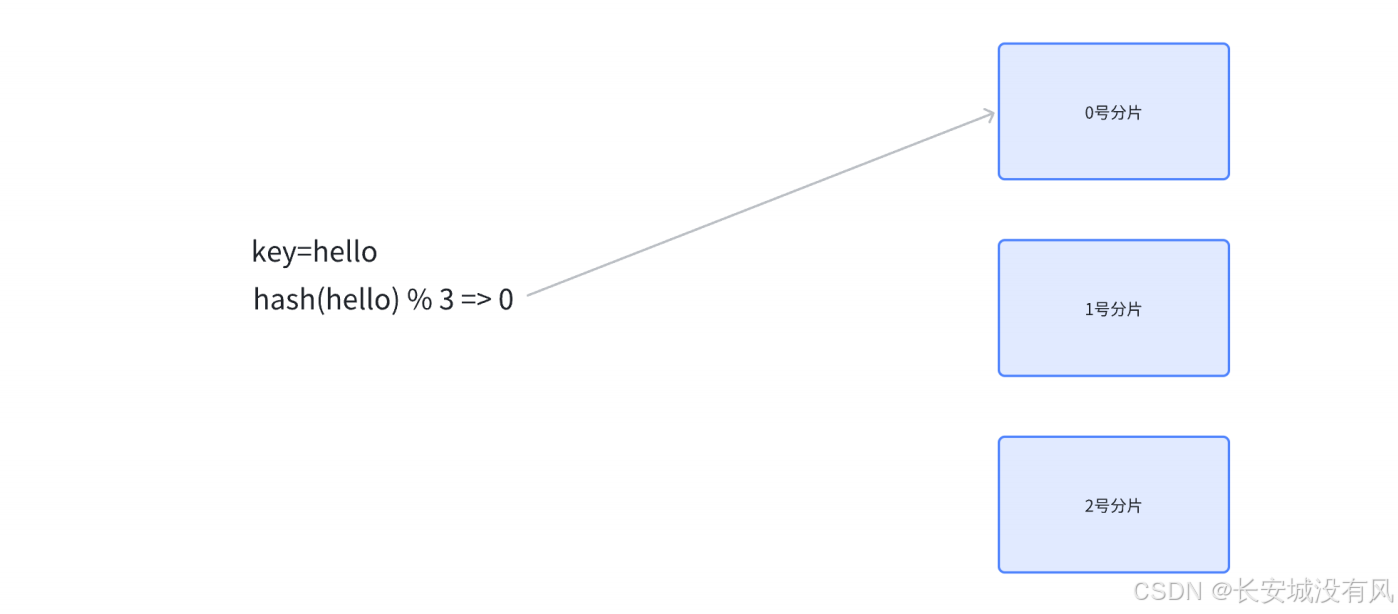

🌰例如： N 为 3，给定 key 为 hello，对 hello 计算 hash 值(⽐如使⽤ md5 算法)，得到的结果为bc4b2a76b9719d91，再把这个结果 % 3，结果为 0，那么就把 hello 这个 key 放到 0 号分⽚上。后续如果要取某个 key 的记录，也是针对 key 计算 hash，再对 N 求余，就可以找到对应的分⽚编号了。

🌈优点： 简单⾼效，数据分配均匀。

🌈缺点： ⼀旦需要进⾏扩容，N 改变了，原有的映射规则被破坏，就需要让节点之间的数据相互传输，重新排列，以满⾜新的映射规则，此时需要搬运的数据量是⽐较多的，开销较⼤。

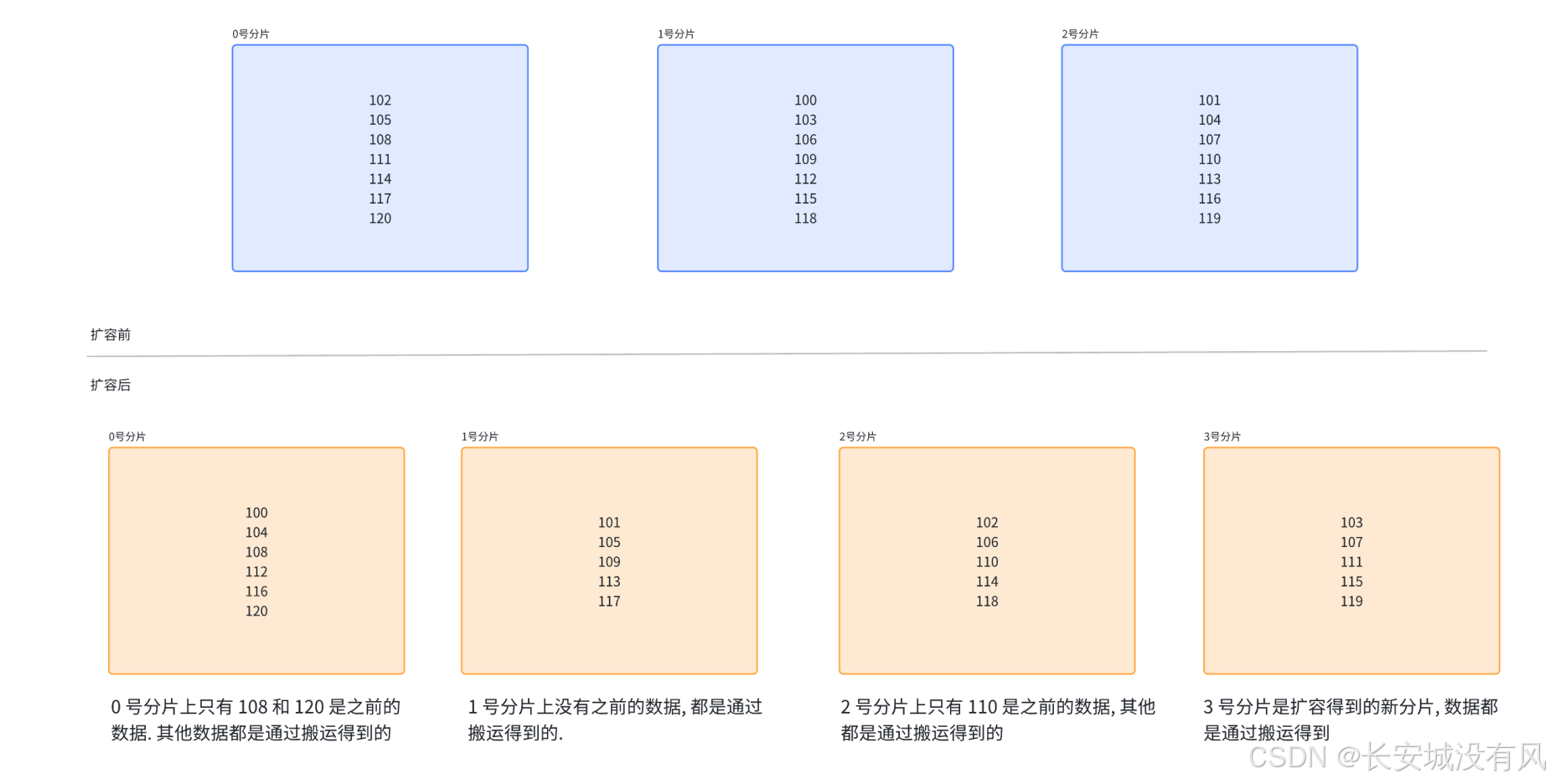

N 为 3 的时候，[100, 120] 这 21 个 hash 值的分布 (此处假定计算出的 hash 值是⼀个简单的整数，⽅便⾁眼观察)，当引⼊⼀个新的分⽚，N 从 3 => 4 时，⼤量的 key 都需要重新映射(某个key % 3 和 % 4 的结果不⼀样，就映射到不同机器上了)。如上图可以看到，整个扩容⼀共 21 个 key，只有 3 个 key 没有经过搬运，其他的 key 都是搬运过的。

✏️2.2 ⼀致性哈希算法

为了降低上述的搬运开销，能够更⾼效扩容，业界提出了 “⼀致性哈希算法”，key 映射到分⽚序号的过程不再是简单求余了，⽽是改成以下过程：

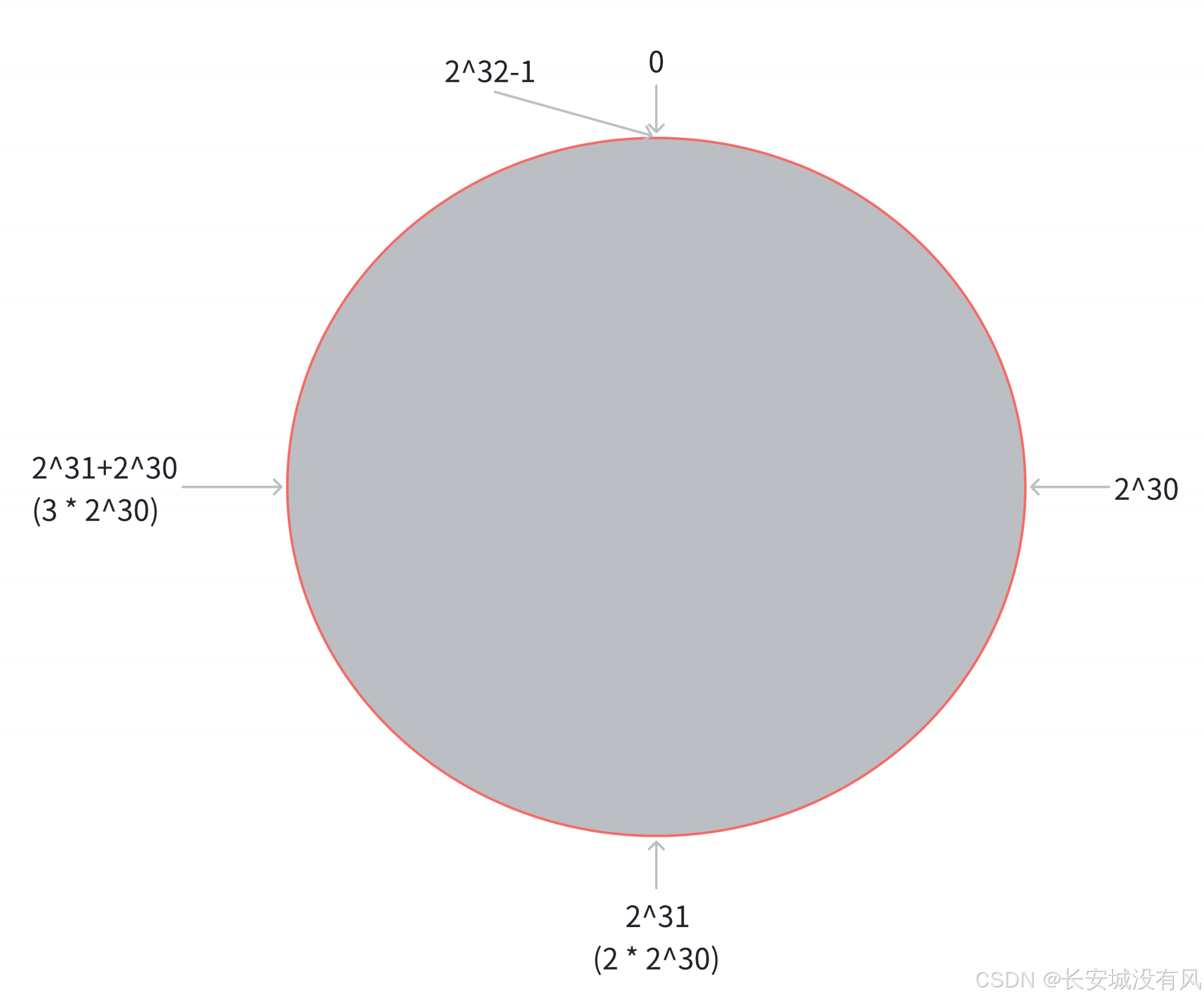

第⼀步：把 0 -> 2^32-1 这个数据空间，映射到⼀个圆环上，数据按照顺时针⽅向增⻓

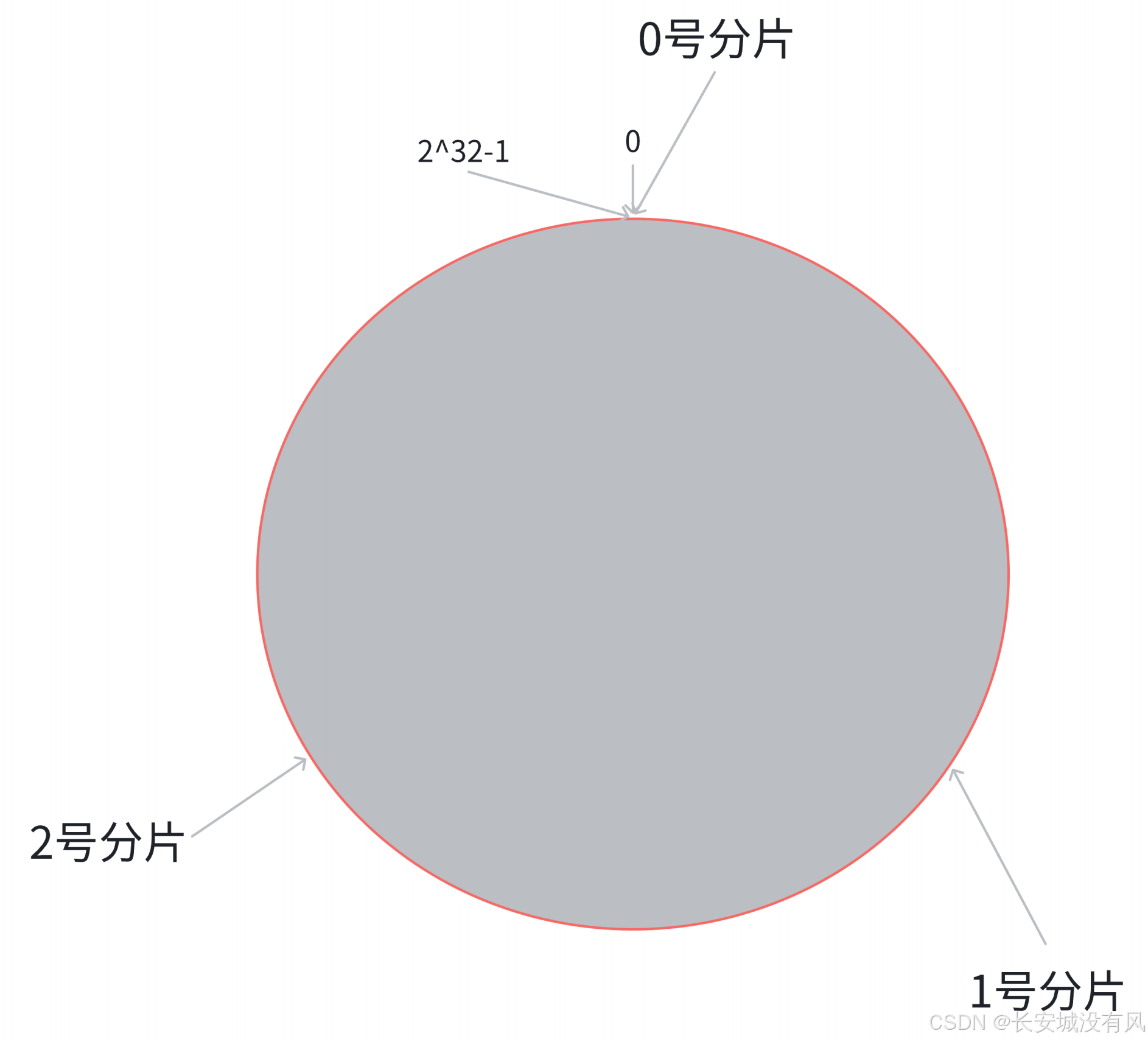

第⼆步：假设当前存在三个分⽚，就把分⽚放到圆环的某个位置上

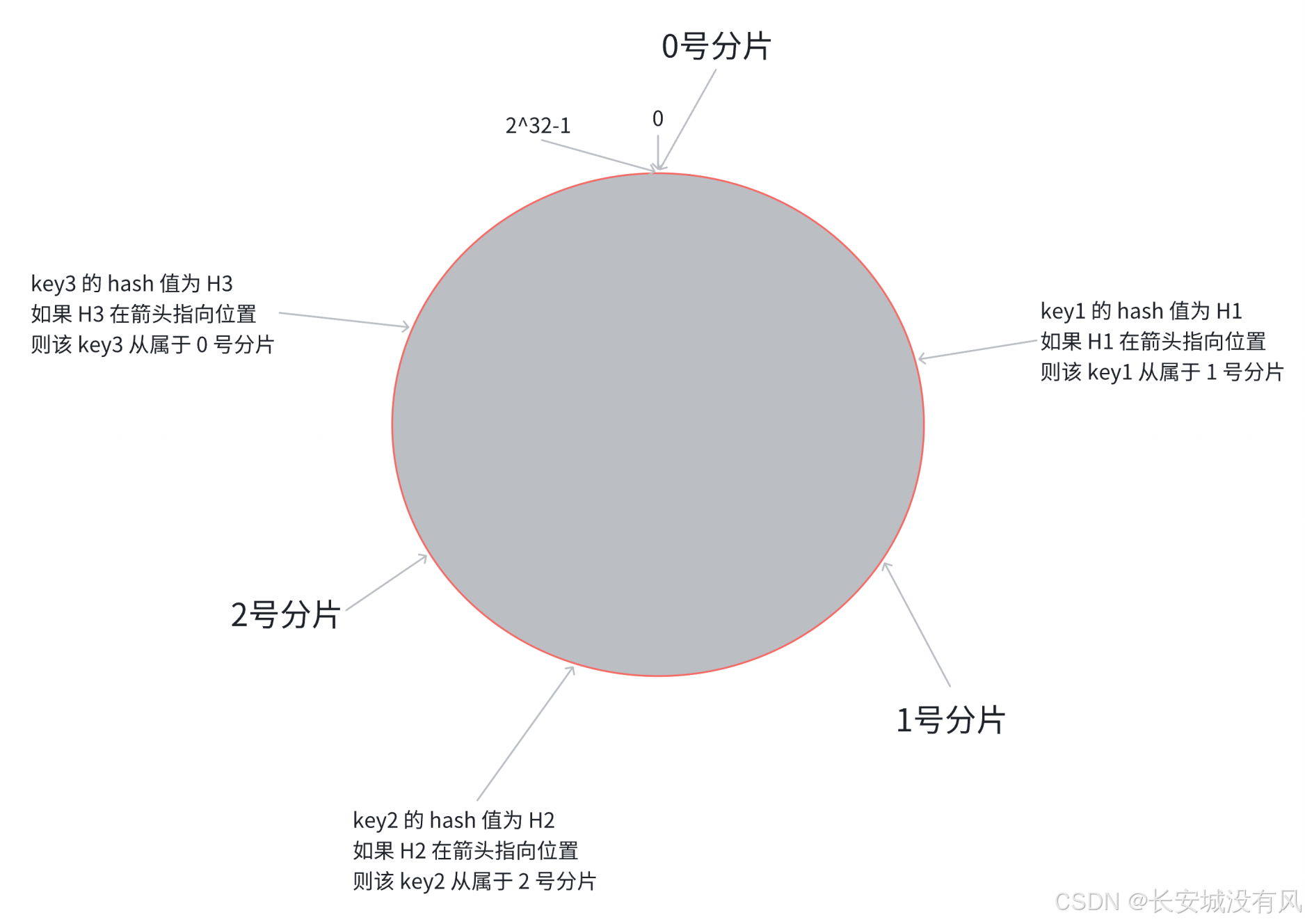

第三步：假定有⼀个 key，计算得到 hash 值 H，那么这个 key 映射到哪个分⽚呢？规则很简单，就是从 H 所在位置，顺时针往下找，找到的第⼀个分⽚，即为该 key 所从属的分⽚

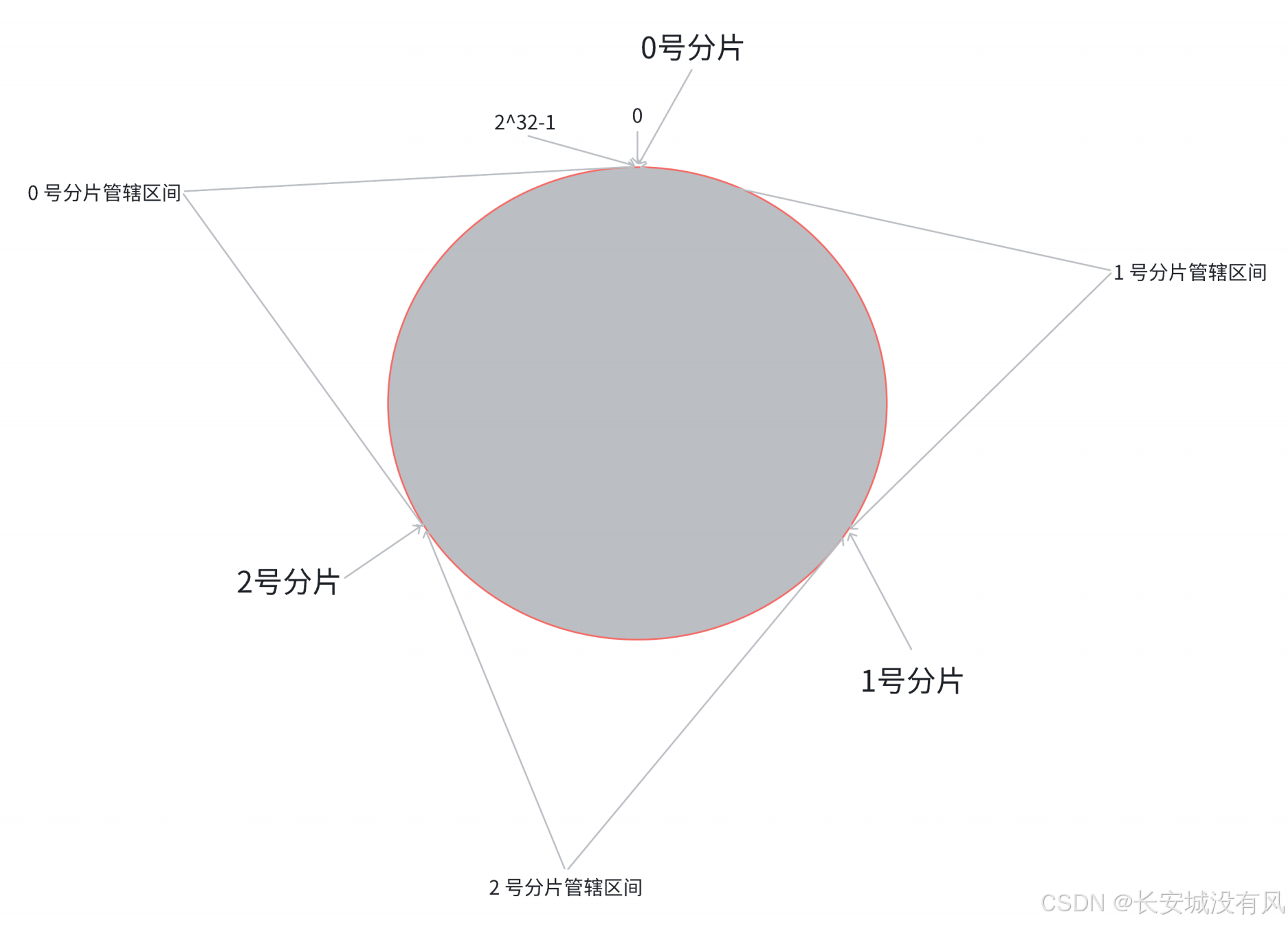

这就相当于，N 个分⽚的位置，把整个圆环分成了 N 个管辖区间，Key 的 hash 值落在某个区间内，就归对应区间管理

🌈优点： ⼤大降低了扩容时数据搬运的规模，提⾼了扩容操作的效率。

🌈缺点： 数据分配不均匀 (有的多有的少，数据倾斜)。

✏️2.3 哈希槽分区算法 (Redis 使⽤)

为了解决上述问题 (搬运成本⾼ 和 数据分配不均匀)，Redis cluster 引⼊了哈希槽 (hash slots) 算法。相当于是把整个哈希值，映射到 16384 个槽位上，也就是 [0, 16383]。然后再把这些槽位⽐较均匀的分配给每个分⽚，每个分⽚的节点都需要记录⾃⼰持有哪些槽位。

假设当前有三个分⽚, ⼀种可能的分配⽅式：

• 0 号分⽚: [0, 5461], 共 5462 个槽位
• 1 号分⽚: [5462, 10923], 共 5462 个槽位
• 2 号分⽚: [10924, 16383], 共 5460 个槽位

如果需要进⾏扩容，⽐如新增⼀个 3 号分⽚，就可以针对原有的槽位进⾏重新分配，⽐如可以把之前每个分⽚持有的槽位，各拿出⼀点，分给新分⽚，⼀种可能的分配⽅式：

• 0 号分⽚: [0, 4095], 共 4096 个槽位
• 1 号分⽚: [5462, 9557], 共 4096 个槽位
• 2 号分⽚: [10924, 15019], 共 4096 个槽位
• 3 号分⽚: [4096, 5461] + [9558, 10923] + [15019, 16383], 共 4096 个槽位

📕3. 集群机制对故障判定处理

✏️3.1 主节点宕机故障判定

集群中的所有节点，都会周期性的使⽤⼼跳包进⾏通信：

1. 节点 A 给 节点 B 发送 ping 包，B 就会给 A 返回⼀个 pong 包。ping 和 pong 除了 message type属性之外，其他部分都是⼀样的，这⾥包含了集群的配置信息(该节点的id，该节点从属于哪个分⽚，是主节点还是从节点，从属于谁，持有哪些 slots 的位图…)。
2. 每个节点，每秒钟，都会给⼀些随机的节点发起 ping 包，⽽不是全发⼀遍，这样设定是为了避免在节点很多的时候，⼼跳包也⾮常多(⽐如有 9 个节点，如果全发，就是 9 * 8 有 72 组⼼跳了，⽽且这是按照 N^2 这样的级别增⻓的)。
3. 当节点 A 给节点 B 发起 ping 包，B 不能如期回应的时候，此时 A 就会尝试重置和 B 的 tcp 连接，看能否连接成功，如果仍然连接失败，A 就会把 B 设为 PFAIL 状态(相当于主观下线)。
4. A 判定 B 为 PFAIL 之后，会通过 redis 内置的 Gossip 协议，和其他节点进⾏沟通，向其他节点确认 B的状态。(每个节点都会维护⼀个⾃⼰的 “下线列表”，由于视⻆不同，每个节点的下线列表也不⼀定相同。)
5. 此时 A 发现其他很多节点，也认为 B 为 PFAIL，并且数⽬超过总集群节点个数的⼀半，那么 A 就会把 B 标记成 FAIL (相当于客观下线)，并且把这个消息同步给其他节点(其他节点收到之后，也会把 B 标记成FAIL。)

⾄此，B 就彻底被判定为故障节点了。

以下三种情况会出现集群宕机：

1. 某个分⽚，所有的主节点和从节点都挂了。
2. 某个分⽚，主节点挂了，但是没有从节点。
3. 超过半数的 master 节点都挂了。

核⼼原则是保证每个 slots 都能正常⼯作(存取数据)

✏️3.2 主节点宕机后故障迁移

上述例⼦中，节点 B 发生了故障，并且 A 把 B FAIL 的消息告知集群中的其他节点。

• 如果 B 是从节点，那么不需要进⾏故障迁移。
• 如果 B 是主节点，那么就会由 B 的从节点 (⽐如 C 和 D) 触发故障迁移了。

所谓故障迁移，就是指把从节点提拔成主节点，继续给整个 redis 集群提供⽀持，具体流程如下：

1. 从节点判定⾃⼰是否具有参选资格，如果从节点和主节点已经太久没通信(此时认为从节点的数据和主节点差异太⼤了)，时间超过阈值，就失去竞选资格。
2. 具有资格的节点，⽐如 C 和 D，就会先休眠⼀定时间，休眠时间 = 500ms 基础时间 + [0, 500ms] 随机时间 + 排名 * 1000ms，offset 的值越⼤，则排名越靠前(越⼩)。
3. ⽐如 C 的休眠时间到了，C 就会给其他所有集群中的节点进⾏拉票操作，但是只有主节点才有投票资格。
4. 主节点就会把⾃⼰的票投给 C (每个主节点只有 1 票)，当 C 收到的票数超过主节点数⽬的⼀半，C 就会晋升成主节点，(C ⾃⼰负责执⾏ slaveof no one，并且让 D 执⾏ slaveof C)。
5. 同时，C 还会把⾃⼰成为主节点的消息，同步给其他集群的节点，⼤家也都会更新⾃⼰保存的集群结构信息。

上述选举的过程，称为 Raft 算法，是⼀种在分布式系统中⼴泛使⽤的算法。在随机休眠时间的加持下，基本上就是谁先唤醒，谁就能竞选成功。
