HT513：低成本高适配的 I2S 输入单声道 D 类音频功率放大器深度解析

news 2025/10/11 13:31:01

在消费电子与智能设备领域，音频放大组件是决定设备 “听觉体验” 的关键部分，而兼顾成本、性能与兼容性的产品，更是厂商打造高性价比设备的核心选择。HT513 作为一款专注于中小功率音频场景的器件，以 “低成本” 为核心优势，同时具备稳定的输出性能与灵活的适配能力，属于 I2S 输入单声道输出的 D 类音频功率放大器。无论是智能家居的语音交互、智能玩具的趣味音效，还是 IoT 设备的提示音播放，它都能提供清晰、可靠的音频放大解决方案，成为多场景设备的优选音频组件。

一、宽范围电源供电：适配多类设备电源方案

电源是电子器件的 “能量源泉”，HT513 在供电设计上充分考虑了不同设备的电源需求，通过分路供电的方式，既保证了供电兼容性，又确保了电路工作的稳定性，让设备在不同供电条件下都能可靠运行。

功率供电（PVDD）：覆盖 2.5V-6.5V，兼容主流电源

PVDD 作为驱动音频输出的核心供电，其 2.5V-6.5V 的宽电压范围，能轻松适配两类主流电源方案：一是锂电池供电（常见锂电池电压为 3.7V 左右），适合智能玩具、便携式 IoT 设备等移动场景，无需额外设计升压或降压电路；二是固定电压供电，如 5V USB 电源、6.5V 专用电源，可满足智能音箱、智能家居控制面板等桌面式设备的需求。这种宽范围设计，让 HT513 无需依赖特定电源，极大提升了在不同设备中的适配性。

数字 / 模拟供电（DVDD/AVDD）：固定 3.3V，保障信号纯净

器件的数字电路（负责信号处理）与模拟电路（负责音频放大）采用固定 3.3V 供电，这种设计能有效隔离数字信号与模拟信号的干扰。数字电路的高频噪声不会影响模拟电路的音频信号处理，避免因供电干扰导致的音质失真；同时，稳定的 3.3V 电压也能确保数字信号传输的准确性，让音频信号从 “接收” 到 “放大” 的全过程都保持稳定，为优质音质打下基础。

二、灵活音频输入：兼容多格式与宽频率，对接各类音频源

音频输入的兼容性直接决定了放大器能否与不同音频源对接，HT513 通过支持多种输入格式、宽范围采样频率与高 bit 深度，几乎能适配所有主流音频信号源，无需额外添加格式转换模块，简化设备硬件设计。

多输入格式：I2S/LJ/RJ/TDM，覆盖主流接口

它支持四种常见的音频输入格式，适配不同设备的信号传输需求：I2S 是数字音频设备的 “通用接口”，广泛用于芯片、播放器与放大器之间的信号传输，如智能音箱中音频芯片与放大器的连接；LJ（左对齐）和 RJ（右对齐）格式则适配部分老旧或特定型号的音频芯片，确保 HT513 在不同代际的设备中都能使用；TDM（时分复用）格式则适合多通道音频信号传输，比如需要同时处理语音指令与背景音乐的智能设备，可通过单接口实现多信号同步输入，减少电路连接复杂度。

宽采样频率：8kHz-192kHz，适配从语音到高清音乐

采样频率决定了音频信号的 “细节还原能力”，HT513 支持 8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz、192kHz 共 8 种采样频率，覆盖全场景音频需求：8kHz/16kHz 适合语音交互（如智能音箱的语音指令接收、IoT 设备的提示音），44.1kHz 是 CD 级音质标准（满足日常音乐播放），192kHz 则达到高清音频级别（适配高端智能音箱的无损音乐播放）。更实用的是，它能自动监测输入信号的采样频率，无需人工手动设置，极大简化了设备的调试流程，降低研发成本。

高 bit 深度：支持 32-bit I2S 输入，提升信号精度

I2S 输入最大支持 32-bit 字节，bit 深度越高，音频信号的量化精度越高，能还原更多声音细节（如音乐中的细微乐器声、语音中的语气变化）。同时，HT513 内部集成了 DA 转换器，可直接将数字音频信号转换为模拟信号并放大，省去了外部 DA 转换模块，既减少了器件数量、降低成本，也避免了信号在外部传输过程中的损耗，进一步保障音质。

三、强劲输出性能：分级功率 + 低失真，兼顾音量与音质

输出功率与音质是音频放大器的 “核心竞争力”，HT513 在不同供电条件下能提供稳定的输出功率，同时保持极低的失真度，既能满足不同设备的音量需求，又能保障音频播放的纯净度。

分级输出功率：适配不同设备的音量需求

输出功率直接决定了放大器能推动多大尺寸的扬声器，在负载电阻 RL=4Ω（常见小型扬声器阻抗）、总谐波失真加噪声（THD+N）=10%（人耳可接受的失真范围）的标准条件下，HT513 的输出功率随供电电压灵活变化：

- 当 PVDD=3.6V 时，输出功率为 1.40W，适合小型设备（如智能玩具的微型扬声器、便携 IoT 设备的提示音播放），音量足够清晰且功耗较低；

- 当 PVDD=5.0V 时，输出功率提升至 2.80W，适配中型设备（如桌面式智能音箱、游戏手柄的音频输出），能提供更响亮的音效，满足近距离多人聆听需求；

- 当 PVDD=6.5V 时，输出功率达到 4.70W，可满足较大尺寸设备（如落地式智能音箱、家用智能控制面板的高音量播放），即使在空旷环境中也能保证声音清晰传播。

低失真度：THD+N 仅 0.08%，音质纯净无杂音

总谐波失真加噪声（THD+N）是衡量音质的关键指标，数值越低，音频信号的失真越小、音质越纯净。在输出功率 Po=1W、RL=4Ω、PVDD=3.7V（锂电池典型电压）的实际使用场景中，HT513 的 THD+N 仅为 0.08%，远低于人耳能感知的失真阈值（通常为 1%）。这意味着无论是播放音乐、语音还是音效，都不会出现 “破音”“杂音” 等问题，能清晰还原音频原本的音色，提升用户听觉体验。

四、实用功能与保护机制：提升体验 + 保障安全

除了核心的输入输出性能，HT513 还集成了实用功能与全面的保护机制，既让设备使用更灵活，也能延长器件寿命，降低设备故障率。

增益可调：灵活控制音量，适配不同场景

增益可调功能允许用户根据实际场景调整音频输出的放大倍数：在安静的卧室中，可降低增益减少音量，避免打扰他人；在嘈杂的客厅或户外，可提高增益增大音量，确保声音清晰可闻。无需额外添加音量控制电路，通过简单的参数配置即可实现，简化了设备的硬件设计与操作逻辑。

防破音功能：避免音量过大导致的音质劣化

当音频信号过强或音量调至最大时，传统放大器容易出现 “破音”（信号超出线性放大范围导致的刺耳声音）。HT513 的防破音功能会实时监测输出信号，当检测到信号即将超出安全范围时，自动限制信号幅度，确保输出音频始终保持平稳、清晰，即使在最大音量下也能避免破音，保护用户听力的同时提升体验。

多重保护机制：覆盖常见故障，保障器件安全

器件内置了四种核心保护机制，全面应对使用过程中的潜在风险：

- 时钟错误保护：当音频输入的时钟信号异常（如信号中断、频率偏移）时，器件会自动停止输出，避免无意义的噪声或损坏扬声器；

- 过流保护：当输出电流过大（如扬声器短路、负载异常）时，迅速切断输出回路，防止器件因电流过高烧毁；

- 欠压保护：当供电电压低于 2.5V（如锂电池电量耗尽）时，自动进入低功耗模式，避免器件在低压下异常工作，保护电路元件；

- 过温保护：当器件温度过高（如长时间高功率工作、散热不良）时，降低输出功率或暂停工作，待温度降至安全范围后恢复，有效延长器件寿命。

五、紧凑封装设计：小体积 + 易焊接，适配设备小型化

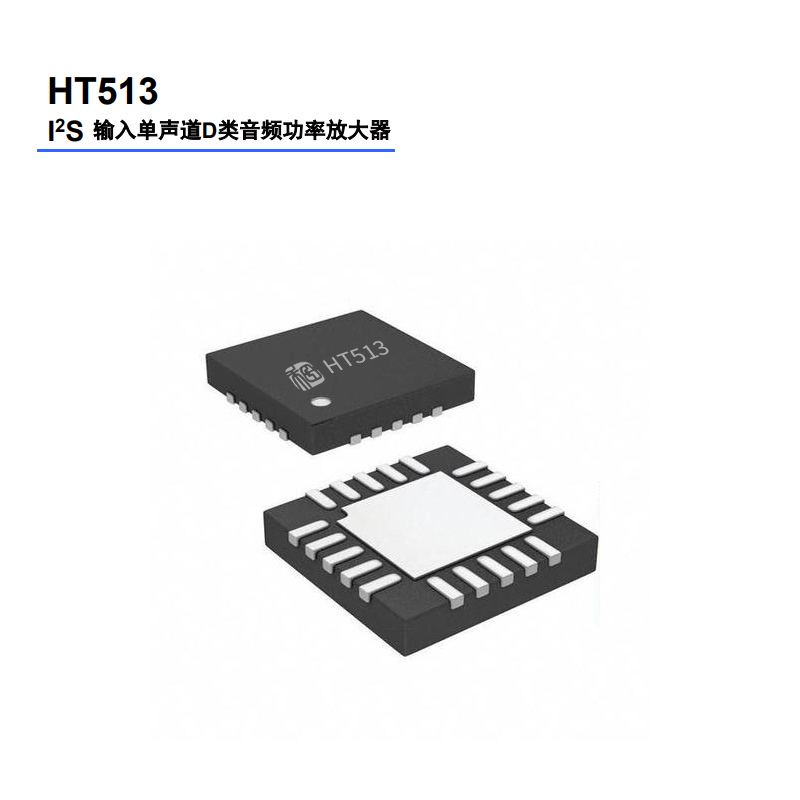

封装尺寸直接影响设备的 “空间利用率”，HT513 采用 QFN4×4-20L 封装，兼具小体积、易焊接与强散热的优势，完美适配各类小型化设备。

小体积：4mm×4mm，节省电路空间

4mm×4mm 的封装面积仅相当于一枚普通纽扣的 1/3，能轻松嵌入智能玩具、便携 IoT 设备、小型智能音箱等空间有限的产品中，为电池、传感器、显示屏等其他元器件腾出更多布局空间，助力设备实现轻薄化、小型化设计。

易焊接 + 强散热：提升生产可靠性与稳定性

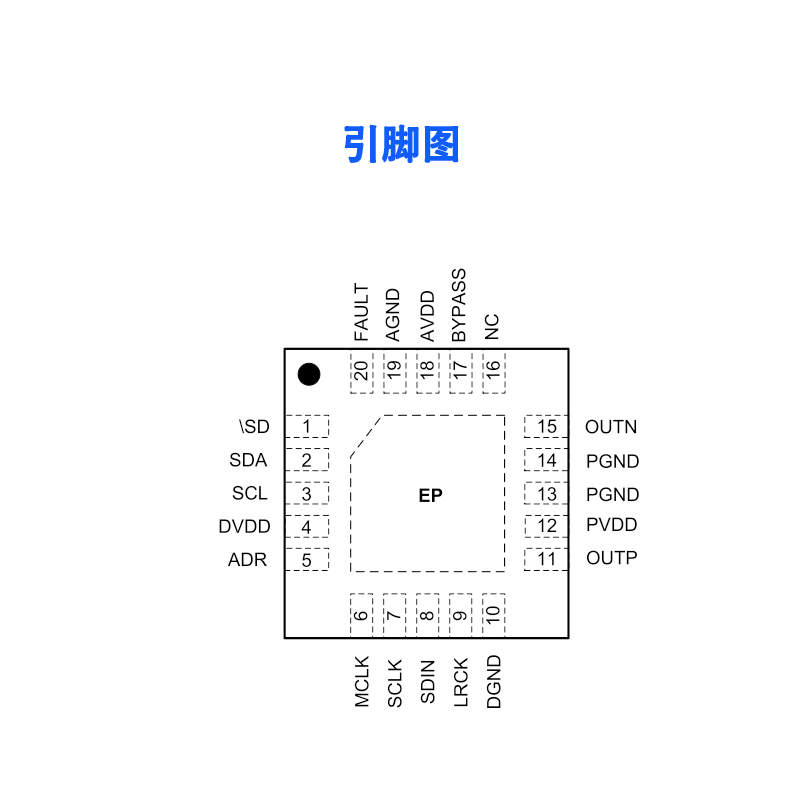

QFN 封装采用底部散热焊盘 + 侧面引脚的结构：焊接时无需担心引脚变形，且引脚间距合理，降低了生产过程中的焊接难度；底部的散热焊盘能快速传导器件工作时产生的热量，避免因温度过高导致性能下降或损坏，确保器件在长时间高功率工作时也能保持稳定。20 个引脚的配置能满足所有功能的信号传输需求，兼顾实用性与可靠性。
