H3C 实现ACL 访问控制
1.原理
ACL: Access Control Lists(访问控制列表)，是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。访问控制列表被广泛地应用于路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。 简单来说就是用用来实现流量的过滤。

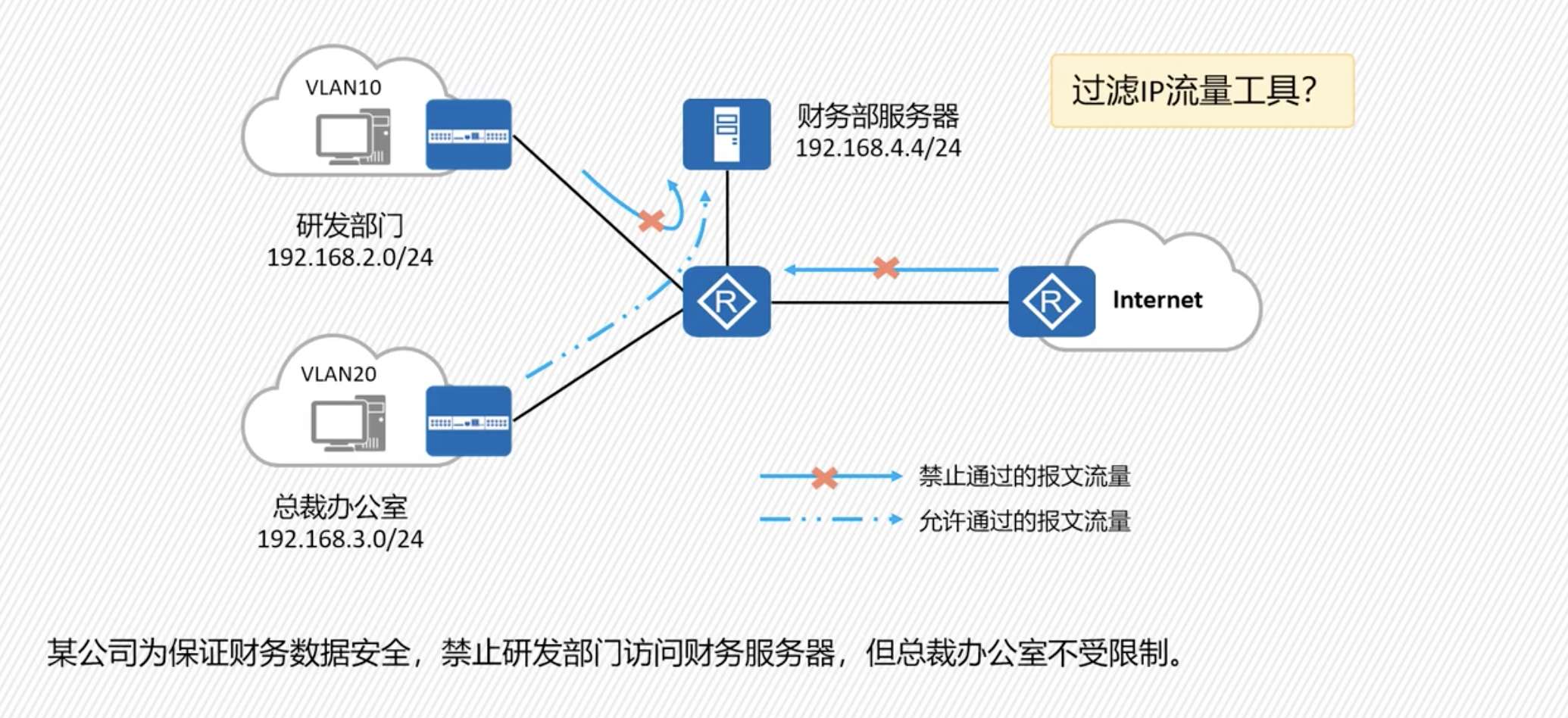

比如图示的网络需求中，只有总裁办公室的网络能访问财务部，其它部门禁止访问，即可以用ACL策略来快速实现。

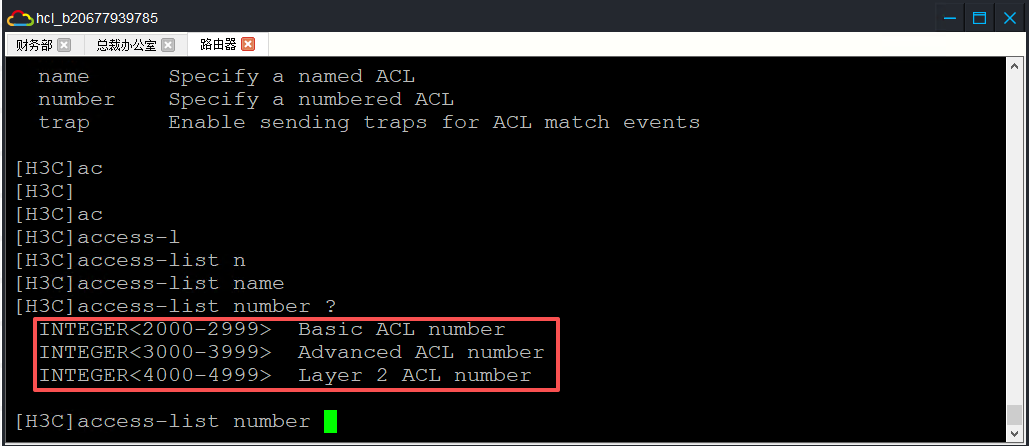

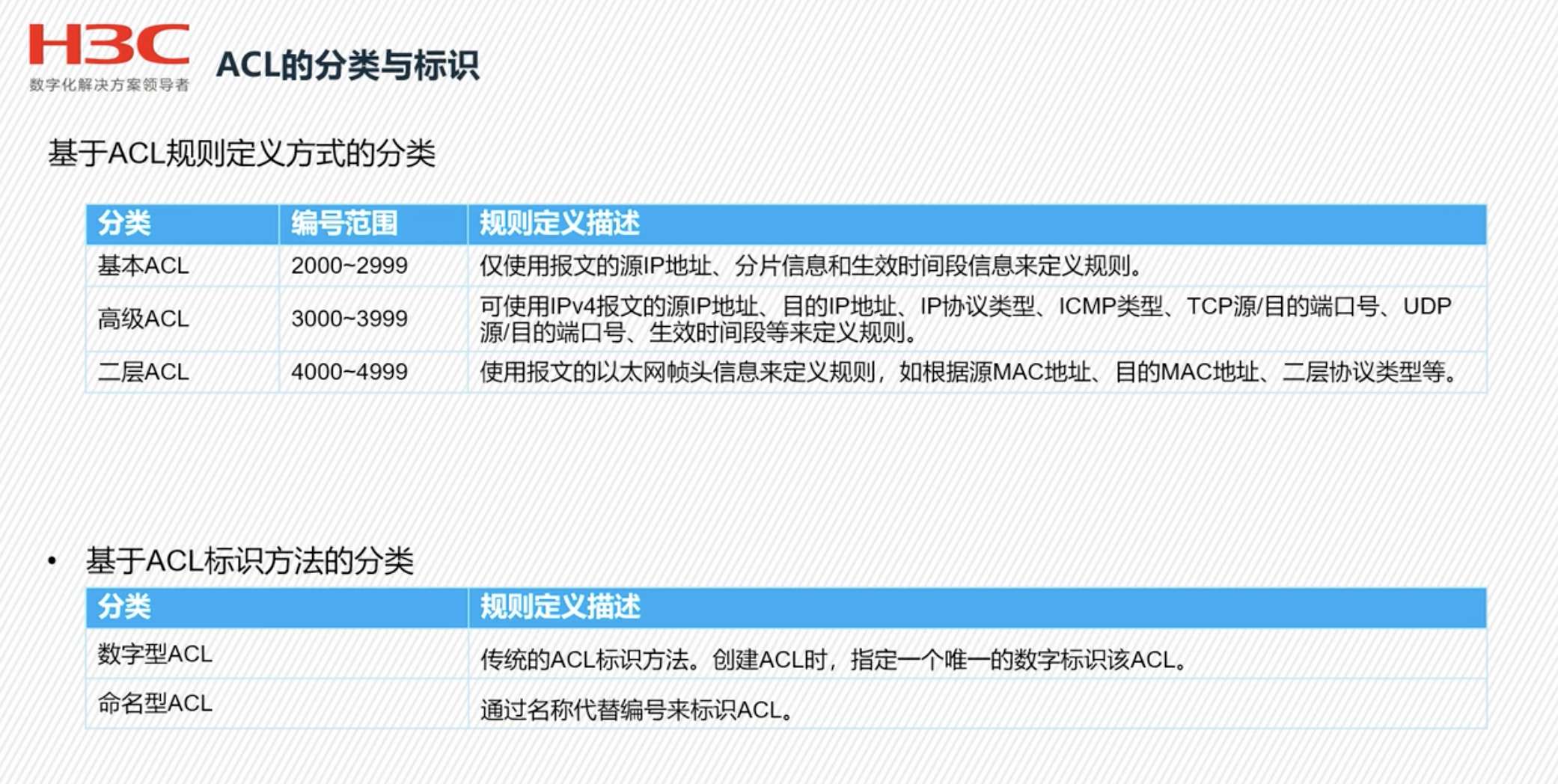

在H3C中，基于ACL规则方式的分类有三种，分别为：
基本ACL，编号使用范围2000-2999，仅使用报文的源IP地址，分片信息和生效时间段信息来定义规则
高级ACL，编号范围为3000-3999，可使用IPv4报文的源IP地址、IP协议类型、ICMP类型、TCP源/目的端口号、UDP源/目的端口号、生效时间段来定义规则。
二层ACL，使用报文的以太网帧头来定义规则，如根据源MAC地址、目的MAC地址、二层协议类型等。
常用的ACL规则使用基本ACL和高级ACL，二层ACL不常用。
2.初始化环境
# 创建 VLAN（如果需要）
[H3C] vlan 10
[H3C-vlan10] quit# 进入 VLAN 接口视图
[H3C] interface Vlan-interface 10# 配置 IP 地址和子网掩码
[H3C-Vlan-interface10] ip address 192.168.2.1 24# 退出接口视图
[H3C-Vlan-interface10] quit
把接口加到vlan里
# 进入需要配置的物理接口（如 GigabitEthernet 1/0/1）
[H3C] interface GigabitEthernet 1/0/1# 配置接口为 access 模式（接入模式，通常用于连接终端设备）
[H3C-GigabitEthernet1/0/1] port link-type access# 将接口加入 VLAN 10
[H3C-GigabitEthernet1/0/1] port access vlan 10# 退出接口视图
[H3C-GigabitEthernet1/0/1] quit
同样的方式配置两组ip，并设置默认路由为网关，配置完成后保存好配置：
save
2.实现

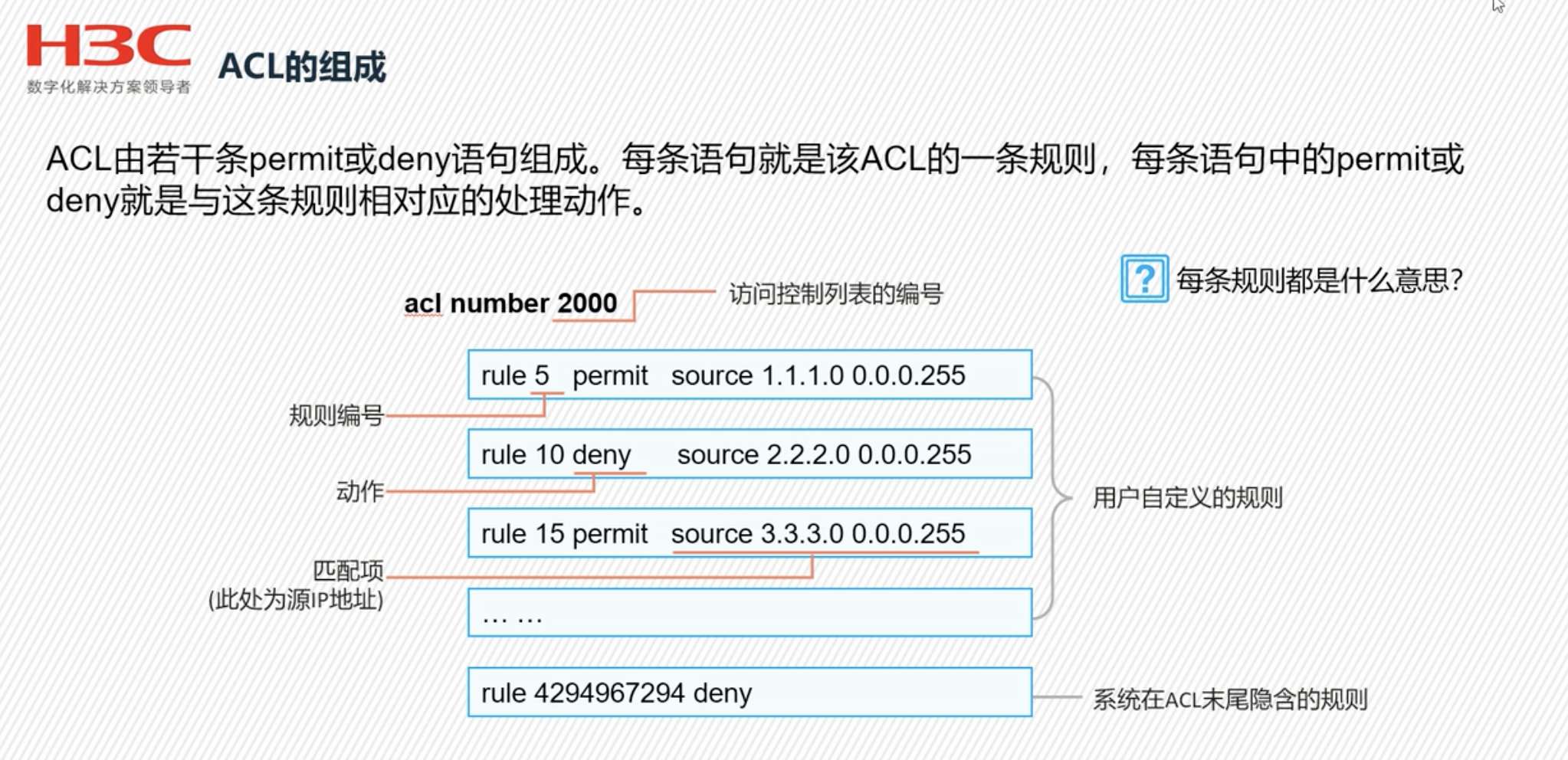

ACL 组成
# access-list
# 设置基础acl，这里定义2000
alc number 2000
# 对来自192.168.2.0 掩码为255.255.255.0的网段禁止
rule 10 deny source 192.168.2.0 0.0.0.255
高级acl
alc number 3000
rule 5 deny ip source 192.168.10.0 0.0.0.255 192.168.20.0 0.0.0.255
3.应用

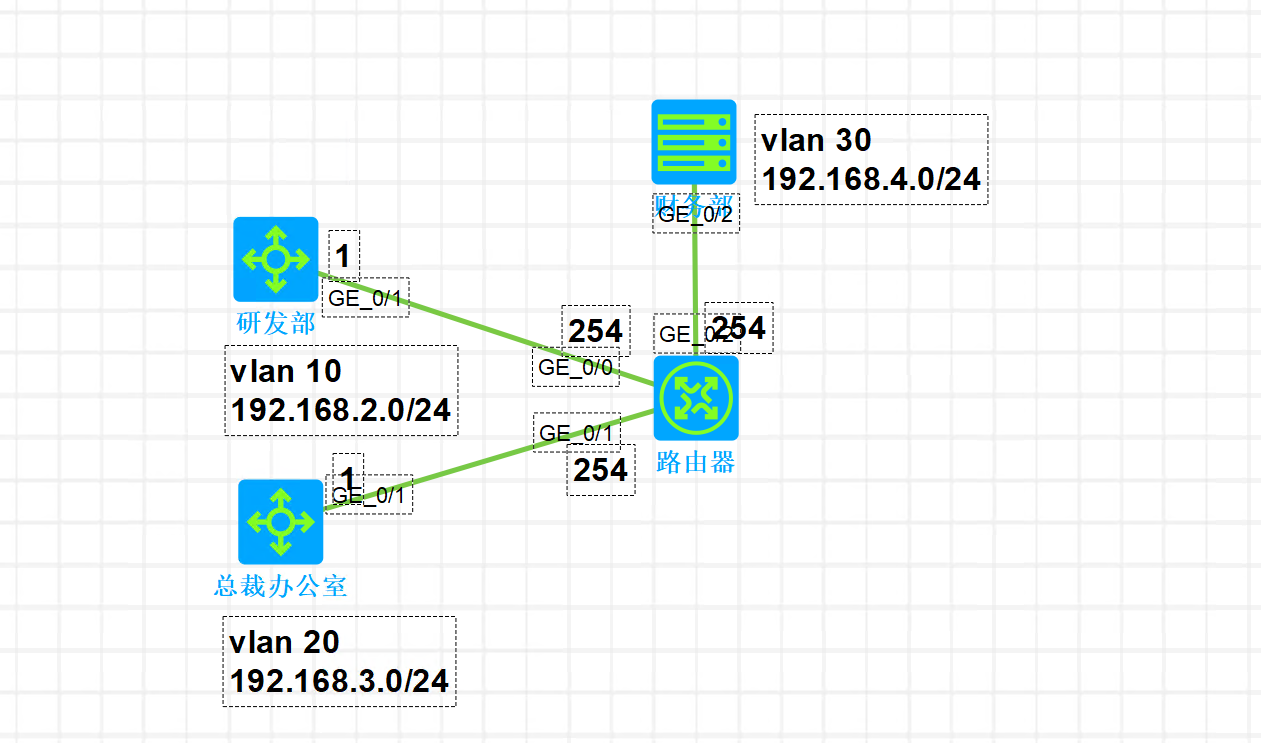

配置完acl后，还需要在底层调用才能生效，参考网络图所下：
1、需要在3层接口下调用
vlan-interface 10
# 这里指定定义的acl number，比如定义好的2000或3000
packet-filter 2000 outbond
2、或者在vlanif下调用。
interface g0/2
# 这里指定定义的acl number，比如定义好的2000或3000
packet-filter 2000 outbond

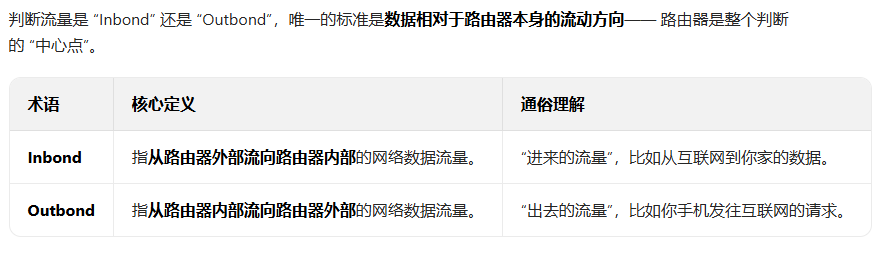

定义数据是inbond还是还是outbond可把路由器作为参照物。
至此，已经实现了网络访问控制。
