TCP中的流量控制

news 2025/10/11 6:12:12

作用

核心目标：防止发送方发送数据过快、过多，导致接收方的缓冲区溢出。

可以把它想象成一个对话：

发送方：一个语速很快的演讲者。
接收方：一个记笔记的人，但他的手边只有一个大小有限的笔记本（接收缓冲区）。
流量控制就是接收方不断地告诉演讲者：“慢一点，我的笔记本快写不下了！”或者“好了，现在可以继续讲了。”

如果没有流量控制，接收方的缓冲区一旦被填满，后续到达的数据包就会被丢弃，导致大量的重传，浪费网络资源。

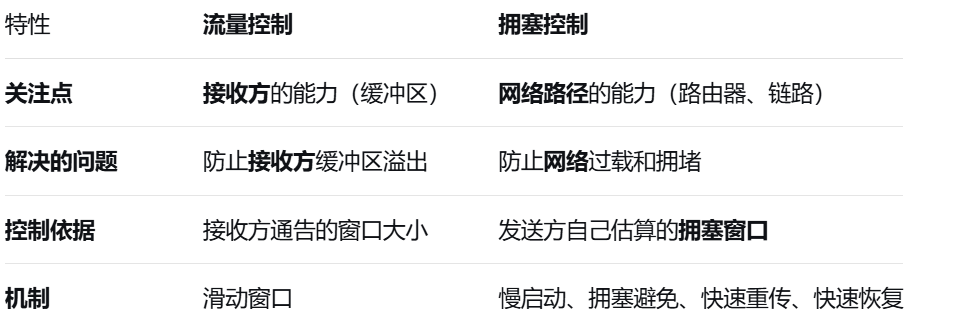

关键点：流量控制解决的是点对点（发送方和接收方之间）的速度不匹配问题，它与解决网络路径拥堵的拥塞控制是两个不同的概念，但通常会协同工作。

实现流量控制的核心机制：滑动窗口

TCP 的流量控制是通过一个称为 “滑动窗口” 的机制来实现的。这个窗口的大小决定了发送方在未收到确认的情况下，最多能发送多少字节的数据。

核心思想：一种“管道管理”技术

想象一下，发送方要向接收方通过一根管道送水（数据）。如果每送一桶就停下来等一个回执（ACK），效率太低了。滑动窗口允许发送方连续发送多桶水，形成一个“在途的列车”，从而填满管道，提高效率。

但关键是：这个“列车”不能太长，否则会溢出接收方的“蓄水池”（接收缓冲区）。
当然理解这个机制的话，我们先需要先解几个关键字段和概念：

1.TCP 段首部相关字段：

序列号：发送方为每个字节数据分配的唯一编号。
确认号：接收方期望收到的下一个字节的序列号。意味着确认号之前的所有数据都已被正确接收。
窗口大小：接收方在 TCP 段首部中通告的一个字段，告诉发送方自己当前还有多少可用的接收缓冲区空间。这就是流量控制的直接指挥棒。

我们把发送方要发送的数据想象成一个长长的字节流。滑动窗口就是这个字节流上的一个“窗口”，它规定了哪些数据是允许被发送的。这个窗口由三个指针界定，并分为四个部分。

我们用一个具体的例子来图解。假设：

字节流序列号从 1 开始。
当前发送方最后未确认的字节是 SND.UNA = 1。
接收方通告的窗口大小 RWND = 10。
下一个要发送的字节是 SND.NXT = 4。

下图展示了此刻发送方的视角：

    ... 已发送并已确认 ... | 已发送但未确认 | 允许发送但尚未发送 | 禁止发送 ...
发送字节流: [ ... 1, 2, 3 | 4, 5, 6 | 7, 8, 9, 10 | 11, 12, 13, 14, 15, ... ]^         ^               ^                 ^SND.UNA   SND.NXT      SND.UNA + RWND      (后续数据)|         |                 ||         |                 |窗口左边界  下一个发送位置     窗口右边界<------------------------->发送窗口 (Size = RWND = 10)<-----> | <--------------->已发送待ACK     可用窗口(Size=3)     (Size=7)

我们来详细解释图中的每一个部分和指针：

三个关键指针

SND.UNA（Send Unacknowledged）：窗口左边界。指向序列号最小的、已发送但还未收到确认的字节。在这个例子中是 1。所有在它左边的数据（序列号更小）都已经被对方确认接收了。
SND.NXT（Send Next）：下一个要发送的字节。指向即将要发送的第一个字节。在这个例子中是 4。
SND.UNA + RWND：窗口右边界。由 SND.UNA 加上接收方通告的窗口大小 RWND 计算得出。在这个例子中是 1 + 10 = 11。这意味着序列号为 11 及以后的数据目前禁止发送。

窗口内的四个区域
基于以上三个指针，窗口被划分为三个区域，窗口外还有一个区域：

1 已发送并已确认（Sent and Acknowledged）
- SND.UNA 左边的所有数据。例如序列号 … 1, 2, 3 之前的数据。发送方可以安心地将这些数据从缓存中清除。
2 已发送但未确认（Sent But Not Yet Acknowledged）
- 位于 [SND.UNA, SND.NXT) 之间。在这个例子中是 [4, 5, 6]。发送方已经发出这些数据，但还在等待接收方的ACK。这些数据必须被保留在缓存中，因为可能需要重传。
3 允许发送但尚未发送（Available to Send）
- 位于 [SND.NXT, SND.UNA + RWND) 之间。在这个例子中是 [7, 8, 9, 10]。这是发送方立即就可以发送的数据，不需要等待任何ACK。这部分也称为 可用窗口。
4 禁止发送（Not Available to Send）
- SND.UNA + RWND 右边的所有数据。在这个例子中是 11 及以后。发送方必须等待窗口滑动后，才能发送这些数据。

“滑动”是如何发生的？

“滑动”的本质是窗口边界的移动，它由两个事件触发：

收到新的ACK（推动左边界）
收到新的窗口通告（更新右边界）

让我们延续上面的例子，看看接下来会发生什么。

步骤 1：收到ACK，左边界滑动

假设发送方收到了一个ACK包，其中：

确认号 = 7
新通告窗口 RWND = 8

这意味着接收方成功收到了序列号 1 到 6 的所有数据，并期望下一个收到序列号为 7 的数据。同时，接收方通知发送方，它的可用缓冲区现在只有 8 个字节了。

发送方如何处理？

移动左边界 SND.UNA：从 1 滑动到 7。
更新右边界：新的右边界 = 新的 SND.UNA + 新的 RWND = 7 + 8 = 15。
更新 SND.NXT：它原本指向 4，但现在数据 4,5,6 已被确认，所以它仍然指向下一个要发送的字节（可能是 10 之后，取决于期间是否发送了数据）。

滑动后的状态如下图所示：

    ... 已发送并已确认 ...          |已发送但未确认| 允许发送但尚未发送 | 禁止发送 ...
发送字节流: [ ... 1, 2, 3, 4, 5, 6 | 7, 8, 9 | 10, 11, 12, 13, 14 | 15, 16, ... ]^         ^                    ^SND.UNA   SND.NXT          新窗口右边界|         |                    ||         |                    |新窗口左边界  下一个发送位置        (SND.UNA+RWND=15)<------------------------>新发送窗口 (Size = RWND = 8)<-----> | <------------->已发送待ACK   可用窗口(Size=3)    (Size=5)

你看到了什么？

窗口整体向右“滑动”了。
原本在“禁止发送”区域的数据 [11, 12, 13, 14] 现在进入了“可用窗口”，可以被发送了。
同时，因为接收方通告的新窗口变小了（从10变为8），窗口的宽度（大小）也收缩了。

步骤 2：发送数据，移动 SND.NXT

发送方现在可以利用新的可用窗口 [10, 11, 12, 13, 14] 来发送数据。比如，它连续发送了数据 10, 11, 12。

此时，SND.NXT 指针会从 10 移动到 13。

    ... 已发送并已确认 ...         | 已发送但未确认         | 允许发送但尚未发送 | 禁止发送 ...
发送字节流: [ ... 1, 2, 3, 4, 5, 6 | 7, 8, 9, 10, 11, 12 | 13, 14          | 15, 16, ... ]^                    ^                 ^SND.UNA            SND.NXT            窗口右边界<------------------------>发送窗口 (Size = 8)<------------------> | <->已发送待ACK        可用窗口(Size=6)        (Size=2)

此时，可用窗口只剩下 2 个字节（13, 14）了。

小结

窗口的本质：一个在发送方字节流上动态变化的许可区域，规定了“能发什么”。
“滑动”的含义：
- 左边界滑动：由ACK驱动，表示数据被成功接收，发送方可以清理缓存并向前推进。
- 右边界滑动：由接收方的窗口通告驱动，表示接收方处理能力的变化，从而控制发送方的上限。
- 这个左右边界独立或协同移动的过程，就是“滑动”。
流量控制的实现：接收方通过减小通告窗口 RWND，来迫使发送方收缩其窗口的右边界，从而降低发送速率。当接收方缓冲区快满时，它甚至可以将 RWND 设为 0，此时发送方的可用窗口为 0，完全停止发送。

三、流量控制的工作流程

整个过程是一个动态的、持续反馈的循环：

1.连接建立：

在 TCP 三次握手时，双方会互相通告自己的初始接收窗口大小。

2.数据传输：

发送方：根据当前的 SND.WND（来自接收方的通告窗口）来发送数据。它不能发送超过 SND.UNA + SND.WND 的数据。
接收方：接收到数据后，将其放入接收缓冲区。然后，应用程序会从缓冲区中读取数据，释放出空间。
接收方发送 ACK：
- 接收方处理完数据后，会向发送方发送一个确认段（ACK）。
- 这个 ACK 包中包含两个关键信息：
  - 确认号：RCV.NXT，告诉发送方我已经成功收到哪些数据。
  - 窗口大小：更新后的 RCV.WND，告诉发送方我现在还有多少空闲缓冲区。

3.发送方处理 ACK 并更新窗口：

收到 ACK 后，发送方知道 ACK号之前的数据都已被成功接收，于是将发送窗口的左边界 SND.UNA 向右滑动到 ACK号的位置。
同时，发送方用 ACK 段中携带的新窗口大小来更新自己的 SND.WND，从而确定窗口的右边界。
这个“左边界向右滑动，右边界根据新窗口扩展”的过程，就是**“滑动窗口”**名字的由来。窗口像是一个在字节流上向右滑动的框，框的大小还可以动态变化。

举例说明：

假设：

初始序列号为 0。
接收方初始通告窗口 RWND = 4000 字节。
发送方每次发送 1000 字节的数据。
接收方缓冲区总大小为 5000 字节。

步骤	发送方动作	接收方状态 (缓冲区已用/剩余)	接收方通告窗口 (RWND)	发送方窗口变化
1	发送 seq=0-999	1000/4000	4000	窗口 [0, 4000)
2	发送 seq=1000-1999	2000/3000	3000	窗口 [0, 3000) 注意右边界左移
3	收到 ACK=1000	应用程序读取了500字节 (1500/3500)	3500	窗口左边界滑到1000，窗口变为 [1000, 4500)
4	发送 seq=2000-2999	2500/2500	2500	窗口 [1000, 3500)
5	收到 ACK=2000	应用程序又读取了1500字节 (1000/4000)	4000	窗口左边界滑到2000，窗口变为 [2000, 6000)

关键观察：

在步骤2，发送方虽然还没收到ACK，但收到了一个更小的窗口通告（3000），它立即收缩了自己的发送窗口右边界，这就是流量控制的作用。
在步骤3，发送方收到ACK，左边界滑动，同时根据新的窗口大小（3500）更新了右边界，窗口得以“滑动”并“扩大”。

特殊情况和解决方案：零窗口与死锁

如果接收方的缓冲区满了，应用程序没有及时读取数据，会发生什么？

零窗口：接收方会向发送方通告一个 窗口大小 = 0。
发送方动作：当发送方收到零窗口通告后，它会停止发送数据。
潜在死锁：如果之后接收方缓冲区有空闲了（应用程序读取了数据），它会通告一个新的非零窗口。但如果这个非零窗口的 ACK 包在网络中丢失了，发送方会一直等待，接收方也在等待数据，这就形成了死锁。

解决方案：持续计时器

为了解决零窗口死锁，TCP 设计了持续计时器。
