16.链路聚合手动配置（2025年10月9日）

一、前言

        在前面我们分析了通过eNSP软件学习了静态路由、OSPF动态路由、VLAN的划分及其接口模式、单臂路由和VLANIF（跨VLAN/网段连通），以及子网划分、ARP协议、STP协议等知识。在分享浮动静态路由相关知识时，我们讲到现实生活中会遇到线路损坏的问题，所以当我们的网络设备只使用一条传输介质传输时，线路一损坏网络就不连通了。今天我们要分享的链路聚合也起到了备用线路的作用，此外它还能够对信息传输流量分配，避免单通道传输数据的堵塞问题。

二、实验

        本次实验我们使用到了两台交换机和4台PC。

1.网络拓扑图的搭建

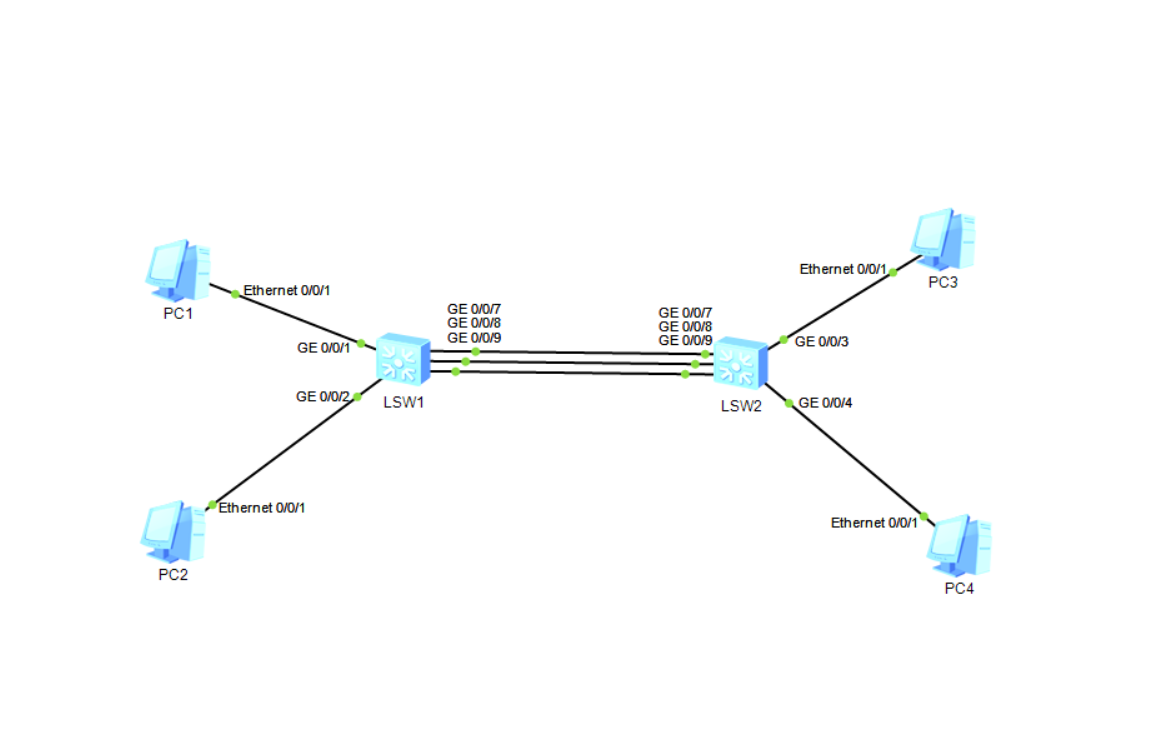

        搭建如上图所示的网络拓扑图。其中两台交换机用三条线路连接，接口是对应的。此外，两台交换机分别连接了两台不同网段的PC。

2.PC的IP地址配置

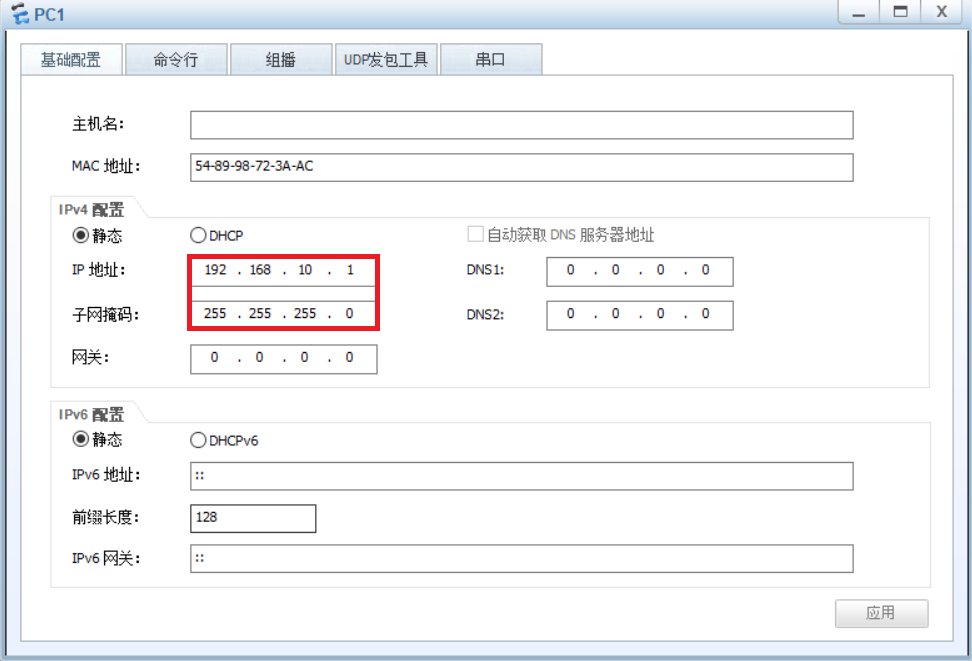

PC1：

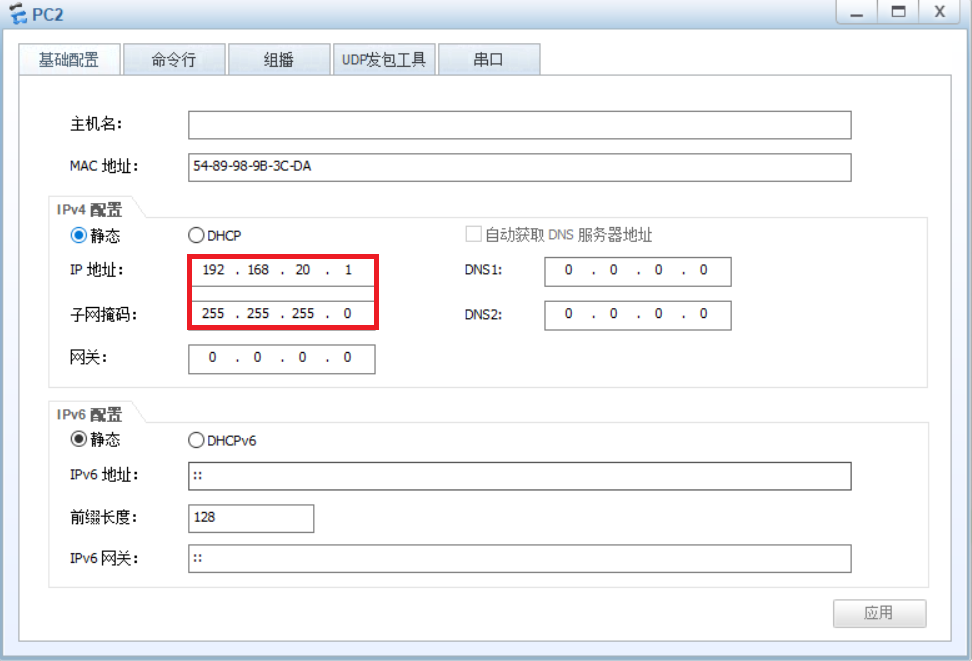

PC2：

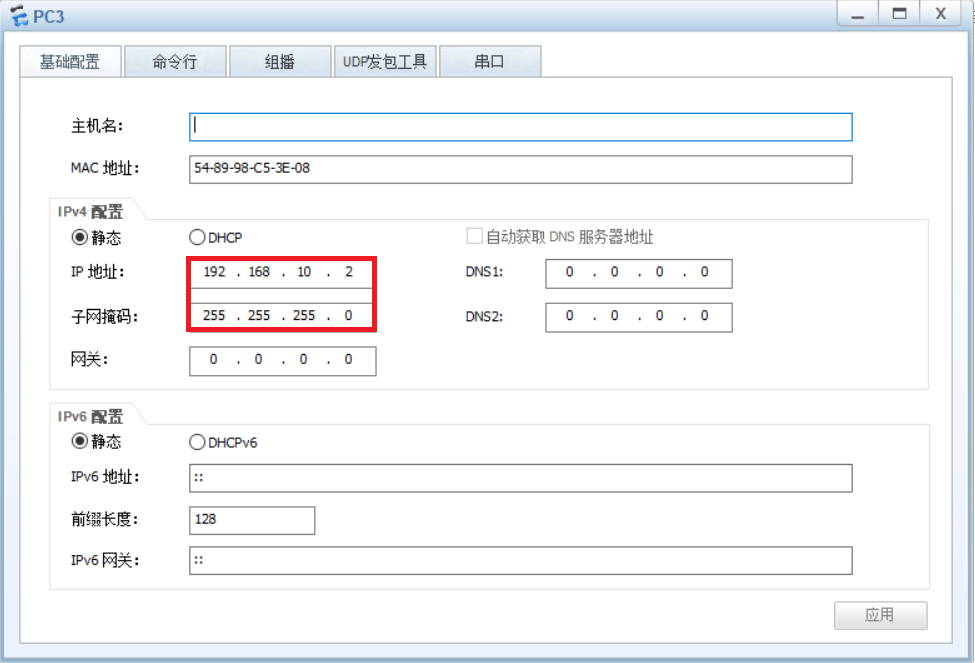

PC3：

PC4：

        如上图所示，PC1和PC3处于同一网段192.168.10.0网段，PC2和PC4处于同一网段192.168.20.0网段。

3.VLAN的划分

        要求将相同网段的PC划分为同一VLAN下。

LSW1：

        先在LSW1下创建VLAN10和VLAN20。

        将连接PC1的接口划分到VLAN10下。

        将连接PC2的接口划分到VLAN20下。

LSW2：

        同样在LSW2下创建VLAN10和VLAN20。

        将连接PC3的接口划分到VLAN10下。

        将连接PC4的接口划分到VLAN20下。

4.链路聚合手动配置

LSW1：

LSW2：

        如上图所示就是链路聚合，类似于浮动静态路由的配置。其原理都是通过将多个物理接口配置连接上一个逻辑接口进行流量传输。

5.运行VLAN流量通过聚合接口

LSW1：

LSW2：

        对eth-trunk1逻辑接口配置完trunk后，VLAN10和VLAN20的流量就可以通过该接口进行信息传输。

三、实验检验

        根据上诉实验及相关讲解我们可以进行如下结果检验。

1.关闭三条物理线路中的一个接接口

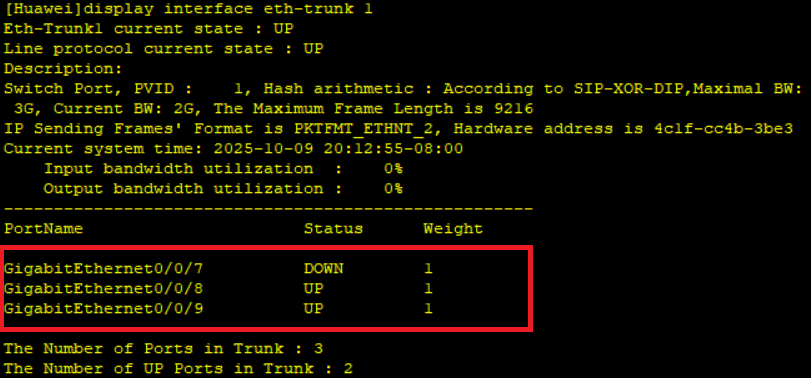

        在LSW1中关闭连接LSW2的GE 0/0/7接口，这样这条传输线路就不可用了。

2.PC连通测试

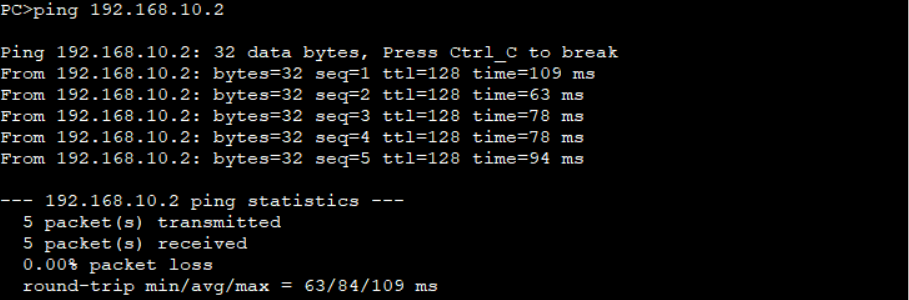

PC1 —>PC3：

PC2 —>PC4：

        结果显示在关闭一条线路的情况下，两台PC在同VLAN下仍然能够实现网络互联，表明我们的实验成功。

四、差错排除

1.PC的IP配置检查

        确保PC1和PC3处于同一网段192.168.10.0网段，PC2和PC4处于同一网段192.168.20.0网段。

2.VLAN的划分检查

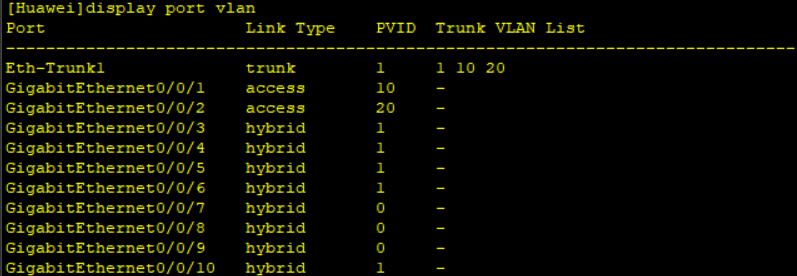

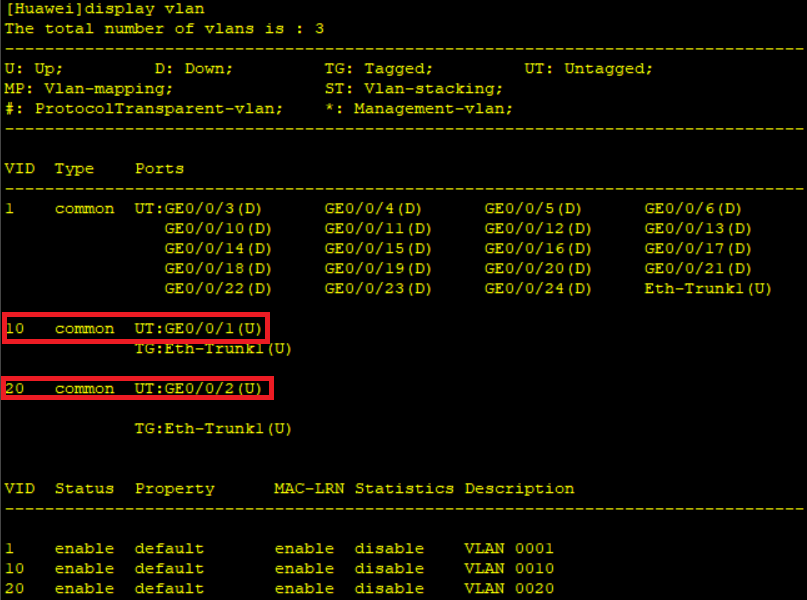

LSW1：

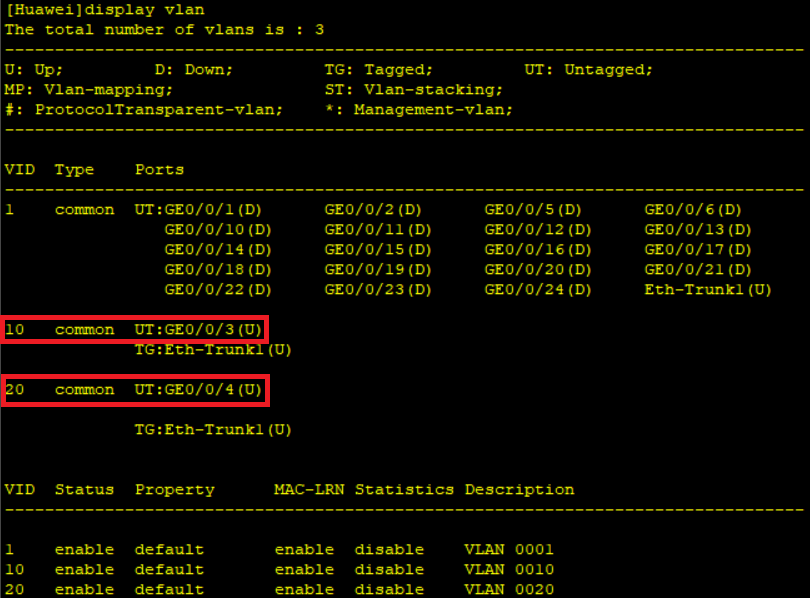

LSW2：

3.Eth-trunk接口配置检查

LSW1：

LSW2：

4.Trunk配置检查

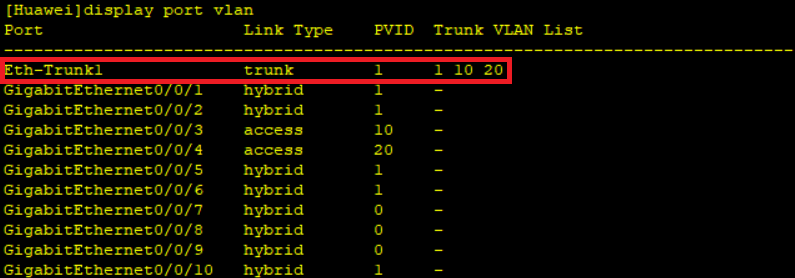

LSW1：

LSW2：

        完成上述排错之后，如若还是有问题，建议重新操作一次。

五、总结

        今天我们分析了如何手动配置链路聚合，以应对网络中线路故障的问题，它类似于路由器的浮动静态路由配置，通过逻辑接口连接多个物理接口来应对线路故障，流量堵塞的问题。

        谢谢大家的观看，我们下次见。
