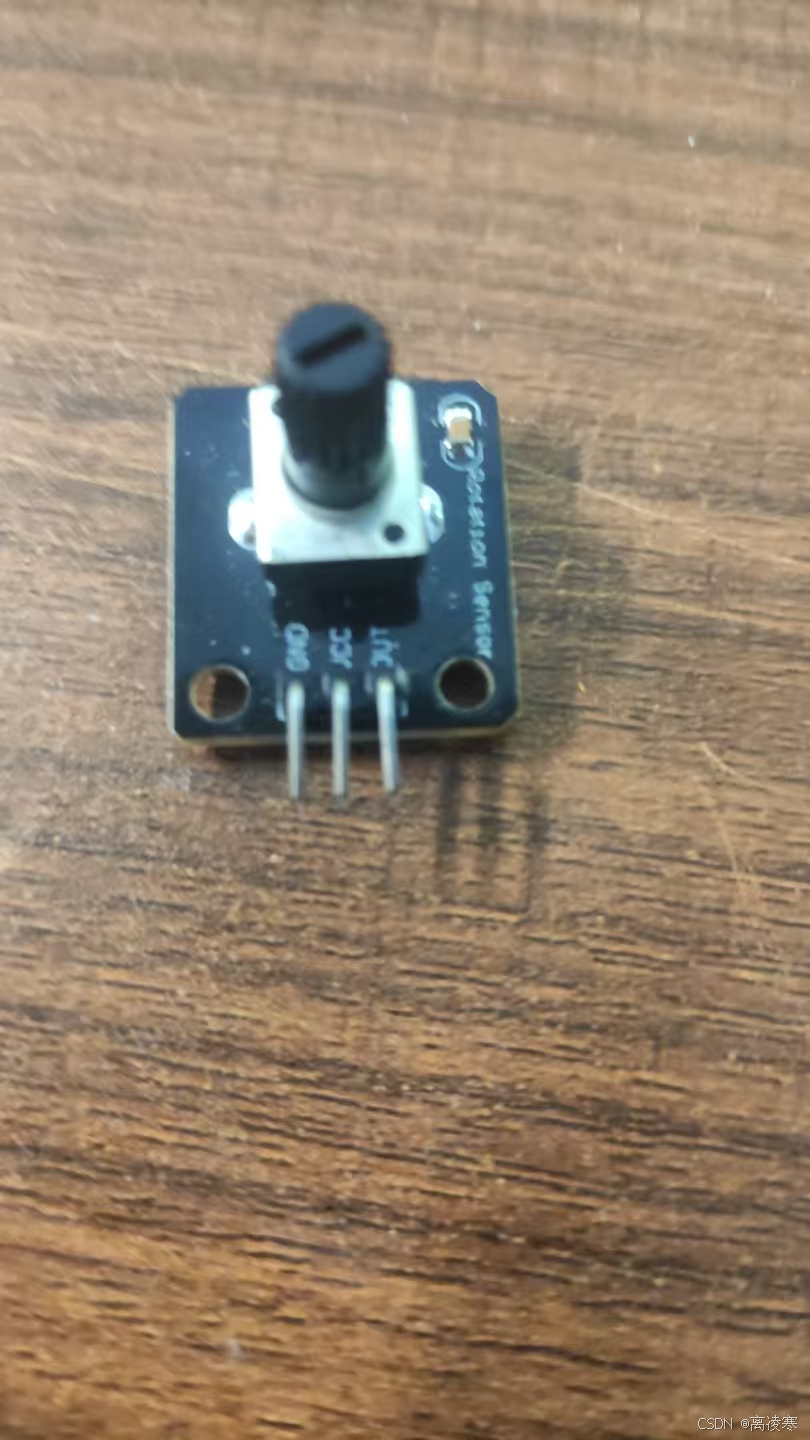

一、旋钮式滑动变阻器模块

一、旋钮式滑动变阻器模块

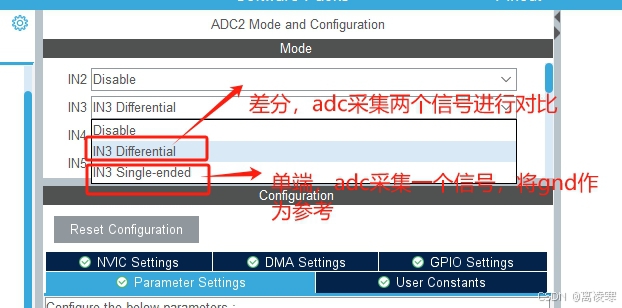

二、说明：

vcc，gnd，供电
out，输出电压，adc采集电压

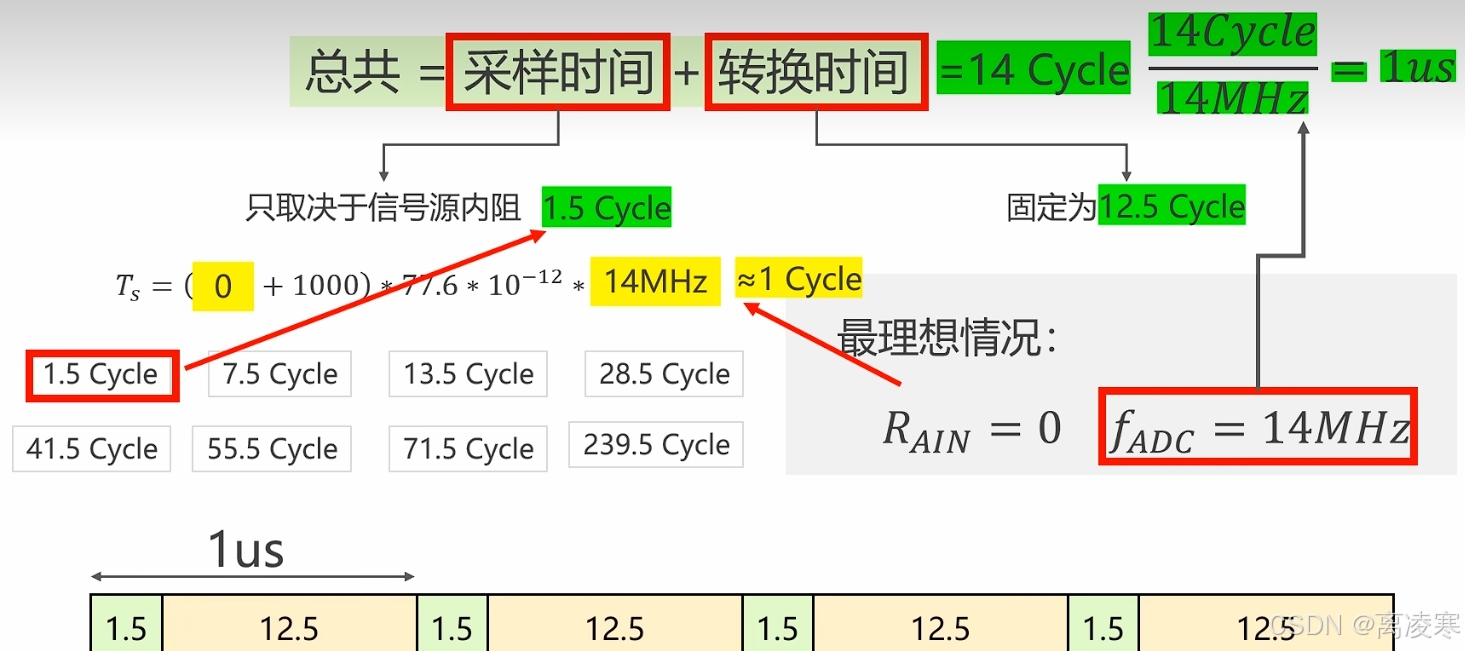

三、配置采样时间

其中fadc根据自己的配置来设定

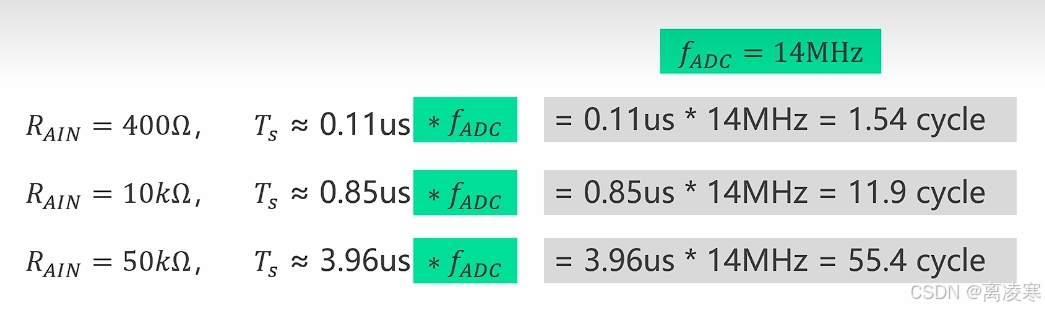

其中Rain 为adc采样目标的阻值

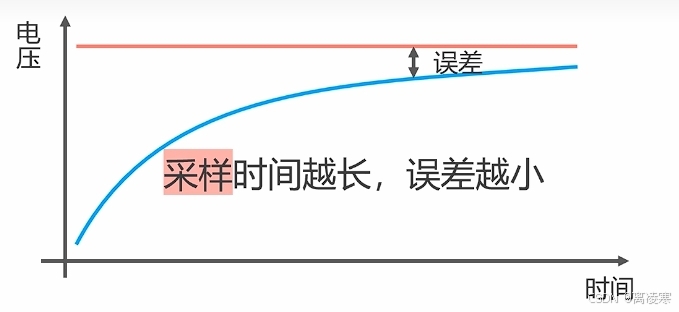

一般而言，最理想的Rain为0，但实际中由于采样时间越大结果误差越小，但用所用时间也就越长，所以采取合适的配置才会更有效。
调用：

adc分频后：75/4=18.75mhz，

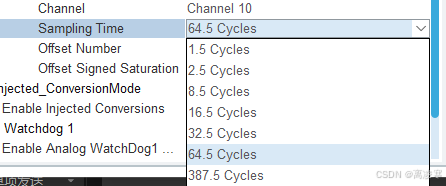

18.75mhz*3.96us=74.25cycles，选取接近的。

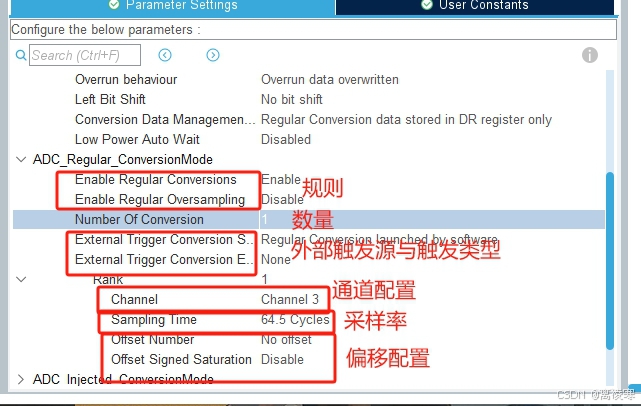

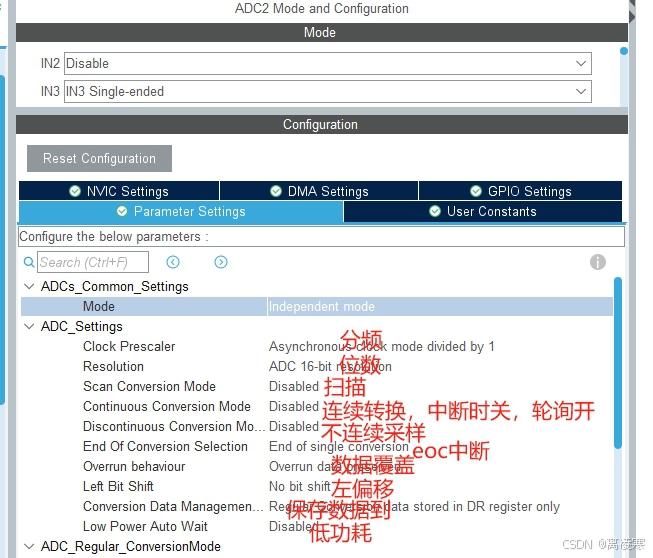

//配置列表
  hadc2.Init.ClockPrescaler = ADC_CLOCK_ASYNC_DIV4;
  hadc2.Init.Resolution = ADC_RESOLUTION_16B; //位数
  hadc2.Init.ScanConvMode = ADC_SCAN_DISABLE;//扫描
  hadc2.Init.EOCSelection = ADC_EOC_SINGLE_CONV;// eoc中断
  hadc2.Init.LowPowerAutoWait = DISABLE;//低功耗
  hadc2.Init.ContinuousConvMode =ENABLE;  //打开连续转换 轮询时打开，中断关闭 DISABLE;
  hadc2.Init.NbrOfConversion = 1;//只转换规则序列1
  hadc2.Init.DiscontinuousConvMode = DISABLE;//不开启 不连续采样
  hadc2.Init.ExternalTrigConv = ADC_SOFTWARE_START;//开启软触发
  hadc2.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;//软触发
  hadc2.Init.ConversionDataManagement = ADC_CONVERSIONDATA_DR;//保存数据到dr寄存器
  hadc2.Init.Overrun = ADC_OVR_DATA_OVERWRITTEN;//覆盖旧数据
  hadc2.Init.LeftBitShift = ADC_LEFTBITSHIFT_NONE;//不左偏移
  hadc2.Init.OversamplingMode = DISABLE;

HAL_ADC_Start(&hadcx);
HAL_ADC_Start_IT(&hadcx);

float ADC_Real_Value;                   // 实际计算得出的电压值
__IO int32_t ADC_Cover_Value=0;         // 获取的AD值
__IO uint8_t Finish_flag=0;             // 记录简单滤波次数以及滤波完成

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)
{
  ADC_Cover_Value=0;
  ADC_Cover_Value=HAL_ADC_GetValue(&hadcx);
  Finish_flag=1;
}
//中断方式
uint8_t get_vcc_value(float *adc_value)
{

		if(Finish_flag==1)
		{
			ADC_Real_Value =(double)ADC_Cover_Value*V_ref/Data_ref;
			*adc_value	=ADC_Real_Value;
//			printf("AD转换原始值 = 0x%04X \r\n", ADC_Cover_Value);
//			printf("计算得出电压值 = %f V \r\n",ADC_Real_Value);
		 /* 启动AD转换并使能AD中断 */
            HAL_ADC_Start_IT(&hadcx);
			Finish_flag=0;
			return 0;
		}
		else
		{
			return 1;
		}
}

int32_t get_adc_average(uint8_t count)
{
  uint8_t i;
  int32_t Value=0;
  ADC_Cover_Value=0;
  for(i=0;i<count;i++)
  {
		/* 等待完成常规组的转换 */
		if (HAL_ADC_PollForConversion(&hadcx, 10) == HAL_OK)
   		/* 获取ADC的转换 */
    	Value=HAL_ADC_GetValue(&hadcx);
  		/* 转换数值累加 */
    	ADC_Cover_Value =ADC_Cover_Value+Value;
  }
   /* 返回平均值 */
  return ADC_Cover_Value/count;
}
//轮询方式
uint8_t get_vcc_value1(float *adc_value)
{
		int32_t ADC_value=0;
		ADC_value=get_adc_average(40);
		/* 获取转换平均值 */
		//	printf("AD转换原始值 = 0x%04X \r\n", ADC_value);
		/* 3.3为AD转换的参考电压值，stm32的AD转换为16bit，2^16=65535 */
		ADC_Real_Value =(double)ADC_value*V_ref/Data_ref;
		*adc_value=ADC_Real_Value;
		//	printf("计算得出电压值 = %f V \r\n",ADC_Real_Value);
		return 0;
}
