实战篇：智能选配合理之轨——工业远心镜头选型终极攻略
一、引言
在现代工业生产的诸多领域，如电子制造、汽车零部件检测、半导体封装等，对物体进行高精度、无失真的成像需求日益凸显。工业远心镜头凭借其独特的光学设计，有效消除了传统镜头因视角变化导致的图像变形问题，成为实现精确测量和高质量成像的关键组件。然而，面对市场上种类繁多的工业远心镜头，如何做出恰当的选择是一项具有挑战性的任务。

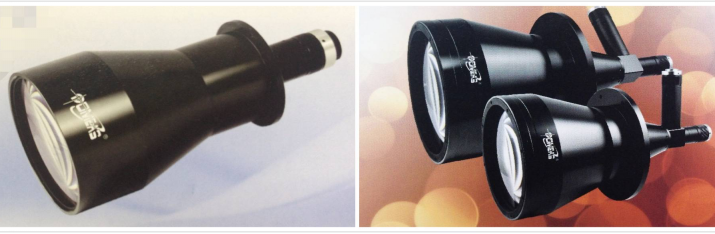

二、工业远心镜头的种类
（一）按光路设计原理分类
- 物方远心镜头
- 原理：该类镜头通过特殊的光阑设置，使孔径光阑位于物方焦平面上。这一设计使得无论物体处于视场内的哪个位置，主光线始终垂直于物体表面，从而保证了物体各部分在成像时的照度均匀性，并且极大地减少了因光照角度不同而产生的阴影和反光差异，提高了图像质量的稳定性。
- 典型应用：适用于对物体表面特征进行精细观察和测量的场景，特别是在需要进行同轴照明的情况下，能够获得清晰、一致的表面细节图像。例如，在金属表面的划痕检测、塑料件的表面缺陷检测等方面表现出色。
- 像方远心镜头
- 原理：其特点是孔径光阑位于像方焦平面处。这种设计的主要优势在于它能够控制像面的光束发散角，使得成像光线近似平行于光轴，进而显著降低了由于像差引起的图像畸变，尤其是在边缘区域的畸变更小。这对于需要高精度尺寸测量的应用来说至关重要，因为较小的畸变意味着更准确的测量结果。
- 典型应用：广泛应用于精密零部件的二维尺寸测量，如机械加工零件的长度、宽度、直径等参数的测量。在这些应用中，准确的尺寸数据对于产品质量控制至关重要，像方远心镜头能够提供可靠的测量保障。

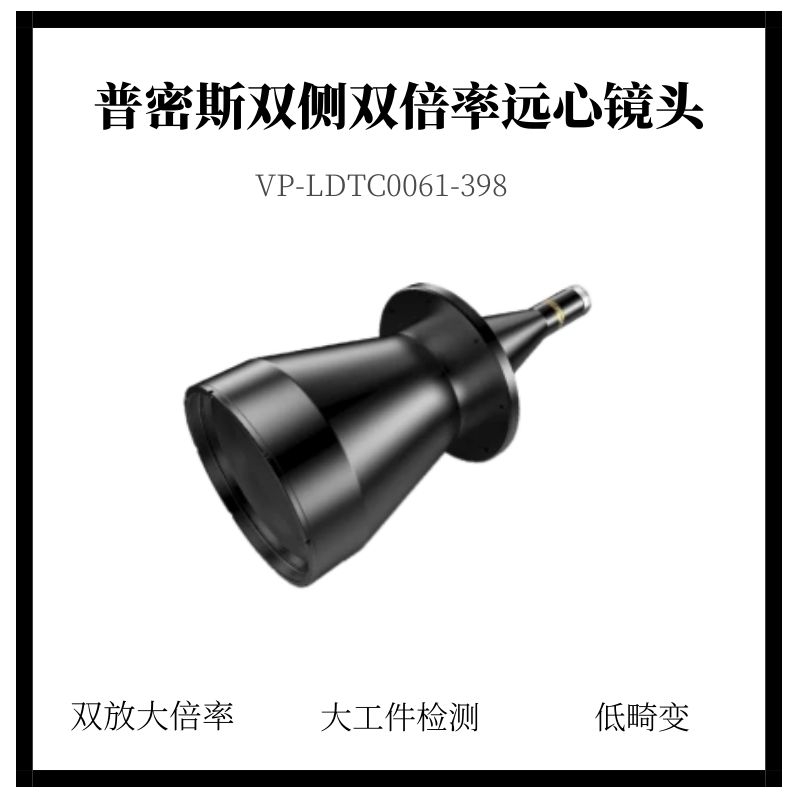

- 双远心镜头
- 原理：结合了物方远心和像方远心的优点，既保证了物体侧的主光线垂直入射，又实现了像侧的准直出射。这种双重保障的设计使得双远心镜头在整个成像过程中都能最大限度地减少像差和畸变，同时还能更好地适应复杂的照明条件，提供高质量的图像。
- 典型应用：常用于对成像质量和测量精度要求极高的高端应用领域，如航空发动机叶片的内部结构检测、精密模具的型腔检测等。在这些情况下，微小的误差都可能导致严重的后果，双远心镜头能够满足严格的质量检测标准。
（二）按焦距范围分类
- 定焦远心镜头
- 特点：具有固定的焦距值，结构简单紧凑，成本相对较低。由于焦距固定，其在特定的工作距离下能够提供最佳的成像性能，包括清晰度、分辨率和景深等。
- 适用场景：适合于工作距离相对固定、对成像质量有较高要求的单一任务场景。例如，在一些自动化生产线上的特定工位，只需对该工位上的固定尺寸工件进行稳定检测，此时选用定焦远心镜头可以获得较好的性价比。
- 变焦远心镜头
- 特点：可以通过调节机构在一定范围内连续改变焦距，具有较强的灵活性。用户可以根据实际情况调整焦距，以适应不同的工作距离和视场大小需求，无需更换镜头即可完成多种拍摄任务。
- 适用场景：适用于多品种、小批量的生产模式，或者在同一设备上需要兼顾不同距离和大小的物体拍摄的情况。例如，研发实验室中经常需要对各种不同尺寸和形状的样品进行测试和分析，变焦远心镜头可以根据具体需求快速调整，提高工作效率。
三、工业远心镜头选型要点
（一）明确应用需求
- 测量任务类型
- 如果主要是进行二维尺寸测量，那么优先考虑像方远心镜头，以确保最小的畸变和最高的测量精度。对于三维立体测量或形状重建任务，则需要考虑搭配合适的激光三角测量模块或其他深度感知技术的远心镜头组合。
- 若是单纯的外观检测，关注重点是能否清晰地呈现出物体的表面特征和缺陷，此时可根据具体情况选择物方远心镜头或其他合适类型。
- 工作距离与视场大小
- 根据实际工作环境确定所需的工作距离范围。如果工作距离较长且变化不大，可选择长焦距的定焦远心镜头；若工作距离较短或有较大变化，可能需要短焦距或变焦远心镜头。同时，要考虑视场大小是否满足被测物体的最大尺寸要求，确保整个物体都能完整地呈现在图像中。
- 精度要求
- 对于高精度测量应用，如微电子器件的检测，需要选择具有低畸变率（一般要求小于0.1%）、高分辨率（像素尺寸较小）和良好重复性的远心镜头。而对于一般的质量检测任务，可以适当放宽精度要求，以降低成本。
（二）考虑光学性能参数
- 畸变率
- 这是衡量远心镜头成像质量的重要指标之一。理想情况下，我们希望畸变率为0%，但实际上很难完全达到。一般来说，像方远心镜头的畸变率较低，更适合于高精度测量。在选择时，应根据具体的精度要求来确定可接受的畸变率范围。
- 分辨率
- 分辨率决定了镜头能够分辨出的最小细节能力。它受到像素数量、镜头本身的光学设计和制造工艺等因素的影响。较高的分辨率意味着可以捕捉到更细微的特征，但也会增加数据处理的难度和成本。在选择时，要根据被测物体的细节大小和检测要求综合考虑。
- 景深
- 景深是指在一定的聚焦范围内，物体前后清晰的深度范围。对于扁平物体或厚度较小的物体，景深要求不高；但对于有一定高度差的物体，较大的景深可以保证整个物体都在清晰范围内。在选择时，要根据实际工况合理评估景深需求。
- 数值孔径（NA）
- NA反映了镜头收集光线的能力，直接影响图像的亮度和对比度。较大的NA可以提高图像的亮度和清晰度，但也会使景深变小。在选择时，要根据照明条件和成像要求权衡NA的大小。
（三）兼容性与其他因素
- 接口类型
- 确保所选的远心镜头与现有的相机接口兼容，常见的接口有C口、CS口等。不同接口的法兰距不同，如果接口不匹配，将无法正常安装和使用。
- 通信协议
- 如果使用的是带有自动对焦、光圈调节等功能的智能远心镜头，需要考虑其通信协议是否与控制系统兼容。目前常用的通信协议有RS232、USB、Ethernet等。
- 环境适应性
- 根据工作环境的温度、湿度、振动等因素选择合适的镜头。例如，在高温环境下工作的镜头需要具备良好的散热性能；在潮湿环境中，镜头应具有防霉防腐功能；在强振动环境中，镜头的结构强度要足够高，以保证稳定性。
工业远心镜头作为精密测量和高质量成像的关键设备，其种类多样，各有特点。在选型过程中，我们需要充分了解自身的应用需求，综合考虑光学性能参数、兼容性以及环境适应性等多方面因素。只有选择了合适的远心镜头，才能充分发挥其在工业生产中的作用，提高生产效率和产品质量。希望本文的介绍能够帮助您在众多的工业远心镜头中找到最适合您的那一款。
