【Proteus仿真】甲单片机(AT89C51)控制乙单片机(AT89C51)
目录
0案例视频效果展示
1基础知识补充
1.1电平转换芯片MAX232
1.1.1核心功能
1.1.2常见封装与引脚（以 DIP16 为例）
1.13典型应用电路
1.1.4优点
1.1.5注意事项
1.1.6总结一句话
1.2串行通信接口CONND9F
1.2.1基本定义
1.2.2外观特征
1.2.3标准 RS-232 引脚定义（PC 端，DB9 Female）
1.2.4与单片机连接时的简化用法（最常用）
1.2.5 应用场景
1.2.6总结一句话
2 AT89C51单片机串行数据转换为并行仿真
2.1电路原理图
2.1.1电路组成及接线
2.2控制程序
2.2.1控制程序步骤
2.2.3源代码
甲单片机源代码
乙单片机源代码
3硬件工程师笔试面试相关文章链接(部分链接)
摘要：本文介绍了基于AT89C51单片机的双机通信控制系统，甲机通过串口发送控制命令字符（A/B/C），乙机接收后控制LED实现不同闪烁模式。系统采用MAX232电平转换芯片实现TTL与RS-232电平转换，通过DB9接口连接。硬件部分包含晶振、复位电路、LED显示等模块；软件部分提供完整的C51源代码，实现按键控制命令发送与LED状态响应功能。文中还详细解析了MAX232芯片特性、DB9接口定义等关键技术要点，并附硬件工程师相关笔试面试资源链接。该系统可作为单片机串口通信的典型教学案例。
0案例视频效果展示
例子38：基于AT89C51的甲单片机控制乙单片机
1基础知识补充
1.1电平转换芯片MAX232
MAX232 是 Maxim（美信）公司推出的一款经典的 RS-232 电平转换芯片，广泛用于串口通信中，实现 TTL/CMOS 电平（0V~5V）与 RS-232 电平（±3V~±15V）之间的双向转换。
1.1.1核心功能
- TTL ↔ RS-232 电平转换
- 双向通信：支持两路发送（T1/T2）和两路接收（R1/R2）
- 内置电荷泵：只需 +5V 单电源供电，即可生成 ±10V 左右的 RS-232 电平
- 无需外部 ±12V 电源

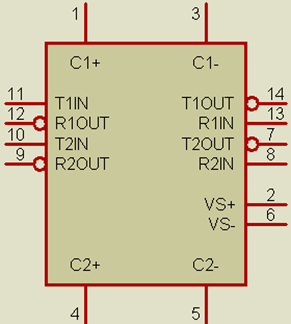

1.1.2常见封装与引脚（以 DIP16 为例）
| 引脚 | 名称 | 功能说明 |
| 1 | C1+ | 电荷泵电容正极 |
| 2 | VS+ | 电荷泵生成 +10V 输出 |
| 3 | C1- | 电荷泵电容负极 |
| 4 | C2+ | 电荷泵电容正极 |
| 5 | C2- | 电荷泵电容负极 |
| 6 | VS- | 电荷泵生成 -10V 输出 |
| 7 | T2OUT | 第二路 TTL→RS232 输出 |
| 8 | R2IN | 第二路 RS232→TTL 输入 |
| 9 | R2OUT | 第二路 RS232→TTL 输出 |
| 10 | T2IN | 第二路 TTL→RS232 输入 |
| 11 | T1IN | 第一路 TTL→RS232 输入 |
| 12 | R1OUT | 第一路 RS232→TTL 输出 |
| 13 | R1IN | 第一路 RS232→TTL 输入 |
| 14 | T1OUT | 第一路 TTL→RS232 输出 |
| 15 | GND | 地 |
