第五十三章 ESP32S3 TCPClient 实验

        本章学习lwIP 的 Socket接口如何配置 TCP客户端，并在此基础上实现收发功能。
本章分为如下几个部分：
53.1 Socket 编程 TCPClient 连接流程
53.2 硬件设计
53.3 软件设计
53.4 下载验证

53.1 Socket 编程 TCPClient 连接流程

        在实现 TCP 协议之前，用户需要按照以下步骤配置结构体 sockaddr_in 的成员变量，以便建
立 TCPClient 连接：
①：配置 ESP32-S3 设备连接网络（必须的，因为 WiFi 是无线通信，所以需搭建通信桥梁）。
②：将 sin_family 设置为 AF_INET，表示使用 IPv4 网络协议。
③：设置 sin_port 为所需的端口号，例如 8080。
④：设置 sin_addr.s_addr 为远程 IP 地址。
⑤：调用函数 Socket 创建 Socket 连接。请注意，该函数的第二个参数指定连接类型。
SOCK_STREAM 表示 TCP 连接，而 SOCK_DGRAM 表示 UDP 连接。
⑥：调用函数 connect 连接远程 IP 地址。
⑦：调用适当的收发函数来接收或发送数据。
通过遵循这些步骤，用户可成功地配置并建立TCPClient连接，以实现数据的发送和接收。

53.2 硬件设计

1. 例程功能
本章实验功能简介：
本实验主要通过Socket编程接口实现了一个TCPClient客户端。这个客户端具有以下功能：
①：可以通过按键发送 TCPClient 数据发送至服务器。
②：能够接收服务器发送的数据。
③：实时将接收到的数据显示在 LCD 屏幕上。
通过这个实验，可深入了解 TCP 协议的工作原理，并掌握如何使用 Socket 编程接口来实现 TCP 通信。这对于开发基于 TCP 的网络应用程序非常有用，例如实时传输、文件传输等。

2. 硬件资源
1） LED 灯
LED-IO1
2） XL9555
IIC_INT-IO0（需在 P5 连接 IO0）
IIC_SDA-IO41
IIC_SCL-IO42
3） SPILCD
CS-IO21
SCK-IO12
SDA-IO11
DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
PWR- IO1_3（XL9555）
RST- IO1_2（XL9555）
4） ESP32-S3 内部 WiFi

3. 原理图
本章实验使用的 WiFi 为 ESP32-S3 的片上资源，因此并没有相应的连接原理图。

53.3 软件设计

53.3.1 程序流程图

        本实验的程序流程图：

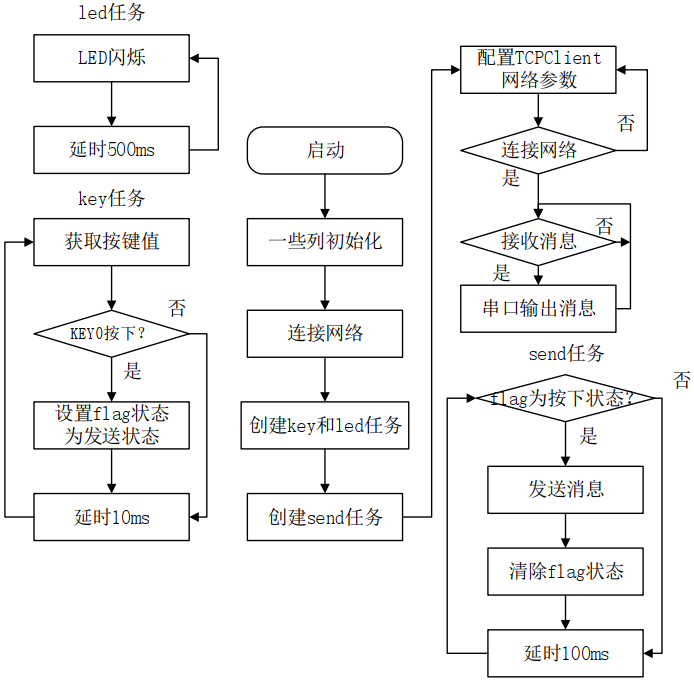

图 53.3.1.1 程序流程图

53.3.2 程序解析

        在本章节中，主要关注两个文件： lwip_demo.c 和 lwip_demo.h。 lwip_demo.h 文件主要定义了发送标志位并声明了 lwip_demo 函数，这部分相对简单，所以我们暂不详细解释。主要关注点是 lwip_demo.c 文件中的函数。在 lwip_demo 函数中，我们配置了相关的 TCPClient 参数，
并创建了一个名为 lwip_send_thread 的发送数据线程。这个线程通过调用 scokec 函数来发送数据
到服务器。接下来，将分别详细解释 lwip_demo 函数和 lwip_send_thread 任务。

/* 需要自己设置远程IP地址 */#define IP_ADDR   "192.168.1.2"#define LWIP_DEMO_RX_BUFSIZE         128                        /* 最大接收数据长度 */#define LWIP_DEMO_PORT               8080                       /* 连接的本地端口号 */#define LWIP_SEND_THREAD_PRIO       ( tskIDLE_PRIORITY + 3 )    /* 发送数据线程优先级 *//* 接收数据缓冲区 */char g_lwip_demo_recvbuf[LWIP_DEMO_RX_BUFSIZE]; /* 发送数据内容 */uint8_t g_lwip_demo_sendbuf[] = "I am ESP32 S3, TCP test.\r\n";/* 数据发送标志位 */uint8_t g_lwip_send_flag;int g_sock = -1;int g_lwip_connect_state = 0;static void lwip_send_thread(void *arg);/*** @brief       发送数据线程* @param       无* @retval      无*/void lwip_data_send(void){xTaskCreate(lwip_send_thread, "lwip_send_thread", 4096, NULL, LWIP_SEND_THREAD_PRIO, NULL);}/*** @brief       lwip_demo实验入口* @param       无* @retval      无*/void lwip_demo(void){struct sockaddr_in atk_client_addr;err_t err;int recv_data_len;char host_ip[] = IP_ADDR;lwip_data_send();                                           /* 创建发送数据线程 */while (1){sock_start:g_lwip_connect_state = 0;inet_pton(AF_INET, host_ip, &atk_client_addr.sin_addr);atk_client_addr.sin_family = AF_INET;                   /* 表示IPv4网络协议 */atk_client_addr.sin_port = htons(LWIP_DEMO_PORT);       /* 端口号 */g_sock = socket(AF_INET, SOCK_STREAM, IPPROTO_IP);               /* 可靠数据流交付服务既是TCP协议 */memset(&(atk_client_addr.sin_zero), 0, sizeof(atk_client_addr.sin_zero));/* 连接远程IP地址 */err = connect(g_sock, (struct sockaddr *)&atk_client_addr, sizeof(atk_client_addr));if (err == -1){ESP_LOGE("TAG", "Socket unable to connect: errno %d", errno);goto sock_start;}g_lwip_connect_state = 1;ESP_LOGI("TAG", "Successfully connected");while (1){recv_data_len = recv(g_sock,g_lwip_demo_recvbuf,sizeof(g_lwip_demo_recvbuf) - 1,0);if (recv_data_len < 0){g_lwip_connect_state = 0;ESP_LOGE("TAG", "recv failed: errno %d", errno);break;}else{g_lwip_demo_recvbuf[recv_data_len] = 0;ESP_LOGI("TAG", "Received %d bytes from %s:", recv_data_len, host_ip);ESP_LOGI("TAG", "%s", g_lwip_demo_recvbuf);}}if (g_sock != -1){shutdown(g_sock, 0);close(g_sock);}}}/*** @brief       发送数据线程函数* @param       pvParameters : 传入参数(未用到)* @retval      无*/void lwip_send_thread(void *pvParameters){pvParameters = pvParameters;err_t err;while (1){while (1){if(((g_lwip_send_flag & LWIP_SEND_DATA) == LWIP_SEND_DATA) && (g_lwip_connect_state == 1)) /* 有数据要发送 */{err = send(g_sock, g_lwip_demo_sendbuf, sizeof(g_lwip_demo_sendbuf),0);if (err < 0){break;}g_lwip_send_flag &= ~LWIP_SEND_DATA;}vTaskDelay(pdMS_TO_TICKS(10));}shutdown(g_sock, 0);close(g_sock);}}

        在上述源码中，首先创建了一个用于发送 ESP32-S3 设备数据的任务。然后，对 TCPClient进行网络参数配置，并调用 connect 函数来建立与远程服务器的连接。当连接成功时，系统将进入接收轮询任务。如果出现断开连接的情况，系统将尝试重新连接服务器。在发送线程中，发送数据前会检查标志位。如果标志位有效，则通过 send() 函数发送数据并重置标志位。

53.4 下载验证

        实验前需要在程序中，将相关配置修改为自己的配置，具体下面两点：

• Wifi账号和密码：首先需要设置好能够连接的网络账号（将宏DEFAULT_SSID修改为自己的账号，将宏DEFAULT_PWD修改为自己的密码）；
• 电脑IP地址：设置自己电脑的远程IP地址（修改宏IP_ADDR为自己电脑IP地址，方法是在Windows的命令提示符中输入ipconfig，就会看到电脑IP地址）。

        然后，使用电脑作为终端，确保它与 ESP32-S3 设备处于同一网络段内。当 ESP32-S3 设备成功连接到网络时，它的 LCD 显示屏上会显示相应的内容：

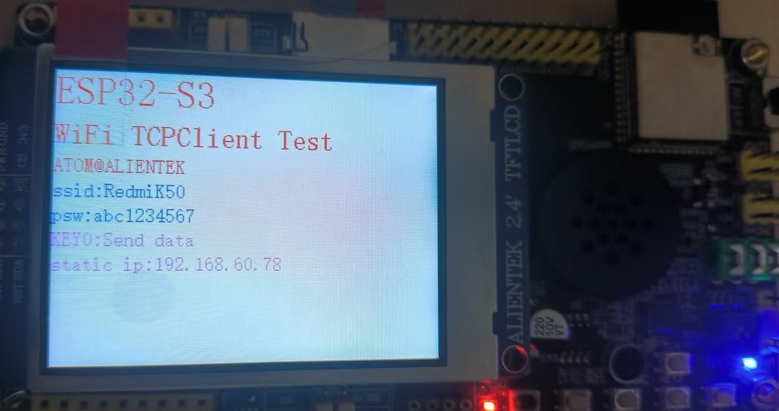

图 53.4.1 设备连接到网络时 LCD 显示的信息

        打开网络调试助手，然后配置网络参数，如 UDP 协议、端口号、目标主机设置等，设置内容如下图所示，在确保网络连接正常后，通过按下开发板上的 KEY0 按键来发送数据（存在数组g_lwip_demo_sendbuf[] = "I am ESP32 S3, TCP test.\r\n";）至网络调试助手。

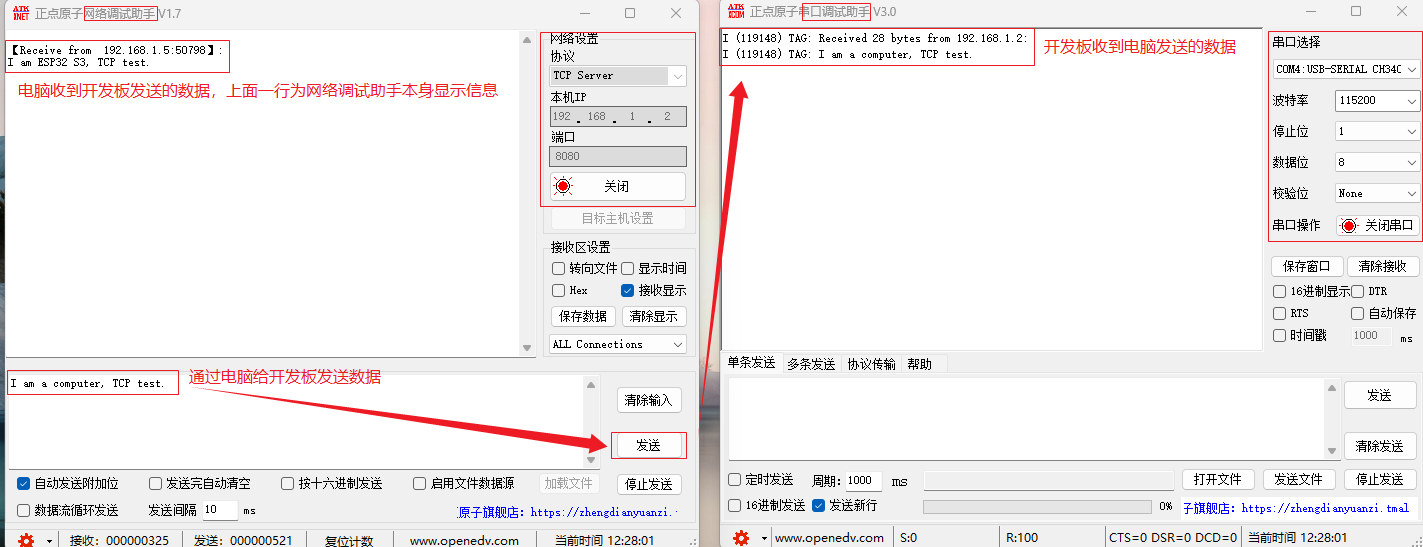

当网络调试助手接收到开发板发送的字符串时，它会在显示区域展示这个信息。此外，用户还可以在调试助手的发送区域输入要发送的数据，然后点击发送键（I am a computer, TCP test.），将数据发送至ESP32-S3 设备。此时， ESP32-S3 的串口将打印接收到的数据，具体操作和输出如下图所示。

图 53.4.3 接收网络调试助手的数据
