Qt Qml Drag and Drop-鼠标拖动添加组件

news 2025/10/8 5:49:54

文章目录

简介
可缩放拖拽组件
放置区域DropArea实现
其他

简介

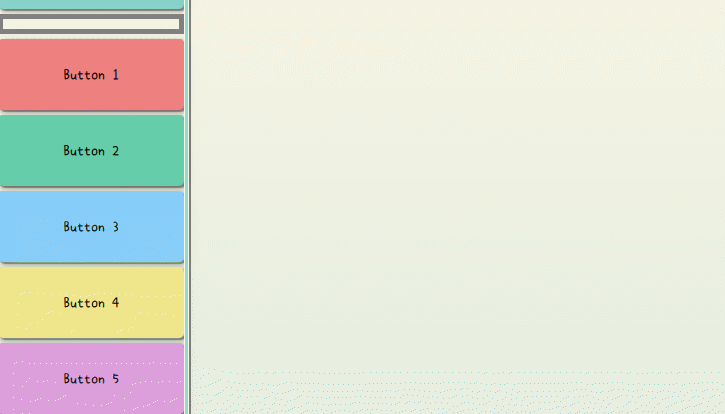

在很多时候有动态创建组件的需求，其中，使用拖动添加组件执行起来更直观，操作更方便。文章给了一个实现方案Qt的Drag DropArea，并且给了一个可缩放以及拖拽的通用组件。Qt的Drag是一个附加属性，在任何组件中都可以调用，当发生拖拽时会发出信号，在任何地方均可接收该槽，最方便的方式是使用一个DropArea组件用于接收该信号

在这里插入图片描述

可缩放拖拽组件

实现起来不是很复杂，可直接看代码，实现了鼠标放置顶端拖动，放在四个角落缩放，双击全屏的功能。不是本文重点，其中关键是调用，时需要指定一个Drag附加属性，用来发送拖拽信号给Drop区域。代码如下
ResizeHandler.qml

import QtQuick
import QtQuick.Window  /* 添加到组件中，提供组件拖拽和缩放功能 */
Item {  id: rect  required property var target // 变化的控件  required property var root_screen // 全屏窗口  property bool drag_active: top_drager.drag.active  property int mouse_border: 10  property bool is_full: false  property var norm_postion: [0, 0, 10, 10]  anchors.fill: target  Rectangle {  anchors.fill: parent  color: "transparent"  border.width: 4  border.color: top_drager.drag.active ? "red" : "transparent"  }  function toggleFull() {  if (is_full) {  is_full = false  target.x = norm_postion[0]  target.y = norm_postion[1]  target.width = norm_postion[2]  target.height = norm_postion[3]  } else {  is_full = true  norm_postion[0] = target.x  norm_postion[1] = target.y  norm_postion[2] = target.width  norm_postion[3] = target.height  target.x = 0  target.y = 0  target.width = root_screen.width  target.height = root_screen.height  }  }  Timer {  running: is_full  interval: 100  repeat: true  onTriggered: {  target.x = 0  target.y = 0  target.width = root_screen.width  target.height = root_screen.height  }  }  /* 顶部移动部分 */    MouseArea {  id: top_drager  hoverEnabled: true  drag.target: is_full ? null : target  cursorShape: Qt.SizeAllCursor  height: 10  anchors.left: parent.left  anchors.right: parent.right  anchors.top: parent.top  anchors.rightMargin: 0  anchors.leftMargin: 0  anchors.topMargin: mouse_border  onDoubleClicked: {  toggleFull()  }  }  MouseArea {  id: left_x  width: mouse_border  anchors.left: parent.left  anchors.top: parent.top  anchors.bottom: parent.bottom  cursorShape: Qt.SizeHorCursor  onPositionChanged: function (mouse) {  rect.target.x += mouse.x  rect.target.width -= mouse.x  }  onDoubleClicked: {  toggleFull()  }  }  MouseArea {  id: right_x  width: mouse_border  anchors.right: parent.right  anchors.top: parent.top  anchors.bottom: parent.bottom  cursorShape: Qt.SizeHorCursor  onPositionChanged: function (mouse) {  rect.target.width += mouse.x  }  onDoubleClicked: {  toggleFull()  }  }  MouseArea {  id: top_y  height: mouse_border  anchors.left: parent.left  anchors.right: parent.right  anchors.top: parent.top  cursorShape: Qt.SizeVerCursor  onPositionChanged: function (mouse) {  rect.target.y += mouse.y  rect.target.height -= mouse.y  }  }  /* 底部 */    MouseArea {  id: bottom_y  height: mouse_border  anchors.left: parent.left  anchors.right: parent.right  anchors.bottom: parent.bottom  cursorShape: Qt.SizeVerCursor  onPositionChanged: function (mouse) {  rect.target.height += mouse.y  }  }  /* 左上 */    MouseArea {  id: left_top  width: mouse_border  height: mouse_border  anchors.left: parent.left  anchors.top: parent.top  anchors.topMargin: 0  anchors.leftMargin: 0  cursorShape: Qt.SizeFDiagCursor  onPositionChanged: function (mouse) {  rect.target.x += mouse.x  rect.target.width -= mouse.x  rect.target.y += mouse.y  rect.target.height -= mouse.y  }  onDoubleClicked: {  toggleFull()  }  }  /* 右上 */    MouseArea {  id: right_top  width: mouse_border  height: mouse_border  anchors.right: parent.right  anchors.top: parent.top  cursorShape: Qt.SizeBDiagCursor  onPositionChanged: function (mouse) {  rect.target.width += mouse.x  rect.target.y += mouse.y  rect.target.height -= mouse.y  }  onDoubleClicked: {  toggleFull()  }  }  /* 左下 */    MouseArea {  id: left_bottom  width: mouse_border  height: mouse_border  anchors.left: parent.left  anchors.bottom: parent.bottom  cursorShape: Qt.SizeBDiagCursor  onPositionChanged: function (mouse) {  rect.target.x += mouse.x  rect.target.width -= mouse.x  rect.target.height += mouse.y  }  onDoubleClicked: {  toggleFull()  }  }  /* 右下 */    MouseArea {  id: right_bottom  width: mouse_border  height: mouse_border  anchors.right: parent.right  anchors.bottom: parent.bottom  cursorShape: Qt.SizeFDiagCursor  onPositionChanged: function (mouse) {  rect.target.width += mouse.x  rect.target.height += mouse.y  }  onDoubleClicked: {  toggleFull()  }  }
}

缩放组件演示如下

调用使用CommonWidgte.qml，如下，其中Drag.keys用于匹配DropArea中的keys

import QtQuick  Rectangle {  id: root  clip: true  color: "grey"  property bool is_ready_delete: false  z: resize.drag_active ? 100 : 0  Drag.active: resize.drag_active  Drag.keys: ["component"]  ResizeHandler {  id: resize  target: parent  z: 100  root_screen: root.parent  onDrag_activeChanged: {  if (root.is_ready_delete) {  root.destroy()  }  }  }
}

对代码有疑问可以私信，整个逻辑优化的比较简洁。

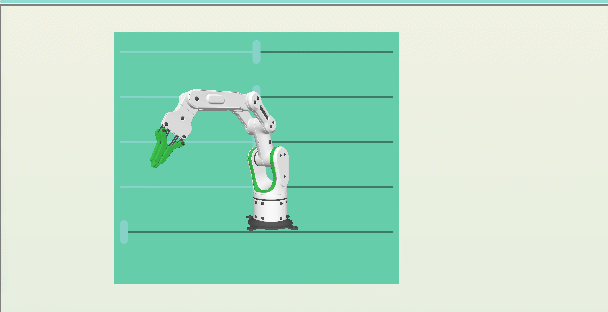

缩放演示如下
在这里插入图片描述

放置区域DropArea实现

代码如下，其中实现了

接收带有Drag.keys=["button"]属性的拖拽信号，当有该组件拖动进来时，会创建一个Widget下的一个名为Cube3D.qml组件，Cure3D的完整代码就不提供了，可查看上一篇博客，只需要将其中的Item删除，包裹在CommonWidget中即可。
理论上可根据传入的属性创建不同的组件(动态创建)
拖动放置区域内的组件，移出区域时，自动删除该组件

DropArea {  /* 左侧独立控件显示区域 */    id: drop_area  SplitView.fillHeight: true  SplitView.fillWidth: true  /* 裁剪内部内容 */    clip: true  Rectangle {  id: drop_rect  anchors.fill: parent  border.width: 5  border.color: "grey"  radius: 0  color: "transparent"  }  property bool is_buttons: false  property var drag_component;  Component.onCompleted: {  drag_component = Qt.createComponent("Widget/Cube3D.qml")  }  keys: ["button", "component"]  onPositionChanged: function (drag) {  const border = 10  if (drag.keys[0] === "component") {  if (drag.x < border || drag.y < border || drag.x > drop_rect.width - border - drag.source.width || drag.y > drop_rect.height - border - drag.source.height) {  drag.source.is_ready_delete = true  } else {  /* 允许反悔 */                drag.source.is_ready_delete = false  }  }  }  /* drag active的时候也会触发 */    onEntered: function (drag) {  if (drag.keys[0] === "button") {  drop_rect.border.color = "blue"  drop_rect.border.width = 30  is_buttons = true  }  }  onExited: function () {  /* 不要在拖动时删除对象 */        /* drag.x 和 drag.y 相对于 drop area */drop_rect.border.color = "grey"  drop_rect.border.width = 2  if (is_buttons) {  is_buttons = false  drop_rect.border.color = "grey"  drop_rect.border.width = 2  // const component = Qt.createComponent("NiModule/NiButton.qml")  const component = drag_component  if (!component) {  console.log("component create failed")  }  // const component = Qt.createComponent("NiModule/NiButton.qml")  const border = 2  if (drag.x > border && drag.y > border && drag.x < drop_rect.width - border && drag.y < drop_rect.height - border) {  if (component.status === Component.Ready) {  component.  createObject(drop_rect, {  x: drag.x,  y: drag.y,  width: 200,  height: 200,  color: drag.source.Drag.mimeData.color  })  } else {  console.log("note ready")  }  }  }  }
}
