Micro850 控制器深度解析：硬件特性与 I/O 接线核心（罗克韦尔2）

而罗克韦尔自动化的 Micro800 系列，正是针对经济型 OEM 市场和单机设备打造的 “微型 PLC 利器”，其中 Micro850 作为系列中的高性能型号，凭借灵活的扩展性和稳定的性能，成为众多设备厂商的首选。今天，我们就深入拆解 Micro850 的硬件特性，从系列定位到 I/O 接线的 “Sink/Source” 难点，带你全面掌握这款控制器的核心能力。

一、先搞懂：Micro800 系列的 “家族分工”

在研究 Micro850 之前，我们需要先明确它在 Micro800 家族中的定位 —— 罗克韦尔为不同需求场景，设计了三款差异化产品，共享统一的开发环境，却承担着不同的控制任务，就像 “三兄弟各司其职”：

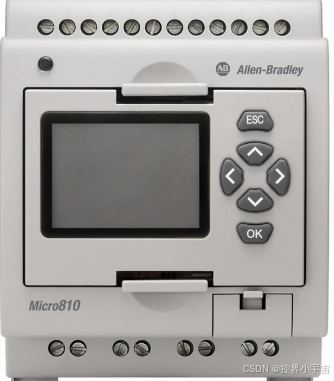

1. Micro810：“智能继电器升级版”，替代复杂硬接线

Micro810 是家族中的 “入门款”，定位非常明确：替代传统的复杂继电器电路。它的核心特点是 “小巧、简单、够用”：

• 硬件集成度高：自带 8 点输入（通常为 24V DC）、6 点输出（继电器或晶体管），无需额外扩展，就能满足简单的逻辑控制需求（如小型机床的启停、指示灯切换）；
• 安装便捷：采用导轨式安装，体积仅相当于几个继电器的组合，能直接嵌入紧凑的电控柜；
• 编程门槛低：支持图形化编程（如功能块图），即使是不熟悉 PLC 的电工，也能快速上手修改逻辑。

比如一台小型包装机，只需实现 “光电传感器检测到物料→启动输送带→延时 2 秒后启动封切刀” 的简单逻辑，用 Micro810 就能替代原来的 5-6 个继电器，不仅减少接线故障，还能轻松修改延时时间，灵活性大幅提升。

2. Micro830：“标准微型 PLC”，兼顾灵活与基础扩展

如果说 Micro810 是 “够用就好”，那 Micro830 就是 “灵活适配”—— 它在基础控制功能上，增加了扩展能力，满足中等复杂度设备的需求：

• 支持两类扩展：最多可接 5 个 “功能插件”（增加特殊功能）和 4 个 “I/O 扩展模块”（增加输入输出点数）；
• 基础运动控制：自带脉冲输出功能，能驱动步进电机或伺服电机，实现简单的定位控制（如传送带的精准启停、机械臂的单点定位）；
• 性价比突出：相比 Micro850，价格更低，适合对性能要求不高，但需要少量扩展的场景（如中型装配线的单机控制）。

举个例子，一台小型数控机床，需要控制 3 个电机（主轴、X 轴、Y 轴），同时接入 10 个传感器（检测刀具位置、工件有无），Micro830 通过扩展 1 个 8 点输入模块和 1 个 4 点输出模块，再搭配 1 个脉冲输出插件，就能完美满足需求，成本比大型 PLC 低 30% 以上。

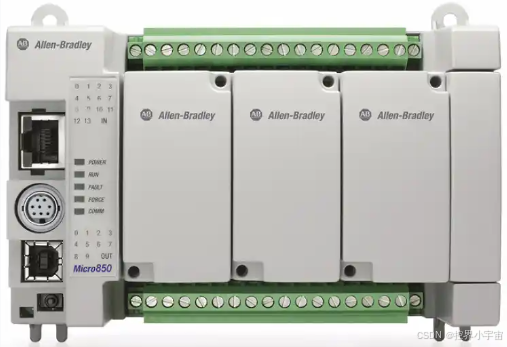

3. Micro850：“高性能旗舰款”，复杂控制的 “微型大脑”

Micro850 是 Micro800 系列的 “性能担当”，在 Micro830 的基础上，进一步强化了处理能力、扩展规模和运动控制功能：

• 更强的运算速度：CPU 处理指令的速度比 Micro830 快 20%，能支持更复杂的逻辑运算（如多条件判断、数据统计）；
• 更大的 I/O 容量：通过扩展，最多可支持 132 点 I/O（数字量 + 模拟量），能覆盖大型单机设备的所有信号需求（如大型印刷机、全自动检测设备）；
• 高级运动控制：支持 “电子齿轮”“电子凸轮” 等功能，能实现多轴同步控制（如包装机的送膜与封切同步、贴标机的标签定位与输送带速度匹配）。

简单来说，当设备需要 “处理更多信号、实现更复杂运动” 时，Micro850 就是最优解 —— 它既有微型 PLC 的小巧与低成本，又具备接近中型 PLC 的控制能力，是 “小身材大能量” 的典型代表。

二、核心能力：Micro850 的 “扩展魔法”—— 功能插件与 I/O 模块

Micro850 之所以能适配不同场景，关键在于它的 “模块化扩展设计”—— 就像 “搭积木” 一样，你可以根据设备需求，灵活添加 “功能插件” 和 “I/O 扩展模块”，无需购买功能冗余的大型控制器。这两种扩展方式的定位截然不同，必须分清：

1. 功能插件：给控制器 “增加新技能”（不增点数，只增功能）

功能插件是直接插入 Micro850 控制器本体的 “窄条模块”，体积小巧（宽度仅 20-30mm），核心作用是扩展控制器的 “特殊功能”，而非增加输入输出点数。常见的功能插件有三类：

（1）通信插件：解决 “设备联网” 需求

工业设备往往需要与其他设备通信（如 HMI、变频器、上位机），但 Micro850 本体可能只带 1 个串口，此时就需要通信插件：

• RS232/485 插件：如 2080-SC001-RA，增加 1 个 RS485 串口，可连接多个变频器（通过 Modbus RTU 协议），实现 “PLC 控制多台电机转速”；
• 以太网插件：如 2080-SC004-RA，增加 1 个以太网口，使 Micro850 能接入工厂局域网，与上位机（如 SCADA 系统）实时传输数据（如设备运行状态、生产产量）。

（2）模拟量插件：解决 “连续信号采集 / 输出” 需求

很多工业场景需要处理 “连续变化的信号”（如温度、压力、流量），而 Micro850 本体通常只有数字量 I/O（只能识别 “通 / 断”），此时就需要模拟量插件：

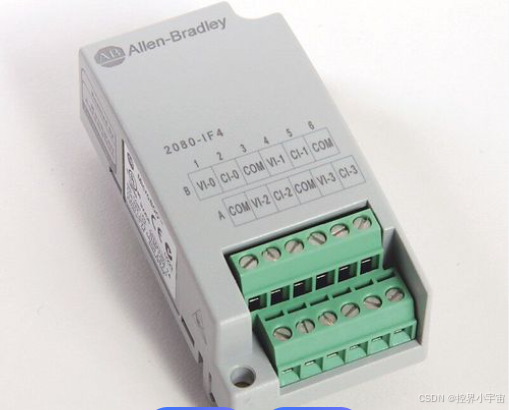

• 模拟量输入插件：如 2080-IF4，提供 4 路模拟量输入（支持 0-10V 电压或 4-20mA 电流），可连接温度传感器（如 PT100 铂电阻）、压力变送器，将 “温度 25.5℃”“压力 0.8MPa” 这类连续值传入 PLC；
•
• 模拟量输出插件：如 2080-OF2，提供 2 路模拟量输出，可连接变频器（通过 4-20mA 信号控制电机转速）、调节阀（通过 0-10V 信号控制阀门开度）。
•

（3）特殊功能插件：满足 “定制化需求”

除了通信和模拟量，还有一些针对性的功能插件，比如：

• 高速计数插件：用于采集高速脉冲信号（如编码器的脉冲），实现 “设备转速测量”“工件计数”（如输送带每转一圈，编码器发送 1000 个脉冲，PLC 通过计数计算转速）；
• 脉冲输出插件：增强运动控制能力，支持更高频率的脉冲（如 100kHz），驱动伺服电机实现精准定位（如机械臂的毫米级移动）。

2. I/O 扩展模块：给控制器 “增加手脚”（只增点数，不增新功能）

如果设备的传感器、执行器数量超过了 Micro850 本体的 I/O 点数（本体通常为 16-32 点），就需要通过 “I/O 扩展模块” 来 “增加手脚”—— 这类模块安装在控制器右侧，宽度较宽（40-60mm），核心作用是扩展数字量或模拟量的输入输出点数，不增加新的功能类型。

常见的 I/O 扩展模块有：

• 数字量输入模块：如 2080-IB16，提供 16 路 24V DC 数字量输入，可连接接近开关、光电传感器、按钮等；
• 数字量输出模块：如 2080-OB16，提供 16 路晶体管输出（或继电器输出），可连接接触器、指示灯、电磁阀等；
• 模拟量混合模块：如 2080-IF2OF2，提供 2 路模拟量输入 + 2 路模拟量输出，兼顾信号采集与控制输出。

扩展逻辑举例：一台全自动检测设备，需要接入 20 个传感器（检测工件尺寸、外观）、控制 15 个执行器（气缸、指示灯），同时采集 2 路温度信号（检测检测头温度）、控制 1 路调节阀（调节检测光源亮度）。此时 Micro850 的扩展配置可以是：

• 功能插件：1 个 2080-IF2（2 路模拟量输入，接温度传感器）+1 个 2080-OF1（1 路模拟量输出，接调节阀）；
• I/O 扩展模块：1 个 2080-IB16（16 路数字量输入，补充传感器信号）+1 个 2080-OB8（8 路数字量输出，补充执行器控制）。

通过这样的 “插件 + 模块” 组合，就能精准匹配设备的所有 I/O 需求，避免浪费。

三、关键难点：数字量 I/O 的 “Sink/Source”—— 搞懂接线不烧设备

在 Micro850 的硬件接线中，最容易出错的就是 “数字量 I/O 的 Sink（漏型）与 Source（源型）”—— 这两个概念直接决定了电流的流向，如果接反，不仅设备无法工作，还可能烧毁 PLC 或传感器。我们用 “电流流向” 和 “实际案例”，帮你彻底搞懂：

1. 核心区别：电流从哪里 “进出” PLC？

Sink 和 Source 的本质，是PLC 输入 / 输出电路的电流流向不同，核心看 “公共端（COM）接电源的正还是负”，以及 “电流是流入 PLC 还是流出 PLC”。

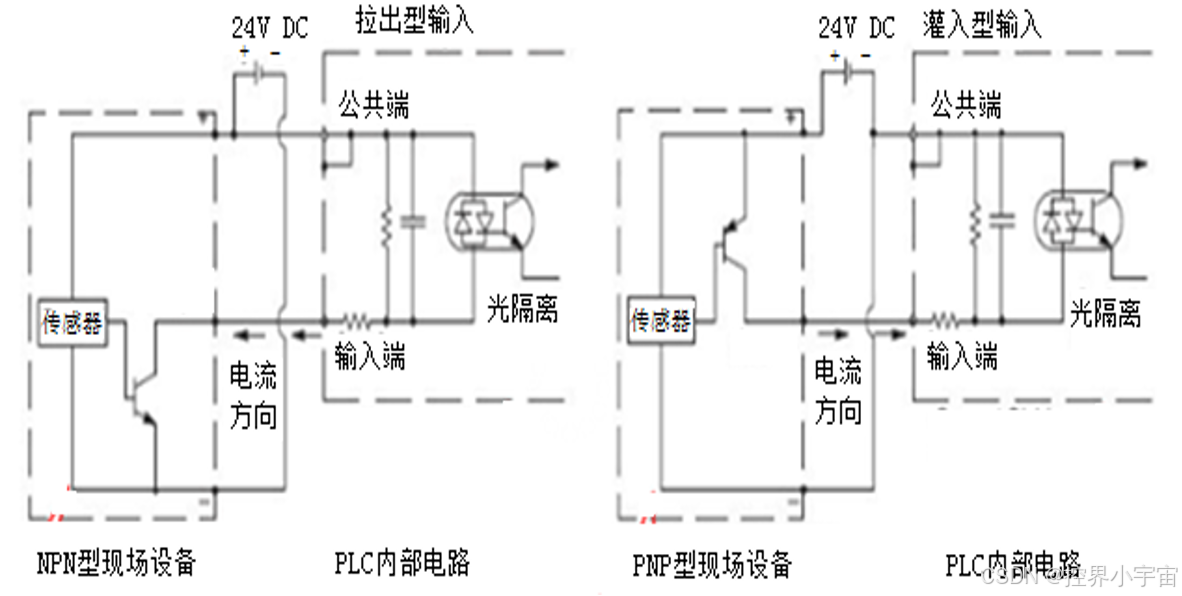

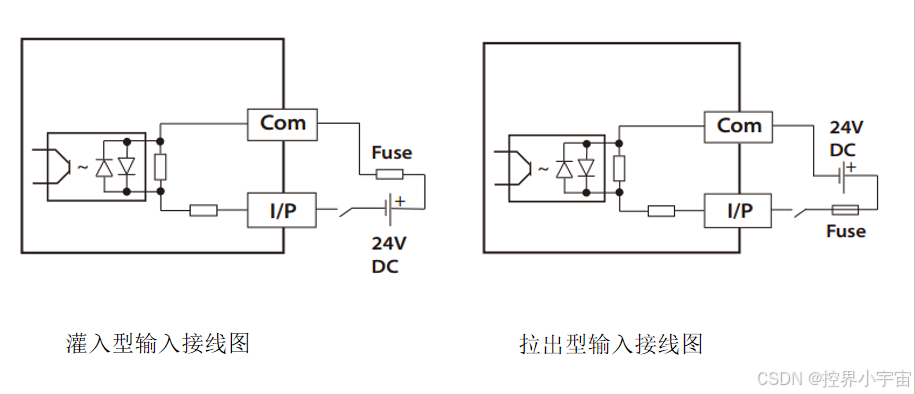

（1）输入侧：Sink（漏型）vs Source（源型）

输入侧的作用是 “PLC 读取传感器的信号”，传感器通常为 NPN 型（对应 Sink）或 PNP 型（对应 Source），两者的接线逻辑完全不同：

类型	公共端（COM）接线	电流流向	匹配传感器类型	简单记忆
Sink（漏型）	接 + 24V DC	从 PLC 输入点流出 → 传感器 → 流入 0V	NPN 型传感器	电流 “流出” PLC 输入点
Source（源型）	接 0V DC	从传感器流出 → 流入 PLC 输入点 → 0V	PNP 型传感器	电流 “流入” PLC 输入点

实际接线案例（Sink 型输入）：

• 传感器：NPN 型接近开关（动作时，信号线输出 0V）；
• 接线步骤：
  1. PLC 输入公共端（COM）接 24V 电源正极；
  2. 接近开关的 “V+” 接 24V 正极，“V-” 接 24V 负极；
  3. 接近开关的 “OUT”（信号线）接 PLC 的输入点（如 I0.0）；
• 工作逻辑：当接近开关检测到物体（动作）时，信号线（OUT）与 0V 导通，电流从 PLC 的 I0.0 流出 → 接近开关 OUT → 接近开关 V- → 24V 负极，形成回路，PLC 检测到 I0.0 为 “通”（逻辑 1）。

如果接反会怎样？ 若 PLC 输入为 Sink 型（COM 接 + 24V），却接了 PNP 型传感器（动作时输出 + 24V），则电流会从传感器 OUT → PLC I0.0 → COM（+24V），导致 PLC 输入电路过压，可能烧毁输入模块。

（2）输出侧：Sink（漏型）vs Source（源型）

输出侧的作用是 “PLC 控制执行器（如电磁阀、指示灯）”，此时 PLC 相当于一个 “电子开关”，Sink 和 Source 决定了 “开关接在电源的哪一侧”：

类型	公共端（COM）接线	电流流向	执行器接线逻辑	简单记忆
Sink（漏型）	接 0V DC	从执行器 → PLC 输出点 → 流入 0V	执行器另一端接 + 24V	PLC 输出点 “拉低” 到 0V
Source（源型）	接 + 24V DC	从 PLC 输出点 → 执行器 → 流入 0V	执行器另一端接 0V	PLC 输出点 “提供”+24V

实际接线案例（Source 型输出）：

• 执行器：24V DC 电磁阀（需要 + 24V 供电才能动作）；
• 接线步骤：
  1. PLC 输出公共端（COM）接 24V 电源正极；
  2. PLC 输出点（如 Q0.0）接电磁阀的 “+” 端；
  3. 电磁阀的 “-” 端接 24V 电源负极；
• 工作逻辑：当 PLC 输出 Q0.0 为 “通”（逻辑 1）时，内部开关闭合，电流从 COM（+24V）→ PLC Q0.0 → 电磁阀 → 24V 负极，形成回路，电磁阀动作。

2. 关键提醒：3 个 “必须注意” 的原则

1. 输入侧：PLC 类型与传感器类型必须匹配——Sink 型 PLC 输入只能接 NPN 传感器，Source 型只能接 PNP 传感器，不能混用；
2. 输出侧：根据执行器电源需求选择类型—— 若执行器需要 “+24V 触发”（如多数电磁阀），优先选 Source 型输出；若执行器需要 “0V 触发”（如部分特殊指示灯），选 Sink 型输出；
3. 公共端接线不能错——Sink 型输入 COM 接 + 24V，Sink 型输出 COM 接 0V；Source 型输入 COM 接 0V，Source 型输出 COM 接 + 24V，接反会导致电路不通或烧毁设备。

快速判断技巧：拿到 PLC 后，先看手册上的 I/O 电路示意图 —— 若输入电路的 COM 端标注 “+24V”，则为 Sink 型；若标注 “0V”，则为 Source 型。Micro850 的部分型号支持 “Sink/Source 可切换”（通过拨码开关），但多数型号为固定类型，务必提前确认。

四、总结：Micro850 的硬件优势与适用场景

通过以上拆解，我们可以清晰看到 Micro850 的核心优势：

1. 灵活扩展：通过 “功能插件 + I/O 模块” 的组合，能精准匹配不同设备的需求，避免功能冗余；
2. 性能均衡：既有微型 PLC 的小巧与低成本，又具备接近中型 PLC 的处理能力和运动控制功能；
3. 易用性高：共享 Connected Components Workbench（CCW）免费开发环境，降低编程与组态门槛。

它的适用场景非常明确：大型单机设备的控制（如印刷机、检测设备、包装机）、需要多信号采集与复杂运动的中小型生产线（如装配线、分拣线）—— 这些场景既需要足够的 I/O 点数和控制能力，又不需要大型 PLC 的冗余功能，Micro850 恰好能 “恰到好处” 地满足需求。

下一篇博客，我们将聚焦 Micro850 的 “功能模块与组态”，教你如何在 CCW 软件中配置硬件、定义模块地址，让你的控制器 “认得出” 所有扩展设备，为后续编程打下基础。如果你在 Micro850 的硬件选型或接线中遇到具体问题，欢迎在评论区留言讨论！
