AiCube图形化程序自动生成【SPI，SPI-DMA，I2C，I2C-DMA】代码，驱动OLED-12864

AiCube 图形化程序自动生成【SPI，SPI-DMA，I2C，I2C-DMA】代码，
===驱动 OLED-12864，4种 通信组合，一网打尽
===使用 AiCube 生成基于 Ai8051U 的 I2C / SPI 代码
大家可以轻松改到 STC8H8K64U / STC32G12K128 系列1、认识 OLED-12864 显示屏（SPI+I2C，2种 通信模式）
下图是网络上比较常用的OLED-12864显示屏，通过电阻跳线选择是 SPI通信接口，还是 I2C通信接口

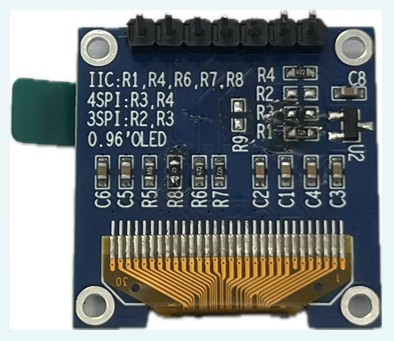

当需要使用SPI接口时，R1、R2、R8不焊，R3、R4焊4.7K电阻，如下图

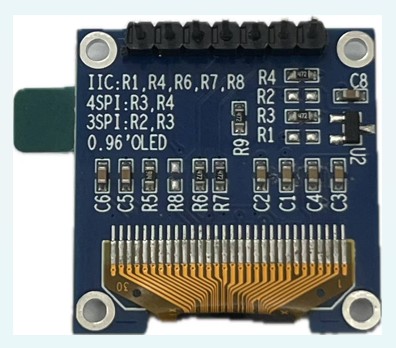

当需要使用I2C接口时，R2、R3、R9不焊，R1、R4焊4.7K电阻，R8焊0欧电阻，如下图

2、OLED-12864屏接口

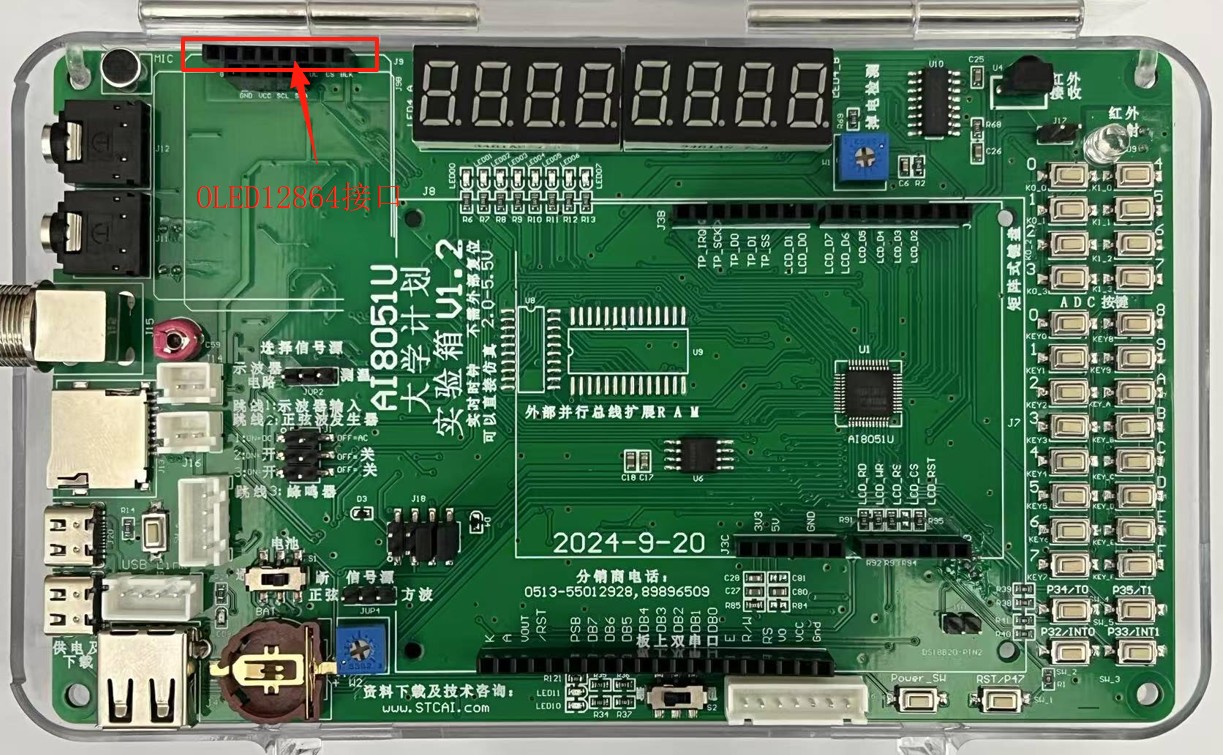

本帖的测试环境使用的是Ai8051U试验箱V1.2，试验箱上的OLED12864接口如下图所示：

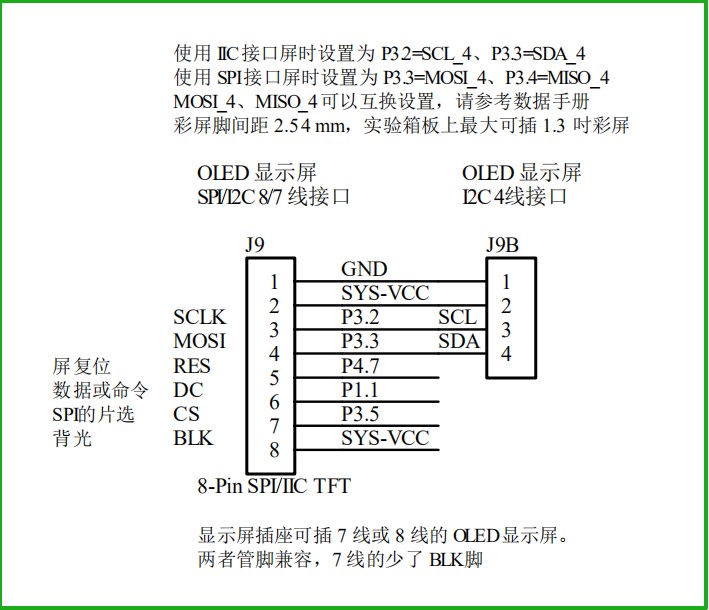

此部分的接口电路图如下：

SPI使用的是： SS(P3.5), MOSI(P3.4), MISO(P3.3), SCLK(P3.2)这组端口
===但 进行了 MOSI / MISO 切换，也就是 SPI 变成了
                        SS(P3.5), MISO(P3.4), MOSI(P3.3), SCLK(P3.2)
                        强推挽       准双向口         强推挽            强推挽

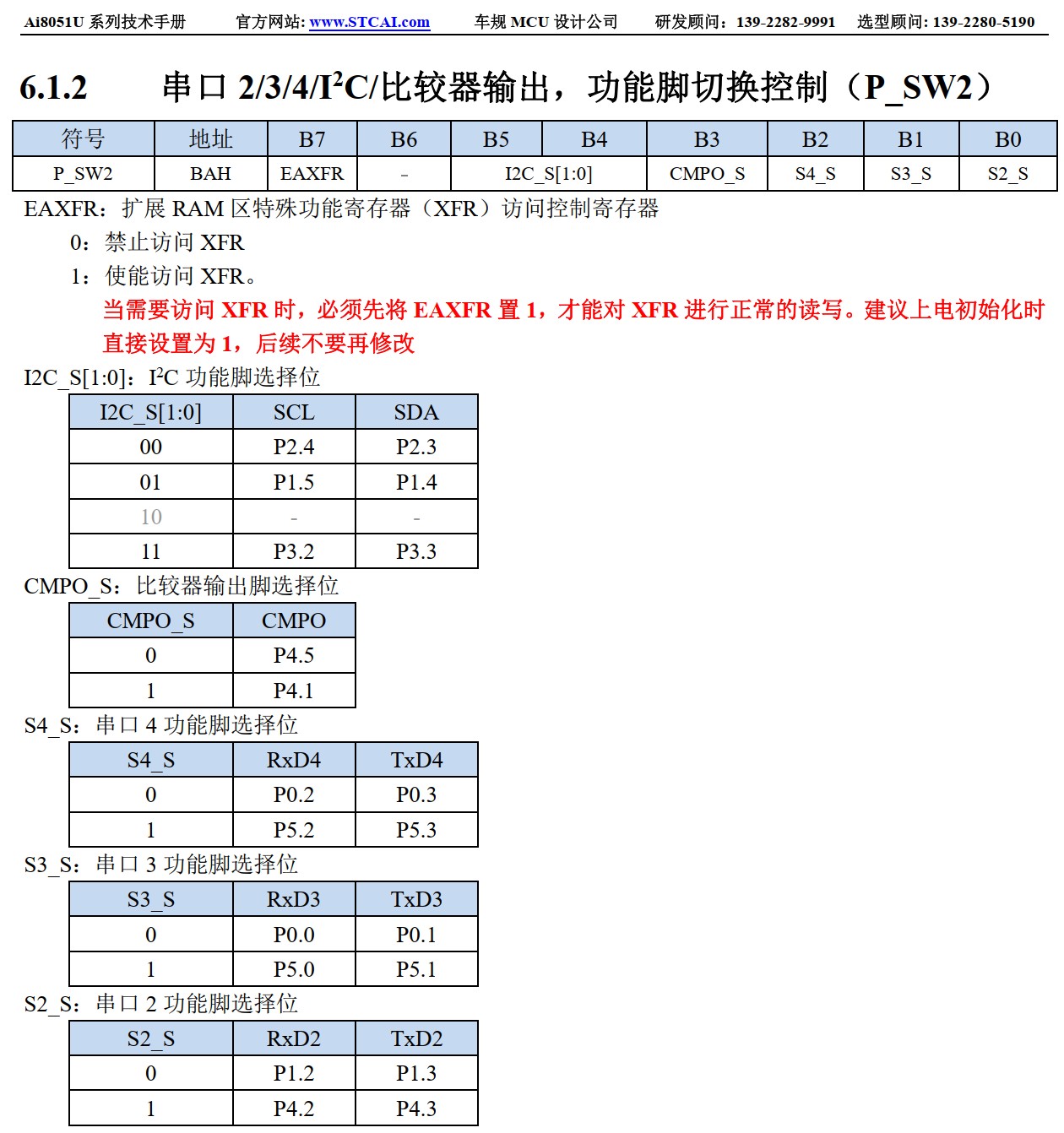

I2C使用的是：SCL(P3.2), SDA(P3.3)这组端口
                       准双向口      准双向口
                       开漏+上拉   开漏+上拉

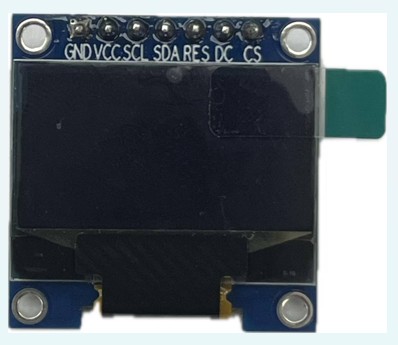

试验箱上的OLED接口是8Pin，本帖使用的OLED是7Pin，

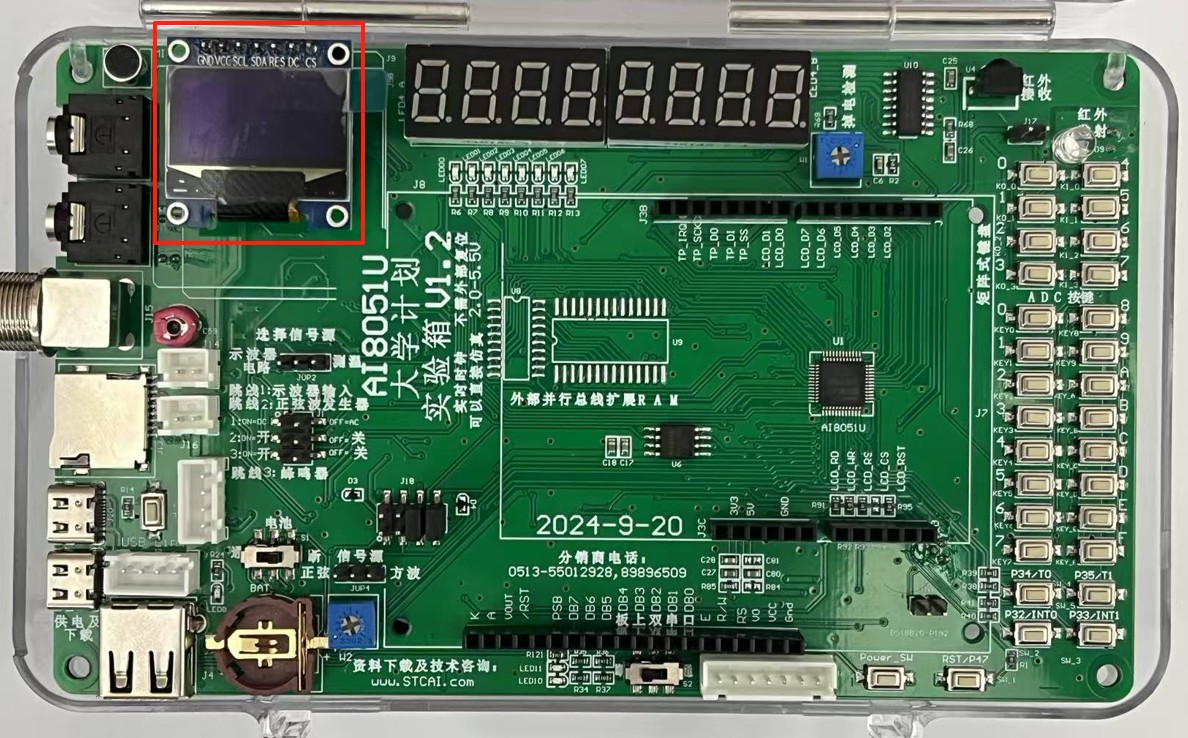

靠左对齐将屏插到接口上即可，如下图：

3、使用AiCube生成SPI驱动框架

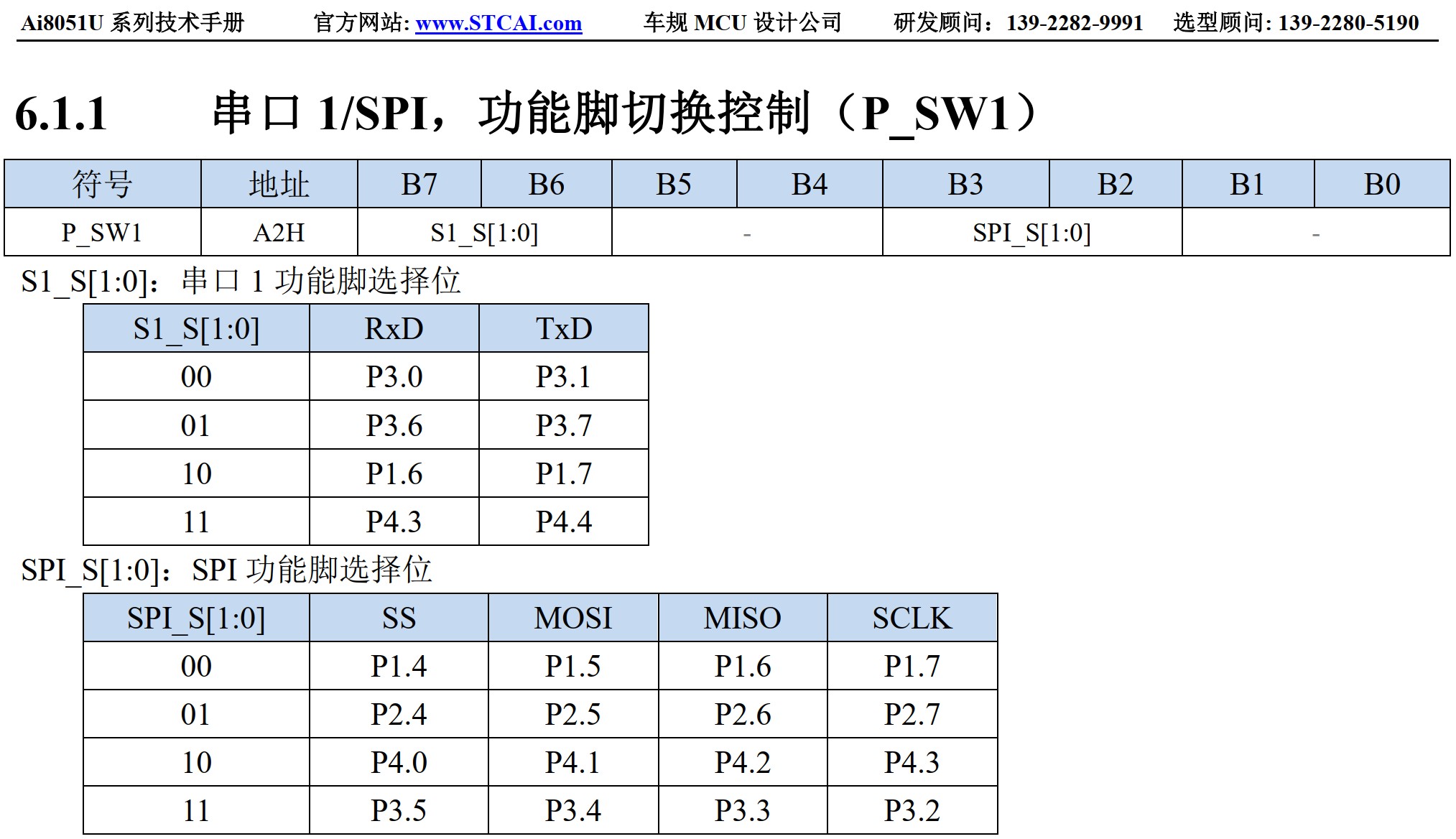

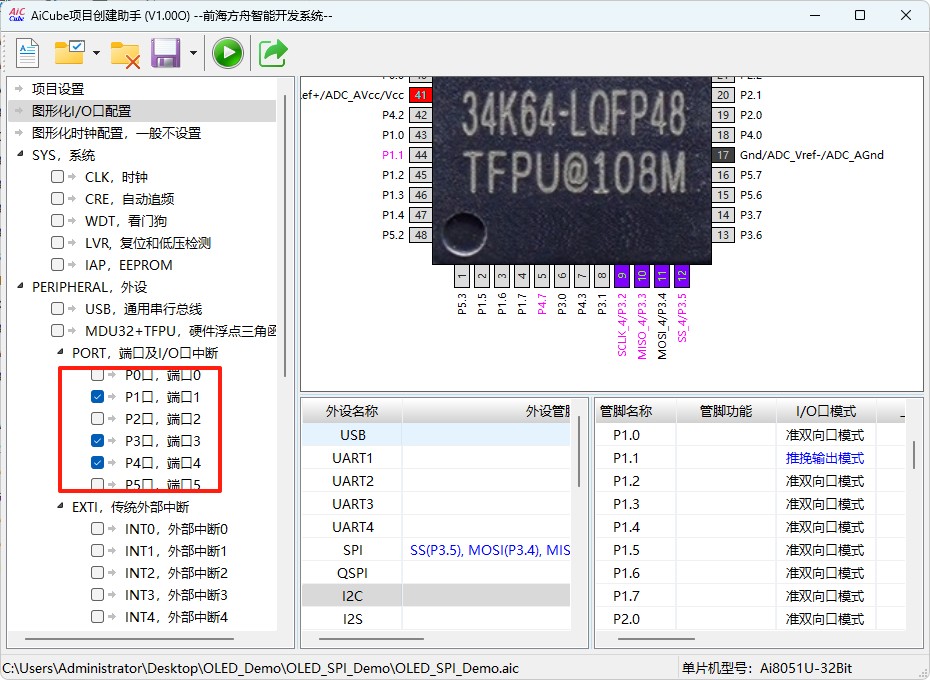

打开AiCube，新建Ai8051U-32Bit项目3.1、在图形化I/O配置界面中选择SPI的P3口切换组

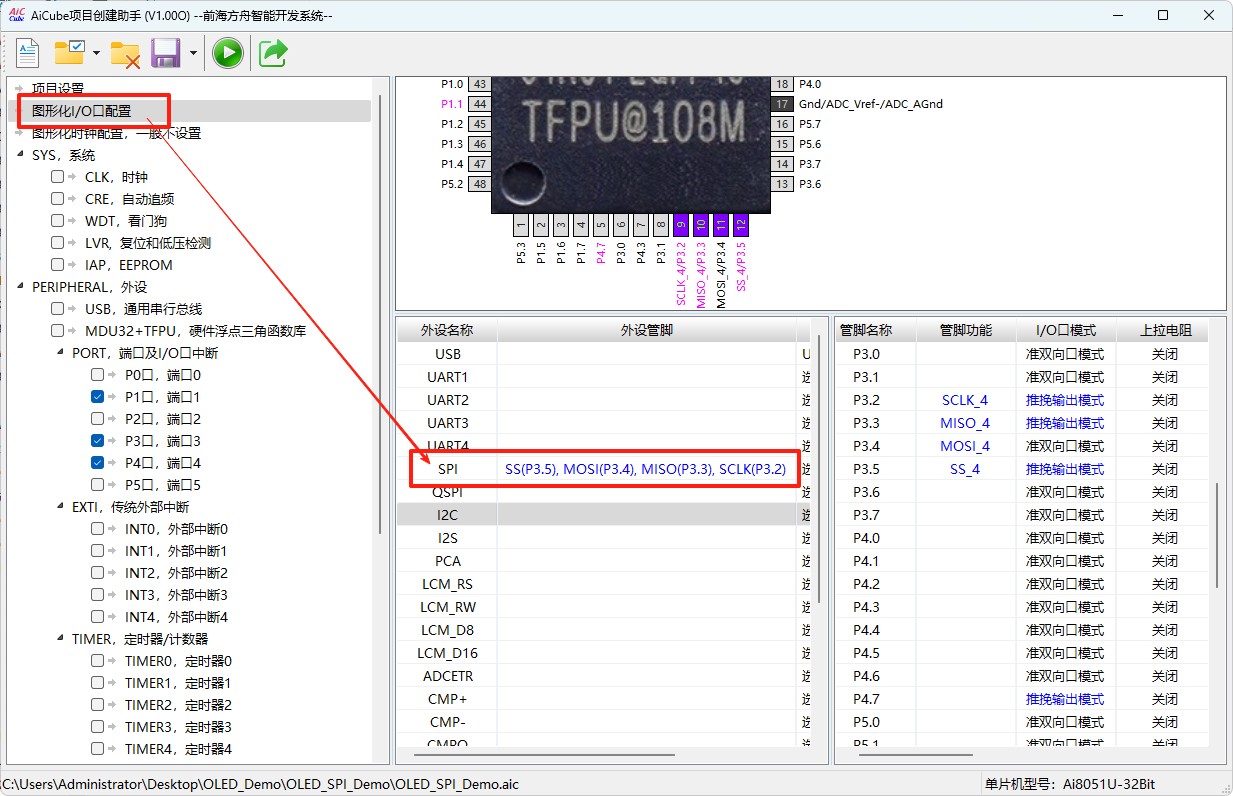

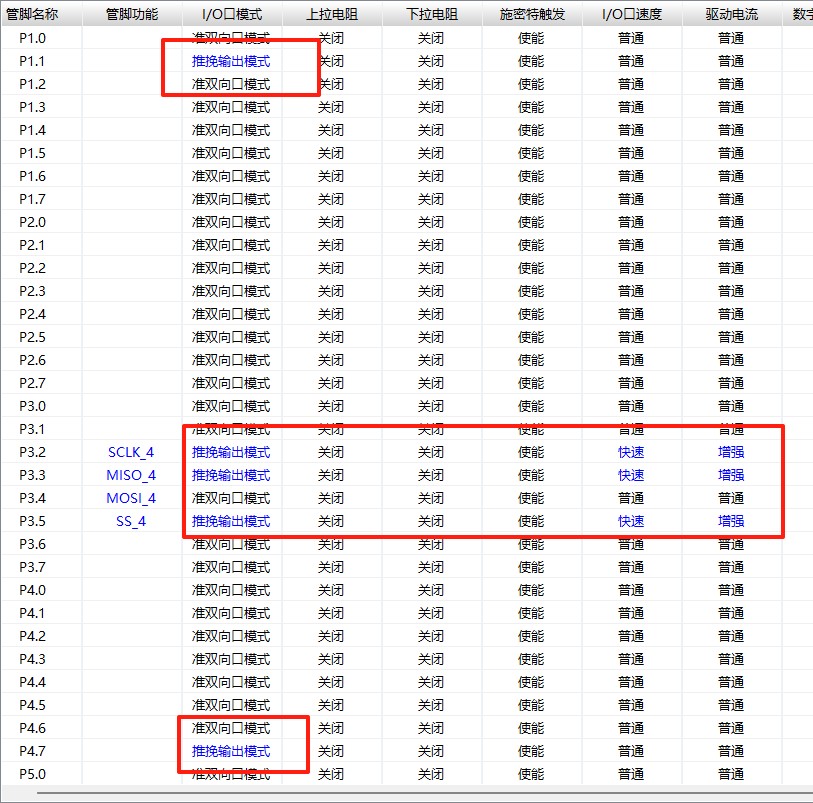

3.2、在图形化I/O配置界面对OLED相关的I/O模式做如下配置
(特别说明：为适配Ai8051U试验箱的电路图，本范例的SPI需要交换MISO和MOSI管脚功能，
原本的MISO脚需要当作MOSI功能脚进行配置为强推挽)

3.3、在图形化I/O配置界面配置完成后，务必勾选相应的端口，如下图
（若不勾选，则AiCube不会生成相应的初始化代码）

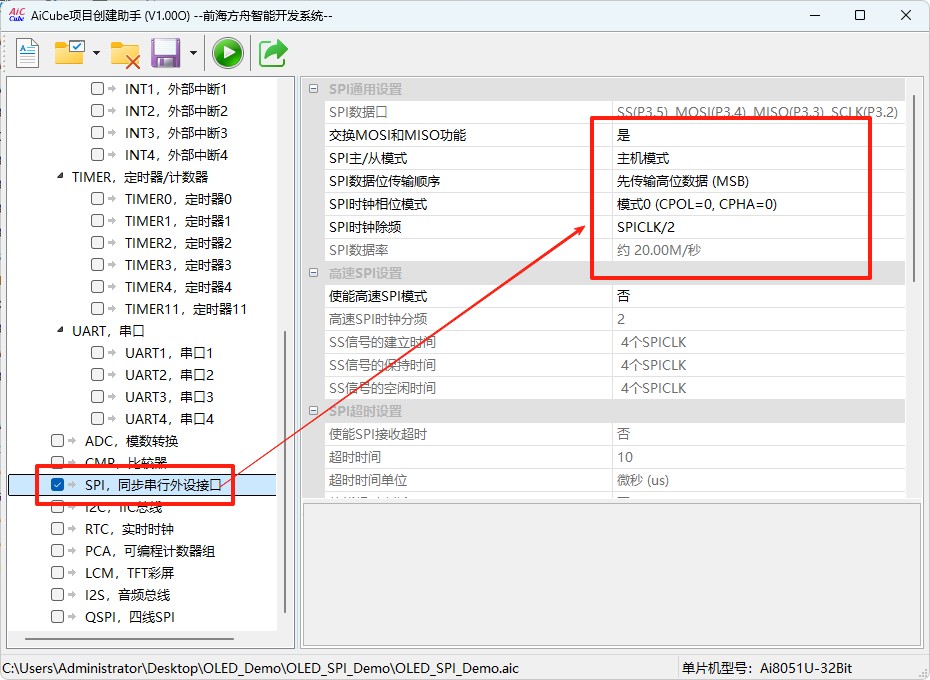

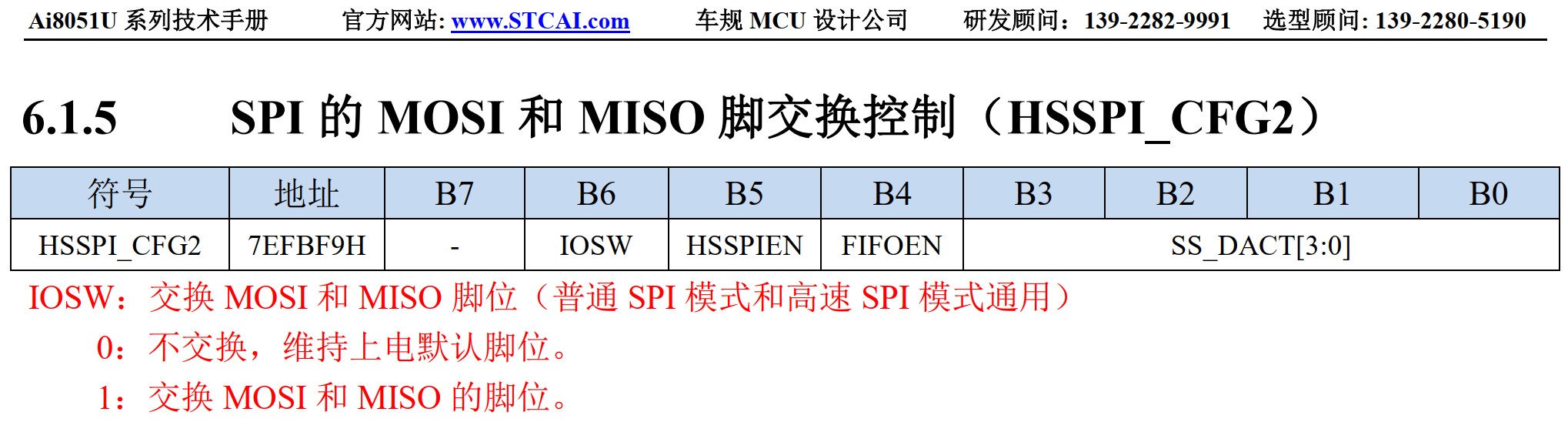

3.4、如下图对SPI功能模块进行配置(特别说明：为适配Ai8051U试验箱的电路图，本范例的SPI需要交换MISO和MOSI管脚功能
下图中“交换MISO和MOSI功能脚”项需要配置为“是”)

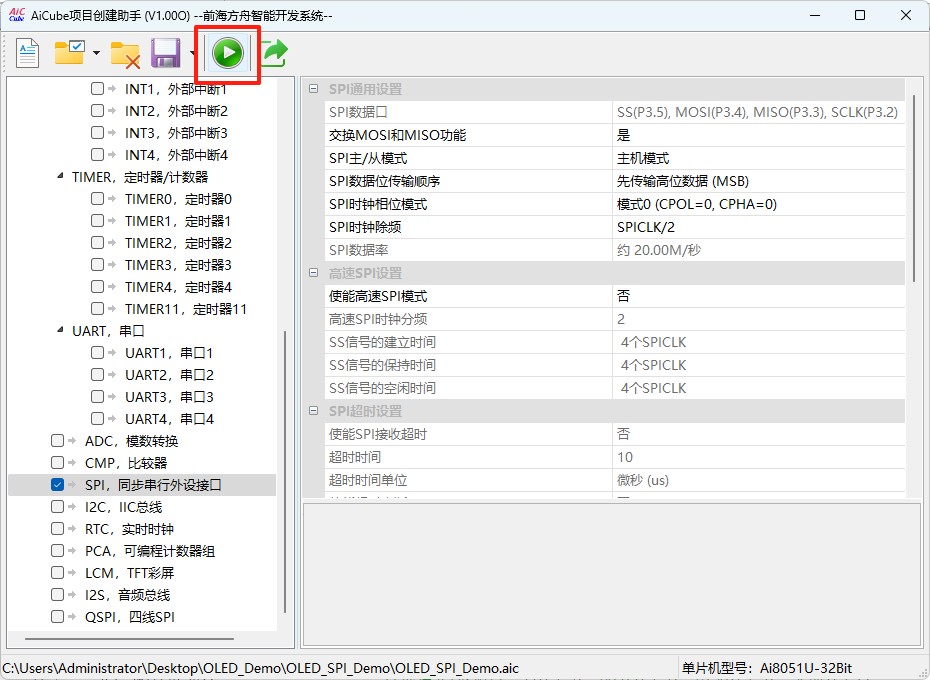

3.5、完成上面的配置点击AiCube界面中的“创建Keil项目”按钮即可生成Keil项目框架及相应的代码

4、完善代码添加OLED驱动代码
4.1、添加OLED驱动代码和数据代码到项目中

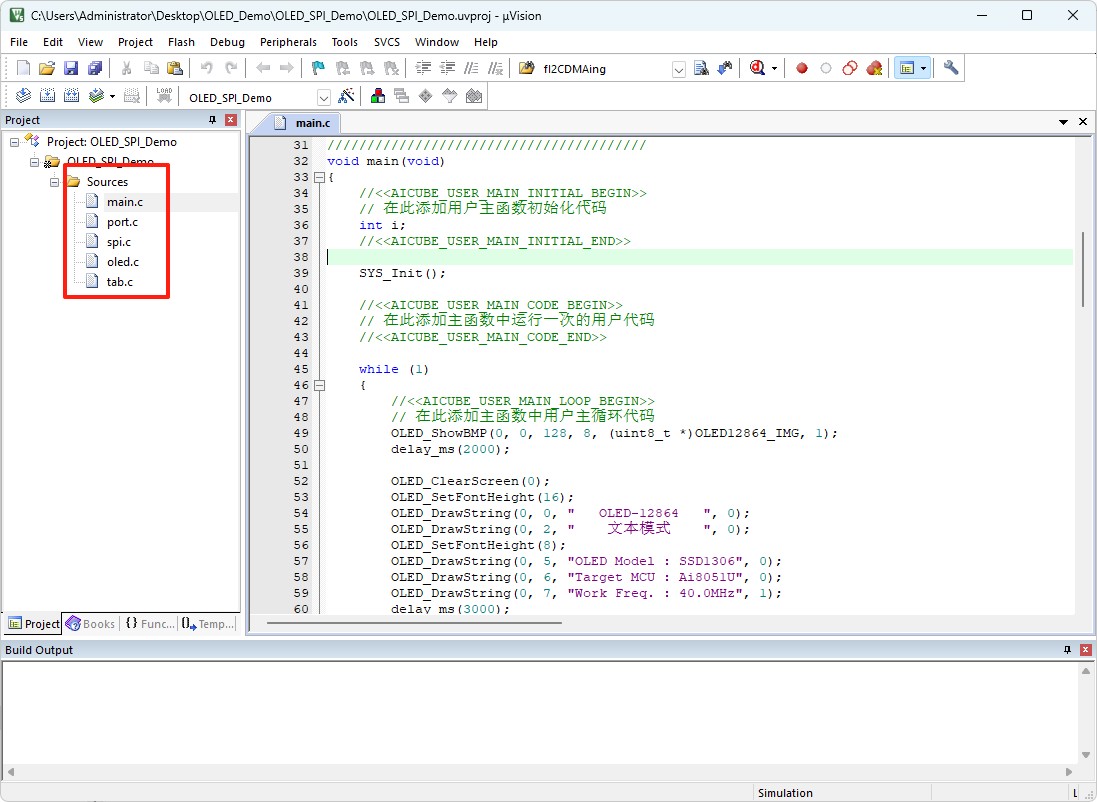

打开AiCube自动生成的Keil项目，将OLED驱动代码"oled.c"和图片字库代码"tab.c"添加到项目中

4.2、使用硬件SPI实现OLED的底层驱动代码（核心代码）

1. ////////////////////////////////////////

1. ////////////////////////////////////////
2. // 复位OLED
3. // 入口参数: 无
4. // 函数返回: 无
5. ////////////////////////////////////////
6. void OLED_RESET()
7. {
8.     OLED_RES = 1; delay_ms(200);
9.     OLED_RES = 0; delay_ms(200);        //复位
10.     OLED_RES = 1;
11. }
13. ////////////////////////////////////////
14. // 写OLED命令
15. // 入口参数: cmd (命令序列)
16. //           len (命令长度)
17. // 函数返回: 无
18. ////////////////////////////////////////
19. void OLED_WR_CMD(uint8_t *cmd, uint16_t len)
20. {
21.     OLED_DC = 0;                        //写命令
22.     OLED_SendData(cmd, len);
23. }
25. ////////////////////////////////////////
26. // 写OLED数据
27. // 入口参数: dat (数据序列)
28. //           len (数据长度)
29. // 函数返回: 无
30. ////////////////////////////////////////
31. void OLED_WR_DAT(uint8_t *dat, uint16_t len)
32. {
33.     OLED_DC = 1;                        //写数据
34.     OLED_SendData(dat, len);
35. }
37. ////////////////////////////////////////
38. // 发送OLED数据
39. // 入口参数: dat (数据序列)
40. //           len (数据长度)
41. // 函数返回: 无
42. ////////////////////////////////////////
43. void OLED_SendData(uint8_t *dat, uint16_t len)
44. {
45.     OLED_CS = 0;                       //片选使能
47.     while (len--)
48.     {
49.         SPI_SendData(*dat++);             //写数据
50.         while (!SPI_CheckFlag());          //等待数据发生完成
51.         SPI_ClearFlag();               //清除完成标志
52.     }
54.     OLED_CS = 1;                      //片选禁能
55. }
