《嵌入式驱动（四）：设备树》

一、设备树概念

        记录硬件资源信息的一种文件形式，搭配驱动使用

1.设备树文件类型

dts：设备树源代码
dtsi：设备树文件的头文件（包含多个芯片共用的资源信息）
dtb：编译生成二进制设备树文件
DTC：设备树的编译工具

2.工具

        imx6ull-alientek-emmc.dtb
1.源码imx6ull-alientek-emmc.dts
2.公共：imx6ull.dtsi

3.语法规则

节点{
属性1；
属性2=整形值；
属性3=字符值；
属性4=数组；
属性5=&节点名；

};
puteled{
#address-cells=<1>;
#size-cells=<1>;
compatible="pute-led";
reg=<0x20E00680x4
0x20E02F4 0x4
0x209c0040x4
0x209c0000x4>;
status ="okay";

}

/*解释*/
puteled：节点
#address-cel1s：该节点下的reg属性中的地址占1个字（4个字节）
#size-ce11s：该节点下的reg属性中的地址大小占1个字（4个字节）
compatible：将来用于总线驱动中设备与驱动的匹配
reg：寄存器地址和寄存器地址的大小
status：使能该节点okay
disable关闭该节点

4. 编译设备树

make dtbs

5. 将编译好的设备树文件拷贝到tftpboot目录下

cp arch/arm/boot/dts/imx6ull-alientek-emmc.dtb ~/tftpboot

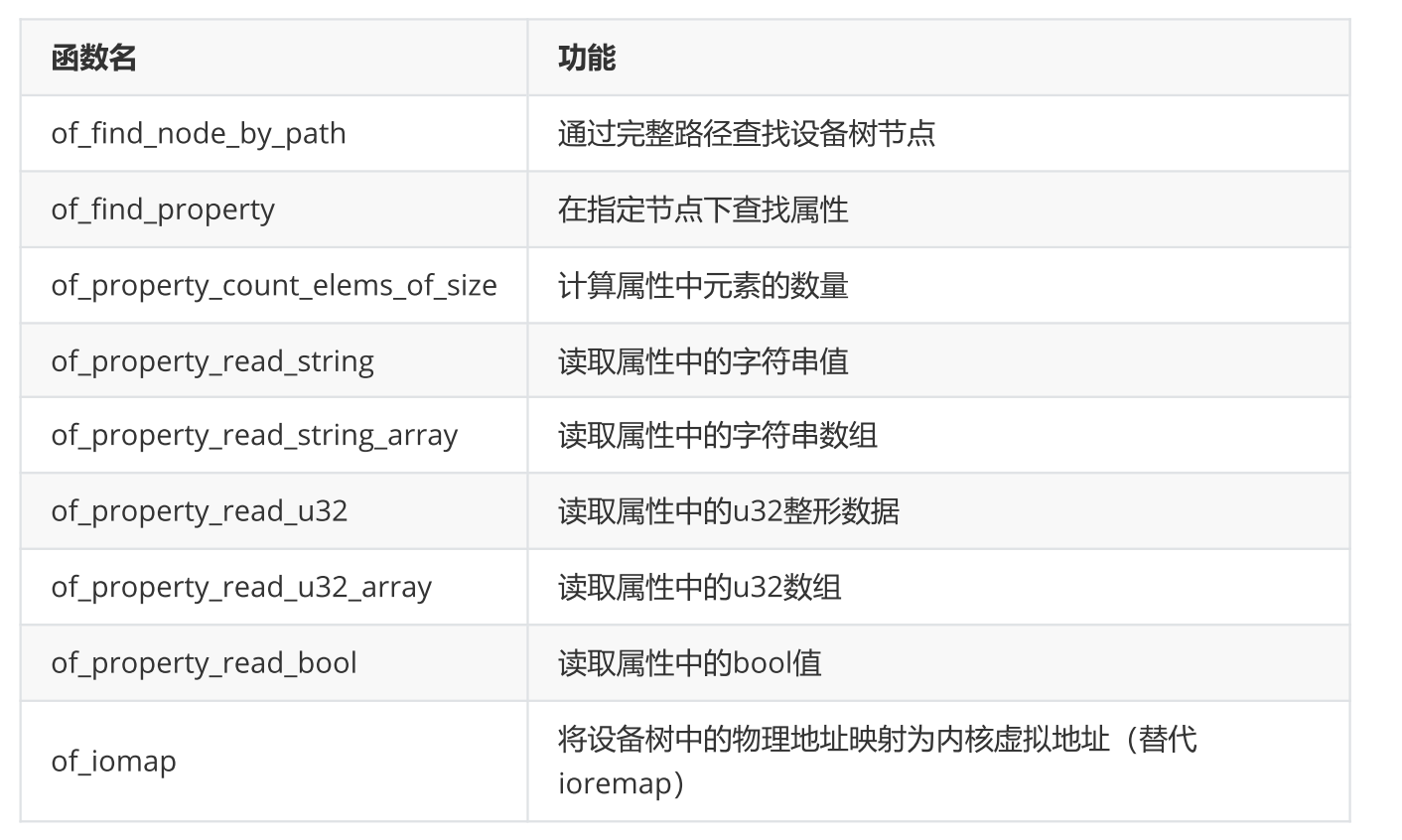

二、设备树接口
