核辐射探测器典型脉冲波形
核辐射探测器典型脉冲波形 输出波形
CR - (RC)^m 滤波成形电路由一个 CR 高通滤波器(微分器)后接 m 个 RC 低通滤波器(积分器)构成。对于输入电流脉冲(如核探测器的输出),输出波形是一个单极性脉冲(即非负值),形状由时间常数 τ 和积分级数 m 决定。输出波形的数学表达式为:

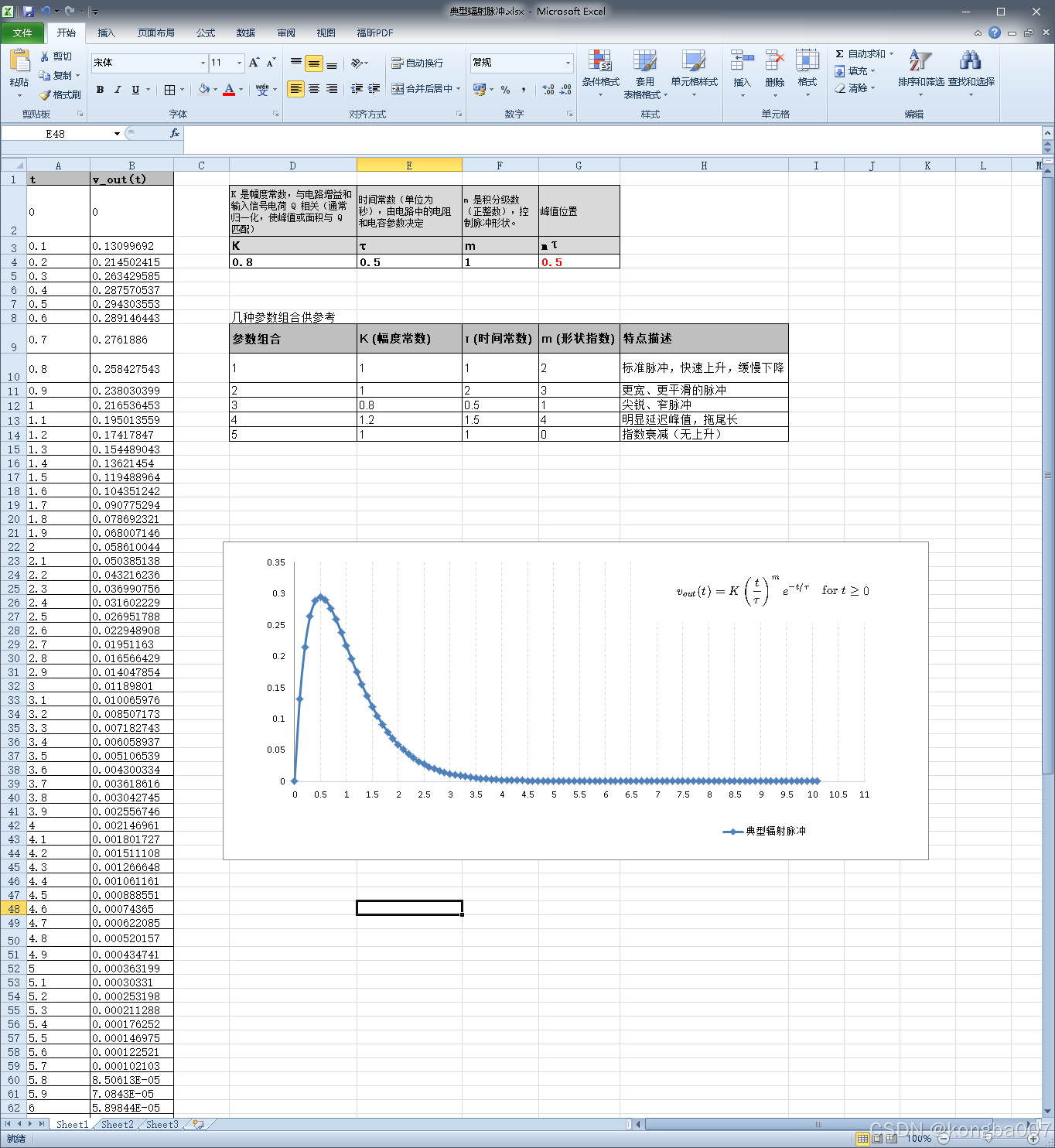

vout(t)=K(tτ)me−t/τfort≥0 v_{\text{out}}(t) = K \left( \frac{t}{\tau} \right)^m e^{-t/\tau} \quad \text{for} \quad t \geq 0 vout(t)=K(τt)me−t/τfort≥0
其中:
- ( K ) 是幅度常数,与电路增益和输入信号电荷 Q 相关(通常归一化,使峰值或面积与 Q 匹配)。
- τ 是时间常数(单位为秒),由电路中的电阻和电容参数决定。
- m 是积分级数(正整数),控制脉冲形状。
输出波形特性:
-
脉冲形状:起始时快速上升,在 t=mτ t = m\tau t=mτ 处达到峰值,之后指数衰减。m 值越大,脉冲越宽、越对称,尾部衰减越慢。
-
峰值时间:峰值出现在 tpeak=mτ t_{\text{peak}} = m\tau tpeak=mτ,峰值幅度为 vpeak=Kmme−m v_{\text{peak}} = K m^m e^{-m}vpeak=Kmme−m
-
实际适配:在实际系统中,输出波形需与探测器输出特性和电路参数匹配。如果输入脉冲或电路参数不匹配,可能出现基线漂移或失真问题,如引用所述的双极性信号需满足“正负瓣面积条件”,但 CR - (RC)^m 输出通常为单极性,因此基线问题较小。波形适配需结合具体系统优化,例如调整 τ 或 m 来减少畸变。
例如,当 m=4 时,输出波形类似于高斯脉冲,常用于高分辨率能谱测量。波形畸变(如弹道亏损)会影响幅度信息,但可通过校正补偿,如引用所讨论的幅度亏损量化方法。
