⚡ arm 32位嵌入式 Linux 系统移植 QT 程序
🧶 1. QT 简介
Qt 是一个跨平台的 C++ 图形用户界面（GUI）应用开发框架，具有良好的可移植性和模块化设计。它不仅支持桌面系统，还广泛应用于嵌入式设备上，例如工业控制终端、车载系统、触控面板等。Qt 提供了丰富的控件库、信号与槽机制、强大的多线程支持以及灵活的图形渲染能力，是嵌入式图形界面开发的常用选择。
🌱 2. 软硬件选型
在开始移植 Qt 之前，需要先明确软硬件平台的整体架构。Qt 的移植不仅仅是软件层面的工作，还会涉及到底层的显示屏驱动、触摸屏驱动以及系统图形库等硬件支持。因此，必须确保所选的 Qt 版本与嵌入式 Linux 内核和交叉编译环境相匹配。
🌼 2.1 硬件选型
- 单板：s5p6818单板（arm 32位架构 Linux 系统）
- LCD显示屏：wy070ml
- 触摸屏：gslx680-linux
🌻 2.2 软件选型
- 内核: Linux 3.49
- Qt软件: Qt 5.4.1
- 交叉编译工具链: arm-cortex_a9-linux-gnueabi-
- 中文字体库: wqy-zenhei.ttc
🌺 3. Qt 移植
🌹 3.1 配置交叉编译环境
将 Qt 5.4.1 源码包拷贝到合适的位置，并解压
cp qt-everywhere-opensource-src-5.4.1.tar.gz /opt
cd /opt
tar -xvf qt-everywhere-opensource-src-5.4.1.tar.xz
然后为 Qt 创建好合适的安装目录
mkdir -p /opt/project/qt/plugins
然后进入到源码中的 qtbase 目录
cd qt-everywhere-opensource-src-5.4.1/qtbase
执行以下命令进行配置，生成 Makefile 文件
./configure \-prefix /opt/project/qt \-plugindir /opt/project/qt/plugins \-release \-opensource \-silent \-strip \-xplatform linux-arm-gnueabi-g++ \-qt-libpng \-qt-libjpeg \-qt-freetype \-no-iconv \-no-openssl \-no-cups \-no-nis \-no-glib \-no-dbus \-widgets \-plugin-sql-sqlite \-qt-sql-sqlite \-no-accessibility \-no-sse2 \-make libs \-nomake tools \-nomake examples \-nomake tests \-linuxfb
这里需要注意几个参数：
-prefix /opt/project/qt: 指定 Qt 的安装路径，所有库与工具文件会安装到该目录下。-plugindir /opt/project/qt/plugins: 指定 Qt 插件的安装路径（图形、输入、平台后端等）。-xplatform linux-arm-gnueabi-g++指定交叉编译工具链。-linuxfb: 使用 Framebuffer 图形接口作为 Qt 的平台后端，适用于无 X11 的 LCD 屏幕。
就这几个参数需要视实际情况而定，其他的参数基本上照着抄就好。

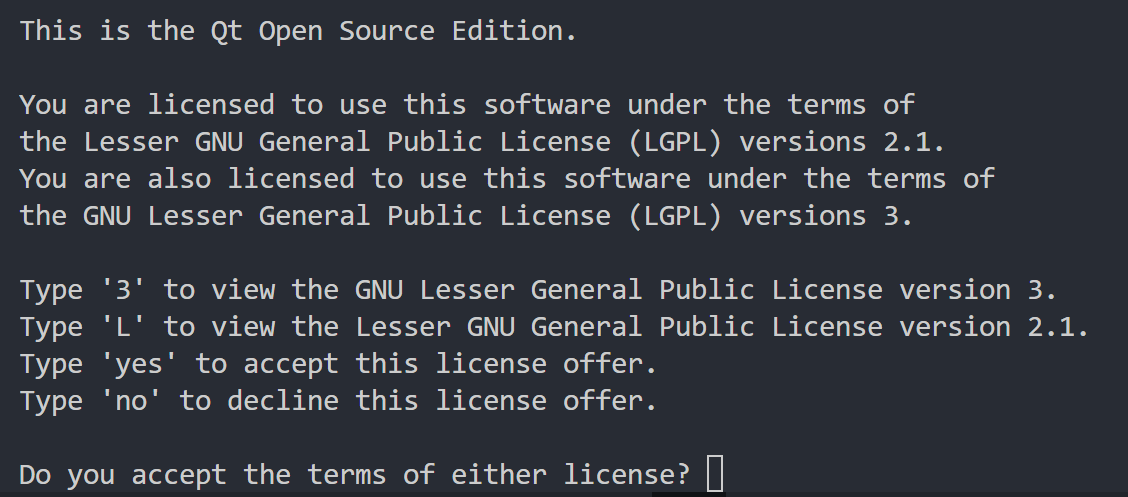

在 ./configure 生成 Makefile 过程中可能会碰到如下提示
输入 yes 按回车即可
🌾 3.2 交叉编译和安装
编译环境配置完成后进行编译和安装
make
make install
💡 提示：编译过大概需要半小时左右
（可以去泡杯茶吃块小蛋糕☕🍰）
编译和安装完成以后检查安装目录下是否生成库与可执行文件
ls /opt/project/qt
然后用 SSH 链接单板，在单板上创建 Qt 目录后退出
ssh root@192.168.10.29
mkdir -p /usr/local/qt
exit
然后使用 scp 将 PC 上的 lib 与 plugins 目录传输到目标单板的 Qt 目录下
scp -rp /opt/project/qt/lib root@192.168.10.29:/usr/local/qt
scp -rp /opt/project/qt/plugins root@192.168.10.29:/usr/local/qt
🍂 3.3 确认触摸屏设备节点
使用 SSH 再次链接单板
ssh root@192.168.10.29
然后使用 hexdump 工具检测触摸屏对应的输入设备节点
hexdump /dev/input/event0
命令执行后触碰触摸屏观察有没有输出，如果没有输出按下 Ctrl+c 退出程序，检测下一个设备节点
hexdump /dev/input/event1

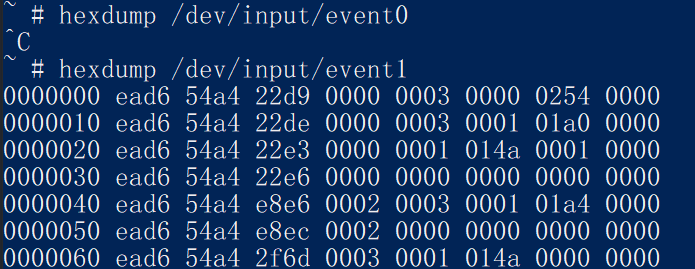

如果还是没有反应继续检测下一个，直到终端上出现类似以下信息
记下这个设备节点的名称，他代表的就是触摸屏设备。在我这里是 event1 。
🍀 3.4 添加环境变量
在单板上打开 /etc/profile 文件，如果没有就创建
vim /etc/profile
添加 以下环境变量
# Qt 库与可执行文件路径
export QTDIR=/usr/local/qt
export PATH=$QTDIR:$PATH
export LD_LIBRARY_PATH=/usr/local/qt/lib:$LD_LIBRARY_PATH# 插件与字体路径
export QT_QPA_PLATFORM_PLUGIN_PATH=$QTDIR/plugins
export QT_QPA_FONTDIR=$QTDIR/lib/fonts
export QT_QWS_FONTDIR=$QTDIR/lib/fonts# LCD 显示设备与分辨率
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QWS_DISPLAY="LinuxFb:mmWidth300:mmHeight400:0"
export QWS_SIZE=1024x600# 触摸屏设备配置
export TSDEVICE=/dev/input/event0
export QT_QPA_GENERIC_PLUGINS=evdevtouch:$TSDEVICE
export QWS_MOUSE_PROTO=evdevtouch:$TSDEVICE
完成后保存退出，重启单板使配置生效
🍄 3.5 添加中文字体支持
在用 SSH 链接单板，删除单板上原有字体目录内容，并退出
ssh root@192.168.10.29
rm -rf /usr/local/qt/lib/fonts/*
exit
将中文字体文件（wqy-zenhei.ttc）通过 scp 拷贝到单板字体目录：
scp wqy-zenhei.tcc /usr/local/qt/lib/fonts
至此，单板上已经具备运行 Qt 程序的能力。
🪐 4. Qt 项目部署
🌲 4.1 配置 .pro 项目文件
进入 Qt 项目目录
cd /opt/Qt/MimicHerb
使用 qmake 生成 .pro 项目文件
/opt/project/qt/bin/qmake -project
该命令会根据项目中源文件（如 .cpp、.h、.ui）自动生成一个 .pro 项目文件
然后编辑 .pro 项目文件
vim MimicHerb.pro
在文件开头添加代码启用 Widgets 模块
QT += widgets
💡 提示：如果项目中使用了其他模块，也需要在此处添加
🌴 4.2 生成 Makefile
执行 qmake 命令生成 Makefile
/opt/project/qt/bin/qmake
然后检查 Makefile 中的 CC CXX 等参数是否配置正确
🌵 4.3 交叉编译与部署
执行编译
make
完成后赋予 Qt 程序可执行劝降
chmod +x MimicHerb
将 Qt 程序传送至单板
scp MimicHerb root@192.168.10.29:/home/
登录单板，并在单板上运行 Qt 程序
ssh root@192.168.10.29
cd /home
./MimicHerb
若屏幕正常显示界面，则 Qt 项目部署成功。
🚫 5. 问题解决
📛 5.1 Qt 源码包 ./configure 配置编译参数时报错

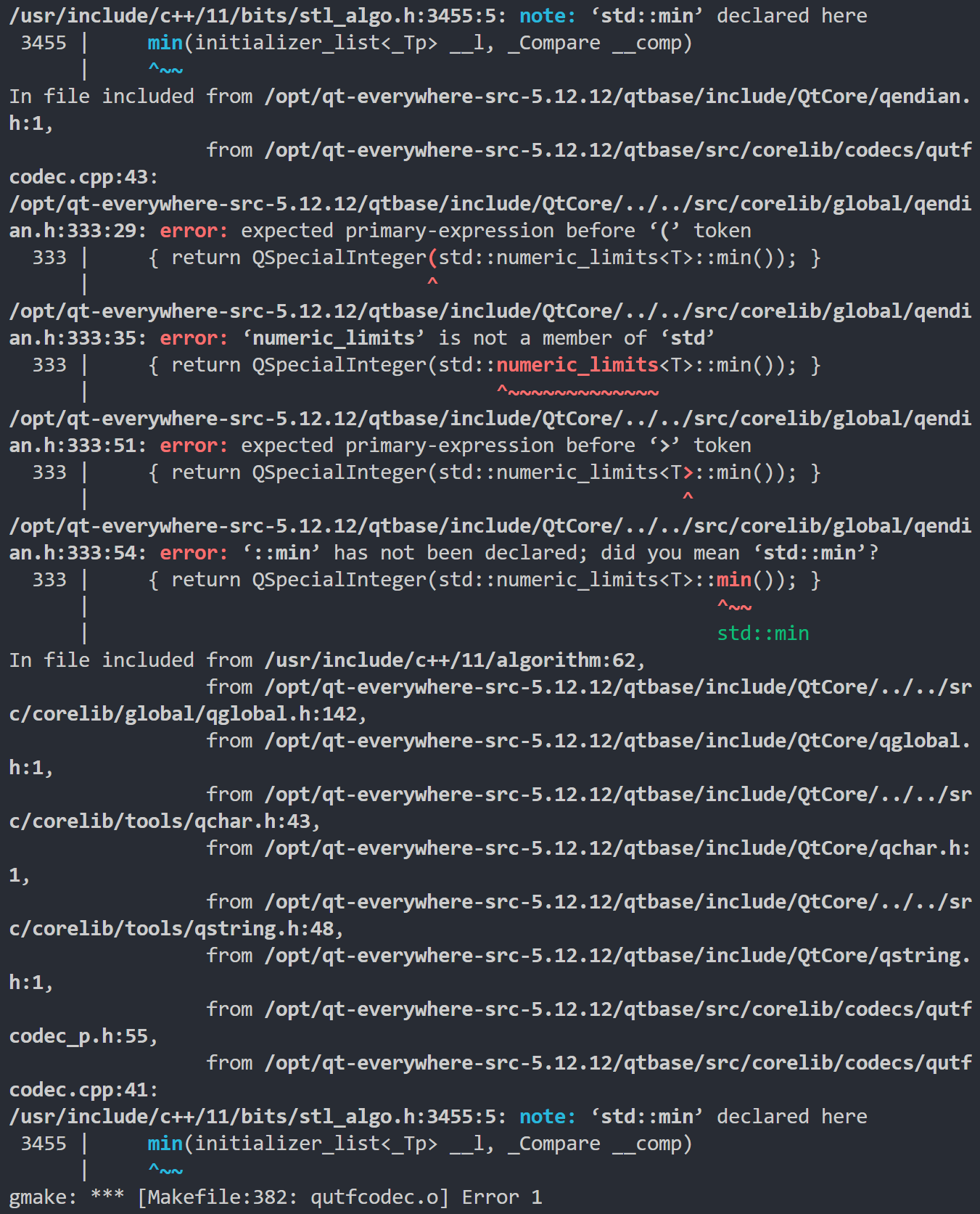

如果你在 ./configure 配置编译参数时出现以下报错信息：
注意观察这里红字的 error 基本上都是 C++ 代码语法上的报错。所以这大概率是你的 C++ 交叉编译器的版本和 Qt 的版本不兼容导致的。
这里编译的是 Qt 5.12.12 的版本，需要用支持 C++ 11 标准的编译器来编译。也就是说至少需要 5.3 版本以上的 c++ 编译器。如果你用低于 5.3 版本的 c++ 交叉编译器去编译就会出现如上图所示的这种报错。
要解决这个问题要么就是升级交叉编译工具链版本，让 c++ 编译器升级到 5.3 以上的版本；要么就是拉低 Qt 版本，让 Qt 版本低于 5.6.3 版本。
🛑 5.2 Qt 项目 make 报错 error: ld returned 1 exit status

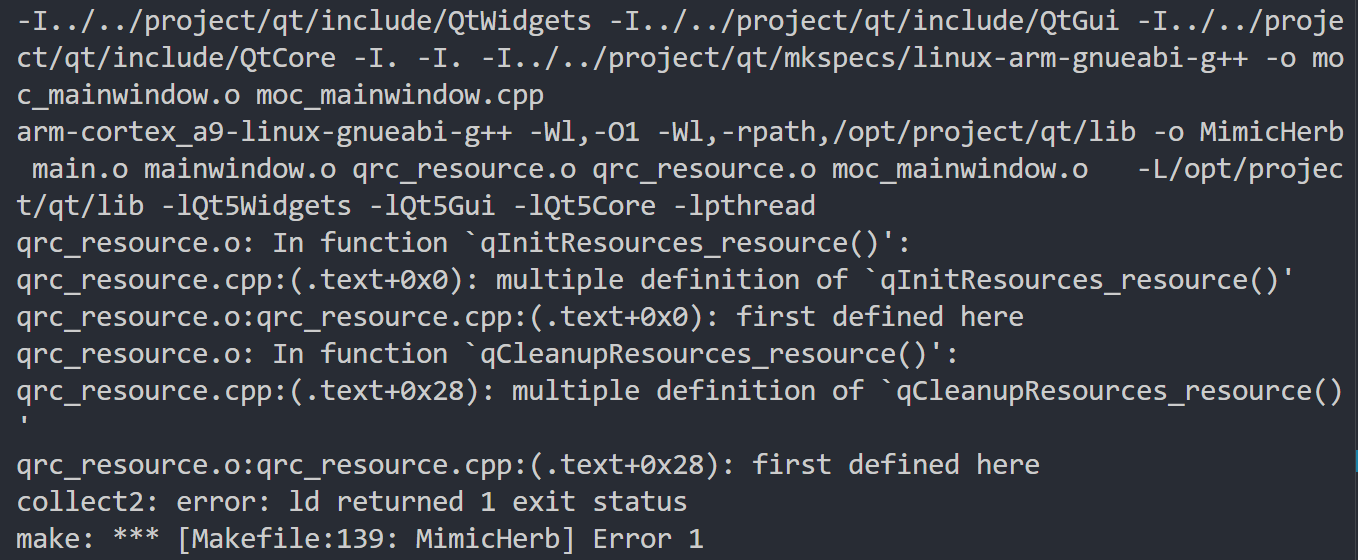

如果你在交叉编译 Qt 项目的时候出现以下报错
那么说明你的目录不干净，比如之前 make 过一次没有 make clean。
解决的方法就是把目录里面各种各样的中间过程文件全部删掉，只保留最基本的头文件，源文件，资源文件，重新 qmake，重新 make
