利用 VsCode + EIDE 进行嵌入式开发(保姆级教程)

news 2025/10/6 7:22:44

配置C语言编辑编译环境

一、VsCode的安装：

这里就一个需要注意的，尽量安装System版本的，User版本权限可能不够
如果不小心安装了User版本，也没必要卸载重装----在软件属性栏设置为默认以管理员身份运行即可

二、配置C/C++编辑环境：

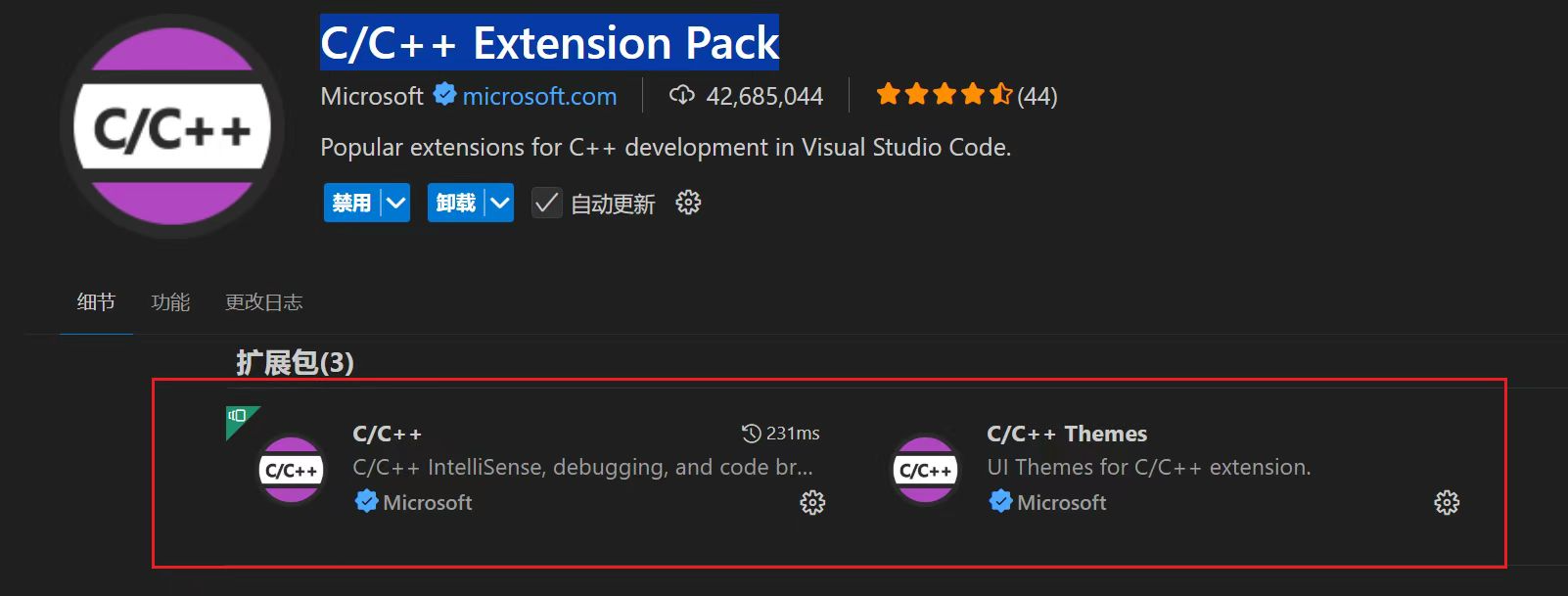

这个我们只需安装**“C/C++ Extension Pack”**即可，它会帮自动帮你安装编辑C/C++所需的所有插件

在这里插入图片描述

三、配置 C/C++的编译环境

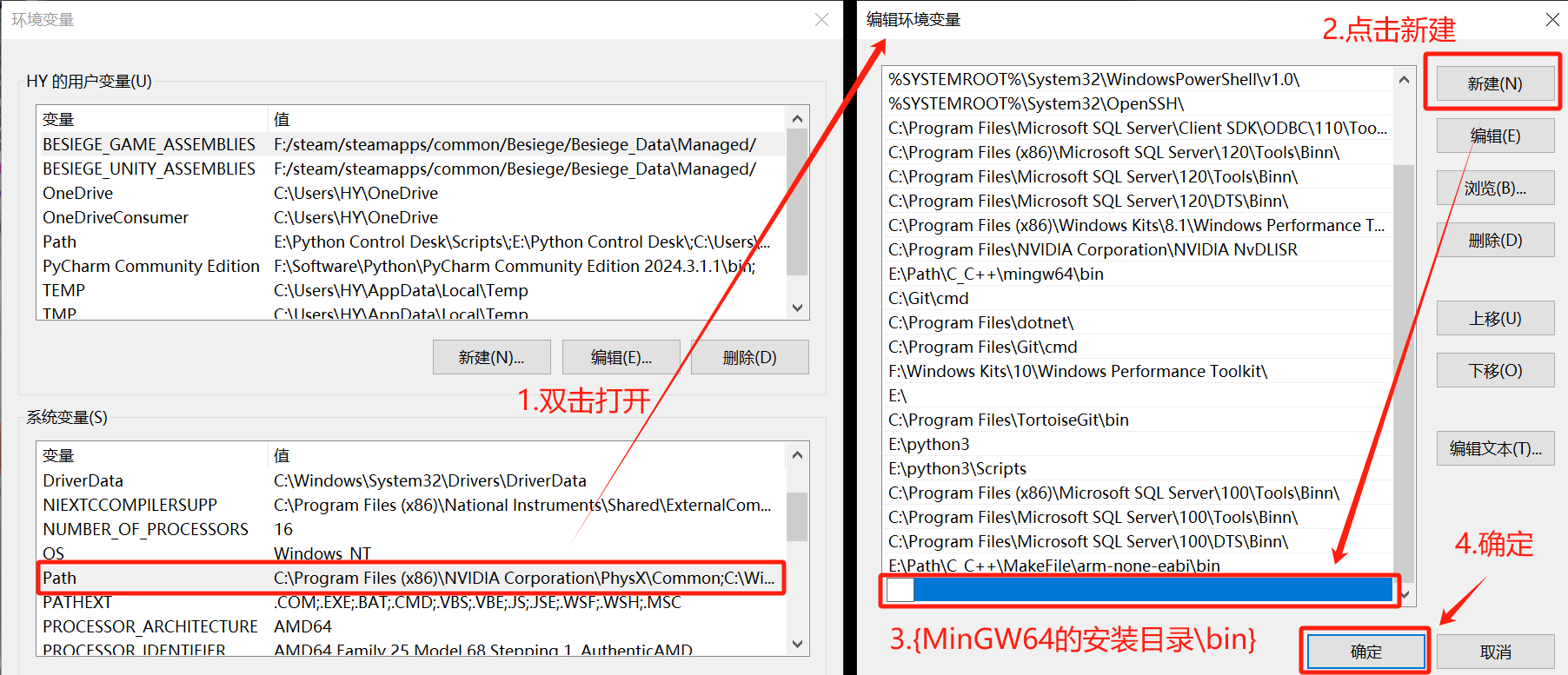

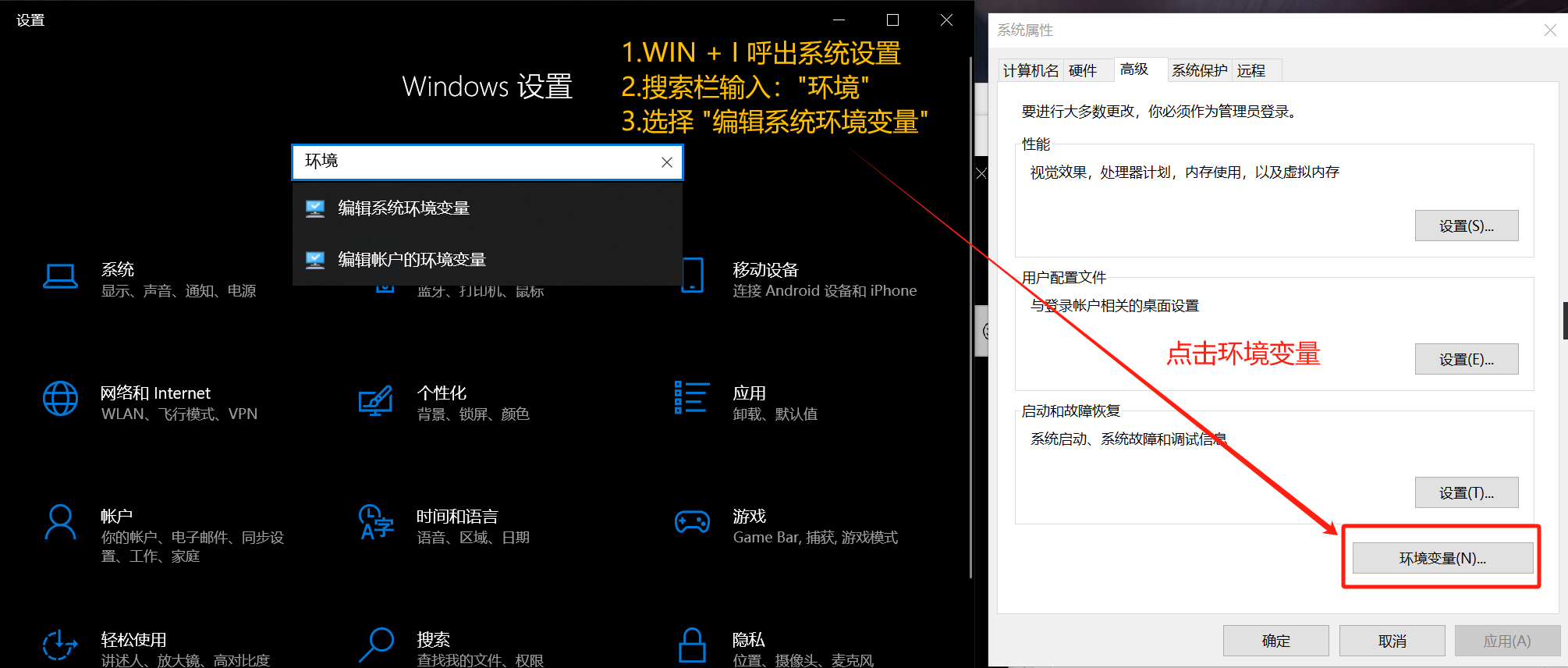

1. 下载MinGW64编译器，并配置好系统环境变量

注意：编译器最好是放在一个自己能找到且不会误删的路径，建议单独创建一个“Path”文件夹，方便统一管理

在这里插入图片描述

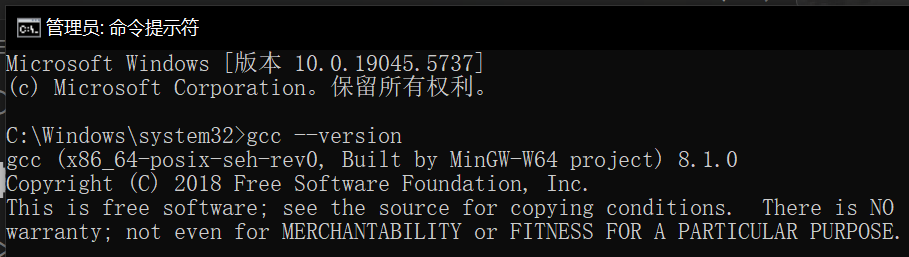

2. 验证环境是否搭建成功

打开命令提示符cmd
输入gcc --version命令
如显示版本信息则表明环境配置成功

在这里插入图片描述

配置单片机编辑、编译环境：

一、配置 Keil_v5 的 STM32、C51 共存版

在安装目录创建Keil_v5/Keil_C51和C51_STM32文件夹（确保路径无中文）
分别安装C51版本至Keil_C51目录，STM32版本至C51_STM32目录
合并关键文件：
- 移动Keil_C51/C51文件夹内容至C51_STM32目录
- 合并Keil_C51/UV4内容至C51_STM32/UV4（跳过同名文件）
完成软件授权激活

可以去B站看教程：KEIL_C51和KEIL_MDK的安装和融合

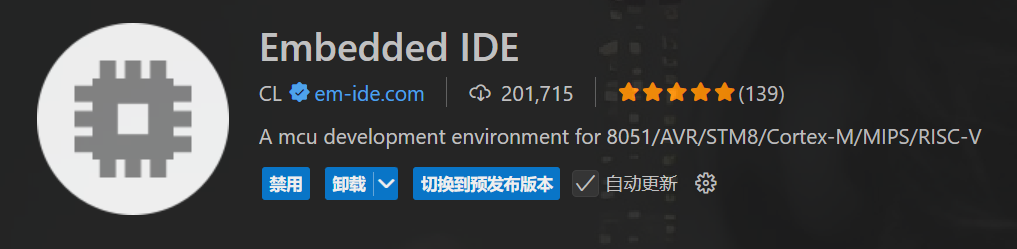

二、在VsCode的插件库安装EIDE：

操作非常简单，这里就不多赘述了
在安装完成后，EIDE还会提示我们安装一个NET6，若未能成功安装可以用我提供的资源包

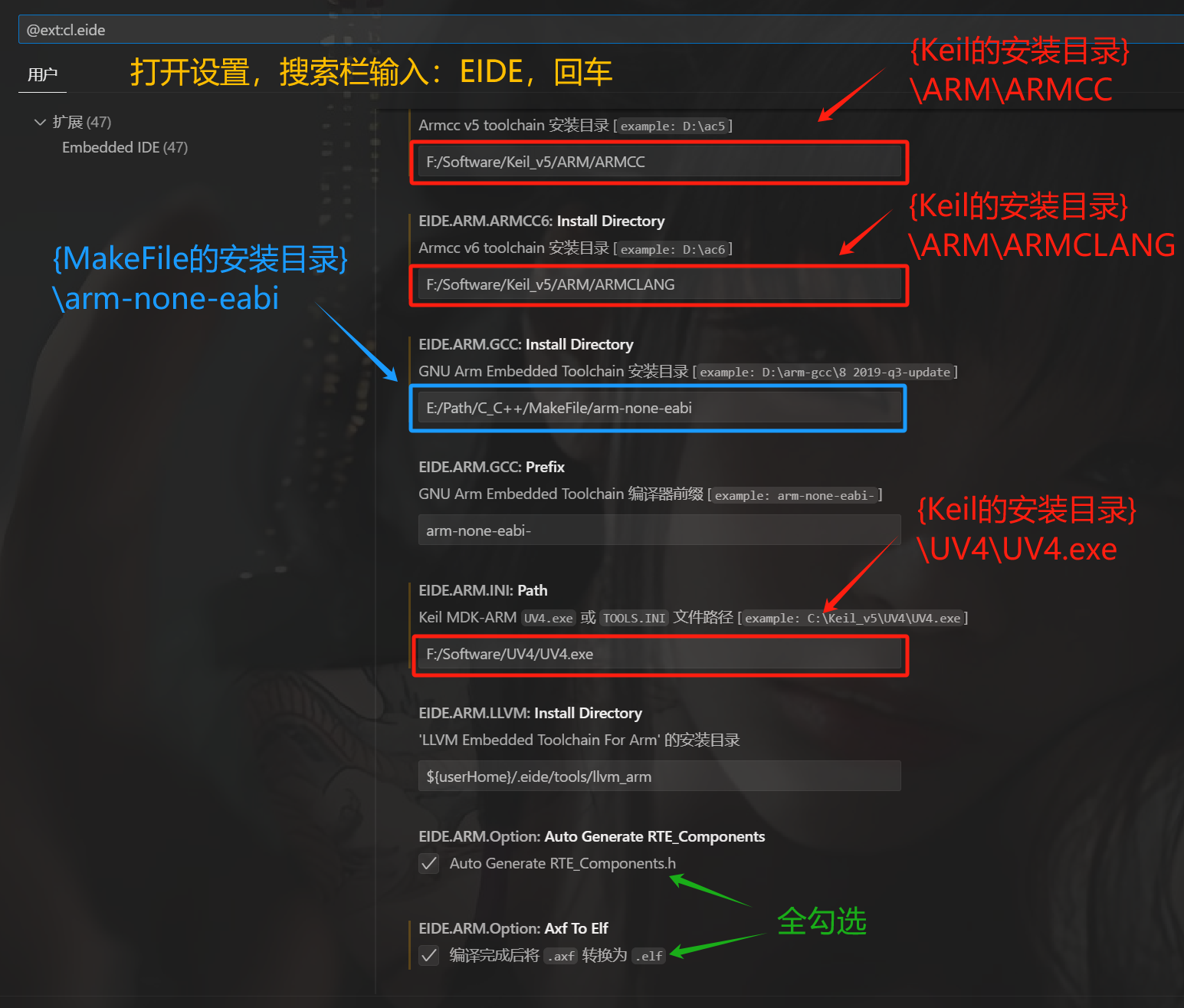

三、配置EIDE工具链：

1. 在你的Keil5的安装目录下找到：

ARMCC文件夹路径
ARMCLANG文件夹路径
UV4.exe程序文件路径

2.安装MakeFile工具，并配置好环境变量（步骤同C/C++编译环境的配置）

在这里插入图片描述

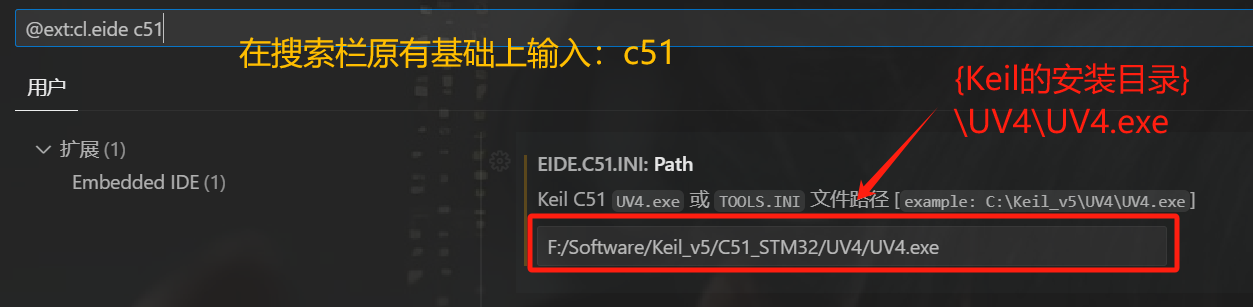

3. 如果你还有C51开发需求的话，还需配置以下路径

在这里插入图片描述

某些人可能会没有ARM文件夹或没有ARMCC文件夹，这时需要去网上下载Keil5的STM32的芯片扩展包，根据自己的芯片型号下载

四、配置setting.json：

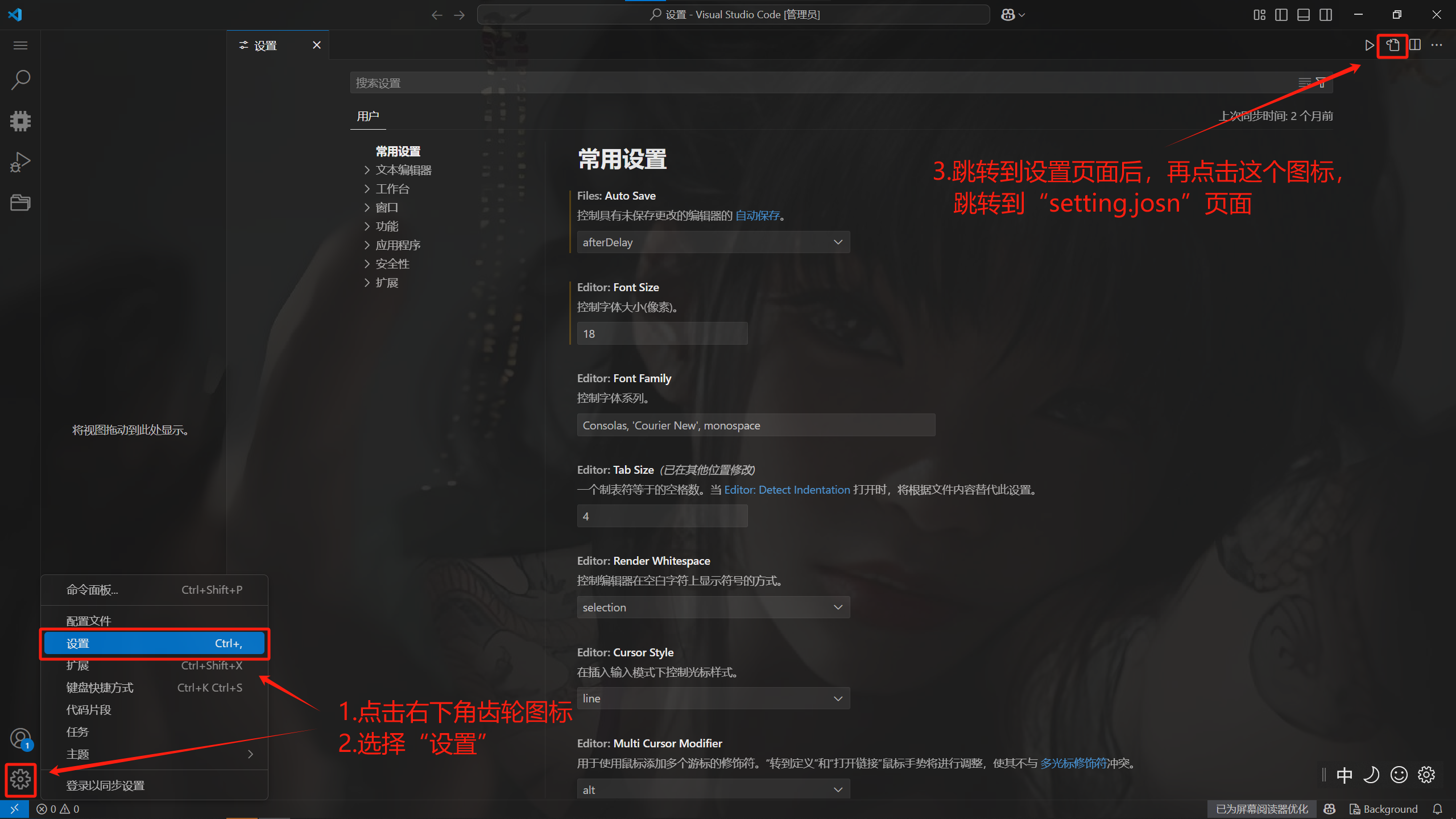

1. 在VS Code中打开settings.json文件：

在这里插入图片描述

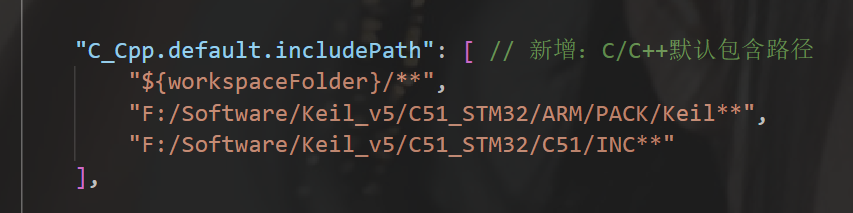

2. 头文件路径配置：

根据自己的情况自定义一下，这里定义了之后，就不会报错头文件引用相关的了，如果需要写其他板子，比如TI，那么在这里添加一下TI的头文件路径就行了

在这里插入图片描述

注意：

1. 这里还是要用/而不是\（避免转义字符问题）
2. 多条语句之间用,分隔开

3. 不要一股脑全写上去，否则索引效率会变得极低，根据需求适当注释或开放一些即可

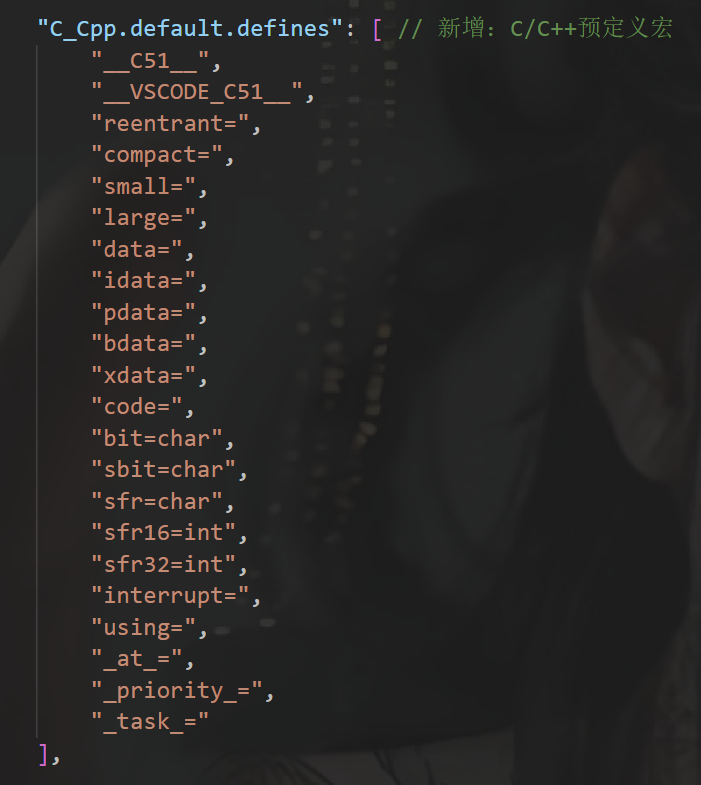

2. 宏定义配置：

由于嵌入式的c语言和标准c语言不太一样，所以我们这里配置一下宏定义，防止一些变量没有（主要是C51）

实在不知道如何配置的，可以把你现在的json配置和需要补充的json配置发给AI，让它给你补充，然后你将相应路径修改正确即可
以上及之后的json配置均参考于B站UP“左岚”，大家可以去关注一下

五、EIDE项目配置：

1. 构建器配置：

我们一般不直接用VScode创建工程，而是利用Keil_v5创建工程后----再利用EIDE导入工程，这样构建器的配置基本就自动完成了（否则从0开始配置麻烦得很）

构建器等同于Keil_v5中的”魔法棒“

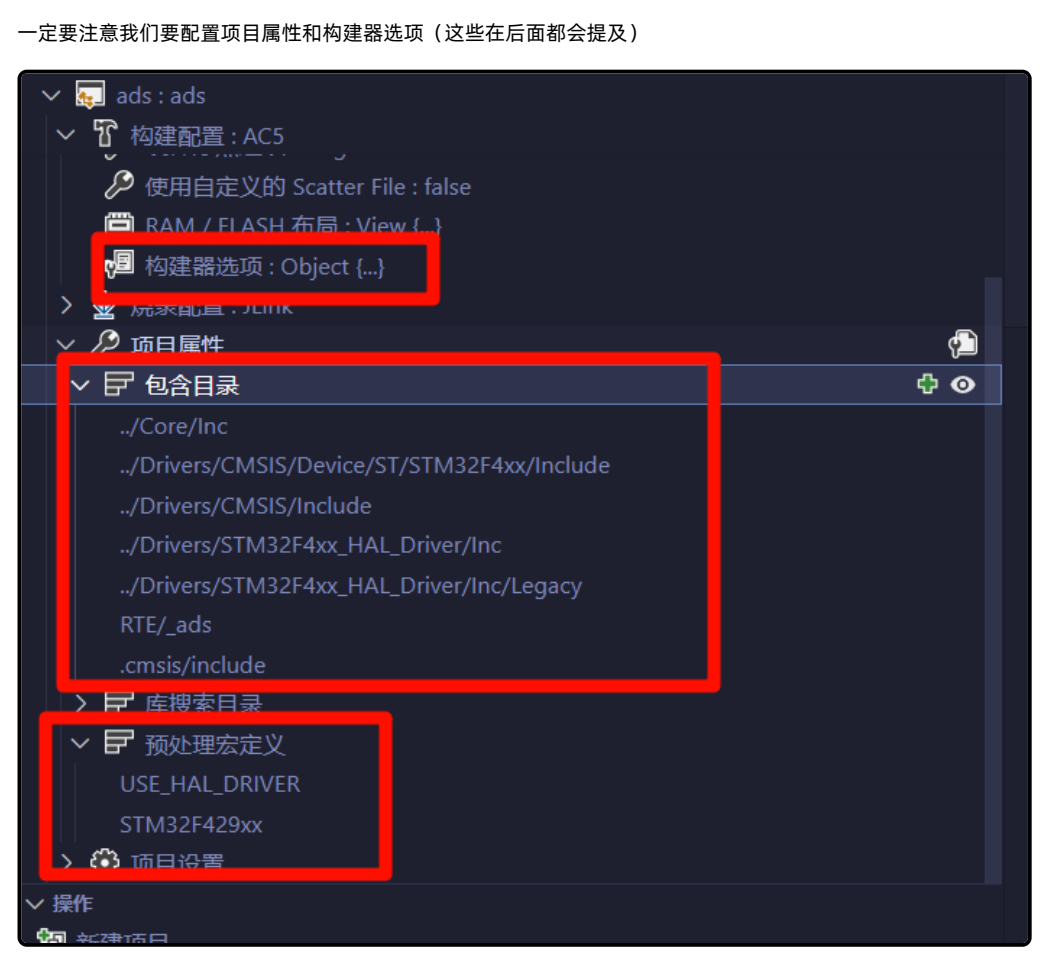

2. 项目属性配置：

包含目录：和Keil一样，如果编译时，头文件报错，包含头文件路径即可
预处理宏定义：报错未选择芯片型号，此时在这里添加相应芯片型号即可

在这里我们就基本完成了在 VScode 上进行单片机代码的编辑、编译功能了 ---- 如果你只对C51开发有需求，那可以不用往下看了

配置STM32烧录、调试环境

一、配置STM32烧录环境

C51不建议用VsCode+EIDE进行烧录，直接用STC官方烧录软件即可

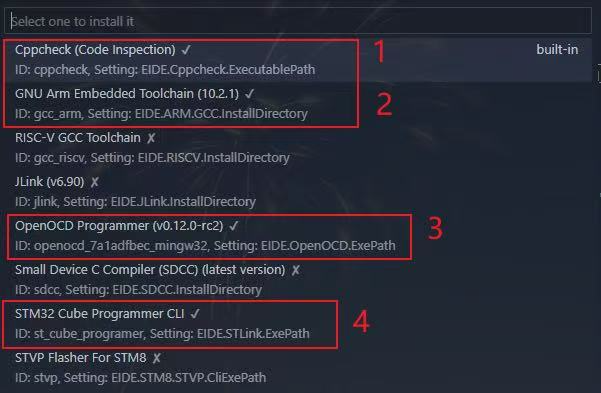

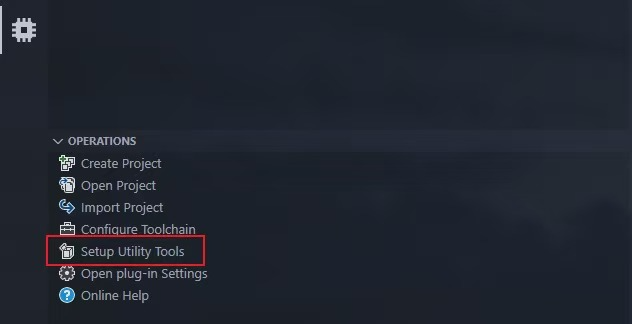

1. 打开EIDE项目资源管理器

这些工具会自动安装至C:/.eide用户文件夹

在这里插入图片描述

自此我们就已经能用 VScode 实现代码烧录功能了

二、配置STM32调试环境

C51由于没有提供相关接口，所以无法软件调试 ---- 可以用LCD打印变量值达到调试目的

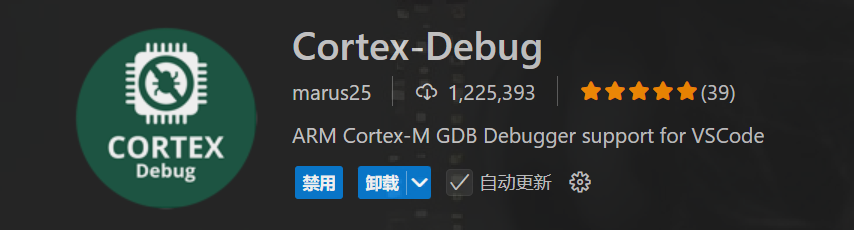

1. 在VsCode的插件库安装Cortex-Debug：

在这里插入图片描述

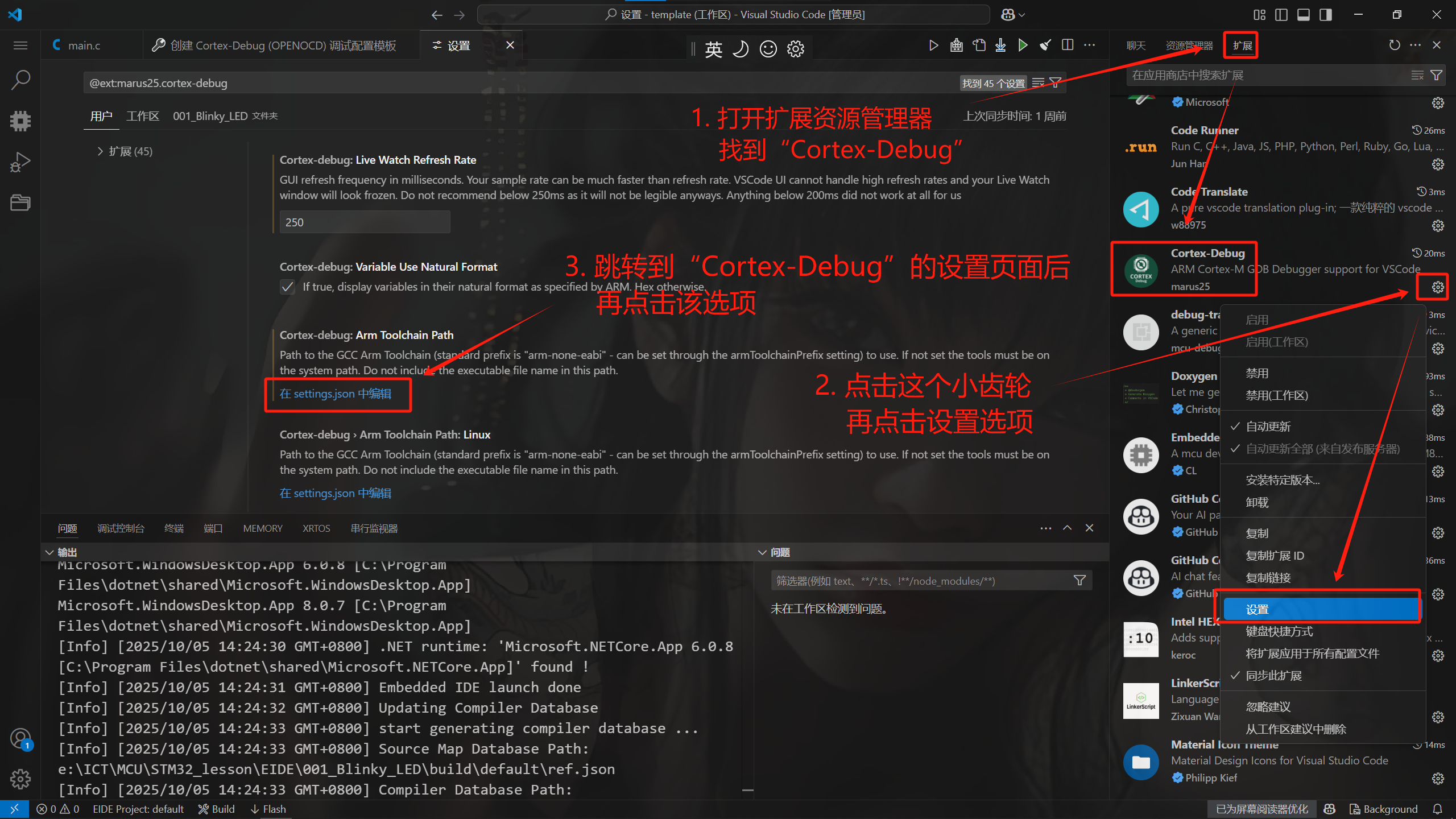

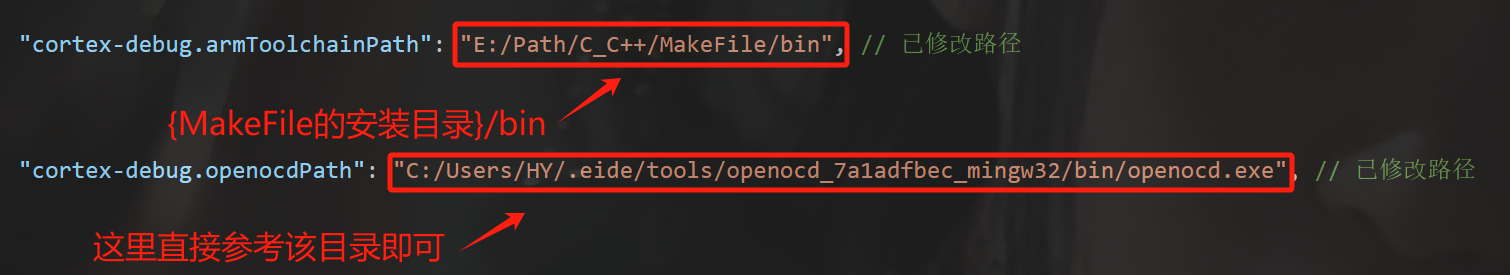

2. 配置Cortex-Debug工具链

在这里插入图片描述

这里的第一条工具链路径，只要是GDB.exe所在路径下即可，看情况设置（通常都是在bin路径下）

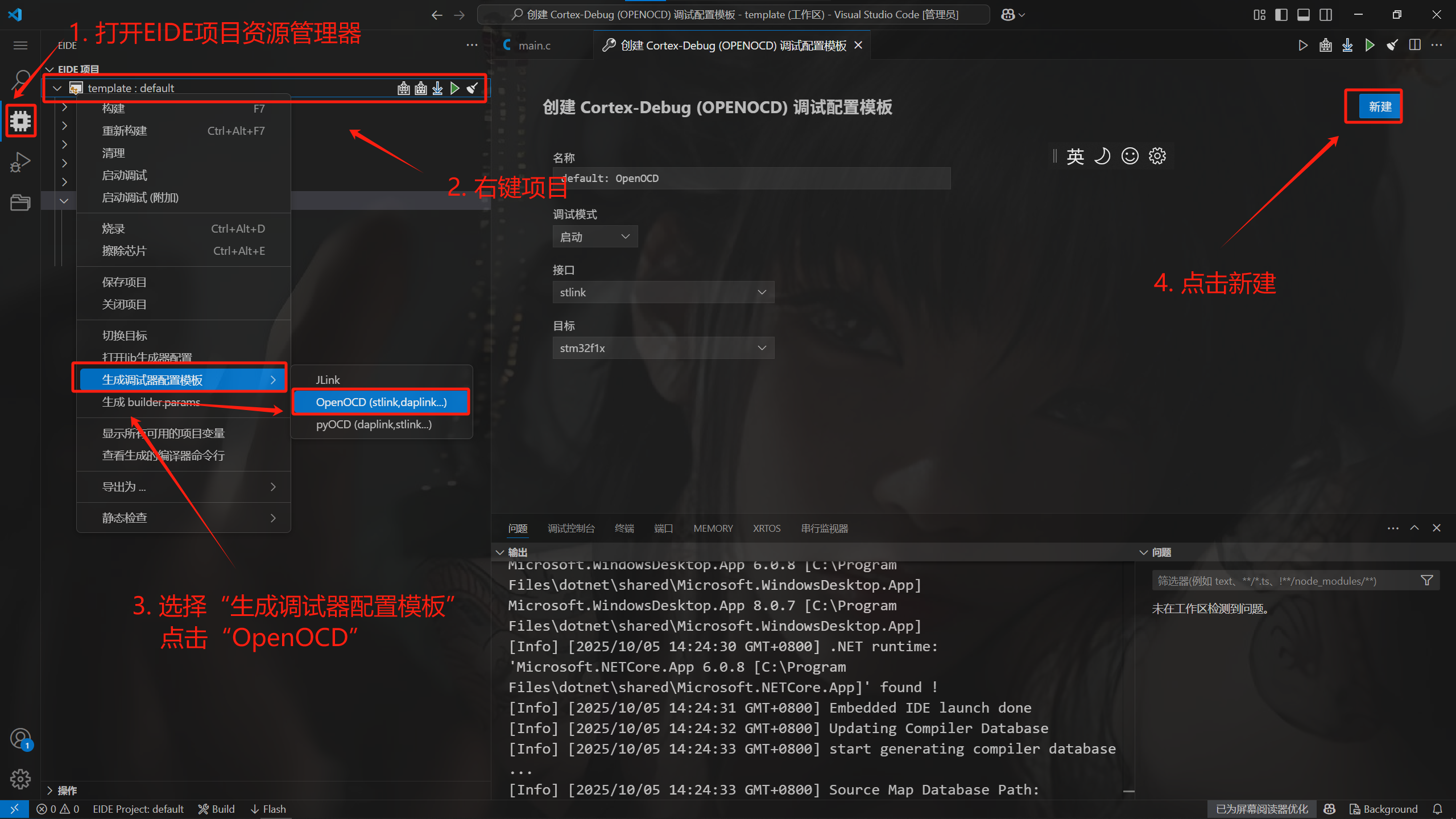

3. 生成调试文件

这里要先编译、烧录代码后才能开始调试

在这里插入图片描述

拓展插件推荐：

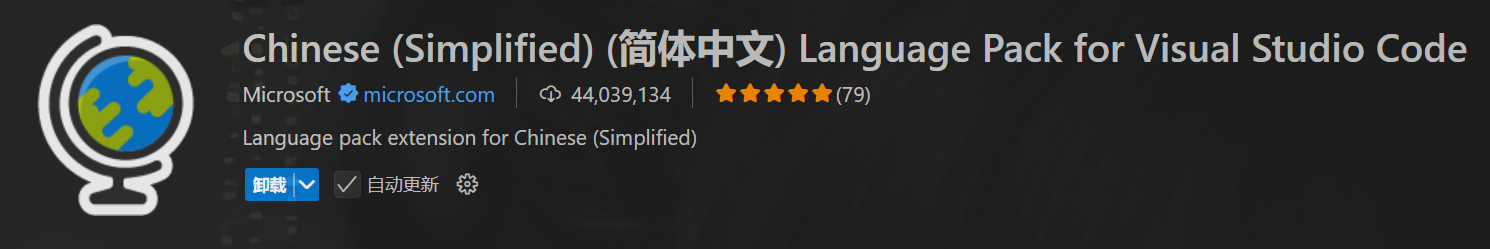

1. 汉化插件：可以把VsCode的界面汉化

在这里插入图片描述

2. 背景插件：可以让你的 Vscode 变得更优雅

在这里插入图片描述

由于该插件需要改动 VScode 这个软件的底层代码，所以 VScode 会报错“软件似乎损坏，请重新安装…”，忽略就好了

3. 文件标识插件：可以让你的文件图标变得更优雅

在这里插入图片描述

常见问题解决方案：

烧录相关问题

烧录失败：检查连接线路和驱动安装
芯片锁死：
1. 调换SWD和SWK接口
2. 使用STM32CubeMX软件尝试解锁
3. 按住复位键，点击下载时松开
4. 联系供应商（可能需要BOOT0引脚短接3.3V）

编码与文件问题

注释乱码：
1. 检查文件编码格式（GBK/UTF-8一致性）
2. 确保编辑器正确识别文件编码
3. 避免在不同编码间错误转换
4. 注意跨平台传输的编码兼容性
文件无法访问：
1. 检查头文件声明和路径正确性
2. 确保路径不含中文字符
3. 在eide.json中添加缺失文件引用
4. EIDE项目，C/C++属性栏的包含目录中添加该文件路径
