软件系统核心关系全解析:除聚合外的 6 大关键类型与应用场景
摘要
软件系统的模块化设计与架构稳定性,依赖于对元素(组件、对象、模块)间关系的清晰定义。本文聚焦除 “聚合关系” 外,软件系统中最核心的 6 种关系(关联、依赖、泛化、组合、实现、协作),通过 “定义 + 核心特点 + 实战示例” 的结构,拆解每种关系的本质差异与适用场景,并通过对比表格明确选型逻辑。最终帮助技术人员在系统设计、需求复盘、架构优化中,精准运用关系模型提升系统可维护性与扩展性,尤其适用于物联网、边缘计算等复杂系统的结构梳理。
一、引言:为什么要关注软件系统中的 “关系”?
软件系统并非孤立元素的堆砌,而是通过 “关系” 将分散的组件(如边缘网关的硬件模块、用户系统的角色类、API 的接口与实现)串联成有机整体。清晰的关系定义能解决三大核心问题:
- 降低耦合:明确元素间的依赖边界(如 “依赖关系” 是临时交互,而非强绑定),避免修改一个组件引发连锁故障;
- 提升复用:通过 “泛化”“实现” 等关系复用通用逻辑(如 “用户” 类的属性可被 “管理者”“租户” 继承);
- 简化复盘:系统故障或需求迭代时,可通过关系图谱快速定位影响范围(如 “组合关系” 的部分故障会直接影响整体)。
本文重点解析除 “聚合关系”(松散的整体 - 部分,如边缘网关与接入设备)外,6 种高频使用的系统关系。

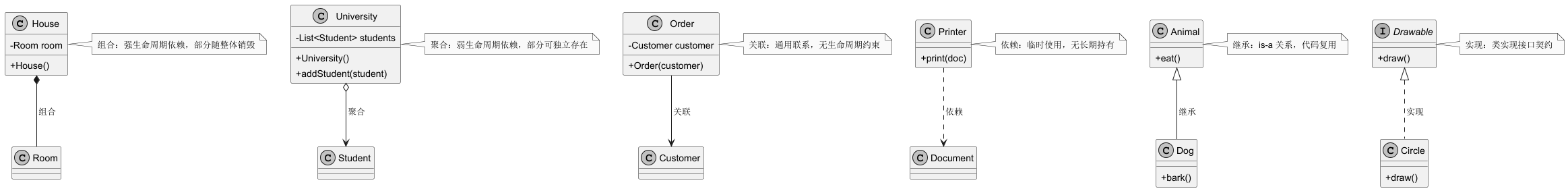

二、软件系统 6 大核心关系深度拆解
(一)关联关系:对象间的 “静态连接”
1. 定义
描述两个或多个对象间的长期、静态关联,通常体现 “拥有” 或 “交互” 逻辑,是系统中最基础的结构化关系。
2. 核心特点
- 具有方向性(单向 / 双向):如 “网关控制设备” 是单向关联,“租户与网关” 是双向关联(租户拥有网关,网关归属租户);
- 关系强度弱于聚合 / 组合,不强调 “整体 - 部分”,仅体现 “存在联系”;
- 通常通过对象的属性直接关联(而非临时调用)。
3. 实战示例(物联网边缘网关系统)
“租户” 与 “边缘网关” 的关联:一个租户可拥有多个网关,一个网关仅归属一个租户。代码层面通过类属性体现关联:
java
运行
// 租户类(拥有多个网关)
public class Tenant {private String tenantId;private List<Gateway> ownedGateways; // 关联网关列表(双向关联的一端)
}// 网关类(归属一个租户)
public class Gateway {private String gatewayId;private Tenant belongTenant; // 关联所属租户(双向关联的另一端)
}
(二)依赖关系:元素间的 “临时交互”
1. 定义
一个元素(如模块、类)的功能实现,临时依赖另一个元素的能力,体现 “使用” 逻辑,关系随功能执行动态产生与消失。
2. 核心特点
- 临时性:依赖仅在特定操作中存在(如 “数据上报” 时调用 “加密工具”,上报结束后依赖解除);
- 弱耦合:依赖方(如数据上报模块)的变化可能影响被依赖方(如加密工具),但反之影响极小;
- 通常通过 “方法参数”“局部变量” 或 “静态方法调用” 实现,不通过对象属性长期绑定。
3. 实战示例(物联网边缘网关系统)
“边缘网关数据上报模块” 依赖 “加密工具类”:上报数据前需调用加密工具的encrypt()
方法,确保数据传输安全,上报完成后依赖终止:
java
运行
// 数据上报模块(依赖方)
public class DataReportModule {// 临时依赖加密工具(通过方法参数传入)public void reportData(String data, EncryptTool encryptTool) {String encryptedData = encryptTool.encrypt(data); // 临时调用依赖方功能// 执行数据上报逻辑}
}// 加密工具类(被依赖方)
public class EncryptTool {public String encrypt(String content) {// 加密逻辑return encryptedContent;}
}
(三)泛化关系:“一般与特殊” 的继承扩展
1. 定义
又称 “继承关系”,描述一个 “特殊元素”(子类)继承 “一般元素”(父类)的结构与行为,并可扩展专属功能,体现 “is-a” 逻辑(如 “管理者是一种用户”)。
2. 核心特点
- 父类是 “通用模板”:定义共性属性与方法(如 “用户” 的用户名、登录功能);
- 子类是 “特殊实现”:自动继承父类能力,可重写父类方法或新增专属功能(如 “管理者” 新增 “系统配置” 方法);
- 具有传递性:子类继承父类,父类可继承更顶层的类(如 “开发者”→“用户”→“系统主体”)。
3. 实战示例(物联网边缘网关系统用户体系)
“用户” 为父类,“管理者”“租户”“开发者” 为子类,继承共性并扩展特性:
java
运行
// 父类:通用用户(定义共性)
public class User {protected String username;protected String password;// 共性方法:登录public boolean login(String inputPwd) {return this.password.equals(inputPwd);}
}// 子类:管理者(扩展系统配置功能)
public class Admin extends User {// 专属属性:系统权限列表private List<String> systemPermissions;// 专属方法:配置系统public void configureSystem(String config) {// 系统配置逻辑}
}// 子类:租户(扩展资源管理功能)
public class TenantUser extends User {// 专属属性:租赁资源范围private String resourceScope;// 专属方法:查看租户设备public List<Device> getTenantDevices() {// 资源查询逻辑}
}
(四)组合关系:“不可分割” 的整体 - 部分
1. 定义
强耦合的 “整体 - 部分” 关系,部分元素的生命周期完全依赖整体(整体创建时部分创建,整体销毁时部分必须销毁),体现 “contains-a” 的强绑定逻辑。
2. 核心特点
- 生命周期绑定:部分不能脱离整体独立存在(如 “网关的 CPU 模块” 无法脱离网关单独工作);
- 整体对部分有绝对控制权:负责部分的创建、初始化、销毁(如网关启动时自动初始化 CPU、内存模块);
- 与聚合关系的核心区别:聚合的部分可独立(如网关与设备),组合的部分不可独立。
3. 实战示例(物联网边缘网关系统)
“边缘网关” 与 “内置硬件模块”(CPU、内存、通信模块)的组合:网关出厂时硬件模块已集成,网关报废时模块也无法复用:
java
运行
// 整体:边缘网关
public class Gateway {private CpuModule cpu;private MemoryModule memory;private NetworkModule network;// 网关初始化时,自动创建硬件模块(部分随整体创建)public Gateway() {this.cpu = new CpuModule();this.memory = new MemoryModule();this.network = new NetworkModule();}// 网关销毁时,硬件模块也随之销毁(部分随整体销毁)public void destroy() {this.cpu = null;this.memory = null;this.network = null;}
}// 部分:CPU模块(不可独立存在)
class CpuModule {public void run() {// CPU运行逻辑}
}
(五)实现关系:“规范与落地” 的契约绑定
1. 定义
一个 “规范元素”(如接口、抽象类)定义功能契约(“做什么”),一个 “实现元素”(如具体类)落地契约逻辑(“怎么做”),体现 “契约 - 实现” 的解耦逻辑。
2. 核心特点
- 解耦性:依赖方仅关注接口规范,不依赖具体实现(如 “数据查询” 依赖
DeviceDataApi
接口,无需关心是边缘网关还是云端实现); - 多对多支持:一个接口可被多个类实现(如
DeviceDataApi
可由边缘服务、云端服务分别实现),一个类可实现多个接口; - 便于扩展:替换实现类时无需修改依赖方代码(如从 “边缘数据查询” 切换为 “云端数据查询”,仅需更换实现类)。
3. 实战示例(物联网边缘网关系统 API 层)
“设备数据查询接口”(DeviceDataApi
)定义规范,“边缘网关数据服务” 与 “云端数据服务” 分别实现:
java
运行
// 接口:定义数据查询规范(契约)
public interface DeviceDataApi {// 仅定义方法签名(做什么)DeviceRealTimeData getRealTimeData(String deviceId);
}// 实现类1:边缘网关数据服务(落地边缘查询逻辑)
public class EdgeDataService implements DeviceDataApi {@Overridepublic DeviceRealTimeData getRealTimeData(String deviceId) {// 从边缘网关本地缓存获取数据(怎么做)return localCache.get(deviceId);}
}// 实现类2:云端数据服务(落地云端查询逻辑)
public class CloudDataService implements DeviceDataApi {@Overridepublic DeviceRealTimeData getRealTimeData(String deviceId) {// 从云端数据库获取数据(怎么做)return cloudDb.query(deviceId);}
}
(六)协作关系:“动态协同” 的功能闭环
1. 定义
多个元素(组件、模块)为完成特定业务功能(如告警、数据同步),临时通过消息传递、事件触发形成协同关系,体现 “过程性” 的动态交互。
2. 核心特点
- 动态性:协作仅在功能执行时存在(如 “设备异常告警” 流程启动时,各模块协同;流程结束后协作解除);
- 职责分工:参与协作的元素各司其职(如传感器采集数据、网关检测异常、告警模块生成通知、日志模块记录事件);
- 无强绑定:协作元素间通常通过 “事件总线”“消息队列” 交互,而非直接依赖(如网关发送 “数据异常事件”,告警模块订阅该事件并响应)。
3. 实战示例(物联网边缘网关系统告警流程)
“设备温度超阈值告警” 的协作流程:
- 传感器模块:采集设备温度数据,发送 “数据采集事件”;
- 边缘网关分析模块:订阅 “数据采集事件”,检测到温度>30℃,发送 “数据异常事件”;
- 告警模块:订阅 “数据异常事件”,生成告警信息,发送 “告警生成事件”;
- 通知模块:订阅 “告警生成事件”,向管理者发送短信通知;
- 日志模块:订阅 “告警生成事件”,记录告警日志。
各模块平时独立运行,仅在 “异常发生” 时通过事件协同,形成功能闭环。
三、核心关系对比与选型指南
为避免混淆,从 “关系强度”“生命周期依赖”“核心意图”“适用场景” 四个维度对比 6 大关系:
关系类型 | 关系强度 | 部分是否可独立(整体 - 部分场景) | 核心意图 | 典型适用场景 |
---|---|---|---|---|
关联 | 弱(静态) | 不涉及整体 - 部分 | 描述对象长期连接 | 租户与网关的 “归属” 关系 |
依赖 | 最弱(临时) | 不涉及整体 - 部分 | 描述元素临时使用 | 数据上报依赖加密工具 |
泛化 | 中(继承) | 不涉及整体 - 部分 | 一般→特殊的扩展 | 管理者、租户继承 “用户” 类 |
组合 | 强(静态) | 否(部分依赖整体) | 不可分割的整体 - 部分 | 网关与内置硬件模块 |
实现 | 中(契约) | 不涉及整体 - 部分 | 接口规范→落地实现 | API 接口与边缘 / 云端服务实现 |
协作 | 动态(临时) | 不涉及整体 - 部分 | 多元素协同完成功能 | 设备异常告警的多模块交互 |
四、总结与复盘要点
1. 核心结论
软件系统的关系设计,本质是 “定义元素间的交互规则与边界”:
- 需长期绑定的结构用关联,临时使用的功能用依赖;
- 整体 - 部分关系中,松散独立用聚合,不可分割用组合;
- 通用逻辑复用用泛化,规范落地解耦用实现;
- 多模块动态协同用协作。
2. 复盘与应用建议
- 系统设计阶段:通过关系图谱梳理组件交互(如边缘网关系统中,先明确 “网关与硬件模块是组合”“网关与设备是聚合”,再推进开发);
- 故障排查阶段:根据关系定位影响范围(如组合关系的 CPU 模块故障,会直接导致网关不可用;聚合关系的设备故障,不影响网关本身);
- 需求迭代阶段:基于关系评估修改成本(如修改泛化父类的方法,需同步检查所有子类;修改实现类,无需修改接口依赖方)。
通过精准运用这些关系模型,可显著提升系统的可维护性、扩展性,尤其适用于物联网、边缘计算等组件繁多、交互复杂的大型系统。
以上内容结构清晰、重点突出,既适合技术团队内部分享系统设计逻辑,也可作为需求复盘、架构优化时的参考文档,帮助快速对齐对系统关系的认知。若需针对某类关系(如组合、实现)结合具体业务场景做更深入的拆解,或补充关系图谱绘制方法,可进一步扩展。
