第三十八章 ESP32S3 SPIFFS 实验
上一章实验中已经成功驱动 SD 卡，并可对 SD 卡进行读写操作，但读写 SD 卡时都是直接读出或写入二进制数据，这样使用起来显得十分不方便，因此本章将介绍 SPIFFS， SPIFFS是一个用于 SPI NOR flash 设备的嵌入式文件系统，支持磨损均衡以及文件系统一致性检查等功能。通过本章的学习，将学习到 SPIFFS 的基本使用。
本章分为如下几个小节：
38.1 SPIFFS 简介
38.2 硬件设计
38.3 程序设计
38.4 下载验证
38.1 SPIFFS 介绍
SPIFFS 是一个专为嵌入式系统和物联网（IoT）设备设计的开源文件系统。它的名字是 SPI Flash File System 的缩写，顾名思义，它主要用于在通过 SPI 接口连接的 NOR Flash 存储器上存储文件。SPIFFS 的设计遵循了嵌入式环境的特定约束，其核心特点包括：
特性 | 描述 |
|---|---|
轻量级 | 代码量极小（通常只有几千字节），对 RAM 和 CPU 的资源占用极低，非常适合资源受限的 MCU。 |
掉电安全 | 在设计上考虑了意外断电的情况，通过机制确保文件系统结构不会轻易损坏。 |
动态磨损均衡 | 自动将写操作均匀分布到整个 Flash 存储区，避免某些扇区过早磨损而失效，显著延长 Flash 寿命。 |
基于页管理 | 其内部存储管理基于 Flash 的物理页（Page）和扇区（Sector）结构，效率更高。 |
支持随机访问 | 可以随机读取和写入文件中的任何位置。 |
表38.1.1 SPIFFS核心特点
工作原理与结构：
SPIFFS 将 Flash 存储器视为一个线性的、可寻址的空间，并将其逻辑上组织为以下结构：
- 页 (Page):
这是最基本的读写单元，大小通常与 Flash 芯片的物理页大小对齐（例如 256 字节）。每个页包含数据区和元数据头。元数据头记录了该页的状态（有效、无效、已删除）以及它属于哪个文件。
- 扇区 (Sector):
由多个页组成，是擦除（Erase）操作的基本单元。Flash 存储器只能将位从 1 改为 0（写入），而将 0 改回 1 必须通过扇区擦除。擦除操作非常耗时。SPIFFS 的核心工作之一就是通过垃圾回收（Garbage Collection） 机制，将包含无效数据的扇区进行擦除，使其变为可用状态。
- 文件索引:
SPIFFS 没有传统的目录结构（如 FATFS），所有文件都位于根目录下。它使用一种自定义的线性索引来跟踪文件及其数据页的位置，而不是像 FAT 表那样的结构。
SPIFFS 内部结构示意图：文件数据被分散存储在多个物理页中，通过元数据链接起来。
与常见文件系统的对比：
特性 | SPIFFS | FATFS (用于SD卡) | LittleFS (SPIFFS的替代者) |
|---|---|---|---|
设计目标 | 极简，小文件，NOR Flash | 通用，兼容性，块设备 | 更可靠，更高性能，NOR Flash |
目录支持 | 不支持（只有根目录） | 支持（多级目录） | 支持（有限的多级目录） |
功耗优化 | 一般 | 一般 | 更优（更少的写放大） |
动态磨损均衡 | 支持 | 不支持（需手动管理） | 支持（更优的算法） |
掉电安全性 | 较好 | 一般（易产生碎片错误） | 更好（一致性更强） |
适用介质 | NOR Flash (SPI接口) | SD卡、MMC (块设备) | NOR Flash (SPI接口) |
表38.1.2 SPIFFS与常见文件系统的对比
SPIFFS 是嵌入式领域一个经典的、轻量级的解决方案，特别适合在片外 NOR Flash 上存储配置文件、网页资源、小数据日志等。
然而，由于其已知的缺点和已停止维护的状态，对于新项目，强烈建议考虑其现代替代品—LittleFS。LittleFS 提供了更好的性能、更高的可靠性以及更友好的目录支持，正在成为嵌入式Flash 文件系统的新标准。在 ESP-IDF 中，LittleFS已经得到了很好的支持，其使用方式与SPIFFS 非常相似。
38.2 硬件设计
38.2.1 例程功能
1.在 nor flash 指定区域新建 holle.txt 文件，然后对这文件进行读写操作；
2. LED 闪烁，指示程序正在运行。
38.2.2 硬件资源
1. LED 灯
LED -IO0
2. XL9555
IIC_SDA-IO41
IIC_SCL-IO42
3. SPILCD
CS-IO21
SCK-IO12
SDA-IO11
DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
PWR- IO1_3（XL9555）
RST- IO1_2（XL9555）
4. SPIFFS
38.2.3 原理图
本章实验使用的 SPIFFS 为软件库，因此没有对应的连接原理图。
38.3 程序设计
38.3.1 程序流程图

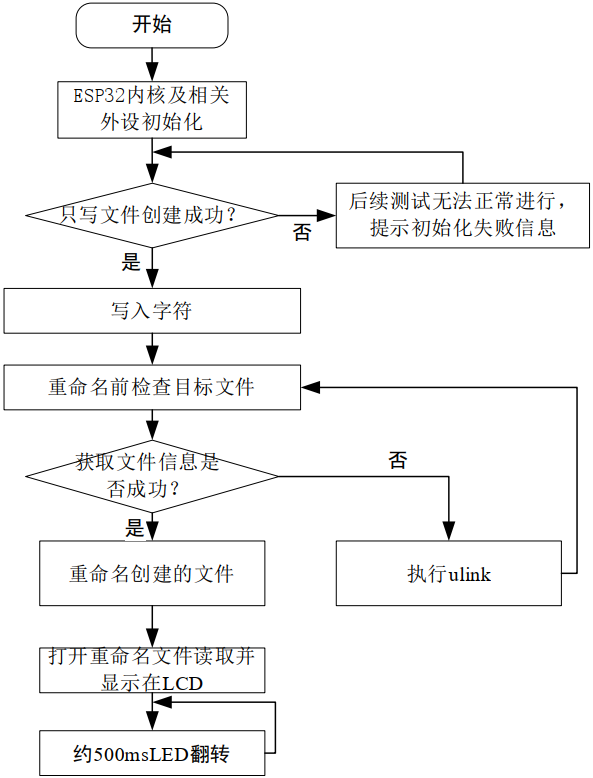

本实验的程序流程图：
图 38.3.1.1 IIC_EXIO 实验程序流程图
38.3.2 SPIFFS 函数解析
在 ESP-IDF 环境中，使用 SPIFFS 通常通过 虚拟文件系统 (VFS) 层进行挂载，然后使用标准的 POSIX 函数（如 open, read, write, close）或 C 库函数（fopen, fprintf, fscanf）进行操作。
（1）注册装载 SPIFFS
该函数使用给定的路径前缀将 SPIFFS 注册并装载到 VFS，其函数原型如下所示：
esp_err_t esp_vfs_spiffs_register(const esp_vfs_spiffs_conf_t * conf);该函数的形参描述，如下表所示：
| 形参 | 描述 |
|---|---|
| conf | 指向 esp_vfs_spiffs_conf_t 配置结构的指针 |
表 38.3.2.1 函数 esp_vfs_spiffs_register ()形参描述
该函数的返回值描述，如下表所示：
| 返回值 | 描述 |
|---|---|
| ESP_OK | 返回： 0，配置成功 |
| ESP_ERR_NO_MEM | 如果无法分配对象 |
| ESP_ERR_INVALID_STATE | 如果已安装或分区已加密 |
| ESP_ERR_NOT_FOUND | 如果找不到 SPIFFS 的分区 |
| ESP_FAIL | 如果装载或格式化失败 |
表 38.3.2.2 函数 esp_vfs_spiffs_register ()返回值描述
该函数使用 esp_vfs_spiffs_conf_t 类型的结构体变量传入，该结构体的定义如下所示：
| 结构体 | 成员变量 | 可选参数 |
|---|---|---|
| esp_vfs_spiffs_conf_t | base_path | 与文件系统关联的文件路径前缀。 |
| partition_label | 可选，要使用的 SPIFFS 分区的标签。如果设置为 NULL，则 f | |
| max_files | 可以同时打开的最大文件数。 | |
| format_if_mount_failed | 如果为 true，则在装载失败时将格式化文件系统。 |
表 38.3.2.3 esp_vfs_spiffs_conf_t 结构体参数值描述
完成上述结构体参数配置之后，可以将结构传递给esp_vfs_spiffs_register 函数，用以实例化
SPIFFS。
（2）获取 SPIFFS 的信息
该函数用于获取 SPIFFS 的信息，其函数原型如下所示：
esp_err_t esp_spiffs_info(const char* partition_label,size_t *total_bytes,size_t *used_bytes);该函数的形参描述，如下表所示：
| 形参 | 描述 |
|---|---|
| param partition_label | 指向分区标签的指针，分区表名称 |
| total_bytes | 文件系统的大小 |
| used_bytes | 文件系统中当前使用的字节数 |
表 38.3.2.4 函数 esp_spiffs_info ()形参描述
该函数的返回值描述，如下表所示：
| 返回值 | 描述 |
|---|---|
| ESP_OK | 返回： 0，配置成功 |
| ESP_FAIL | 如果装载失败 |
表 38.3.2.5 函数 esp_spiffs_info ()返回值描述
（3）注销和卸载 SPIFFS
该函数从 VFS 注销和卸载 SPIFFS，其函数原型如下所示：
esp_err_t esp_vfs_spiffs_unregister(const char* partition_label);该函数的形参描述，如下表所示：
| 形参 | 描述 |
|---|---|
| param partition_label | 指向分区表的指针，分区表名称 |
表 38.3.2.6 函数 esp_vfs_spiffs_unregister ()形参描述
该函数的返回值描述，如下表所示：
| 返回值 | 描述 |
|---|---|
| ESP_OK | 返回： 0，配置成功 |
| ESP_ERR_INVALID_STATE | 已注销 |
表 38.3.2.7 函数 esp_vfs_spiffs_unregister ()返回值描述
38.3.3 SPIFFS 驱动解析
在IDF版的StandardExampleIDF(v5.3.x)\27_spiffs例程中，在分区表中添加 了 SPIFFS 的内容 ， 27_spiffs\components\BSP 路径下并无新的驱动文件增加。分区表内容如下：
Name | Type | SubType | Offset | Size | Flags |
|---|---|---|---|---|---|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
（1）my_spiffs.h
#define DEFAULT_FD_NUM 5 /* 默认最大可打开文件数量 */
#define DEFAULT_MOUNT_POINT "/spiffs" /* 文件系统名称 *//* 函数声明 */
esp_err_t spiffs_init(char *partition_label, char *mount_point, size_t max_files); /* spiffs初始化 */（2）my_spiffs.c
static const char *spiffs_tag = "spiffs";/*** @brief spiffs初始化* @param partition_label:分区表的分区名称* @param mount_point:文件系统关联的文件路径前缀* @param max_files:可以同时打开的最大文件数* @retval ESP_OK:成功; ESP_FAIL:失败*/
esp_err_t spiffs_init(char *partition_label, char *mount_point, size_t max_files)
{size_t total = 0; /* SPIFFS总容量 */size_t used = 0; /* SPIFFS已使用的容量 */esp_vfs_spiffs_conf_t spiffs_conf = { /* 配置spiffs文件系统的参数 */.base_path = mount_point, /* 磁盘路径,比如"0:","1:" */.partition_label = partition_label, /* 分区表的分区名称 */.max_files = max_files, /* 最大可同时打开的文件数 */.format_if_mount_failed = true, /* 挂载失败则格式化文件系统 */};esp_err_t ret = esp_vfs_spiffs_register(&spiffs_conf); /* 初始化和挂载SPIFFS分区 */if (ret != ESP_OK){if (ret == ESP_FAIL){ESP_LOGE(spiffs_tag, "Failed to mount or format filesystem");}else if (ret == ESP_ERR_NOT_FOUND){ESP_LOGE(spiffs_tag, "Failed to find SPIFFS partition");}else{ESP_LOGE(spiffs_tag, "Failed to initialize SPIFFS (%s)", esp_err_to_name(ret));}return ESP_FAIL;}ret = esp_spiffs_info(spiffs_conf.partition_label, &total, &used); /* 获取SPIFFS的总容量和已使用的容量 */if (ret != ESP_OK){ESP_LOGI(spiffs_tag, "Failed to get SPIFFS partition information (%s)", esp_err_to_name(ret));}else{ESP_LOGI(spiffs_tag, "Partition size: total: %d Bytes, used: %d Bytes", total, used);}return ret;
}/*** @brief 注销spiffs* @param partition_label:分区表的分区名称* @retval ESP_OK:注销成功; 其他:失败*/
esp_err_t spiffs_deinit(char *partition_label)
{return esp_vfs_spiffs_unregister(partition_label);
}
38.3.4 CMakeLists.txt 文件
打开本实验 BSP 下的 CMakeLists.txt 文件，其内容如下所示：
set(src_dirsLEDMYIICXL9555MYSPISPILCDSPIFFS)set(include_dirsLEDMYIICXL9555MYSPISPILCDSPIFFS)set(requiresdriveresp_lcdspiffs)idf_component_register(SRC_DIRS ${src_dirs} INCLUDE_DIRS ${include_dirs} REQUIRES ${requires})component_compile_options(-ffast-math -O3 -Wno-error=format=-Wno-format)38.3.5 实验应用代码
打开 main/main.c 文件，该文件定义了工程入口函数，名为 app_main。该函数代码如下。
#define WRITE_DATA "ALIENTEK ESP32-S3" /* 写入数据 *//*** @brief 测试spiffs* @param 无* @retval 无*/
void spiffs_test(void)
{ESP_LOGI("spiffs_test", "Opening file");FILE *file_obj = fopen("/spiffs/hello.txt", "w"); /* 建立一个名为/spiffs/hello.txt的只写文件 */if (file_obj == NULL){ESP_LOGE("spiffs_test", "Failed to open file for writing");}fprintf(file_obj, WRITE_DATA); /* 写入字符 */fclose(file_obj); /* 关闭文件 */ESP_LOGI("spiffs_test", "File written");/* 重命名之前检查目标文件是否存在 */struct stat st;if (stat("/spiffs/foo.txt", &st) == 0) /* 获取文件信息，获取成功返回0 */{/* 从文件系统中删除一个名称。如果名称是文件的最后一个连接，并且没有其它进程将文件打开，名称对应的文件会实际被删除。 */unlink("/spiffs/foo.txt");}/* 重命名创建的文件 */ESP_LOGI("spiffs_test", "Renaming file");if (rename("/spiffs/hello.txt", "/spiffs/foo.txt") != 0){ESP_LOGE("spiffs_test", "Rename failed");}/* 打开重命名的文件并读取 */ESP_LOGI("spiffs_test", "Reading file");file_obj = fopen("/spiffs/foo.txt", "r");if (file_obj == NULL){ESP_LOGE("spiffs_test", "Failed to open file for reading");}char line[64];fgets(line, sizeof(line), file_obj); /* 从指定的流中读取数据 */fclose(file_obj);char *pos = strchr(line, '\n'); /* 指针pos指向第一个找到‘\n’ */if (pos){*pos = '\0'; /* 将‘\n’替换为‘\0’ */}ESP_LOGI("spiffs_test", "Read from file: '%s'", line);spilcd_show_string(110, 130, 200, 16, 16, line, BLUE);
}/*** @brief 程序入口* @param 无* @retval 无*/
void app_main(void)
{esp_err_t ret;ret = nvs_flash_init(); /* 初始化NVS */if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND){ESP_ERROR_CHECK(nvs_flash_erase());ESP_ERROR_CHECK(nvs_flash_init());}led_init(); /* LED初始化 */my_spi_init(); /* SPI初始化 */myiic_init(); /* MYIIC初始化 */xl9555_init(); /* XL9555初始化 */spilcd_init(); /* SPILCD初始化 */ESP_ERROR_CHECK(spiffs_init("storage", DEFAULT_MOUNT_POINT, DEFAULT_FD_NUM)); /* SPIFFS初始化 */spilcd_show_string(30, 50, 200, 16, 16, "ESP32-S3", RED);spilcd_show_string(30, 70, 200, 16, 16, "SPIFFS TEST", RED);spilcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);spilcd_show_string(30, 130, 200, 16, 16, "Read Text:", RED);spiffs_test(); /* SPIFFS测试 */while (1){LED0_TOGGLE();vTaskDelay(pdMS_TO_TICKS(500));}
}
在 SPIFFS 驱动中，首先初始化并挂载了一个 SPIFFS 分区，然后使用 POSIX 和 C 库 API 写入和读取数据。
可以看到，本实验的应用代码中，在一系列初始化之后，配置 spiffs文件系统各个参数，再
建立一个名为/spiffs/hello.txt 的只写文件， LED 闪烁表明程序正在运行。
38.4 下载验证
在完成编译和烧录操作后，在指定区域新建 hello.txt 文件，然后对这文件进行读写操作。

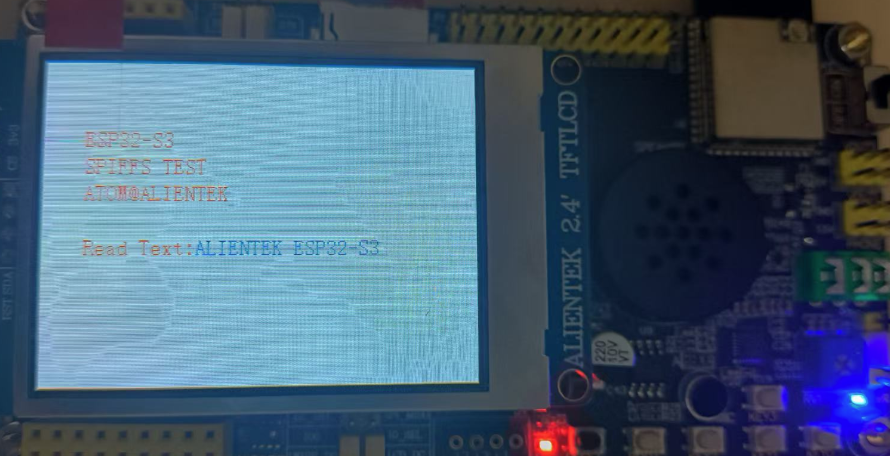

图 38.4.1 程序运行效果图
