【2025最新】ArcGIS for JS 实现地图卷帘效果

ArcGIS for JS 地图卷帘效果的两种方法

本文适用 ArcGIS JS API 4.28-4.33 版本，核心功能是实现 “地图卷帘效果”—— 通过在同一个地图视图中加载两种不同类型的底图（街道地图和卫星影像），并借助 Swipe（卷帘）组件，让用户可以拖动分隔线，直观对比两种底图在同一区域的显示差异，常见于地理信息对比分析场景（如城市变迁、地形差异查看等）。

工具 /插件/系统 名	版本	说明
ArcGIS JS API	4.28~4.33	地图核心能力（底图加载、视图渲染）
天地图服务	-	提供街道、卫星、地形等底图数据源

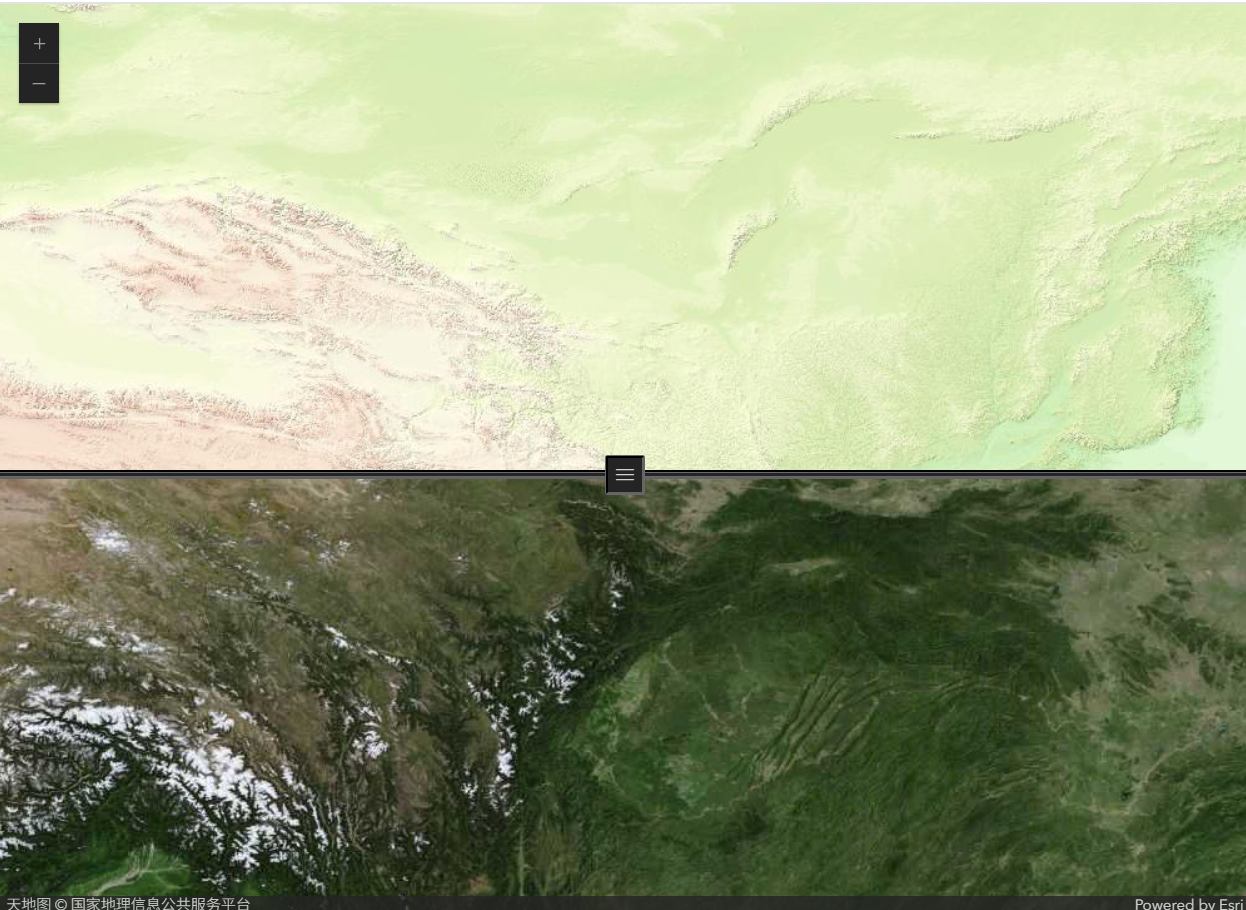

效果图

效果图

一、核心功能实现

针对基础引入过程，本文将不过多赘述，有需要的，可自行查阅 《【2025最新】arcgis for js 如何引入前端项目，并使用插件的功能》

二、方案1：通过Swipe组件方法进行实现（适用4.32以下版本）

2.1 核心模块与天地图资源加载

const  [Map, MapView, Swipe] = await $arcgis.import( ["@arcgis/core/Map","@arcgis/core/views/MapView","@arcgis/core/widgets/Swipe"]);import { loadTiandituBasemap } from './js/tiandituLoader.js';const { config, getUrlTemplate, WebTileLayer, tileInfo } = await loadTiandituBasemap();

这是代码的 “资源初始化阶段”，负责加载实现地图功能的核心模块和天地图底图资源：

• ArcGIS 模块动态导入：

  • 使用 $arcgis.import() 方法（ArcGIS API 4.x 推荐的动态导入方式）加载三个关键模块：

    • Map：用于创建地图实例，管理地图的图层集合；

    • MapView：用于创建 2D 地图视图，控制地图的显示位置、缩放级别等交互属性；

    • Swipe：卷帘微件模块，是实现 “卷帘对比” 效果的核心组件。

  • 通过数组解构赋值，将导入的模块直接赋值给 Map、MapView、Swipe 变量，方便后续使用。

• 天地图资源加载：

  • 从本地 ./js/tiandituLoader.js 文件中导入 loadTiandituBasemap 函数（该函数是自定义的天地图加载工具，封装了天地图底图的配置逻辑）；

  • 调用 loadTiandituBasemap() 并通过解构赋值获取四个关键参数：

    • config：天地图配置信息（如子域名、空间参考等）；

    • getUrlTemplate：获取天地图底图 URL 模板的函数（不同类型底图（街道、卫星）对应不同 URL）；

    • WebTileLayer：ArcGIS 的 “网络切片图层” 类（天地图底图以切片形式提供，需用该类加载）；

    • tileInfo：天地图切片的信息（如切片大小、比例尺等），确保 ArcGIS 能正确解析和渲染天地图切片。

2.2 底图图层定义与实例化

// 定义可用于对比的图层const layers =  [{id: "streets",name: "街道地图",type: "街道",url: getUrlTemplate('img'),opacity: 1},{id: "satellite",name: "卫星影像",type: "卫星",url: getUrlTemplate('ter'),opacity: 1}];// 加载所有图层const layerInstances = {}, allLayers =  [];layers.forEach(layerInfo => {let layer = new WebTileLayer({urlTemplate: layerInfo.url,opacity: layerInfo.opacity,copyright: "天地图 © 国家地理信息公共服务平台",spatialReference: config.spatialReference,tileInfo: tileInfo});if (layer) {layerInstances [layerInfo.id] = layer;allLayers.push(layer);}});

这部分负责 “定义对比图层” 并 “创建图层实例”，是实现卷帘对比的 “数据基础”：

• 图层配置数组：

  • layers 数组定义了两个用于对比的底图图层（街道地图和卫星影像），每个图层对象包含五个属性：

    • id：图层唯一标识（后续通过 ID 快速获取图层实例）；

    • name：图层名称（用于显示，如图例说明）；

    • type：图层类型（标识是街道还是卫星图）；

    • url：调用 getUrlTemplate() 生成的底图 URL 模板（'img' 对应街道图，'ter' 对应卫星影像，具体映射规则由 tiandituLoader.js 定义）；

    • opacity：图层透明度（1 表示完全不透明，确保对比时图层清晰）。

• 图层实例化与管理：

  • 定义 layerInstances（对象，按 ID 存储图层实例，方便快速查找）和 allLayers（数组，存储所有图层实例，用于后续添加到地图）；

  • 遍历 layers 数组，为每个图层配置创建 WebTileLayer 实例，传入关键参数：

    • urlTemplate：图层的 URL 模板（从配置中获取）；

    • opacity：图层透明度（保持 1，不透明）；

    • copyright：版权信息（天地图要求必须标注，符合数据使用规范）；

    • spatialReference：空间参考（从 config 中获取，确保与天地图的空间参考一致，避免图层偏移）；

    • tileInfo：切片信息（确保 ArcGIS 正确解析切片）；

  • 实例化成功后，将图层实例存入 layerInstances（以 id 为键）和 allLayers 数组，完成图层的初始化和管理。

2.3 地图与 2D 视图创建

// 创建地图const map = new Map({layers: allLayers,});// 创建地图视图const view = new MapView({container: "viewDiv",map,center:  [104, 35], // 中国中心位置zoom: 4});

这部分是 “地图与视图的核心创建逻辑”，将前面准备的图层与页面容器关联，实现地图的基础显示：

• 地图实例创建：

  • 调用 new Map() 创建地图实例 map，并通过 layers: allLayers 将前面实例化的两个底图图层添加到地图中（此时两个图层会叠加显示，但后续卷帘微件会对它们进行分区显示）。

• 2D 视图创建：

  • 调用 new MapView() 创建 2D 地图视图实例 view，传入四个关键参数：

    • container: "viewDiv"：指定视图挂载的页面容器（即前面的 #viewDiv），地图会在该容器中渲染；

    • map：关联的地图实例（将视图与地图绑定，视图显示的是该地图的内容）；

    • center: [104, 35]：设置地图初始中心点坐标（经度 104°，纬度 35°，大致为中国地理中心位置，确保初始加载时显示中国全貌）；

    • zoom: 4：设置初始缩放级别（ArcGIS 的 zoom 值越大，地图显示越详细，4 级对应 “中国全貌” 的显示尺度）。

2.4 卷帘微件配置与挂载

// 创建卷帘微件let swipeWidget = new Swipe({view: view,leadingLayers:  [layerInstances ["satellite"]],trailingLayers:  [layerInstances ["streets"]],// position: 50,direction: "vertical",visibleElements: {handle: true,divider: true}});view.ui.add(swipeWidget);

这是实现 “卷帘对比效果” 的最后一步，通过配置和挂载 Swipe 微件，让用户可以交互对比两个底图：

• 卷帘微件实例化：

  • 调用 new Swipe() 创建卷帘微件实例 swipeWidget，传入六个关键配置参数：

    • view: view：关联的地图视图（微件需知道在哪个视图上生效）；

    • leadingLayers: [layerInstances["satellite"]]：“领先图层”（卷帘分隔线左侧显示的图层，这里设置为卫星影像）；

    • trailingLayers: [layerInstances["streets"]]：“尾随图层”（卷帘分隔线右侧显示的图层，这里设置为街道地图）；

    • // position: 50：注释掉的分隔线初始位置配置（值为 0-100 的数字，50 表示初始在视图中间，默认也为中间，故可注释）；

    • direction: "vertical"：卷帘方向（vertical 表示垂直卷帘，分隔线为竖线，拖动时左右分区；可选 horizontal 水平卷帘，分隔线为横线，上下分区）；

    • visibleElements: { handle: true, divider: true }：设置显示的交互元素（handle: true 显示拖动手柄，divider: true 显示分隔线，两者都为 true 确保用户能看到并拖动分隔线）。

• 微件挂载到视图：

  • 调用 view.ui.add(swipeWidget) 将卷帘微件添加到地图视图的 UI 中（ArcGIS 视图的 ui 属性用于管理界面组件，添加后微件会自动在地图上显示，无需手动处理位置）。

2.5 所有代码

<!DOCTYPE html>
<html lang="zh-CN">
<head><meta charset="utf-8"><meta name="viewport" content="initial-scale=1, maximum-scale=1, user-scalable=no"><title>ArcGIS for JS 地图卷帘效果</title><style>html,body,#viewDiv {padding: 0;margin: 0;height: 100%;width: 100%;}</style><!-- ArcGIS API for JavaScript --><link rel="stylesheet" href="https://js.arcgis.com/4.31/esri/themes/dark/main.css" /><script src="https://js.arcgis.com/4.31/"></script>
</head><body class="calcite-mode-dark"><div id="viewDiv"></div><script type="module">const [Map,MapView,Swipe] = await $arcgis.import(["@arcgis/core/Map","@arcgis/core/views/MapView","@arcgis/core/widgets/Swipe"])import { loadTiandituBasemap } from './js/tiandituLoader.js';const {config,getUrlTemplate,WebTileLayer, tileInfo } = await loadTiandituBasemap();// 定义可用于对比的图层const layers = [{id: "streets",name: "街道地图",type: "街道",url: getUrlTemplate('img'),opacity: 1},{id: "satellite",name: "卫星影像",type: "卫星",url: getUrlTemplate('ter'),opacity: 1}];// 加载所有图层const layerInstances = {}, allLayers = [];layers.forEach(layerInfo => {let layer = new WebTileLayer({urlTemplate: layerInfo.url,opacity: layerInfo.opacity,// subDomains: config.subDomains,copyright: "天地图 © 国家地理信息公共服务平台",spatialReference: config.spatialReference,tileInfo: tileInfo});if (layer) {layerInstances[layerInfo.id] = layer;allLayers.push(layer);}});// 创建地图const map = new Map({layers: allLayers,});// 创建地图视图const view = new MapView({container: "viewDiv",map,center: [104, 35],// 中国中心位置zoom: 4});// 创建卷帘微件let swipeWidget = new Swipe({view: view,leadingLayers: [layerInstances["satellite"]],trailingLayers: [layerInstances["streets"]],// position: 50,direction: "vertical",visibleElements: {handle: true,divider: true}});view.ui.add(swipeWidget);</script>
</body></html>

三、方案2：通过Swipe组件方法进行实现（适用4.32以上版本）

3.1 资源引入

新增资源

1. 引入 calcite.esm.js（3.2.1 版本），这是 ArcGIS 提供的轻量级 UI 组件库，包含按钮、列表、弹窗等基础组件，虽代码中未直接使用，但为后续扩展自定义 UI 预留了资源。
2. 引入 map-components/ 组件库（4.33 版本），这是 ArcGIS 推出的 “开箱即用” 地图组件（如 <arcgis-map>、<arcgis-swipe>），无需手动编写复杂逻辑，直接通过 HTML 标签即可实现地图、卷帘等功能，大幅简化开发流程。
   Calcite Components（ArcGIS 官方组件库）

<script type="module" src="https://js.arcgis.com/calcite-components/3.2.1/calcite.esm.js"></script>
<!-- Load the ArcGIS Maps SDK for JavaScript from CDN --><link rel="stylesheet" href="https://js.arcgis.com/4.33/esri/themes/dark/main.css" /><script src="https://js.arcgis.com/4.33/"></script><!-- Load Map components from CDN--><script type="module" src="https://js.arcgis.com/4.33/map-components/"></script>

3.2 地图核心组件配置（HTML 标签式开发）

<arcgis-map zoom="4" center="116.258113, 39.985853"><arcgis-zoom position="top-left"></arcgis-zoom><arcgis-swipe swipe-position="32"></arcgis-swipe><arcgis-expand position="top-right"><arcgis-layer-list></arcgis-layer-list></arcgis-expand></arcgis-map>

这部分是代码的 “视觉与交互核心”，通过 ArcGIS 地图组件直接定义地图的基础属性与功能模块，属于 “低代码” 开发模式：

• **核心地图容器 **<arcgis-map>：

  • 这是 ArcGIS 地图组件的 “根容器”，所有地图相关功能（缩放、卷帘、图层列表）都需嵌套在该标签内；

  • 关键属性：

    • zoom="15"：设置地图初始缩放级别（ArcGIS 缩放级别数值越大，地图显示越详细，15 级对应 “城市街区” 级别的显示精度）；

    • center="-154.88, 19.46"：设置地图初始中心点坐标（经度 -154.88°，纬度 19.46°，对应美国夏威夷州火奴鲁鲁附近区域）。

• **缩放控制组件 **<arcgis-zoom>：

  • 功能：提供 “放大”“缩小” 两个按钮，支持用户手动调整地图缩放级别；

  • position="top-left"：设置组件在地图容器中的位置（左上角），符合用户 “左上角控制缩放” 的使用习惯。

• **卷帘对比组件 **<arcgis-swipe>：

  • 功能：实现 “卷帘效果”，通过拖动分隔线，对比分隔线两侧不同图层的显示差异；

  • swipe-position="32"：设置卷帘分隔线的初始位置（数值范围 0-100，单位为百分比，32 表示分隔线初始在地图容器水平方向 32% 的位置，左侧显示 “领先图层”，右侧显示 “尾随图层”）。

• 图层列表组件（带折叠功能）：

  • <arcgis-expand>：折叠容器组件，点击可展开 / 收起内部内容，避免图层列表占用过多地图空间；

    • position="top-right"：设置折叠容器在地图右上角；

  • <arcgis-layer-list>：图层列表组件，自动显示地图中所有已加载的图层，支持用户手动控制图层的显示 / 隐藏（如勾选 / 取消勾选图层），方便管理多图层。

3.3 ArcGIS 核心模块与天地图工具导入

const [Map, TileLayer] = await \$arcgis.import(["@arcgis/core/Map.js","@arcgis/core/layers/TileLayer.js",]);const arcgisSwipe = document.querySelector("arcgis-swipe");const viewElement = document.querySelector("arcgis-map");import { loadTiandituBasemap } from './js/tiandituLoader.js';const {config,getUrlTemplate,WebTileLayer, tileInfo } = await loadTiandituBasemap();const arcgisSwipe = document.querySelector("arcgis-swipe");const viewElement = document.querySelector("arcgis-map");import { loadTiandituBasemap } from './js/tiandituLoader.js';const {config,getUrlTemplate,WebTileLayer, tileInfo } = await loadTiandituBasemap();const infrared = new WebTileLayer({urlTemplate:getUrlTemplate('img'),copyright: "天地图 © 国家地理信息公共服务平台",spatialReference: config.spatialReference,tileInfo: tileInfo});const nearInfrared = new WebTileLayer({urlTemplate: getUrlTemplate('ter'),copyright: "天地图 © 国家地理信息公共服务平台",spatialReference: config.spatialReference,tileInfo: tileInfo});

这部分是 “数据与工具准备阶段”，负责导入实现图层加载与卷帘功能的核心模块,
与方法1相同，需要引入ArcGIS 核心模块、天地图底图图层创建，此处不再赘述；

3.4 地图实例创建与卷帘功能绑定

// 创建地图实例并关联到地图容器viewElement.map = new Map({basemap: "satellite",layers: [infrared, nearInfrared],});// 监听卷帘组件状态，绑定对比图层arcgisSwipe.addEventListener("arcgisPropertyChange", (e) => {if (e.detail.name === "state" && arcgisSwipe.state === "ready") {arcgisSwipe.leadingLayers.add(infrared);arcgisSwipe.trailingLayers.add(nearInfrared);}});

这部分是 “功能联动核心”，将创建的地图实例、图层与前面配置的 HTML 组件绑定，实现完整的卷帘效果：

• 卷帘组件与图层绑定：

  • 监听卷帘组件 <arcgis-swipe> 的 arcgisPropertyChange 事件（ArcGIS 组件特有的 “属性变化事件”，当组件状态、位置等属性变化时触发）；

  • 事件回调逻辑：

    • e.detail.name === "state"：判断变化的属性是 “组件状态（state）”；

    • arcgisSwipe.state === "ready"：确保卷帘组件已初始化完成（状态为 “就绪”，避免在组件未加载完成时绑定图层导致报错）；

    • arcgisSwipe.leadingLayers.add(infrared)：将天地图影像图（infrared）添加到卷帘的 “领先图层”（分隔线左侧显示的图层）；

    • arcgisSwipe.trailingLayers.add(nearInfrared)：将天地图地形图（nearInfrared）添加到卷帘的 “尾随图层”（分隔线右侧显示的图层）；

  • 至此，卷帘组件已能控制两个图层的显示区域，用户拖动分隔线即可对比影像图与地形图的差异。

3.5 所有代码

<!DOCTYPE html>
<!doctype html>
<html lang="en"><head><meta charset="utf-8" /><meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no" /><title>ArcGIS for JS 地图卷帘效果</title><style>html,body {padding: 0;margin: 0;height: 100%;width: 100%;}</style><!-- Load Calcite components from CDN --><script type="module" src="https://js.arcgis.com/calcite-components/3.2.1/calcite.esm.js"></script><!-- Load the ArcGIS Maps SDK for JavaScript from CDN --><link rel="stylesheet" href="https://js.arcgis.com/4.33/esri/themes/dark/main.css" /><script src="https://js.arcgis.com/4.33/"></script><!-- Load Map components from CDN--><script type="module" src="https://js.arcgis.com/4.33/map-components/"></script>
</head><body class="calcite-mode-dark"><arcgis-map zoom="4" center="116.258113, 39.985853"><arcgis-zoom position="top-left"></arcgis-zoom><arcgis-swipe swipe-position="32"></arcgis-swipe><arcgis-expand position="top-right"><arcgis-layer-list></arcgis-layer-list></arcgis-expand></arcgis-map><script type="module">const [Map, TileLayer] = await $arcgis.import(["@arcgis/core/Map.js","@arcgis/core/layers/TileLayer.js",]);const arcgisSwipe = document.querySelector("arcgis-swipe");const viewElement = document.querySelector("arcgis-map");import { loadTiandituBasemap } from './js/tiandituLoader.js';const {config,getUrlTemplate,WebTileLayer, tileInfo } = await loadTiandituBasemap();const infrared = new WebTileLayer({urlTemplate:getUrlTemplate('img'),copyright: "天地图 © 国家地理信息公共服务平台",spatialReference: config.spatialReference,tileInfo: tileInfo});const nearInfrared = new WebTileLayer({urlTemplate: getUrlTemplate('ter'),copyright: "天地图 © 国家地理信息公共服务平台",spatialReference: config.spatialReference,tileInfo: tileInfo});// create the map with layersviewElement.map = new Map({basemap: "satellite",layers: [infrared, nearInfrared],});// wait for swipe to be ready, then add the leading and trailing layersarcgisSwipe.addEventListener("arcgisPropertyChange", (e) => {if (e.detail.name === "state" && arcgisSwipe.state === "ready") {arcgisSwipe.leadingLayers.add(infrared);arcgisSwipe.trailingLayers.add(nearInfrared);}});</script>
</body></html>
