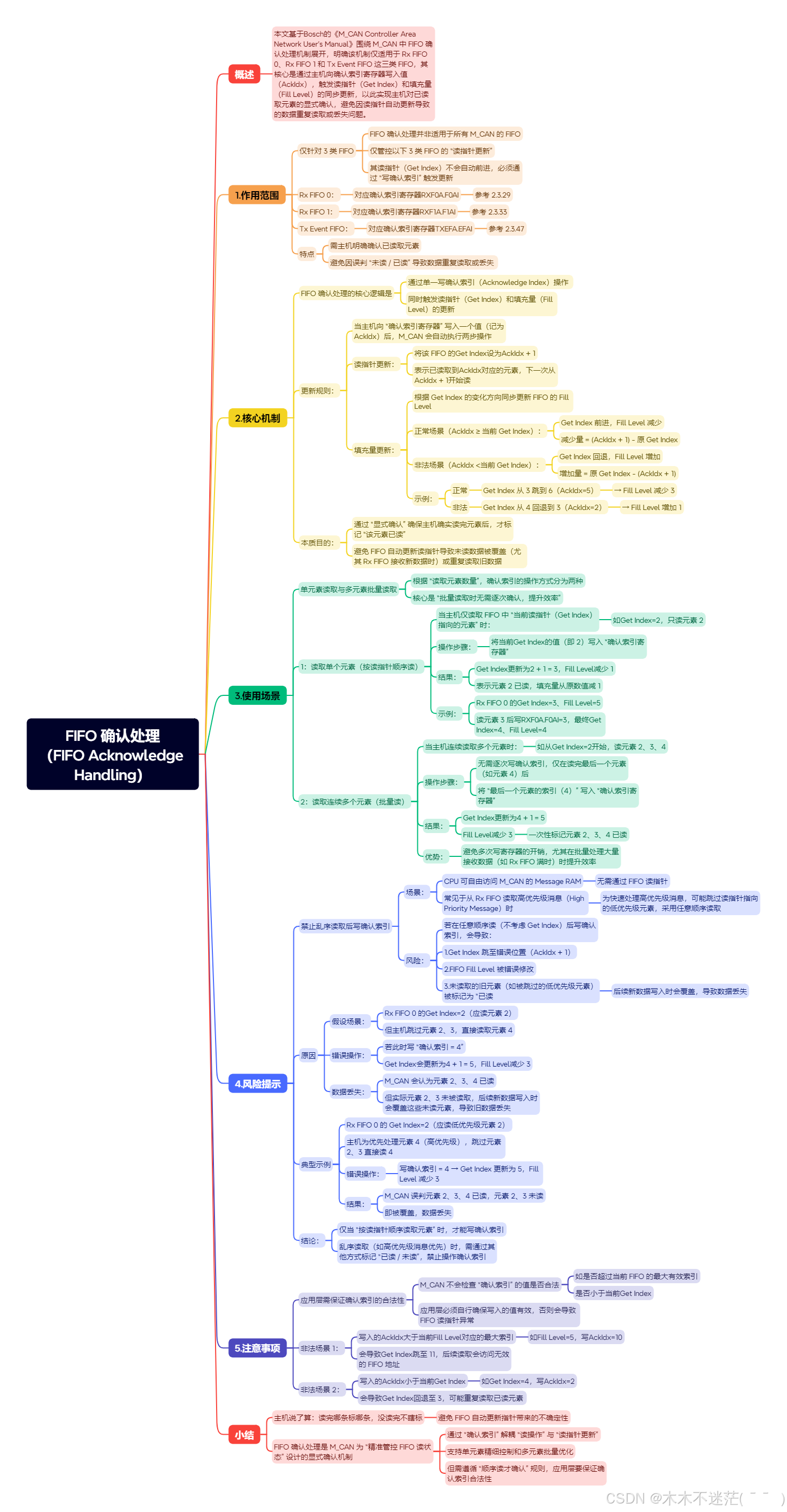

CAN-FIFO 确认处理（FIFO Acknowledge Handling）

FIFO 确认处理

（FIFO Acknowledge Handling）

概述

本文基于Bosch的《M_CAN Controller Area Network User’s Manual》围绕 M_CAN 中 FIFO 确认处理机制展开，明确该机制仅适用于 Rx FIFO 0、Rx FIFO 1 和 Tx Event FIFO 这三类 FIFO，其核心是通过主机向确认索引寄存器写入值（AckIdx），触发读指针（Get Index）和填充量（Fill Level）的同步更新，以此实现主机对已读取元素的显式确认，避免因读指针自动更新导致的数据重复读取或丢失问题。

1.作用范围

仅针对 3 类 FIFO

• FIFO 确认处理并非适用于所有 M_CAN 的 FIFO

• 仅管控以下 3 类 FIFO 的 “读指针更新”

• 其读指针（Get Index）不会自动前进，必须通过 “写确认索引” 触发更新

Rx FIFO 0：

• 对应确认索引寄存器RXF0A.F0AI

  • 参考 2.3.29

Rx FIFO 1：

• 对应确认索引寄存器RXF1A.F1AI

  • 参考 2.3.33

Tx Event FIFO：

• 对应确认索引寄存器TXEFA.EFAI

  • 参考 2.3.47

特点

• 需主机明确确认已读取元素

• 避免因误判 “未读 / 已读” 导致数据重复读取或丢失

2.核心机制

FIFO 确认处理的核心逻辑是

• 通过单一写确认索引（Acknowledge Index）操作

• 同时触发读指针（Get Index）和填充量（Fill Level）的更新

更新规则：

• 当主机向 “确认索引寄存器” 写入一个值（记为AckIdx）后，M_CAN 会自动执行两步操作

• 读指针更新：

  • 将该 FIFO 的Get Index设为AckIdx + 1

  • 表示已读取到AckIdx对应的元素，下一次从AckIdx + 1开始读

• 填充量更新：

  • 根据 Get Index 的变化方向同步更新 FIFO 的 Fill Level

  • 正常场景（AckIdx ≥ 当前 Get Index）：

    • Get Index 前进，Fill Level 减少

    • 减少量 = (AckIdx + 1) - 原 Get Index

  • 非法场景（AckIdx <当前 Get Index）：

    • Get Index 回退，Fill Level 增加

    • 增加量 = 原 Get Index - (AckIdx + 1)

  • 示例：

    • 正常

      • Get Index 从 3 跳到 6（AckIdx=5）

        • → Fill Level 减少 3

    • 非法

      • Get Index 从 4 回退到 3（AckIdx=2）

        • → Fill Level 增加 1

本质目的：

• 通过 “显式确认” 确保主机确实读完元素后，才标记 “该元素已读”

• 避免 FIFO 自动更新读指针导致未读数据被覆盖（尤其 Rx FIFO 接收新数据时）或重复读取旧数据

3.使用场景

单元素读取与多元素批量读取

• 根据 “读取元素数量”，确认索引的操作方式分为两种

• 核心是 “批量读取时无需逐次确认，提升效率”

1：读取单个元素（按读指针顺序读）

• 当主机仅读取 FIFO 中 “当前读指针（Get Index）指向的元素” 时：

  • 如Get Index=2，只读元素 2

• 操作步骤：

  • 将当前Get Index的值（即 2）写入 “确认索引寄存器”

• 结果：

  • Get Index更新为2 + 1 = 3，Fill Level减少 1

  • 表示元素 2 已读，填充量从原数值减 1

• 示例：

  • Rx FIFO 0 的Get Index=3、Fill Level=5

  • 读元素 3 后写RXF0A.F0AI=3，最终Get Index=4、Fill Level=4

2：读取连续多个元素（批量读）

• 当主机连续读取多个元素时：

  • 如从Get Index=2开始，读元素 2、3、4

• 操作步骤：

  • 无需逐次写确认索引，仅在读完最后一个元素（如元素 4）后

  • 将 “最后一个元素的索引（4）” 写入 “确认索引寄存器”

• 结果：

  • Get Index更新为4 + 1 = 5

  • Fill Level减少 3

    • 一次性标记元素 2、3、4 已读

• 优势：

  • 避免多次写寄存器的开销，尤其在批量处理大量接收数据（如 Rx FIFO 满时）时提升效率

4.风险提示

禁止乱序读取后写确认索引

• 场景：

  • CPU 可自由访问 M_CAN 的 Message RAM

    • 无需通过 FIFO 读指针

  • 常见于从 Rx FIFO 读取高优先级消息（High Priority Message）时

    • 为快速处理高优先级消息，可能跳过读指针指向的低优先级元素，采用任意顺序读取

• 风险：

  • 若在任意顺序读（不考虑 Get Index）后写确认索引，会导致：

  • 1.Get Index 跳至错误位置（AckIdx + 1）

  • 2.FIFO Fill Level 被错误修改

  • 3.未读取的旧元素（如被跳过的低优先级元素）被标记为 “已读

    • 后续新数据写入时会覆盖，导致数据丢失

原因

• 假设场景：

  • Rx FIFO 0 的Get Index=2（应读元素 2）

  • 但主机跳过元素 2、3，直接读取元素 4

• 错误操作：

  • 若此时写 “确认索引 = 4”

  • Get Index会更新为4 + 1 = 5，Fill Level减少 3

• 数据丢失：

  • M_CAN 会认为元素 2、3、4 已读

  • 但实际元素 2、3 未被读取，后续新数据写入时会覆盖这些未读元素，导致旧数据丢失

典型示例

• Rx FIFO 0 的 Get Index=2（应读低优先级元素 2）

• 主机为优先处理元素 4（高优先级），跳过元素 2、3 直接读 4

• 错误操作：

  • 写确认索引 = 4 → Get Index 更新为 5，Fill Level 减少 3

• 结果：

  • M_CAN 误判元素 2、3、4 已读，元素 2、3 未读

  • 即被覆盖，数据丢失

结论：

• 仅当 “按读指针顺序读取元素” 时，才能写确认索引

• 乱序读取（如高优先级消息优先）时，需通过其他方式标记 “已读 / 未读”，禁止操作确认索引

5.注意事项

应用层需保证确认索引的合法性

• M_CAN 不会检查 “确认索引” 的值是否合法

  • 如是否超过当前 FIFO 的最大有效索引

  • 是否小于当前Get Index

• 应用层必须自行确保写入的值有效，否则会导致 FIFO 读指针异常

非法场景 1：

• 写入的AckIdx大于当前Fill Level对应的最大索引

  • 如Fill Level=5，写AckIdx=10

• 会导致Get Index跳至 11，后续读取会访问无效的 FIFO 地址

非法场景 2：

• 写入的AckIdx小于当前Get Index

  • 如Get Index=4，写AckIdx=2

• 会导致Get Index回退至 3，可能重复读取已读元素

小结

主机说了算：读完哪条标哪条，没读完不瞎标

• 避免 FIFO 自动更新指针带来的不确定性

FIFO 确认处理是 M_CAN 为 “精准管控 FIFO 读状态” 设计的显式确认机制

• 通过 “确认索引” 解耦 “读操作” 与 “读指针更新”

• 支持单元素精细控制和多元素批量优化

• 但需遵循 “顺序读才确认” 规则，应用层要保证确认索引合法性
