网络层协议—IP协议

目录

1.TCP 与 IP 的关系：策略与能力的协同

2.IP 协议报文：结构、核心字段与关键功能

2.1 核心字段解析（按功能分类）

2.2. 长度控制类：分离报头与有效载荷

2.3. 路由与转发类：控制数据包跨网络传输

2.4. 数据完整性类：确保报头未损坏

3. IP 地址的划分：从分类到 CIDR 的演进

3.1、IP 地址的基本概念

3.2、旧版划分方式：分类编址（A/B/C/D/E 类）

3.3、新版划分方式：CIDR（无类别域间路由）

3.4、特殊 IP 地址与私有 IP

4.私有 IP 与公网 IP：深度解析区别、应用及 IP 地址短缺解决方案

4.1、IP 地址短缺：私有 IP 与公网 IP 分工的底层原因

4.2、核心定义：私有 IP 与公网 IP 的本质差异

4.3、关键区别：从技术到应用的全方位对比

4.4、NAT 技术：连接私有 IP 与公网 IP 的 “翻译官”

4.5、实际应用：私有 IP 与公网 IP 的典型场景

4.6、未来趋势：IPv6 与私有 IP 的长期价值

4.7、总结：私有 IP 与公网 IP 的协作逻辑

5. 理解运营商在上网中的作用

5.1. 运营商搭建基础设施

5.2. 费用的交付与使用

5.3. 运营商的认证与数据控制

5.4. 运营商的网络控制

5.5. 运营商的重要性

6.路由器深度解析：从局域网核心到 NAT 与路由的全流程

6.1、路由器在局域网中的核心作用：子网构建与 IP 管理

6.2、NAT 技术：路由器解决 IPv4 地址短缺的核心方案

6.3. NAT 的缺点与解决方案

6.4路由器工作原理与路由机制

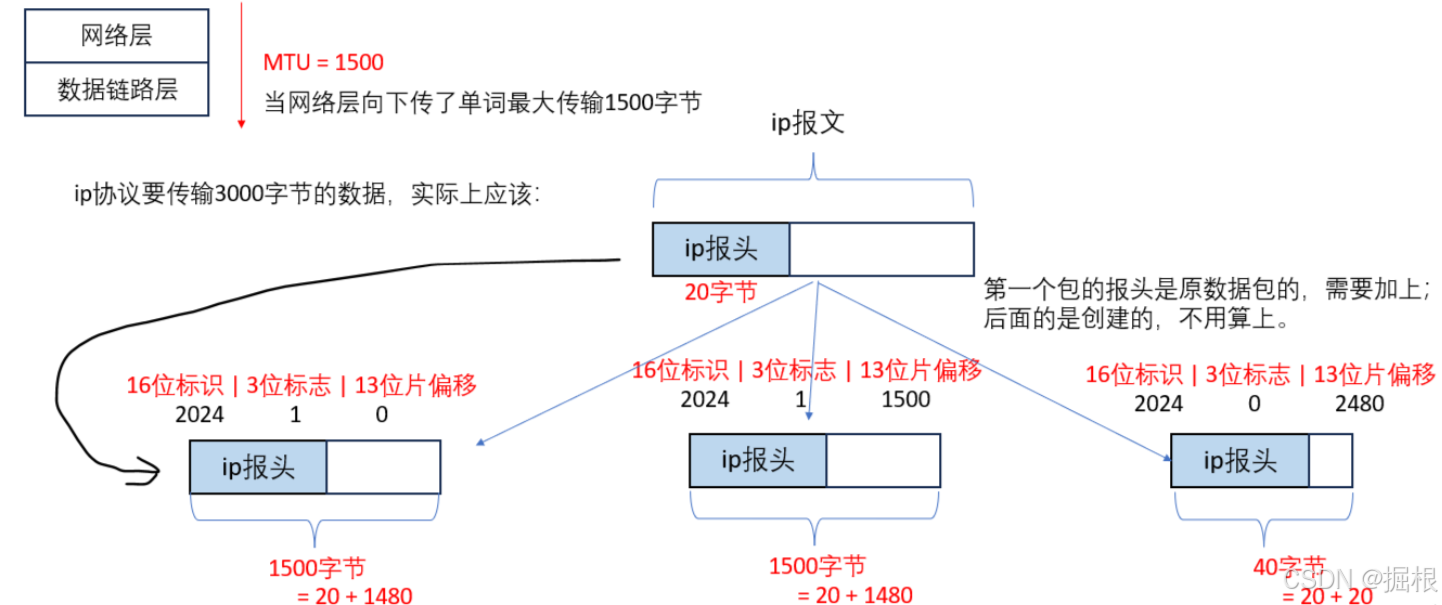

7、IP 协议的分片机制：原理、实现与影响

7.1、为什么需要 IP 分片？：MTU 的限制与链路层特性

7.2、IP 分片的实现：3 个关键字段与 5 个核心问题

7.3、分片机制示例：手把手拆解一个 IP 数据包

7.4、IP 分片的缺点：丢包风险与协议影响

总结：IP 分片的核心逻辑与工程启示

1.TCP 与 IP 的关系：策略与能力的协同

TCP 和 IP 是互联网协议栈中不同层级的核心协议，二者相互协作，共同实现数据的可靠传输。以下是对它们关系的详细说明：

• 层级与分工不同：IP 位于网络层，负责数据包的寻址和路由转发，根据目的 IP 地址将数据包分发到合适的路由节点，仅提供 “尽力而为” 的服务。TCP 位于传输层，基于 IP 提供的数据传输功能，实现可靠的数据传输控制，通过序列号、确认机制、重传机制等确保数据按顺序、无丢失地传送到目的地。
• 依赖关系：TCP 依赖于 IP 提供的路由和寻址功能来构建端到端的传输路径。TCP 将应用层数据打包成报文段，附加 TCP 头部信息后传递给 IP 层，IP 层再将其封装为 IP 数据包并添加 IP 头，进行目的地的路由转发。
• 封装与解封装过程：在发送端，应用层数据经 TCP 封装成报文段，再由 IP 封装成数据包；在接收端，数据包按相反顺序逐层解封装，IP 层提取出 TCP 报文段交给传输层，TCP 检查数据完整性并按序组装后交给应用层。
• 设计目标差异：IP 层的设计目标是为所有应用提供通用的包传递服务，保持简单、无状态，专注于高效的跨网络包传递。TCP 层则是为了满足应用对可靠性、流量控制的需求，在端系统上实现复杂的端到端控制，同时允许应用程序自主选择是否需要可靠传输。

对比维度	IP 协议（网络层）	TCP 协议（传输层）
核心定位	提供 “跨网络交付数据” 的基础能力	提供 “保障数据可靠传输” 的控制策略
核心工作	1. 给数据封装 IP 报头（源 / 目的 IP、TTL 等）2. 通过路由表确定数据包 “下一跳”3. 处理数据包分片（适配不同链路的 MTU）	1. 超时重传（丢包后重新发送）2. 确认应答（收到数据后反馈）3. 流量控制（匹配接收方处理速度）4. 拥塞控制（避免网络过载）5. 滑动窗口（提升传输效率）
对可靠性的态度	无连接、不可靠（只尽力交付，不保证到达 / 顺序）	面向连接、可靠（确保数据不丢、不重、有序）
关注范围	关注 “数据到哪个网络 / 主机”（基于 IP 地址）	关注 “数据到哪个进程”（基于端口号）

问题1：什么是有连接传输？

有连接传输是指在数据传输之前，需要在收发主机之间建立一条逻辑或物理的通信线路，并在通信结束后断开这条连接的传输方式。

问题2：TCP 通信中，IP 层是有连接的吗？

在 TCP 通信中，IP 层是无连接的。

TCP 是传输层协议，它提供面向连接的可靠通信服务，通过三次握手建立连接，四次挥手释放连接等机制来保证数据的可靠传输。而 IP 层是网络层协议，它负责将数据包从源网络路由到目标网络。IP 协议仅根据目的 IP 地址来查路由表，确定数据包的下一跳位置，将数据包交付到下一跳，并不关心数据包的传输过程是否可靠，也不会与接收方建立连接。IP 层的这种无连接特性使得它能够高效地处理数据包的路由和转发，但也需要传输层的 TCP 协议来提供可靠性保障，如超时重传、确认应答等机制。

2.IP 协议报文：结构、核心字段与关键功能

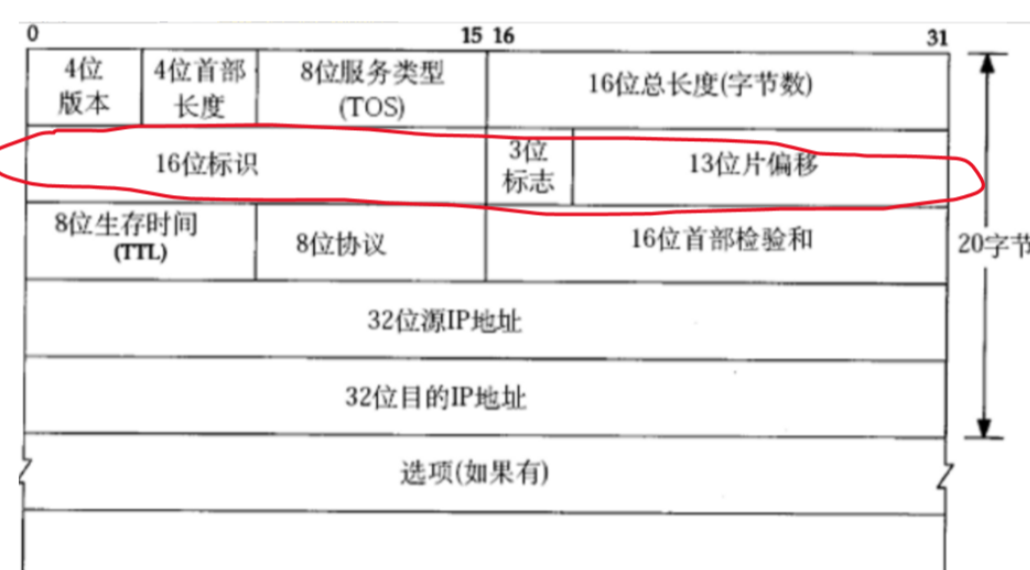

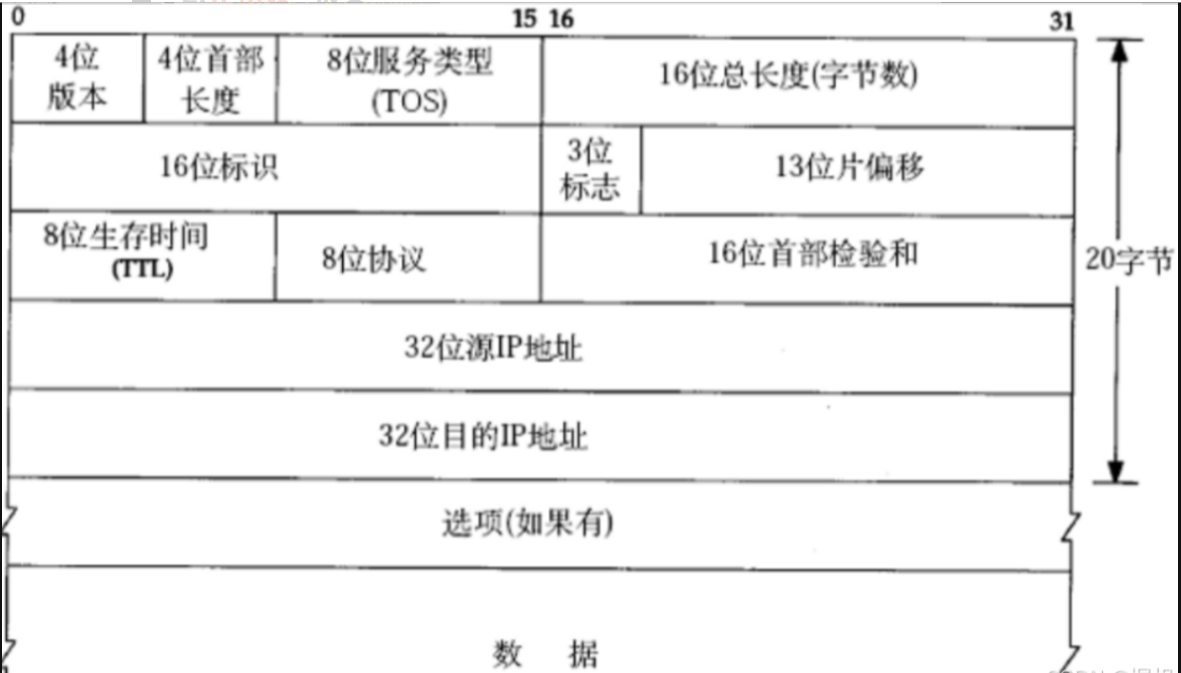

IP 协议报文（以 IPv4 为例）是网络层实现 “跨网络数据包交付” 的核心载体，其结构由固定报头（20 字节）、可选字段（0~40 字节）和有效载荷三部分组成。每个字段都有明确的功能，共同支撑 IP 地址寻址、路由转发、数据完整性校验等核心能力。以下从 “报文结构总览”“核心字段解析”“关键功能实现” 三个维度展开详细说明。

2.1 核心字段解析（按功能分类）

IP 报文的每个字段都承担特定职责，以下按 “基础标识”“长度控制”“路由与转发”“数据完整性” 四大功能维度，解析关键字段：

1. 基础标识类：确定协议版本与上层协议

字段名称	位数	核心功能	关键细节
版本号（Version）	4	标识 IP 协议版本	仅支持 IPv4（值为 4）或 IPv6（值为 6），确保设备按对应版本解析报文
协议（Protocol）	8	指明上层传输层协议	通过固定数值映射上层协议，核心映射关系：- 1：ICMP（互联网控制报文协议，如 ping）- 6：TCP（传输控制协议，如 HTTP、SSH）- 17：UDP（用户数据报协议，如 DNS、DHCP）- 41：IPv6（用于 IPv4/IPv6 过渡）

2.2. 长度控制类：分离报头与有效载荷

IP 报文需明确 “报头长度” 和 “整体长度”，以实现报头与数据的分离，核心依赖以下两个字段：

（1）首部长度（Header Length）

• 位数：4 位
• 单位：4 字节（即 “首部长度值 × 4 = 实际报头字节数”）
• 范围：4~15（对应报头长度 20~60 字节）
  • 最小值 4：仅包含 20 字节固定报头（无选项字段）；
  • 最大值 15：包含 20 字节固定报头 + 40 字节选项字段（如路由记录、时间戳）。
• 作用：告诉设备 “从报文开头到有效载荷的字节数”，避免将选项字段或数据误解析为报头。

（2）总长度（Total Length）

• 位数：16 位
• 范围：20~65535 字节（最小为仅含固定报头的空数据报文，最大受限于 IP 协议设计）
• 作用：表示整个 IP 报文（报头 + 有效载荷）的总字节数，结合 “首部长度” 可计算有效载荷长度：有效载荷长度 = 总长度 - （首部长度 × 4）
• 示例：若总长度 = 1500 字节，首部长度 = 5（对应 20 字节报头），则有效载荷 = 1500-20=1480 字节（适配以太网 MTU=1500 的限制）。

2.3. 路由与转发类：控制数据包跨网络传输

这类字段支撑 IP 的核心能力 ——“跨网络交付”，包括路由循环防护、分片适配、地址寻址：

字段名称	位数	核心功能	关键细节
生存时间（TTL）	8	防止路由循环，限制转发跳数	- 初始值：由发送端设置（通常为 64，部分系统为 128）；- 转发规则：每经过 1 个路由器，TTL 值减 1；- 丢弃条件：TTL 减至 0 时，路由器直接丢弃报文，并返回 ICMP “超时” 消息；- 意义：避免数据包因路由配置错误（如环形路由）在网络中无限循环，减少无效流量。
源 IP 地址（Source IP）	32	标识数据包的发送端主机	- 格式：点分十进制（如 192.168.1.100），本质是 32 位二进制数；- 作用：接收端可通过源 IP 回传响应，路由器无需记录源地址（无连接特性）。
目的 IP 地址（Destination IP）	32	标识数据包的目标主机	- 核心作用：路由器通过目的 IP 查询路由表，确定 “下一跳” 位置；- 特点：整个转发过程中目的 IP 不变（仅 MAC 地址随局域网切换）。
标识（ID）	16	标识同一原始报文的分片	- 生成规则：发送端对每个独立 IP 报文分配唯一 ID（同一主机内自增）；- 分片适配：若报文因 MTU 限制被分片，所有分片的 ID 值相同，确保接收端重组为原始报文。
标志（Flags）	3	控制分片行为	- 第 0 位：保留（固定为 0）；- 第 1 位（DF）：禁止分片（值为 1 时，若报文超 MTU 则直接丢弃）；- 第 2 位（MF）：更多分片（值为 1 表示后续还有分片，值为 0 表示当前是最后一个分片）。

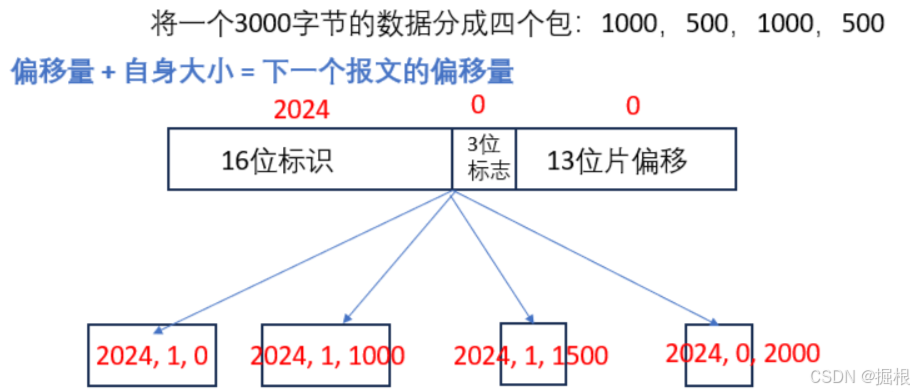

片偏移（Fragment Offset）	13	指示分片在原始报文中的位置	- 单位：8 字节（即 “片偏移值 × 8 = 分片在原始报文中的起始字节偏移”）；- 规则：除最后一个分片外，其他分片的长度必须是 8 的整数倍，确保重组后数据连续；- 示例：原始报文数据部分 3000 字节，MTU 限制 1480 字节（含 20 字节报头），则：- 第 1 分片：数据 1480 字节，片偏移 0（0×8=0），MF=1；- 第 2 分片：数据 1480 字节，片偏移 185（185×8=1480），MF=1；- 第 3 分片：数据 40 字节，片偏移 370（370×8=2960），MF=0。

2.4. 数据完整性类：确保报头未损坏

首部校验和（Header Checksum）

• 位数：16 位
• 计算范围：仅 IP 报头（不包含有效载荷）
  • 原因：有效载荷（如 TCP 段、UDP datagram）已由上层协议（TCP/UDP）自带校验和，IP 无需重复校验。
• 校验机制：
  1. 发送端：将报头按 16 位分组求和，取反得到校验和，填入字段；
  2. 接收端（路由器 / 主机）：重新计算报头校验和，若结果不为全 1（即与字段值不匹配），则判定报头损坏，直接丢弃报文。
• 作用：检测报文在传输过程中（如链路干扰）是否出现报头错误，避免因地址错误、TTL 异常导致的转发问题。

3. IP 地址的划分：从分类到 CIDR 的演进

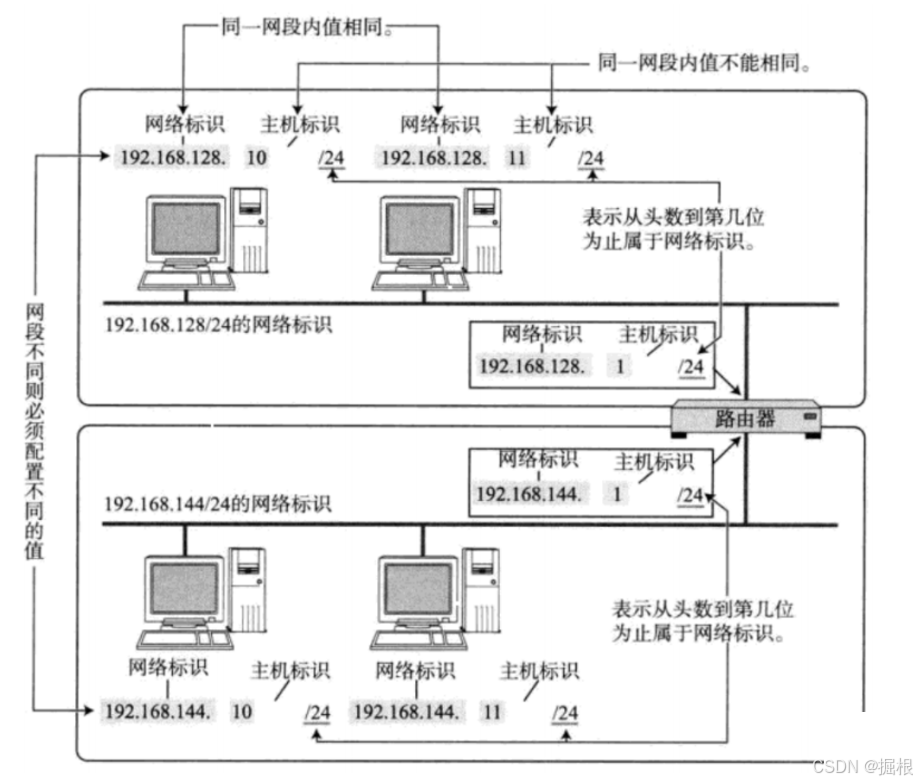

IP 地址划分的核心目的是高效定位网络中的主机，通过将 32 位地址（IPv4）拆分为 “网络标识” 和 “主机标识”，实现层次化的网络管理。随着网络发展，划分方式从早期的 “固定分类” 演进为灵活的 “CIDR 无类别编址”，以下详细解析两种方式的设计逻辑与差异。

3.1、IP 地址的基本概念

• 本质：32 位二进制数（4 字节），为便于人类阅读，采用点分十进制表示（如192.168.1.1，每段 0~255，对应 8 位二进制）。
• 核心结构：无论哪种划分方式，IP 地址均包含 “网络部分” 和 “主机部分”：IP地址 = {网络标识, 主机标识}网络标识用于定位主机所在的网络，主机标识用于定位网络内的具体主机。

3.2、旧版划分方式：分类编址（A/B/C/D/E 类）

早期通过固定位数划分网络号和主机号，基于 IP 地址第一个字节的范围确定类别，优点是简单直接，缺点是灵活性差、易造成地址浪费。

1. 分类规则（按第一个字节范围）

类别	地址范围	网络号位数	主机号位数	最大主机数（2ⁿ-2）	适用场景
A 类	1.0.0.0~126.255.255.255	8 位	24 位	16,777,214	大型网络（如早期互联网骨干网）
B 类	128.0.0.0~191.255.255.255	16 位	16 位	65,534	中型网络（如企业、高校）
C 类	192.0.0.0~223.255.255.255	24 位	8 位	254	小型网络（如家庭、办公室）
D 类	224.0.0.0~239.255.255.255	无固定划分	无	无	多播（一对多通信，如视频会议）
E 类	240.0.0.0~255.255.255.255	无	无	无	保留（实验用途）

• 关键说明：
  • 主机号全 0 表示 “网络地址”（如192.168.1.0代表整个网段）；
  • 主机号全 1 表示 “广播地址”（如192.168.1.255，用于向网段内所有主机发送数据）；
  • 两者均不可分配给具体主机，因此最大主机数需减 2。

问题：什么是网段，网络号？

网络号是IP 地址中用于标识 “所属网络” 的部分，必须结合子网掩码（或 CIDR 前缀，如 / 24）才能确定 —— 脱离子网掩码的 IP 地址，无法单独提取网络号。

网段是由网络号和子网掩码共同定义的 “IP 地址范围”，包含了这个网络内所有可分配给设备的 IP 地址（主机 IP），以及两个特殊地址（网络地址、广播地址）。

2. 分类编址的问题

• 地址浪费严重：A 类地址仅分配 126 个网络，但每个网络支持千万级主机，实际极少有网络需要如此多主机；B 类地址需求旺盛但数量有限（仅 65536 个网络），导致供需失衡。
• 灵活性不足：无法根据实际需求调整网络 / 主机位数（如一个需要 500 台主机的网络，只能申请 B 类地址，浪费 6 万多个主机位）。

3.3、新版划分方式：CIDR（无类别域间路由）

为解决分类编址的缺陷，CIDR（Classless Inter-Domain Routing）引入子网掩码，实现网络号和主机号的灵活划分，彻底废弃了 A/B/C 类分类。

1. 核心原理

• 子网掩码：32 位二进制数，与 IP 地址一一对应，网络位为 1，主机位为 0（如255.255.255.0的二进制是11111111 11111111 11111111 00000000）。
• 网络号计算：IP 地址与子网掩码进行按位与运算，结果即为网络号（网络标识）。
• 表示方法：IP地址/前缀长度，前缀长度即子网掩码中 “1” 的位数（如192.168.1.0/24，表示前 24 位为网络位，后 8 位为主机位）。

2. 示例：如何用 CIDR 划分

假设 IP 地址为192.168.1.100，子网掩码为255.255.255.128（即/25，前 25 位为网络位）：

• 二进制计算：IP 地址：11000000.10101000.00000001.01100100子网掩码：11111111.11111111.11111111.10000000按位与结果：11000000.10101000.00000001.00000000 → 网络号为192.168.1.0/25。
• 网段范围：192.168.1.0~192.168.1.127（共 128 个地址，其中可用主机地址为1~126，共 126 个）。

3. CIDR 的优势

• 灵活划分：可根据实际需求调整前缀长度（如需要 50 台主机，只需 8 位主机位：2⁸-2=254，对应/24；需要 100 台主机则需 7 位主机位：2⁷-2=126，对应/25）。
• 路由聚合：将多个连续网段合并为一个大网段（如192.168.1.0/24和192.168.2.0/24可聚合为192.168.0.0/23），减少路由表条目，提高转发效率。

3.4、特殊 IP 地址与私有 IP

1. 特殊用途 IP 地址

类型	特征	用途
网络地址	主机位全 0（如10.0.0.0）	标识整个网络（不可分配给主机）
广播地址	主机位全 1（如10.255.255.255）	向网段内所有主机发送数据
环回地址	127.0.0.1~127.255.255.254	本地测试（数据包不流出本机）
0.0.0.0	全 0 地址	表示 “本网络”（如 DHCP 请求中的源地址）

2. 私有 IP 与公网 IP

由于 IPv4 地址总数有限（约 43 亿），为缓解地址不足，引入私有 IP 地址（局域网内使用，可重复）和公网 IP 地址（全球唯一，用于互联网通信）：

• 私有 IP 范围：
  • A 类：10.0.0.0~10.255.255.255
  • B 类：172.16.0.0~172.31.255.255
  • C 类：192.168.0.0~192.168.255.255
• 转换机制：通过 NAT（网络地址转换）技术，将私有 IP 转换为公有 IP 访问互联网（多个私有 IP 共享一个公网 IP）。

总结：两种划分方式的对比

维度	分类编址（A/B/C 类）	CIDR（无类别编址）
划分依据	固定位数（按第一个字节范围）	子网掩码（灵活调整网络 / 主机位）
灵活性	低（无法按需调整）	高（前缀长度可自定义）
地址利用率	低（易浪费）	高（按需分配）
路由效率	低（路由表条目多）	高（支持路由聚合）
现状	基本废弃	目前主流方案

理解 IP 地址划分是掌握子网规划、路由配置、NAT 转换等网络技术的基础，CIDR 的灵活性使其成为现代网络的核心编址方式。

4.私有 IP 与公网 IP：深度解析区别、应用及 IP 地址短缺解决方案

在 IPv4 地址资源日益枯竭的背景下，私有 IP 与公网 IP 的分工协作成为支撑互联网运行的核心架构。二者通过 NAT 技术实现通信，既解决了地址不足问题，又保障了局域网的安全性与互联网的互联互通。本文将从技术原理、实际应用、未来趋势三个维度，系统梳理二者的区别与价值。

4.1、IP 地址短缺：私有 IP 与公网 IP 分工的底层原因

IPv4 地址为 32 位二进制数，理论上限约 43 亿个，但实际使用中存在两大核心矛盾，直接推动了私有 IP 与公网 IP 的划分：

1. 设备数量远超地址总量：全球联网设备（计算机、手机、物联网设备等）已突破百亿，且单设备可能包含多块网卡（如笔记本的有线 / 无线网卡），每块网卡需 1 个 IP 地址，IPv4 地址早已供不应求；
2. 地址浪费问题突出：早期分类编址（A/B/C 类）导致大量地址闲置（如 A 类地址每段支持 1677 万主机，多数组织无法用完），虽然后续 CIDR 技术优化了地址分配效率，但无法突破 32 位地址的总量限制。

为缓解这一矛盾，行业形成了 “公网 IP 全球唯一寻址 + 私有 IP 局域网重复使用” 的解决方案，配合 NAT 技术实现二者互通，成为当前 IPv4 网络的主流架构。

4.2、核心定义：私有 IP 与公网 IP 的本质差异

私有 IP 与公网 IP 的核心区别在于 “使用范围” 和 “互联网可达性”，具体定义与特征如下：

1. 公网 IP：互联网的 “全球身份证”

• 定义：由 IANA（互联网号码分配机构）及其下属组织（如中国的 CNNIC）统一分配，在全球互联网中唯一标识设备位置的 IP 地址，可直接与任意公网设备通信。
• 核心特征：
  • 全球唯一性：任何两个设备的公网 IP 不可重复（如百度服务器公网 IP、家庭路由器的公网 IP）；
  • 直接联网能力：无需转换即可访问互联网资源（如输入www.baidu.com时，DNS 会解析出百度的公网 IP，直接建立连接）；
  • 分配方式：由 ISP（互联网服务提供商，如电信、联通）分配，家庭用户多为 “动态公网 IP”（每次拨号可能变化），服务器多为 “静态公网 IP”（固定不变，确保用户可稳定访问）。
• 典型应用：互联网服务器（网站、游戏、云服务）、企业路由器的外网接口、需要远程访问的设备（如监控摄像头）。

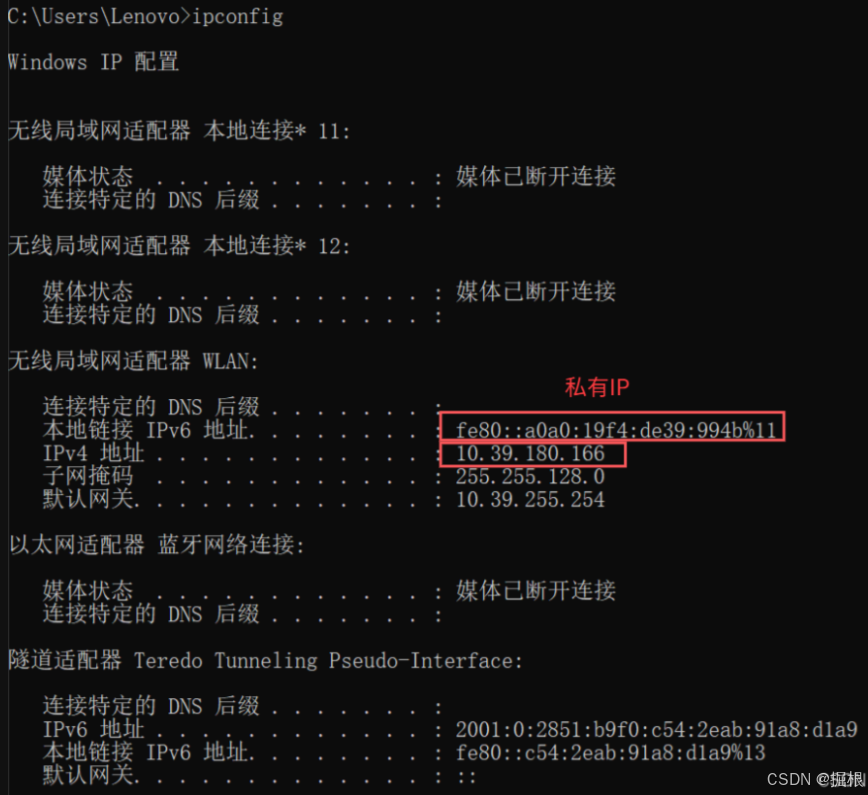

2. 私有 IP：局域网的 “内部工号”

• 定义：根据 RFC 1918 标准定义的专用地址段，仅在局域网（LAN）内有效，不参与互联网路由，可在不同局域网中重复使用，无需向 IANA 申请。
• 核心特征：
  • 局域网内唯一性：同一局域网内设备的私有 IP 不可重复（如家庭网络中，手机为192.168.1.100，电脑为192.168.1.101），但不同局域网可使用相同私有 IP（如全球多数家庭路由器的管理 IP 均为192.168.1.1）；
  • 互联网不可达性：私有 IP 无法直接与公网设备通信，必须通过 NAT 技术转换为为公网 IP；
  • 免费性与灵活性：局域网管理员可自行分配，无需付费申请，且支持通过子网掩码进一步划分子网（如企业将10.0.0.0/8划分为多个部门子网）。
• 标准地址范围（RFC 1918 规定，不可用于互联网路由）：

  地址类别	地址范围	CIDR 表示	地址数量	适用场景
  A 类私有 IP	10.0.0.0 ~ 10.255.255.255	10.0.0.0/8	约 1677 万个	大型企业 / 校园
  B 类私有 IP	172.16.0.0 ~ 172.31.255.255	172.16.0.0/12	约 104 万个	中型企业 / 学校
  C 类私有 IP	192.168.0.0 ~ 192.168.255.255	192.168.0.0/16	约 6.5 万个	家庭 / 小型办公室

4.3、关键区别：从技术到应用的全方位对比

对比维度	公网 IP	私有 IP
唯一性范围	全球唯一，无重复	仅局域网内唯一，不同局域网可重复
互联网可达性	直接可达，可与任意公网设备通信	不可直接可达，需 NAT 转换
分配主体	IANA→ISP→用户 / 企业	局域网管理员（如路由器 DHCP）
地址成本	需付费申请（静态公网 IP 费用更高）	免费使用，无额外成本
安全性	暴露在互联网中，需额外防护（如防火墙）	隐藏在局域网内，天然隔离外部攻击
典型设备	网站服务器、云主机、路由器 WAN 口	家庭电脑、手机、企业内网打印机
地址变更频率	静态公网 IP 固定，动态公网 IP 可能变化	局域网内通常固定（DHCP 租约期内）

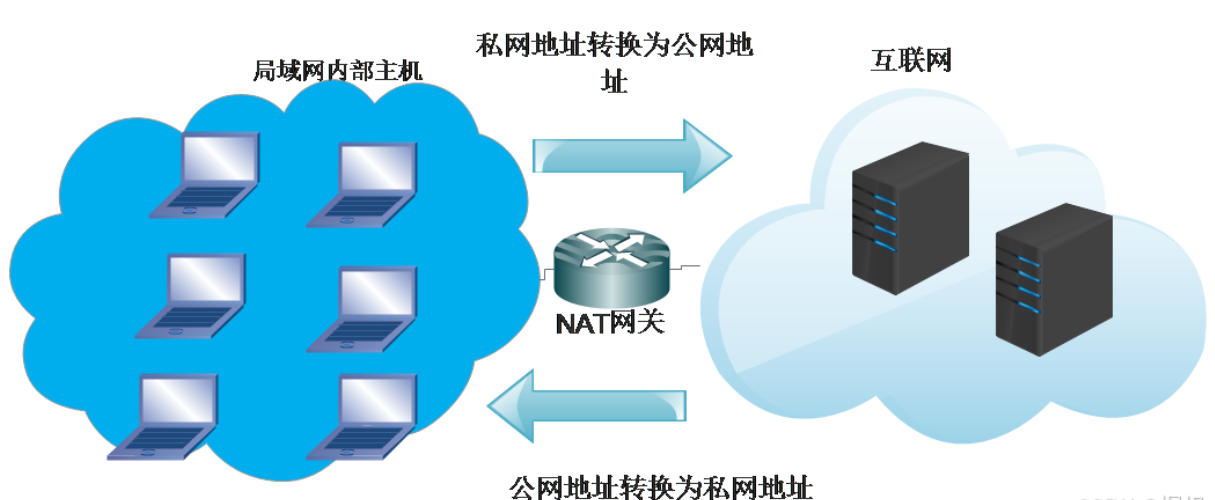

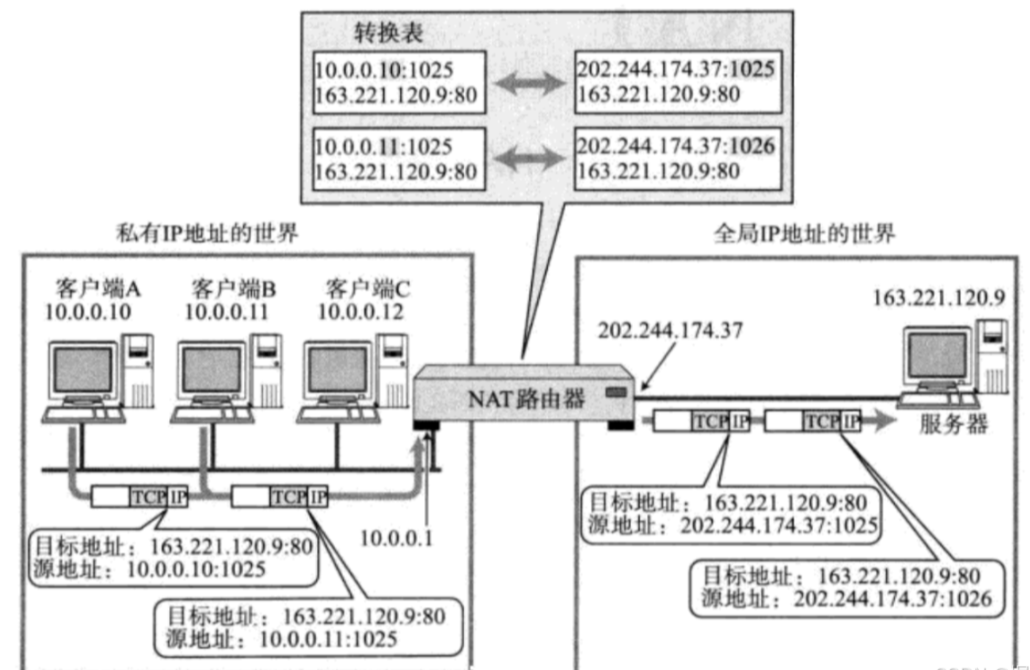

4.4、NAT 技术：连接私有 IP 与公网 IP 的 “翻译官”

私有 IP 无法直接访问互联网，公网设备也无法直接访问私有 IP，二者的通信依赖NAT（网络地址转换） 技术。NAT 部署在局域网出口（如家用路由器），核心功能是 “替换 IP 报文头部的地址信息”，实现 “多私有 IP 共享 1 个公网 IP”，具体流程如下：

1. 出方向转换（私有 IP→公网 IP）

1. 局域网设备（如手机，私有 IP 为192.168.1.100）访问互联网时，将数据包发送给路由器；
2. 路由器查询 NAT 转换表，为该设备分配一个临时端口（如202.103.xxx.xxx:5000，其中202.103.xxx.xxx是路由器的公网 IP）；
3. 路由器将数据包的 “源 IP” 从192.168.1.100替换为202.103.xxx.xxx，“源端口” 从设备随机端口替换为5000，并记录该映射关系；
4. 数据包携带公网 IP 和端口发送至互联网服务器（如百度）。

2. 入方向转换（公网 IP→私有 IP）

1. 互联网服务器返回响应数据包，目标 IP 为路由器公网 IP202.103.xxx.xxx，目标端口为5000；
2. 路由器查询 NAT 转换表，找到202.103.xxx.xxx:5000对应的私有 IP 和端口（192.168.1.100:12345）；
3. 路由器将数据包的 “目标 IP” 替换为192.168.1.100，“目标端口” 替换为12345，转发至手机；
4. 手机接收响应，完成一次通信。

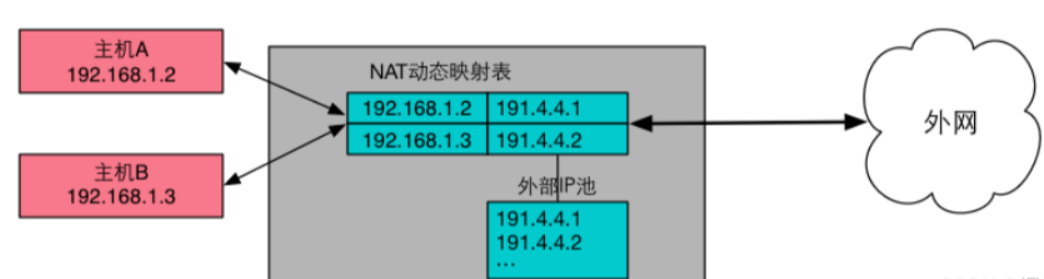

3. NAT 的核心价值

• 节省公网 IP：一个公网 IP 可支持数十甚至数百台私有 IP 设备同时访问互联网（通过不同端口区分）；
• 隐藏内网拓扑：外部设备仅能看到路由器的公网 IP，无法直接获取局域网内设备的真实 IP，提升网络安全性。

4.5、实际应用：私有 IP 与公网 IP 的典型场景

1. 家庭网络：多设备共享 1 个公网 IP

• 家庭路由器通过 DHCP 为手机、电脑、智能电视分配私有 IP（如192.168.1.100、192.168.1.101）；
• 所有设备访问互联网时，均通过路由器的公网 IP（如60.31.73.84）进行 NAT 转换，共享同一公网出口；
• 局域网内设备可通过私有 IP 直接通信（如电脑通过192.168.1.102访问智能电视的文件共享服务）。

2. 企业网络：多层子网与公网服务器

• 大型企业通常使用 A 类私有 IP（如10.0.0.0/8），并划分为多个子网（如10.1.0.0/24为技术部，10.2.0.0/24为市场部）；
• 企业内部设备通过私有 IP 通信，访问互联网时通过企业网关的公网 IP 进行 NAT 转换；
• 企业的对外服务（如官网、API 接口）部署在具有静态公网 IP 的服务器上，确保外部用户可稳定访问。

3. 云服务：私有 IP 与公网 IP 的混合架构

• 阿里云、腾讯云等平台为云主机分配 “内网 IP”（本质是私有 IP，如172.17.0.2）和 “公网 IP”（如47.98.xxx.xxx）；
• 同一云账号下的云主机通过内网 IP 通信，延迟低且不产生流量费用；
• 外部用户通过公网 IP 访问云主机上的服务（如网站、数据库），云平台通过 NAT 网关实现公网 IP 与内网 IP 的转换。

4.6、未来趋势：IPv6 与私有 IP 的长期价值

尽管 IPv6（128 位地址，理论上可提供2^128个地址）是解决 IP 地址短缺的终极方案，但目前全球 IPv6 普及率仍较低（截至 2024 年，全球仅约 40% 的网络支持 IPv6），短期内私有 IP 与公网 IP 的架构仍将持续发挥作用：

1. IPv6 过渡阶段：大量企业和家庭仍使用 IPv4 私有 IP，通过 “IPv6/IPv4 双栈” 或 “NAT64” 技术访问 IPv6 资源，私有 IP 仍是局域网配置的主流选择；
2. 安全性需求：即使在 IPv6 时代，私有 IP（或 IPv6 的唯一本地地址 ULA）仍将用于局域网隔离，避免内部设备直接暴露在互联网中，降低攻击风险；
3. 兼容性考量：大量老旧设备（如工业控制器、老式路由器）仅支持 IPv4，短期内无法替换，私有 IP 作为过渡方案仍不可或缺。

4.7、总结：私有 IP 与公网 IP 的协作逻辑

私有 IP 与公网 IP 并非对立关系，而是 “局部效率” 与 “全局连通” 的互补：

• 私有 IP 解决 “局域网内部寻址” 问题，通过重复使用大幅降低对公网 IP 的需求，是缓解 IPv4 短缺的核心手段；
• 公网 IP 解决 “互联网全局寻址” 问题，确保设备可跨网络通信，是互联网互联互通的基础；
• NAT 技术则是二者的 “桥梁”，实现私有 IP 到公网 IP 的转换，平衡了地址短缺与联网需求。

理解二者的区别与协作机制，不仅是网络配置、故障排查的基础，也是把握互联网技术演进（如 IPv6 过渡）的关键前提。

5. 理解运营商在上网中的作用

运营商是提供通信服务的公司或组织，负责搭建和维护网络基础设施，包括移动通信、互联网、有线电视等服务。它们为我们提供了日常所需的通信设施，让我们能够进行语音通话、数据传输以及各种线上活动。那么，运营商在我们上网过程中扮演了什么样的角色呢？

5.1. 运营商搭建基础设施

运营商的首要职责是为用户提供通信基础设施。如果一个家庭想要上网，首先需要确认所在区域有运营商的网络覆盖。然后，用户需要联系运营商来进行网络安装。例如：

• 运营商派遣工作人员到家庭中，安装调制解调器（即“猫儿”）和无线路由器，确保家庭能连接到互联网。

• 配置账户和密码：工作人员为家庭设置连接互联网所需的账号和密码。这些账号和密码用于认证用户的设备，确保只有合法用户能够上网。

一旦设备安装完毕并配置好，家庭即可正常上网并按照运营商的收费标准按月或按年交费。

5.2. 费用的交付与使用

你可能会问，“我们上网玩抖音、刷头条，付费为什么交给运营商呢？”其实，这个问题有个简单的解释。无论是通过手机卡上网，还是家用的宽带，所有的网络连接都需要通过运营商搭建的基础设施。即使你正在使用的是一个具体的应用（如微信、外卖等），数据的传输依然需要依赖运营商提供的网络设施。正因如此，用户每个月需要支付给运营商一定的费用，这就相当于在购买通信服务或“流量”。

5.3. 运营商的认证与数据控制

每当我们通过手机卡或者家庭路由器连接互联网时，运营商都会对我们的账户进行认证，确保使用者具备合法的网络接入权限。举个例子，如果你的电话卡欠费了，为什么就不能拨打电话了呢？因为运营商会检查你账户的余额并限制服务，防止用户超出使用额度。

另外，运营商还会根据你的网络请求控制你的上网行为。例如，如果你尝试访问某个网站（比如Google、Facebook等），但由于某些原因（例如，政策或技术问题），你无法访问这些网站，这时，运营商可能会对这些请求进行拦截。简单地说，运营商可能设置了“墙”，阻止某些流量或访问行为。

5.4. 运营商的网络控制

运营商除了为用户提供上网服务外，实际上也在背后控制着整个数据流的传输。所有的数据流量都必须经过运营商的设备，而运营商有能力根据不同的目的地（IP地址）来决定是否允许数据继续传输。例如，在某些国家或地区，运营商会对用户访问特定网站（如外部社交媒体或搜索引擎）进行拦截或过滤。虽然用户可能通过其他途径尝试绕过这些限制，但从根本上来说，运营商仍然掌控着流量的流向。

5.5. 运营商的重要性

总的来说，运营商的作用不仅仅是提供上网服务，它们充当了整个网络架构的中介和控制者。它们负责搭建基础设施、提供认证、控制数据流，并在需要时进行管理和审查。

运营商的这些作用使得我们能够方便地访问互联网，但同时它们也在一定程度上对我们的上网行为产生影响。例如，因政策、网络安全或其他原因，运营商可能会限制某些网站的访问，或者通过NAT（网络地址转换）技术让多个用户共享一个公网IP地址

---

6.路由器深度解析：从局域网核心到 NAT 与路由的全流程

路由器是连接局域网（LAN）与广域网（WAN）的核心设备，不仅承担着 “构建子网”“分配 IP” 的基础职责，还通过 NAT 技术解决 IPv4 地址短缺问题，并依靠路由表实现数据包的跨网络转发。本文将结合技术原理与实际场景，系统拆解路由器的功能、NAT 技术细节及路由机制，帮你彻底理解 “数据如何从家庭电脑到达互联网服务器”。

6.1、路由器在局域网中的核心作用：子网构建与 IP 管理

路由器的本质是 “跨子网通信的桥梁”，在局域网中承担三大核心功能，是设备联网的 “第一入口”。

1. 构建子网：划分网络边界，实现隔离与管理

• 核心逻辑：路由器通过 LAN 口（局域网接口）连接家庭 / 企业内的设备（电脑、手机、智能家居），将这些设备划分为一个 “子网”（如192.168.1.0/24）。

  • 子网内的设备使用私有 IP（如192.168.1.100），仅在子网内有效，不同子网的私有 IP 可重复（如你家与邻居家的路由器 LAN 口 IP 都可设为192.168.1.1）；
  • 相互连接的子网（如企业总部与分支机构）网络号必须不同（否则路由器无法区分转发目标），不连接的子网网络号可相同。

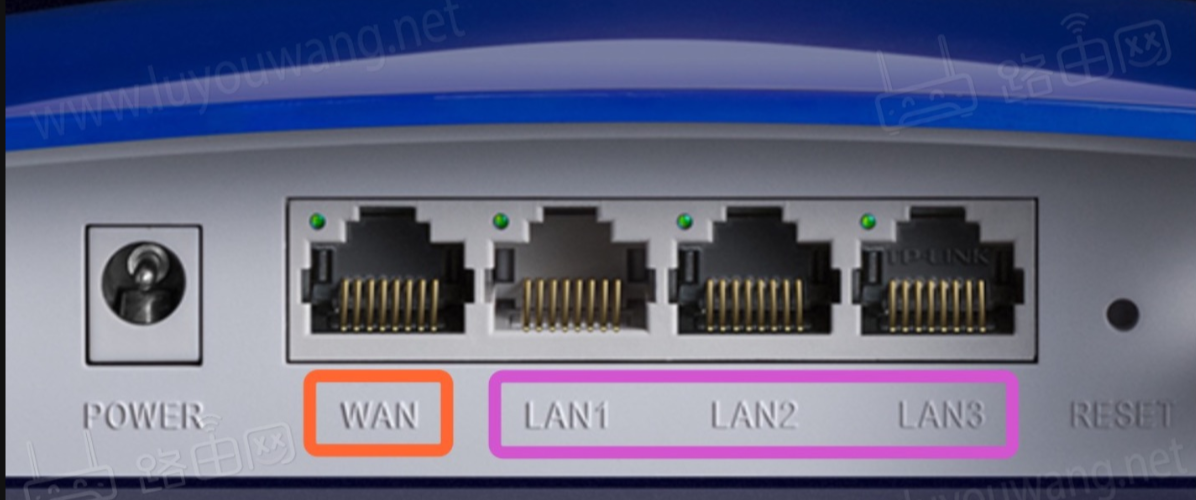

• 硬件支撑：路由器至少有两个 “接口”（可理解为 “虚拟网卡”）：

  • LAN 口：连接内网设备，配置 “子网 IP”（如192.168.1.1，路由器通常是子网的第一个 IP，作为内网设备的 “网关”）；
  • WAN 口：连接外网（如运营商光猫），配置 “外网 IP”（可能是运营商分配的公网 IP 或私有 IP，如100.64.2.3）。



2. 自动分配 IP：DHCP 服务避免手动管理的麻烦

手动给每台内网设备配置 IP（如电脑、手机）不仅效率低，还易出现 IP 冲突（两台设备用同一个 IP）。路由器通过DHCP（动态主机配置协议） 自动完成 IP 分配，流程如下：

1. 内网设备（如手机）连接路由器时，自动发送 “DHCP 请求”；
2. 路由器从预设的 IP 地址池（如192.168.1.100 ~ 192.168.1.200）中分配一个未使用的 IP 给设备；
3. 同时下发 “子网掩码”（如255.255.255.0）、“网关”（路由器 LAN 口 IP 192.168.1.1）和 “DNS 服务器地址”（如运营商 DNS 202.97.224.68）；
4. IP 分配有 “租约期”（如 24 小时），到期后设备会自动续租，避免 IP 浪费。

• 实际场景：你家的 5 台设备（2 台电脑、2 部手机、1 台电视）无需手动设置 IP，连接 Wi-Fi 后即可自动获取192.168.1.101、192.168.1.102等地址，且不会冲突。

3. 内网通信与隔离：MAC 地址与 ARP 缓存表

内网设备（如电脑 A 192.168.1.101 与手机 B 192.168.1.102）通信时，需通过 “IP→MAC 地址” 的映射找到目标设备，这一过程依赖ARP 协议和路由器的 ARP 缓存表：

• ARP 协议：当电脑 A 要给手机 B 发数据时，先检查自身 ARP 缓存表（记录 IP 与 MAC 的对应关系）；若没有手机 B 的 MAC 地址，会发送 “ARP 广播”（询问 “谁是192.168.1.102？请回复 MAC 地址”）；

• ARP 响应：手机 B 收到广播后，回复自己的 MAC 地址（如00:1C:42:XX:XX:XX）；

• 缓存记录：电脑 A 将手机 B 的 “IP-MAC” 映射存入 ARP 缓存表，后续通信直接使用该映射，无需重复广播。

• 路由器的角色：仅在 “跨子网通信” 时转发数据，内网设备间的通信（同一 LAN 口下）无需经过路由器，直接通过交换机芯片转发（家用路由器集成了交换机功能）。

6.2、NAT 技术：路由器解决 IPv4 地址短缺的核心方案

IPv4 地址仅约 43 亿个，无法满足全球百亿级设备的需求。NAT（网络地址转换）技术让 “多个内网设备共享 1 个公网 IP” 成为可能，是 IPv4 能沿用至今的关键。

1. NAT 的核心逻辑：私有 IP 与公网 IP 的 “翻译器”

NAT 部署在路由器的 WAN 口（内网与外网的边界），核心是 “替换 IP 报文头部的地址信息”，实现 “内网设备→公网服务器” 的通信，具体分为出方向转换（内网→公网）和入方向转换（公网→内网）：

• 出方向：内网设备（如192.168.1.101）访问公网时，路由器将数据包的 “源 IP” 从私有 IP 替换为自身 WAN 口的公网 IP（如202.103.7.12），并记录 “私有 IP + 端口→公网 IP + 端口” 的映射关系（存在 NAT 转换表中）；

• 入方向：公网服务器（如百度180.101.49.11）返回响应时，数据包的 “目标 IP” 是路由器的公网 IP 202.103.7.12；路由器查询 NAT 转换表，找到对应的私有 IP 192.168.1.101，替换目标 IP 后转发给内网设备。

• 关键结论：NAT 对通信双方 “透明”—— 内网设备以为直接和公网服务器通信，公网服务器以为和路由器（公网 IP）通信，双方都不知道 NAT 的存在。

2. 三种 NAT 类型：从 “一对一” 到 “多对一” 的演进

根据 “私有 IP 与公网 IP 的映射关系”，NAT 分为三类，其中NAPT（网络地址端口转换） 是家用路由器的默认选择。

NAT 类型	核心逻辑	公网 IP 利用率	适用场景
静态 NAT	1 个私有 IP 固定映射 1 个公网 IP（一对一）	低（1:1）	内网服务器需公网访问（如企业网站）
动态 NAT	多个私有 IP 动态映射多个公网 IP（多对多）	中（N:M，M<N）	中小型企业，公网 IP 数量有限
NAPT（端口 NAT）	多个私有 IP 通过 “不同端口” 共享 1 个公网 IP（多对一）	极高（N:1）	家庭、小型企业，公网 IP 稀缺

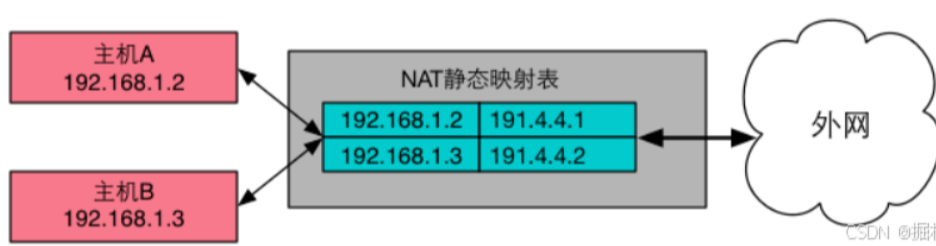

（1）静态 NAT：固定映射，适合内网服务器

• 例子：企业内网服务器 IP 为10.0.0.10，需对外提供服务（如官网）；路由器配置静态 NAT，将10.0.0.10固定映射到公网 IP 202.97.XX.XX；
• 特点：公网用户访问202.97.XX.XX时，路由器直接转发到10.0.0.10，稳定性高，但浪费公网 IP（1 个服务器占 1 个公网 IP）。

（2）动态 NAT：地址池分配，临时映射

• 例子：企业有 100 台内网设备，申请了 10 个公网 IP（地址池202.97.XX.1 ~ 202.97.XX.10）；当设备访问公网时，路由器从地址池动态分配 1 个公网 IP，通信结束后释放该 IP 供其他设备使用；
• 特点：公网 IP 利用率比静态 NAT 高，但仍需多个公网 IP，无法满足 “百台设备共享 1 个公网 IP” 的需求。

（3）NAPT：端口区分，家用路由器的核心

NAPT 是动态 NAT 的升级 —— 不仅替换 IP，还替换 “端口号”，通过 “公网 IP + 端口” 的组合区分不同内网设备，实现 “多台设备共享 1 个公网 IP”。

实际流程（以内网设备192.168.1.101:12345访问百度180.101.49.11:80为例）：

1. 内网设备发请求：数据包源 IP=192.168.1.101，源端口 = 12345；目标 IP=180.101.49.11，目标端口 = 80；
2. 路由器 NAPT 转换：路由器将 “源 IP + 端口” 替换为 “公网 IP（202.103.7.12）+ 随机端口（如 56789）”，并在 NAT 转换表中记录：192.168.1.101:12345 ↔ 202.103.7.12:56789；
3. 公网服务器响应：百度返回数据包，目标 IP=202.103.7.12，目标端口 = 56789；
4. 路由器反向转换：查询 NAT 转换表，找到202.103.7.12:56789对应的192.168.1.101:12345，替换目标 IP 和端口后转发给内网设备；
5. 通信完成：内网设备收到响应，完成一次访问。

• 关键优势：1 个公网 IP 可支持数百台设备同时上网（端口号范围 0~65535，理论上可区分 65535 个并发连接），极大节省公网 IP 资源。

6.3. NAT 的缺点与解决方案

NAT 虽解决了地址短缺问题，但也存在局限性，需针对性应对：

（1）公网无法主动访问内网设备

• 问题：NAT 转换表仅在 “内网设备发起请求” 时生成，公网设备（如朋友的电脑）无法主动访问你的内网设备（如家庭监控摄像头）；
• 解决方案：
  • 端口映射（端口转发）：在路由器上配置 “公网端口→内网 IP + 端口” 的映射（如将公网端口 8080 映射到内网监控192.168.1.105:80），公网用户访问202.103.7.12:8080即可连接监控；
  • DMZ 主机：将某台内网设备（如服务器）设为 “DMZ 主机”，所有公网请求直接转发到该设备（适合无复杂端口需求的场景）。

（2）NAT 会话超时导致连接中断

• 问题：路由器的 NAT 转换表有 “老化时间”（如 TCP 连接超时 30 分钟，UDP 连接超时 5 分钟），若内网设备长时间无数据传输，转换表条目会被删除，导致后续通信中断（如游戏断线、远程连接断开）；
• 解决方案：应用层设置 “保活机制”（如每隔 2 分钟发送 1 个空数据包），重置 NAT 老化时间，维持连接。

（3）IPv6 的终极替代

• 问题：NAT 本质是 “过渡方案”，无法彻底解决 IPv4 地址枯竭；
• 解决方案：IPv6 使用 128 位地址（理论上可提供2^128个地址，足够全球设备每人分配万亿个），无需 NAT 即可实现 “每台设备 1 个公网 IP”；但目前 IPv6 普及率仍较低（全球约 40%），短期内 NAT 仍将持续使用。

6.4路由器工作原理与路由机制

路由器的核心价值是 “跨网段转发数据包”，其工作依赖ARP 缓存表（解决局域网内 IP 与 MAC 的映射）和路由表（确定跨网段的转发路径），而 “路由” 则是数据包从源主机到目标主机的 “多跳问路” 过程。本文将结合具体场景，拆解路由器工作流程、路由表结构及实操命令，帮你理解 “数据如何跨越多个网络到达目的地”。

一、路由器工作原理：从局域网通信到跨网段转发

路由器的工作分为 “局域网内寻址” 和 “跨网段路由” 两个阶段，前者依赖 ARP 协议，后者依赖路由表，两者结合实现 “数据包精准送达”。

1. 前提：不同网段默认无法直接通信

IP 地址由 “网络号” 和 “主机号” 组成（通过子网掩码区分），只有网络号相同的设备才能直接通信（属于同一局域网）；若网络号不同（如192.168.1.0/24和192.168.2.0/24），设备需通过路由器转发才能通信。

• 示例场景：
  • 主机 A（192.168.1.101，网络号192.168.1.0）想访问主机 B（192.168.2.102，网络号192.168.2.0）；
  • 两者网络号不同，需经过路由器 R1（连接192.168.1.0网段）和路由器 R2（连接192.168.2.0网段）转发。

2. 第一步：局域网内寻址（ARP 协议的作用）

主机 A 要发送数据包给路由器 R1（默认网关），需先知道 R1 的 MAC 地址（数据链路层通信依赖 MAC 地址），这一过程由ARP（地址解析协议） 完成：

（1）ARP 缓存表：IP 与 MAC 的 “临时通讯录”

每台设备（主机、路由器）都维护一张 ARP 缓存表，记录 “同一局域网内 IP 地址→MAC 地址” 的映射关系，有效期通常为 10-20 分钟（避免过时映射导致通信失败）。

• 查看 Windows 主机的 ARP 缓存表：打开命令提示符，输入 arp -a，会显示类似结果：

  plaintext

  接口: 192.168.1.101 --- 0x3Internet 地址         物理地址              类型192.168.1.1           00-1c-42-xx-xx-xx    动态  （路由器R1的LAN口MAC）192.168.1.102         00-2c-6e-xx-xx-xx    动态  （同网段主机C的MAC）


（2）ARP 请求与响应：获取未知 MAC 地址

若主机 A 的 ARP 缓存表中没有路由器 R1（192.168.1.1）的 MAC 地址，会触发 “ARP 广播” 流程：

1. ARP 请求（广播）：主机 A 发送一个 “广播数据包”（目标 MAC 为FF-FF-FF-FF-FF-FF），向同一局域网内所有设备询问：“谁是192.168.1.1？请回复你的 MAC 地址！”；
2. ARP 响应（单播）：只有路由器 R1（IP 为192.168.1.1）会接收该广播，并用 “单播数据包” 回复主机 A：“我是192.168.1.1，我的 MAC 地址是00-1c-42-xx-xx-xx”；
3. 更新缓存表：主机 A 将 “192.168.1.1 → 00-1c-42-xx-xx-xx” 的映射存入 ARP 缓存表，后续访问路由器 R1 时直接使用该映射，无需重复广播。

3. 第二步：跨网段转发（路由表的核心作用）

主机 A 将数据包发送给路由器 R1 后，R1 需通过 “路由表” 确定 “下一步将数据包发给谁”，最终实现跨网段转发。

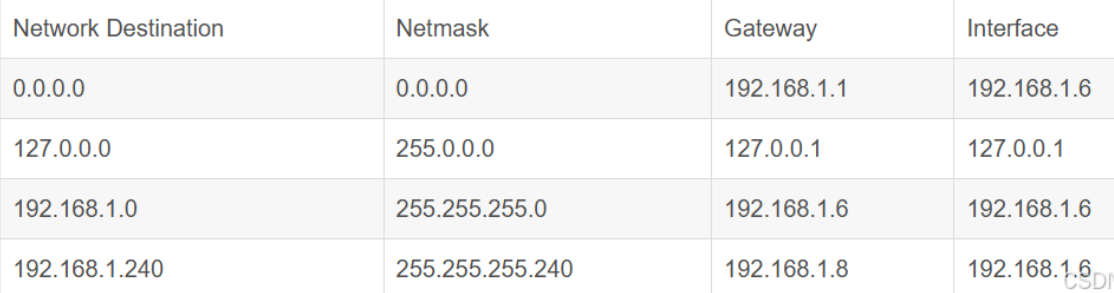

（1）路由表：路由器的 “路径地图”

路由表是路由器内部的核心数据结构，记录 “到达目标网段的下一跳路径”，每条路由条目包含 4 个关键字段（结合 Linux route -n命令输出理解）：

字段名称	含义解释	示例值
目标网络（Destination）	数据包要到达的 “网段”（用 CIDR 表示，如192.168.2.0/24）；0.0.0.0/0表示 “默认路由”（所有未匹配的网段）	192.168.2.0/24、0.0.0.0/0
子网掩码（Genmask）	区分 IP 的 “网络号” 和 “主机号”（如255.255.255.0表示前 24 位是网络号）	255.255.255.0、0.0.0.0
网关（Gateway）	到达目标网段的 “下一跳路由器 IP”（若为0.0.0.0，表示目标网段在本地，无需转发）	192.168.1.2（路由器 R2 的 LAN 口 IP）
接口（Iface）	路由器从哪个接口发送数据包（如eth0=LAN 口，eth1=WAN 口）	eth1
标志（Flags）	路由属性：- U：路由可用- G：需通过网关转发- H：目标是单个主机（非网段）	UG（可用 + 网关路由）

（2）路由器转发流程：以 “主机 A→主机 B” 为例

假设路由器 R1 的路由表中有一条条目：Destination=192.168.2.0/24，Genmask=255.255.255.0，Gateway=192.168.1.2，Iface=eth1，转发流程如下：

1. 接收数据包并解封装：R1 的 LAN 口（eth0）收到主机 A 发送的数据包，先拆除数据链路层封装（帧头、帧尾），提取网络层的 IP 数据包（源 IP=192.168.1.101，目的 IP=192.168.2.102）；
2. 匹配路由表：
   • 提取目的 IP 192.168.2.102，与路由条目的子网掩码 255.255.255.0 进行 “按位与” 操作，得到目标网络 192.168.2.0；
   • 在路由表中查找 “目标网络 = 192.168.2.0” 的条目，找到对应的 “下一跳网关 = 192.168.1.2” 和 “发送接口 = eth1”；
3. 重新封装并转发：R1 将 IP 数据包重新封装成数据链路层帧（源 MAC=R1 的eth1接口 MAC，目标 MAC=R2 的eth0接口 MAC，通过 ARP 获取），从eth1接口发送到下一跳网关192.168.1.2（路由器 R2）；
4. 路由器 R2 重复转发：R2 收到数据包后，发现目标网段192.168.2.0是本地网段（自身 LAN 口连接的网段），通过 ARP 获取主机 B 的 MAC 地址，直接将数据包转发给主机 B；
5. 主机 B 接收并解封装：主机 B 核对帧的目标 MAC 与自身一致，拆除封装，提取数据包并向上层（传输层、应用层）交付，完成通信。

（3）关键规则：路由器转发的 “3 不原则”

• 不广播：若路由表中无匹配条目且无默认路由，路由器会丢弃数据包，并向源主机发送 “ICMP 目标不可达” 报文（区别于交换机的广播行为）；
• 不修改目的 IP：路由器仅修改数据链路层的 MAC 地址（适配下一跳），网络层的源 IP 和目的 IP 始终不变（NAT 场景除外，NAT 是地址转换，不属于路由转发的核心逻辑）；
• 只关注目的 IP：路由器转发时仅根据 “目的 IP” 匹配路由表，不关心源 IP（源 IP 仅用于目标主机回复数据包）。

二、路由机制深度解析：从 “路由定义” 到 “实操命令”

“路由” 是数据包跨越多个网络的转发过程，不仅依赖路由器，主机也有路由表；同时，通过route命令可手动配置静态路由，理解这些内容能帮你排查网络故障（如 “无法访问某网段”）。

1. 什么是路由？：“一跳一跳问路” 的过程

路由的本质是 “数据包从源主机到目标主机的多跳转发”，每一跳都由 “目标 IP” 和 “路由表” 决定方向，类似 “从家到公司，每到一个路口问‘下一个路口往哪走’”。

• 主机的路由表：不仅路由器有路由表，主机（如你的电脑）也有！主机的路由表用于决定 “数据包是否需要发送给默认网关”：
  • 若目标 IP 与主机在同一网段（如主机 A192.168.1.101访问主机 C192.168.1.102），主机直接通过 ARP 获取目标 MAC，无需转发给路由器；
  • 若目标 IP 与主机在不同网段（如主机 A 访问主机 B192.168.2.102），主机将数据包发送给 “默认网关”（即路由器 R1 的 LAN 口 IP192.168.1.1），由网关负责后续转发。

2. 路由表的匹配逻辑：最长前缀优先

当路由表中有多个条目可能匹配目标 IP 时，路由器遵循 “最长前缀优先” 原则（前缀越长，网段越精准），避免转发歧义。

• 示例：路由器路由表中有两条条目：
  1. Destination=192.168.2.0/24，Genmask=255.255.255.0（前缀长度 24）；
  2. Destination=192.168.0.0/16，Genmask=255.255.0.0（前缀长度 16）；若数据包目的 IP 为192.168.2.102，会优先匹配条目 1（前缀 24 比 16 长，网段更精准），而非条目 2。

3. 静态路由与route命令实操

静态路由是手动在路由器 / 主机上配置的路由条目（区别于动态路由协议如 OSPF、BGP 自动学习的路由），适用于简单网络场景。通过 Linux route命令可查看、添加、删除静态路由。

（1）查看路由表

route -n  # -n：显示IP地址（而非域名），避免DNS解析延迟

输出示例（关键条目已标注）：

Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.1.1     0.0.0.0         UG    100    0        0 eth0  # 默认路由（所有未匹配网段转发到网关192.168.1.1）
192.168.1.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0  # 本地网段（无需网关）
192.168.2.0     192.168.1.2     255.255.255.0   UG    0      0        0 eth0  # 静态路由（到192.168.2.0网段需转发到192.168.1.2）

（2）添加静态路由

若需访问192.168.3.0/24网段，且下一跳网关为192.168.1.3，命令如下：

sudo route add -net 192.168.3.0 netmask 255.255.255.0 gw 192.168.1.3 dev eth0
# -net：指定目标是网段（若为-host则是单个主机）
# netmask：子网掩码
# gw：下一跳网关
# dev：发送接口

（3）删除静态路由

删除上述添加的192.168.3.0/24路由条目：

sudo route del -net 192.168.3.0 netmask 255.255.255.0 gw 192.168.1.3 dev eth0

（4）添加默认路由

若主机未配置默认路由（无法访问外网），可手动添加默认路由（网关为路由器 LAN 口 IP）：

sudo route add default gw 192.168.1.1 dev eth0

三、典型场景验证：理解路由的实际应用

通过两个常见场景，验证路由机制的作用，帮你将理论与实际结合。

1. 场景 1：主机无法访问某网段，如何排查？

假设主机 A（192.168.1.101）无法访问192.168.2.0/24网段，排查步骤：

1. 查看主机 A 的路由表：输入route -n，确认是否有192.168.2.0/24的路由条目，或是否有默认路由（0.0.0.0/0）；
   • 若无对应条目，需手动添加静态路由（sudo route add -net 192.168.2.0 netmask 255.255.255.0 gw 192.168.1.1）；
2. 测试网关连通性：ping 192.168.1.1（默认网关），若不通，可能是主机 A 与路由器物理连接故障（如网线松动、Wi-Fi 断开）；
3. 查看路由器 R1 的路由表：登录路由器管理界面（如192.168.1.1），确认是否有192.168.2.0/24的路由条目，且下一跳网关正确（如192.168.1.2）；
4. 测试下一跳连通性：在路由器 R1 上ping 192.168.1.2（下一跳网关），若不通，可能是 R1 与 R2 之间的链路故障。

2. 场景 2：默认路由的作用（访问外网）

当主机 A 访问公网 IP（如百度180.101.49.11）时，其路由表中无 “180.101.49.0/24” 的条目，此时默认路由生效：

• 主机 A 将数据包发送给默认网关192.168.1.1（路由器 R1）；
• R1 的路由表中若有默认路由（0.0.0.0/0 → 下一跳 = 运营商网关202.103.7.1），则将数据包转发给运营商网关；
• 数据包经过运营商骨干网、百度机房路由器等多跳转发，最终到达百度服务器，完成访问。

四、总结：路由器与路由的核心逻辑

1. 路由器的核心功能：通过 ARP 协议解决 “局域网内 IP→MAC 映射”，通过路由表解决 “跨网段转发路径选择”，两者结合实现 “不同网段设备的通信”；
2. 路由的本质：“目的 IP + 路由表” 决定每一跳的转发方向，遵循 “最长前缀优先” 原则，默认路由兜底未匹配网段；
3. 实操关键：通过arp -a查看 MAC 映射，通过route -n查看路由表，通过route add/del配置静态路由，可快速排查 “无法访问某网段” 的故障。

---

7、IP 协议的分片机制：原理、实现与影响

在网络通信中，IP 数据包需要通过数据链路层的 “数据帧” 传输，而不同链路层协议（如以太网）对帧的最大有效载荷（即MTU，最大传输单元）有严格限制（以太网默认 1500 字节）。当 IP 数据包大小超过 MTU 时，就需要在网络层（IP 层）进行 “分片”—— 将大数据包拆分为多个小分片，确保其能在链路中传输；到达目标主机后，再由 IP 层将分片重组为原始数据包。本文将从 “为什么分片”“如何分片”“分片的影响” 三个维度，全面解析 IP 分片机制。

7.1、为什么需要 IP 分片？：MTU 的限制与链路层特性

要理解分片的必要性，需先明确 “IP 数据包” 与 “数据帧” 的关系 ——IP 数据包是网络层的传输单元，而数据帧是数据链路层的传输单元，IP 数据包必须封装在数据帧的 “有效载荷” 中才能在物理链路（如网线、Wi-Fi）上传输。

1. 核心限制：MTU（最大传输单元）

不同链路层协议的 MTU 值不同（由物理层特性决定），例如：

• 以太网（有线 / Wi-Fi）：默认 MTU=1500 字节（这是最常见的场景）；
• PPPoE（宽带拨号）：MTU=1492 字节（需预留 8 字节用于 PPP 头部）；
• 串口链路（如早期专线）：MTU 可能低至 256 字节。

MTU 的含义是 “数据帧中有效载荷的最大长度”，而有效载荷正是 IP 数据包（包含 IP 头部 + 数据部分）。因此，IP 数据包的总长度（头部 + 数据）必须≤链路的 MTU，否则数据帧会被链路层丢弃（无法传输）。

2. IP 与 TCP 的角色差异：谁决定数据包大小？

很多人误以为 “IP 协议控制数据包大小”，但实际是TCP 协议通过 “MSS（最大分段大小）” 主动适配 MTU，避免 IP 分片，而 UDP 协议因无缓冲区控制，容易触发 IP 分片：

• TCP 协议：面向字节流，有发送缓冲区，会根据 “双方协商的 MSS” 拆分数据（MSS=MTU-IP 头部长度 - TCP 头部长度），确保每个 TCP 分段封装成 IP 数据包后，总长度≤MTU，无需 IP 分片；
• UDP 协议：无发送缓冲区，应用层发多少数据，UDP 就直接封装成数据报交给 IP 层。若 UDP 数据报（含 IP 头部）超过 MTU，IP 层必须进行分片，否则无法传输。

3. 分片的本质：“拆包 - 传输 - 重组” 的跨链路适配

当 IP 数据包需要跨越多个不同 MTU 的链路时（如从以太网→PPPoe 链路），若前一段链路的 MTU 较大（1500 字节），后一段链路的 MTU 较小（1492 字节），则路由器会在进入后一段链路前，将 IP 数据包拆分为更小的分片（每个分片≤1492 字节），确保能通过后续链路。

总结：分片是 IP 协议为了 “适配不同链路的 MTU 限制” 而设计的核心机制，目的是让大 IP 数据包能跨越多种链路到达目标主机。

7.2、IP 分片的实现：3 个关键字段与 5 个核心问题

IP 协议通过IP 头部的 3 个特殊字段实现分片与重组，同时解决 “如何判断分片、如何识别同一数据包、如何排序重组” 等问题。

1. IP 头部中控制分片的 3 个核心字段

IP 头部（最小 20 字节，无选项字段时）中有 3 个字段专门用于分片，位置如下（简化示意图）：

字段名称	长度	核心作用
16 位标识（ID）	16 位	唯一标识一个 IP 数据包：同一原始数据包的所有分片，ID 值完全相同；不同数据包的 ID 值不同
3 位标志（Flags）	3 位	控制分片行为：- 第 0 位（保留）：固定为 0；- 第 1 位（DF）：禁止分片（1 = 禁止，0 = 允许）；- 第 2 位（MF）：更多分片（1 = 后面还有分片，0 = 最后一个分片）
13 位片偏移（Fragment Offset）	13 位	表示当前分片的数据部分在原始 IP 数据包数据部分中的 “偏移位置”，单位是 8 字节（即偏移值 ×8 = 实际字节偏移）

2. 分片与重组的 5 个核心问题（附解决方案）

IP 层在处理分片时，需解决 “如何判断分片、如何识别同一数据包、如何排序、如何重组、如何验证正确性”5 个问题，具体方案如下：

（1）问题 1：如何判断一个 IP 数据包是否是 “分片”？

通过 “3 位标志（Flags）” 和 “13 位片偏移” 组合判断，满足以下任一条件即为分片：

• 标志位 MF=1（表示 “后面还有分片”，当前是中间分片）；
• 片偏移＞0（即使 MF=0，片偏移＞0 也表示 “当前是最后一个分片”）。

反例：若 MF=0 且片偏移 = 0，则该 IP 数据包是 “未分片的完整数据包”。

（2）问题 2：如何识别 “同一原始数据包的所有分片”？

通过 “源 IP 地址 + 目的 IP 地址 + 16 位标识（ID）” 三者唯一确定：

• 源 IP + 目的 IP：确定通信的两端主机；
• 16 位标识（ID）：同一原始数据包的所有分片，ID 值完全相同（由源主机的 IP 层生成，确保同一时间段内不重复）。

例如：主机 A（192.168.1.101）给主机 B（192.168.2.102）发送一个大 IP 数据包，ID=666，其所有分片的 “源 IP=192.168.1.101、目的 IP=192.168.2.102、ID=666”，目标主机 B 通过这三个字段将分片归为一组。

（3）问题 3：如何确定分片的 “前后顺序”？是否有分片丢失？

通过 “13 位片偏移” 和 “IP 数据包总长度” 计算：

• 片偏移的单位是 8 字节，例如 “片偏移 = 175” 表示 “当前分片的数据部分从原始数据包数据部分的 175×8=1400 字节处开始”；
• 排序逻辑：将同一组分片按 “片偏移” 升序排列，前一个分片的 “片偏移 + 分片数据长度” 应等于后一个分片的 “片偏移”（若不相等，说明中间有分片丢失）；
• 完整性判断：当收到 “MF=0” 的分片（最后一个分片）时，可通过 “最后一个分片的片偏移 ×8 + 最后一个分片的数据长度” 计算原始数据包的总数据长度，若已收到的所有分片的数据长度之和等于总数据长度，则分片收全，否则有丢失。

（4）问题 4：如何将分片重组为原始 IP 数据包？

目标主机的 IP 层按以下步骤重组：

1. 分组归类：将收到的 IP 分片按 “源 IP + 目的 IP+ID” 分组，存入临时缓冲区；
2. 排序：按 “片偏移” 升序排列同一组内的分片；
3. 拼接数据：从第一个分片（片偏移 = 0，MF=1）开始，依次将每个分片的 “数据部分” 拼接在一起，直到最后一个分片（MF=0）；
4. 重构 IP 数据包：用第一个分片的 “IP 头部”（去掉分片相关的标志和偏移，恢复原始头部）封装拼接后的完整数据，形成原始 IP 数据包，再交给上层协议（TCP/UDP）。

注意：只有目标主机的 IP 层会重组分片，中间路由器不会重组 —— 路由器只负责 “转发分片”（若后续链路 MTU 更小，可能再次分片）。

（5）问题 5：如何验证重组后的数据包是否正确？

通过两层校验和确保正确性：

1. IP 头部校验和：每个分片的 IP 头部都有 16 位校验和，目标主机在重组前会先校验每个分片的 IP 头部是否损坏（若损坏则丢弃该分片）；
2. 上层协议校验和：重组后的 IP 数据包的数据部分（TCP/UDP 数据报）包含 TCP/UDP 头部的校验和，上层协议（TCP/UDP）会校验数据是否完整（若损坏则丢弃，由 TCP 重传或 UDP 忽略）。

7.3、分片机制示例：手把手拆解一个 IP 数据包

通过一个具体案例，理解分片的计算过程（基于以太网 MTU=1500 字节，IP 头部默认 20 字节）。

1. 原始 IP 数据包参数

• IP 头部长度：20 字节（无选项字段）；
• 数据部分长度：3800 字节；
• 原始 IP 数据包总长度：20+3800=3820 字节（远大于 MTU=1500 字节，需分片）；
• 标识（ID）：666；
• 标志：DF=0（允许分片），MF=0（初始未分片）；
• 片偏移：0。

2. 分片规则：每个分片的计算逻辑

分片需满足两个核心条件：

1. 每个分片的 “IP 头部长度 + 数据部分长度”≤MTU（1500 字节）；
2. 分片的 “数据部分长度” 必须是 8 的整数倍（因为片偏移的单位是 8 字节，确保重组时偏移准确）。

计算步骤：

• 每个分片可承载的最大数据长度 = MTU-IP 头部长度 = 1500-20=1480 字节；
• 但 1480 必须是 8 的整数倍（1480÷8=185，符合要求），因此每个分片的数据部分最大为 1480 字节；
• 原始数据总长度 = 3800 字节，需分多少片？3800÷1480≈2.57，因此分 3 片。

3. 分片结果详情

分片序号	分片总长度（头部 + 数据）	数据部分长度	标识（ID）	标志（DF/MF）	片偏移（单位：8 字节）	实际偏移字节（片偏移 ×8）
第 1 片	20+1480=1500 字节	1480 字节	666	DF=0，MF=1	0	0
第 2 片	20+1480=1500 字节	1480 字节	666	DF=0，MF=1	1480÷8=185	1480
第 3 片	20+840=860 字节	840 字节	666	DF=0，MF=0	(1480+1480)÷8=370	2960

验证：

• 数据总长度：1480+1480+840=3800 字节（与原始数据长度一致）；
• 第 3 片 MF=0（最后一片），片偏移 = 370（对应 2960 字节），2960+840=3800 字节（覆盖全部原始数据）；
• 每个分片总长度≤1500 字节（符合 MTU 要求）。

7.4、IP 分片的缺点：丢包风险与协议影响

分片虽然解决了 “大数据包跨链路传输” 的问题，但也带来了丢包概率升高、重组开销大等问题，且对 TCP 和 UDP 的影响差异显著。

1. 核心缺点：“一分丢全丢”

IP 分片是 “无连接、不可靠” 的 —— 每个分片都是独立传输的，中间路由器不会跟踪分片的完整性，一旦某个分片丢失（如链路丢包、路由器缓存满），目标主机就无法重组出完整的原始数据包，最终会丢弃所有已收到的分片（因为缺失部分数据，上层协议无法处理）。

例如：上述 3 个分片若丢失第 2 片，即使收到第 1、3 片，目标主机也会丢弃这两片，导致整个 IP 数据包失效。

2. 对 UDP 协议的严重影响

UDP 协议本身是 “无连接、不可靠” 的，没有重传机制，因此分片对 UDP 的影响极大：

• 触发分片的场景多：UDP 无缓冲区，应用层发送的大数据（如视频流、语音包）会直接导致 IP 分片；
• 丢包后果严重：一旦某个分片丢失，整个 UDP 数据报失效，应用层会收到 “数据不完整” 或 “无数据”，且无法重传（除非应用层自己实现重传逻辑）；
• 典型案例：UDP-based 的视频通话若频繁分片，会出现 “卡顿、花屏”（因分片丢失导致帧不完整）。

3. 对 TCP 协议的影响（较小，因 MSS 规避分片）

TCP 协议通过 “MSS 协商” 主动避免 IP 分片，因此分片对 TCP 的影响很小：

• MSS 协商机制：TCP 建立连接时（SYN 报文），双方会在 TCP 头部的 “选项字段” 中携带自己的 MSS（MSS=MTU-20-20=1460 字节，默认 IP 头部 20 字节、TCP 头部 20 字节），最终取 “双方 MSS 的较小值” 作为通信的 MSS；
• 主动拆分数据：TCP 发送数据时，会按 MSS 拆分字节流，每个 TCP 分段封装成 IP 数据包后，总长度 = 20（IP 头）+20（TCP 头）+1460（数据）=1500 字节（正好等于以太网 MTU），无需 IP 分片；
• 极端情况：若 IP 头部带 “选项字段”（如 timestamp，占 12 字节），则 IP 头部长度 = 32 字节，此时 MSS=1500-32-20=1448 字节，TCP 会按 1448 字节拆分数据，仍避免分片。

只有一种情况 TCP 会触发分片：IP 头部选项字段长度动态增加（如路径 MTU 发现时），导致 IP 数据包总长度超过 MTU，但这种情况极少发生。

4. 额外开销：重组缓冲区与延迟

目标主机的 IP 层需要为每个分片组分配 “临时重组缓冲区”，并等待所有分片到达（通常有超时时间，如 30 秒）。若分片较多（如 MTU=256 字节时，一个 3800 字节的数据包需分 15 片），会占用更多内存；若部分分片延迟到达，重组会等待，导致上层协议（如 TCP）的延迟升高。

总结：IP 分片的核心逻辑与工程启示

1. 分片的本质：IP 协议为适配不同链路的 MTU 限制，在网络层对大数据包进行 “拆包 - 传输 - 重组” 的机制，核心是 “通过 3 个 IP 头部字段（ID、Flags、片偏移）实现分片的识别与排序”；
2. 协议差异：TCP 通过 MSS 主动规避分片，UDP 因无缓冲区控制易触发分片，因此UDP 应用需避免发送超过 MTU 的数据（建议≤1472 字节，即 1500-20-8，UDP 头部 8 字节）；
3. 风险规避：工程中应尽量避免 IP 分片（如配置正确的 MTU、UDP 应用层限制数据包大小），因为分片会显著升高丢包概率，影响通信可靠性；
4. 关键结论：IP 分片是 “必要的妥协”—— 没有分片，大数据包无法跨链路传输；但分片的缺点也提醒我们，协议设计需 “分层协作”（如 TCP 的 MSS 适配 IP 的 MTU），才能实现高效可靠的通信。

理解分片机制后，你能更清晰地排查 “网络卡顿” 问题（如 UDP 视频流卡顿可能是分片丢失），也能在设计网络应用时（如物联网 UDP 设备），主动控制数据包大小，避免分片带来的风险。
