一、简介

基于 STM32CubeMX + CLion 的 STM32 开发环境，是一种融合了 “图形化配置效率” 与 “现代 IDE 开发体验” 的嵌入式开发方案。它以 STM32CubeMX 的硬件配置自动化为基础，搭配 CLion 的智能代码编辑、调试能力，解决了传统 STM32 开发（如 Keil MDK）中 “配置繁琐、代码提示弱、跨平台性差” 的痛点，尤其适合习惯现代 C/C++ 开发流程、追求高效调试的开发者。

1.1 核心工具定位与分工

该环境的核心是 “STM32CubeMX 负责 “硬件配置与代码生成”，CLion 负责 “代码编写、编译与调试” ”，两者通过标准化的工程文件联动，形成完整开发闭环：

工具核心功能解决的痛点
STM32CubeMX1. 图形化选择芯片型号、配置引脚（GPIO、SPI、UART 等）、时钟树、外设参数；2. 自动生成初始化代码（基于 HAL/LL 库）；3. 生成支持 CLion 的工程模板（如 Makefile/CMake）。避免手动编写繁琐的外设初始化代码、时钟树计算，降低硬件配置出错率。
CLion1. 智能代码编辑（语法高亮、自动补全、重构、跳转）；2. 集成编译工具链（ARM-GCC）；3. 支持硬件调试（配合 OpenOCD/J-Link）；4. 跨平台（Windows/macOS/Linux）。解决传统 IDE（如 Keil）代码提示弱、不支持跨平台、调试界面不直观的问题。

1.2 环境搭建核心依赖

要让两者联动，需额外配置 “编译工具链” 和 “调试工具”，形成完整链路：

  1. 编译工具链：ARM GNU Toolchain用于将 C/C++ 代码编译为 STM32 可执行的二进制文件（.elf/.hex），需下载对应平台的工具链（如arm-none-eabi-gcc）并配置环境变量。

  2. 调试工具：OpenOCD + 调试器

    • OpenOCD：开源调试工具，负责与硬件调试器（如 J-Link、ST-Link）通信，实现 “下载程序、断点调试、查看寄存器” 等功能；
    • 硬件调试器：常用 ST 官方的 ST-Link（低成本，支持大部分 STM32）或 Segger 的 J-Link（兼容性更强，支持复杂调试）。

  3. 驱动支持安装调试器的 USB 驱动（如 ST-Link 驱动、J-Link 驱动），确保电脑能识别硬件。

1.3 典型开发流程（以 “GPIO 点亮 LED” 为例）

  1. Step 1：STM32CubeMX 配置与代码生成

    • 打开 STM32CubeMX，选择目标芯片（如 STM32F103C8T6）；
    • 配置硬件：
      • 引脚：将 PA5（LED 引脚）设为 “GPIO_Output”；
      • 时钟树：将 HSE（外部高速时钟）设为 8MHz，系统时钟（SYSCLK）设为 72MHz；
    • 工程配置：
      • 选择 “Toolchain/IDE” 为 “Makefile”（CLion 支持 Makefile/CMake，Makefile 更简单）；
      • 勾选 “Generate peripheral initialization as a pair of .c/.h files per peripheral”（模块化代码）；
    • 点击 “Generate Code” 生成工程文件（包含 HAL 库、初始化代码、Makefile）。

  2. Step 2：CLion 导入工程并编写业务代码

    • 打开 CLion，选择 “Open” 导入 STM32CubeMX 生成的工程文件夹；
    • CLion 会自动识别 Makefile，无需额外配置编译规则；
    • 在main.c的while(1)循环中添加 LED 翻转代码：
      HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5); // 翻转PA5电平
HAL_Delay(500); // 延时500ms

  3. Step 3：编译与下载

    • 点击 CLion 右上角的 “Build”（或快捷键Ctrl+F9），调用 ARM-GCC 编译工程，生成*.elf文件；
    • 连接调试器（如 ST-Link）到 STM32 开发板，在 CLion 中配置调试：
      • 进入 “Run> Edit Configurations”，选择 “OpenOCD Download & Run”；
      • 选择对应芯片的 OpenOCD 配置文件（如stm32f1x.cfg，通常 OpenOCD 已自带）；
    • 点击 “Debug”（或快捷键Shift+F9），CLion 会通过 OpenOCD 将程序下载到 STM32，并进入调试模式。

  4. Step 4：调试与验证

    • 在HAL_GPIO_TogglePin行设置断点，调试时程序会暂停在断点处；
    • 通过 CLion 的调试面板查看 “GPIO 寄存器状态”“变量值”，或单步执行（F8）观察 LED 翻转逻辑；
    • 调试完成后，点击 “Run”（或快捷键Shift+F10）直接运行程序，LED 会以 500ms 周期闪烁。

1.4 该方案的优势与局限性

优势：
  1. 开发体验现代：CLion 的智能补全（如输入HAL_GPIO_会自动提示所有 GPIO 相关函数）、代码跳转（点击函数名跳转到定义）大幅提升编码效率；
  2. 跨平台自由：Windows/macOS/Linux 均可使用，解决了 Keil MDK 仅支持 Windows 的问题（尤其适合 Mac 用户）；
  3. 开源生态友好：依赖的 ARM-GCC、OpenOCD 均为开源工具，无需付费（对比 Keil 需要 license）；
  4. 代码可移植性强：STM32CubeMX 生成的 HAL 库代码标准化，切换芯片时只需重新配置生成，业务代码基本无需修改。
局限性：
  1. 调试功能不如 Keil 全面：对某些复杂调试需求（如 Trace 跟踪、功耗分析）支持较弱，Keil MDK 在 STM32 专属调试功能上更成熟；
  2. 入门门槛略高：需手动配置工具链、OpenOCD，对新手而言比 “一键安装 Keil” 更复杂；
  3. 部分老芯片支持有限：STM32CubeMX 对非常早期的 STM32 型号（如 STM32F100）支持不足，更适合近 5 年推出的芯片（如 F1/F4/F7/H7/L4 系列）。

1.5 适用人群

  • 习惯现代 C/C++ 开发（如使用过 VS Code、Qt Creator）的开发者；
  • 需要跨平台开发（如在 Mac 上开发 STM32）的用户；
  • 追求开源工具链、避免商业软件依赖的团队或个人；
  • 以 HAL 库为主要开发框架的 STM32 项目（若用标准库，STM32CubeMX 支持有限，需手动适配）。

综上，STM32CubeMX+CLion 是一套 “高效、现代、跨平台” 的 STM32 开发方案，尤其适合对开发体验有要求的中高级开发者，或需要摆脱 Keil 依赖的场景。

二、工程创建

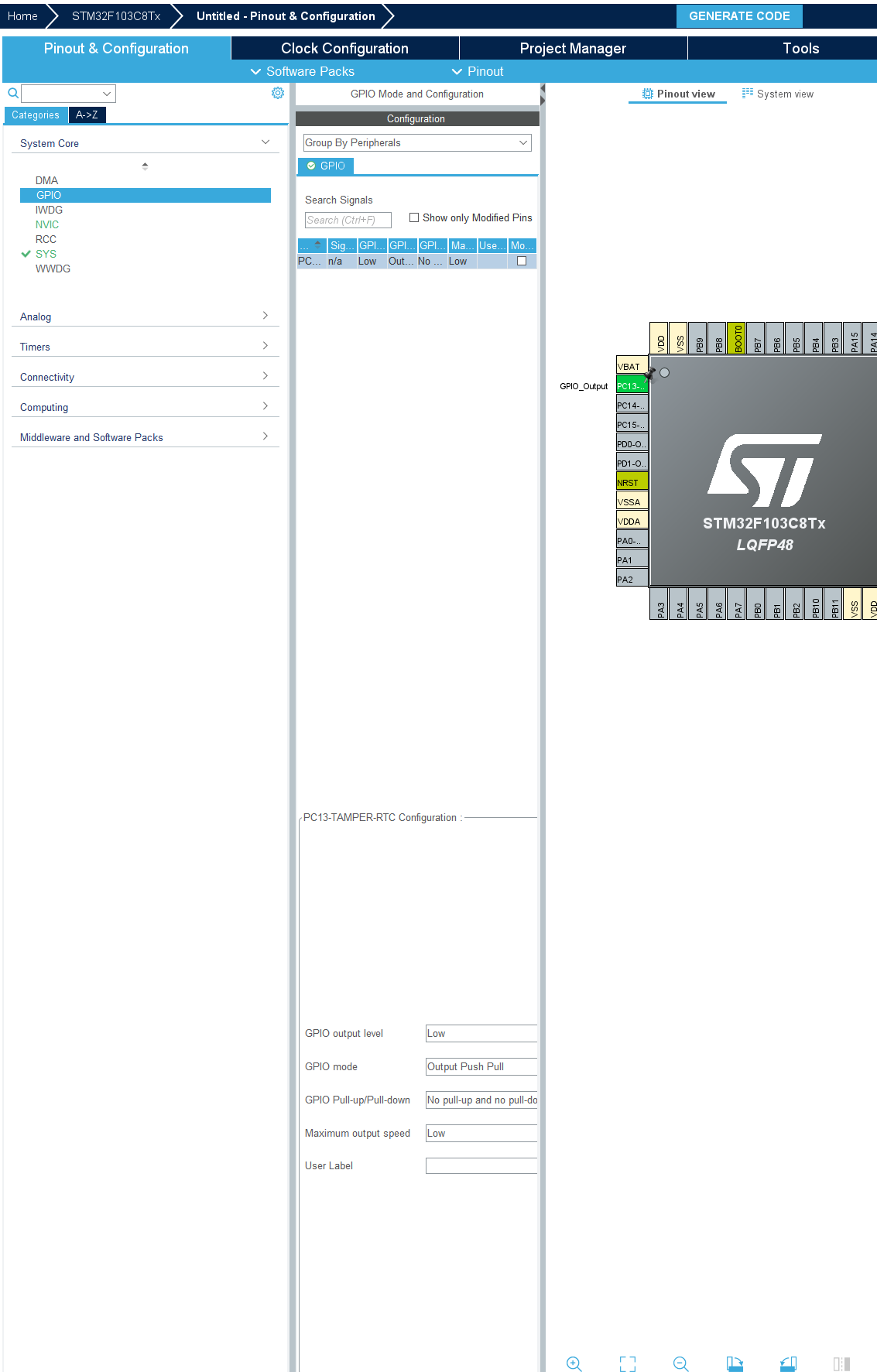

2.1 使用STM32CubeMX创建工程cmake工程，其他的STM32工程的配置与keil的配置一样，主要是针对工程配置。

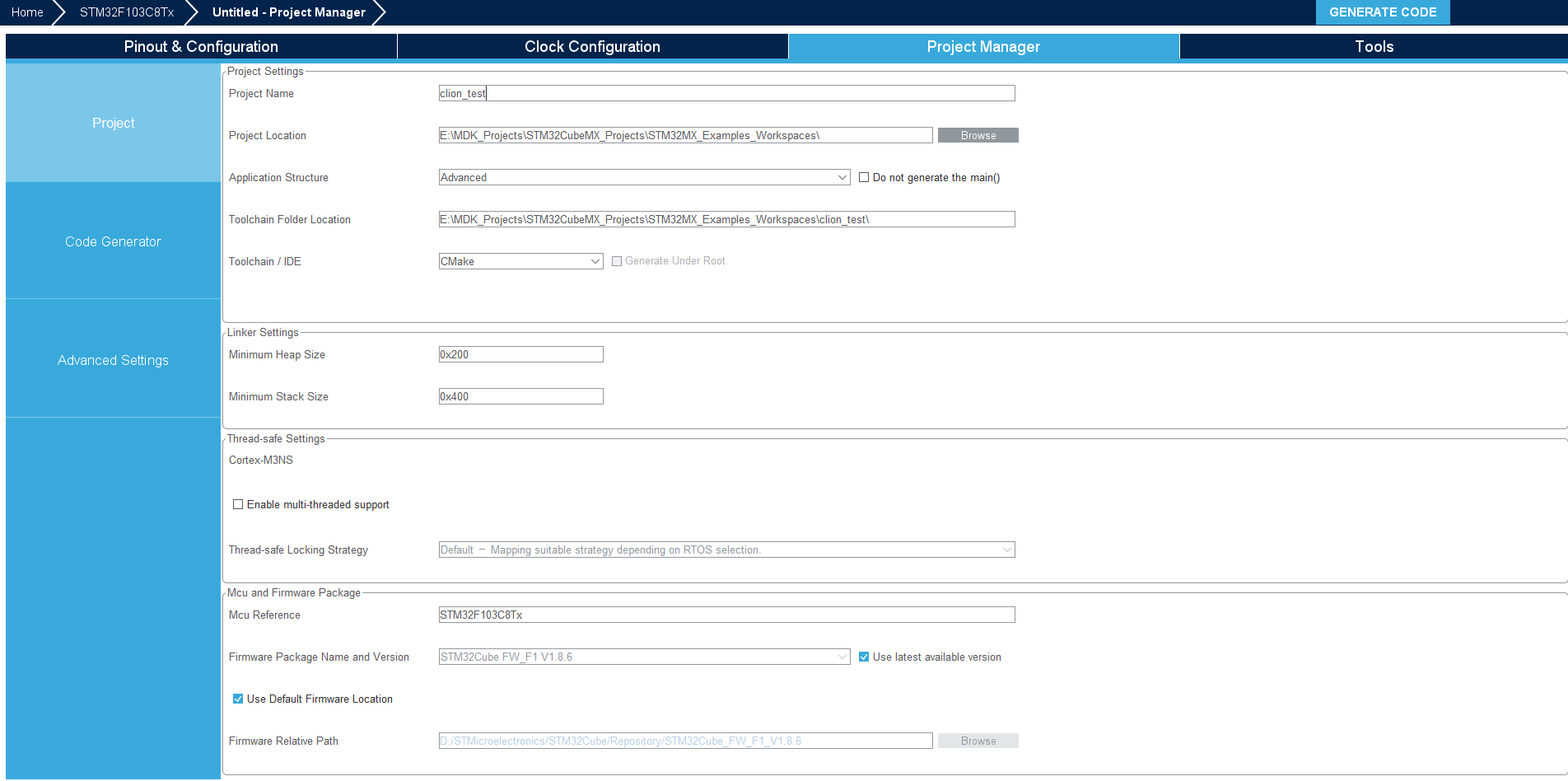

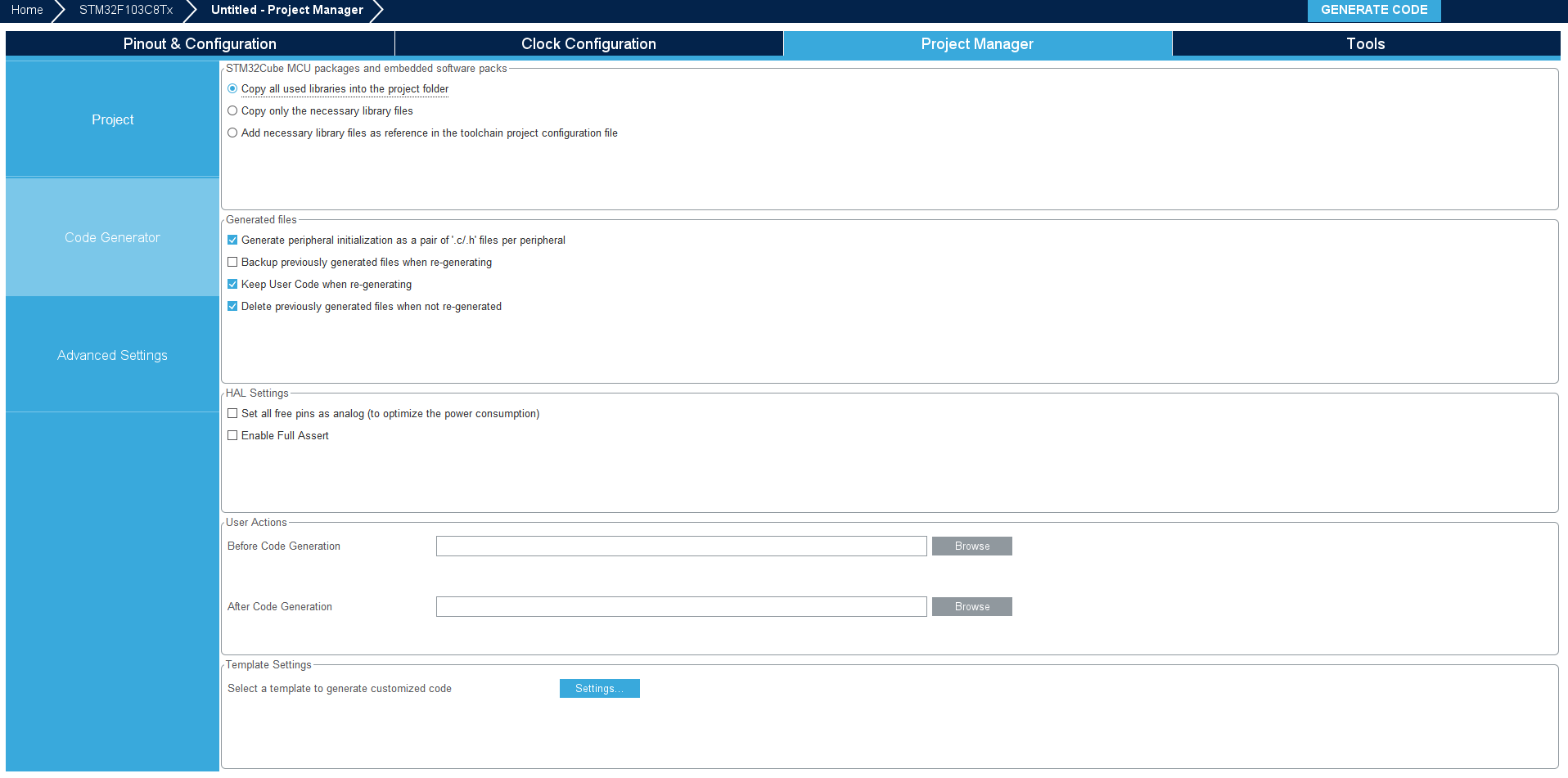

2.2 工程配置

选择cmake

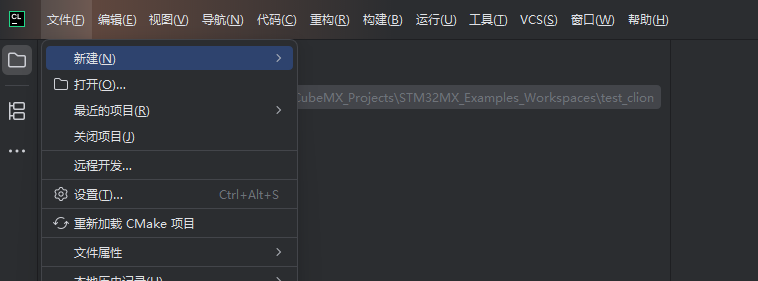

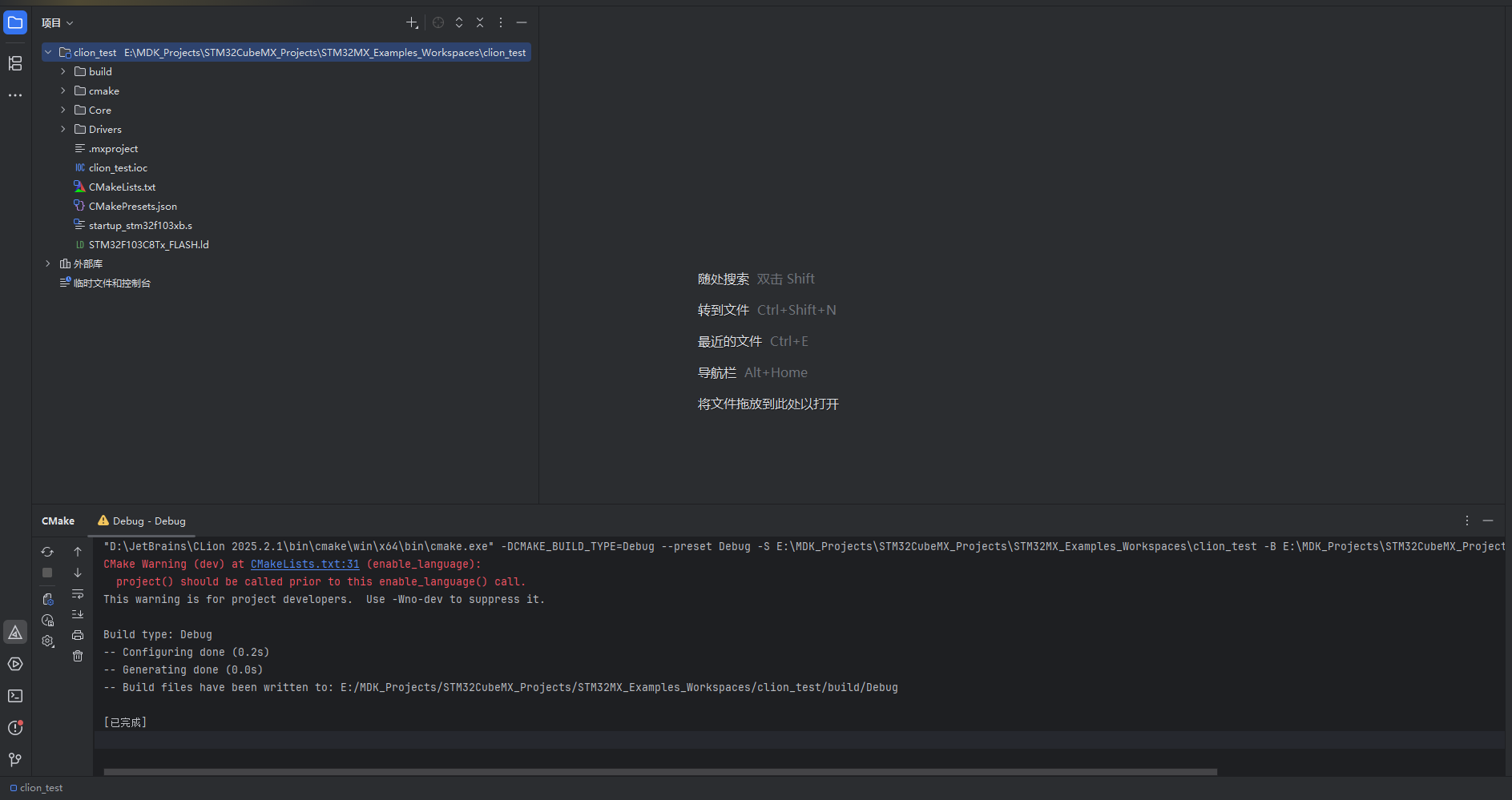

2.3 导入工程，打开文件夹

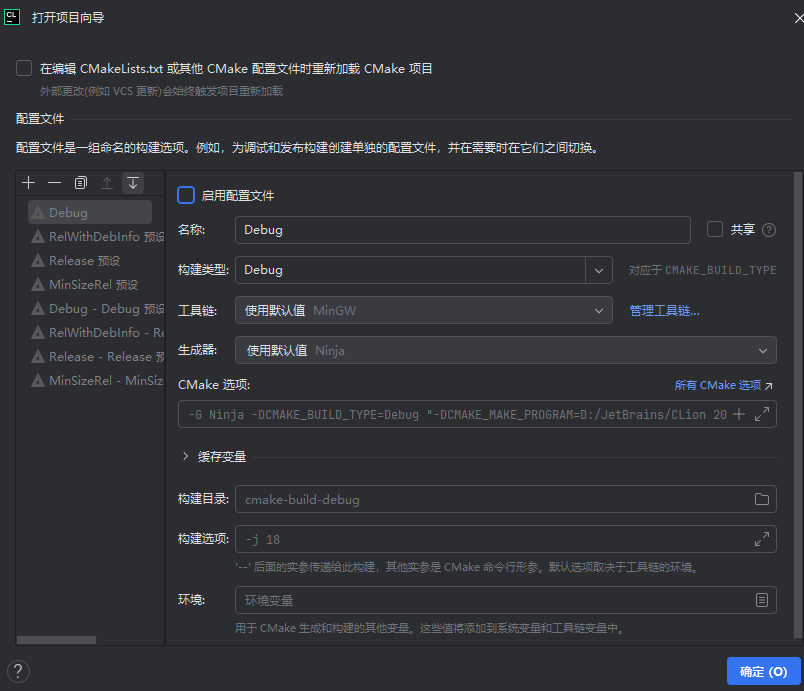

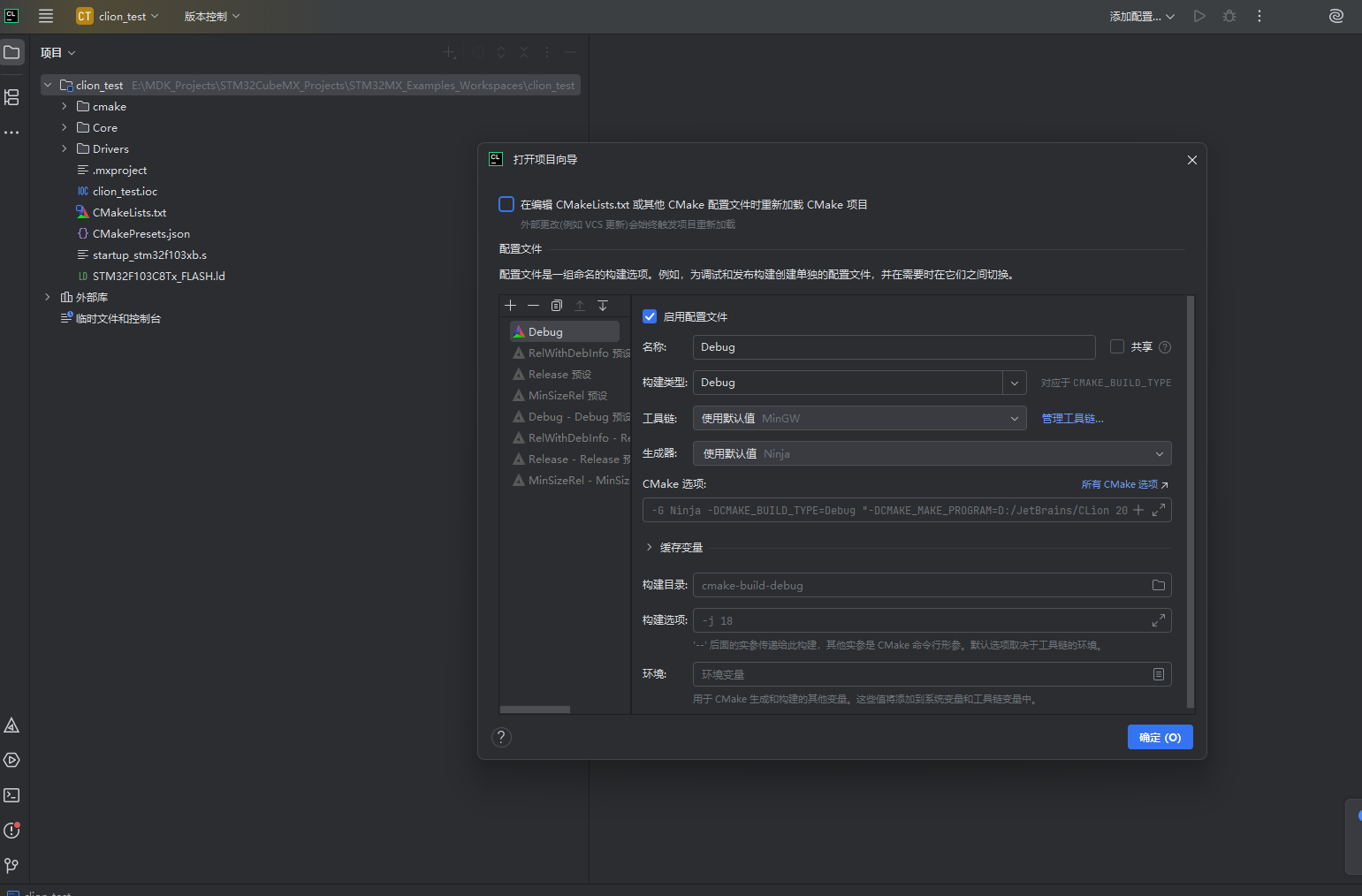

取消勾选默认的Debug

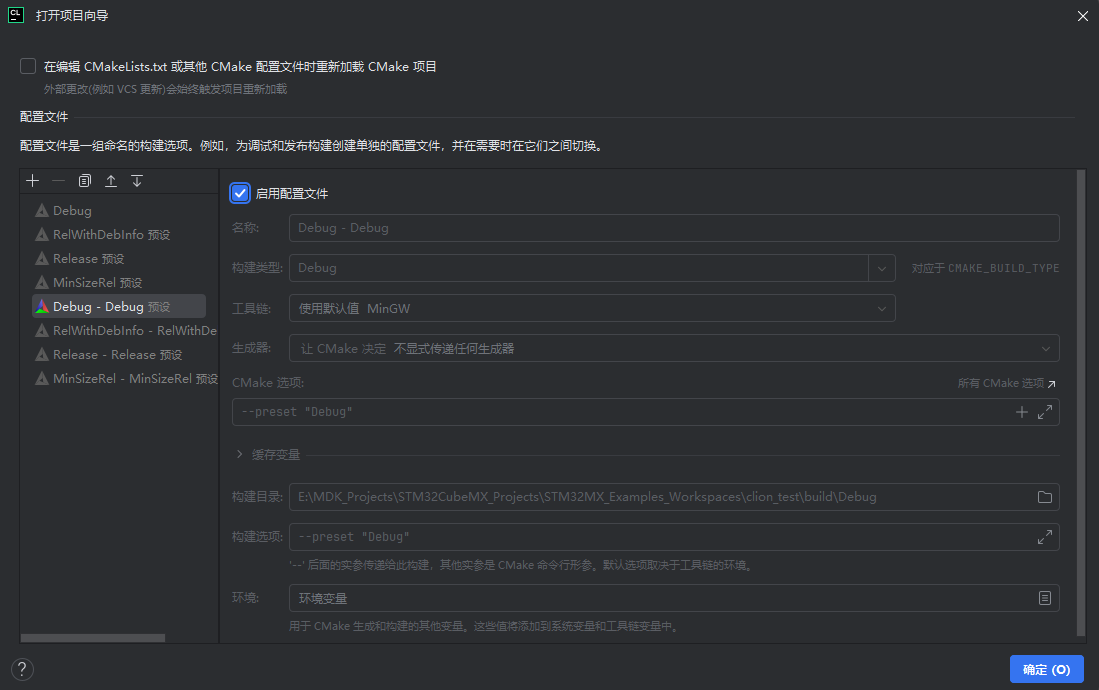

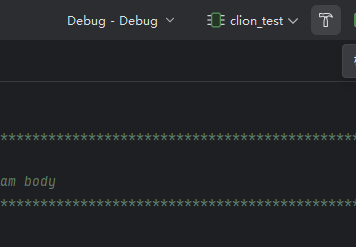

勾选Debug预设

2.4 交换位置

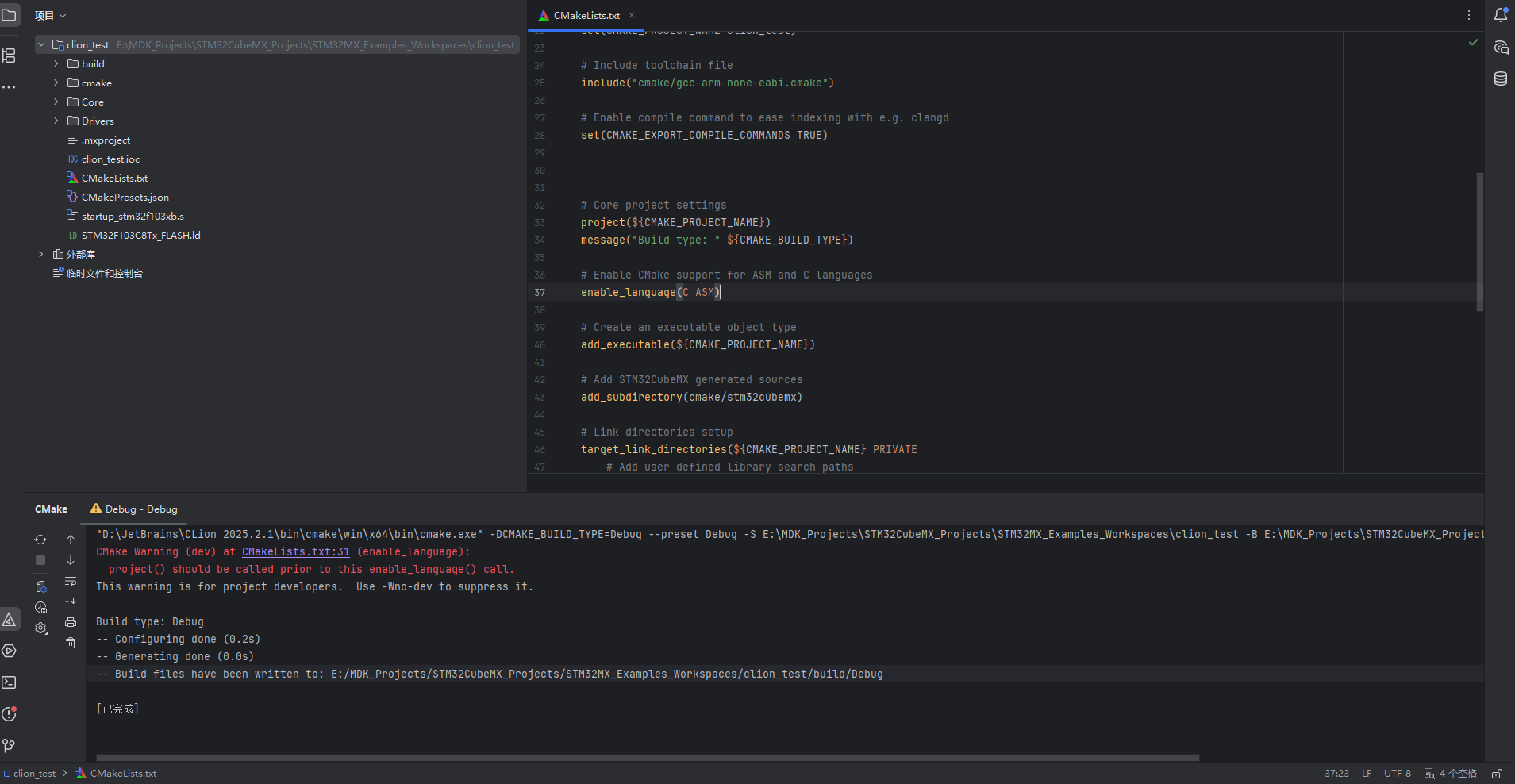

# Core project settings
project(${CMAKE_PROJECT_NAME})
message("Build type: " ${CMAKE_BUILD_TYPE})# Enable CMake support for ASM and C languages
enable_language(C ASM)

2.5 下载工具链

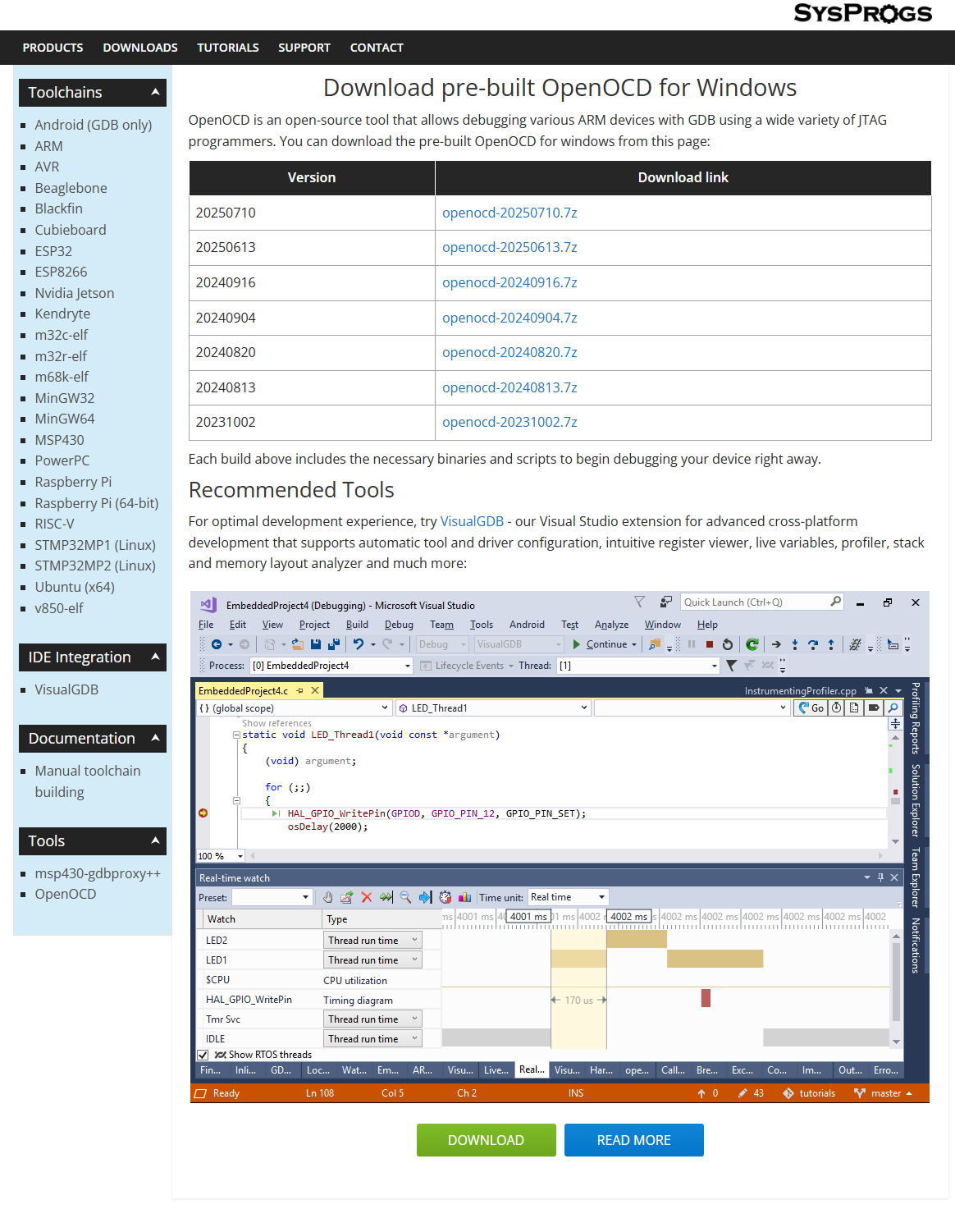

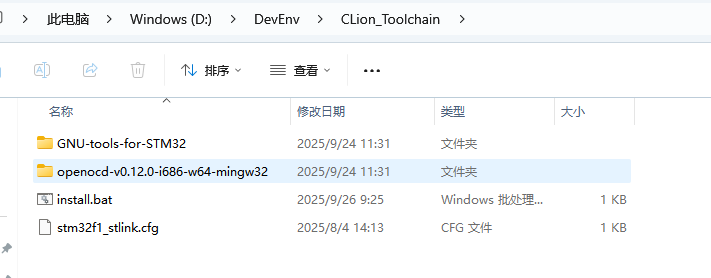

Download OpenOCD for Windows

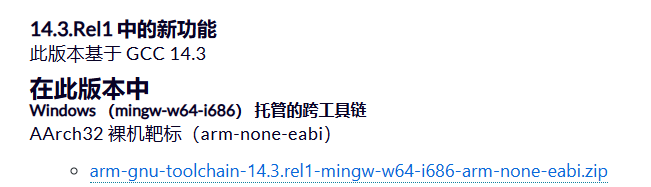

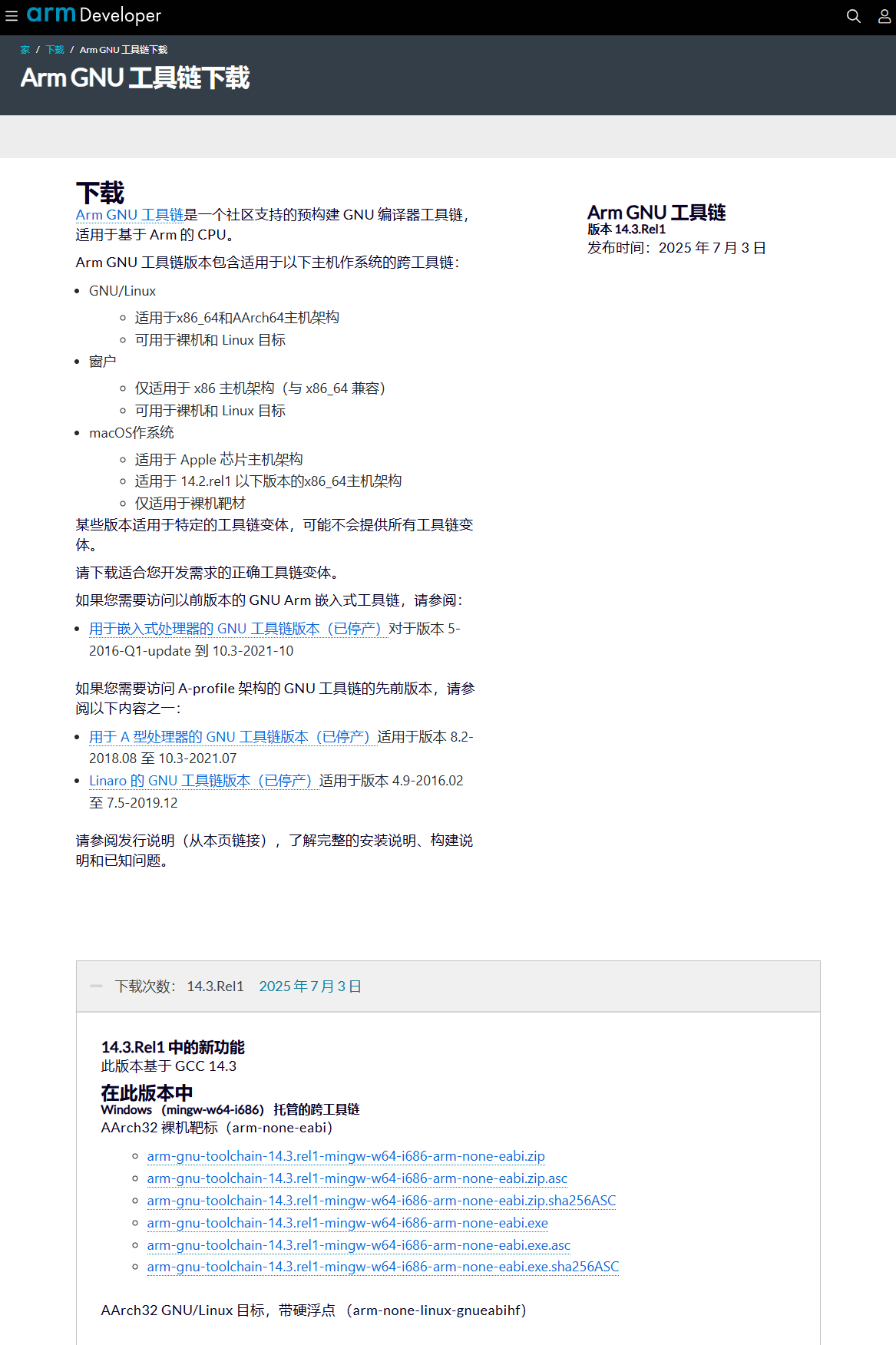

Arm GNU 工具链下载 – Arm Developer

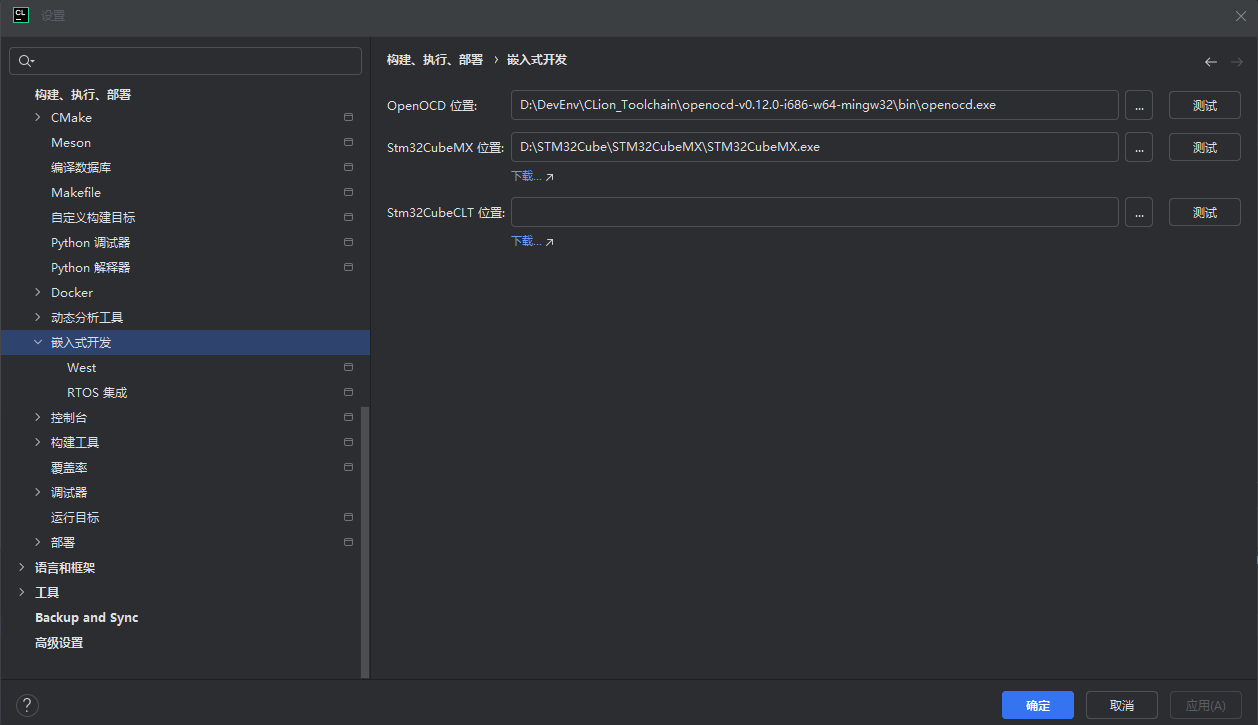

2.6 进入设置，配置工具链

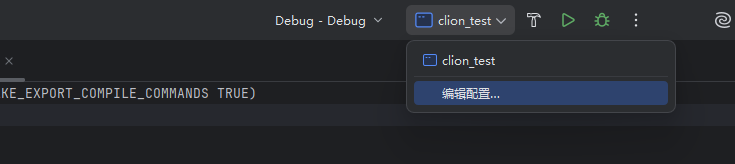

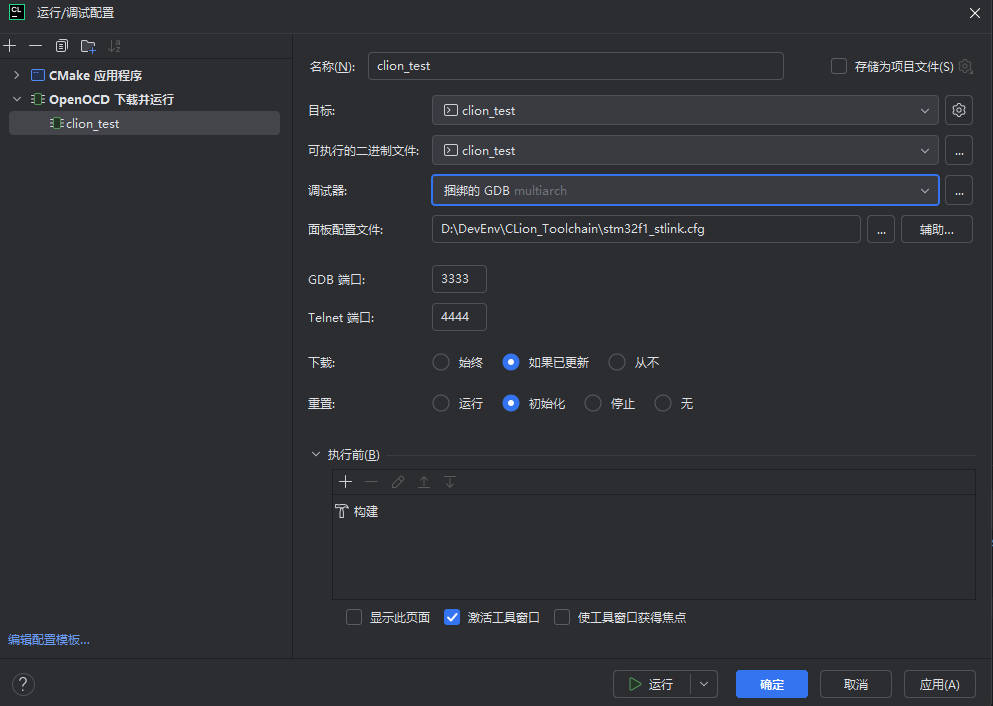

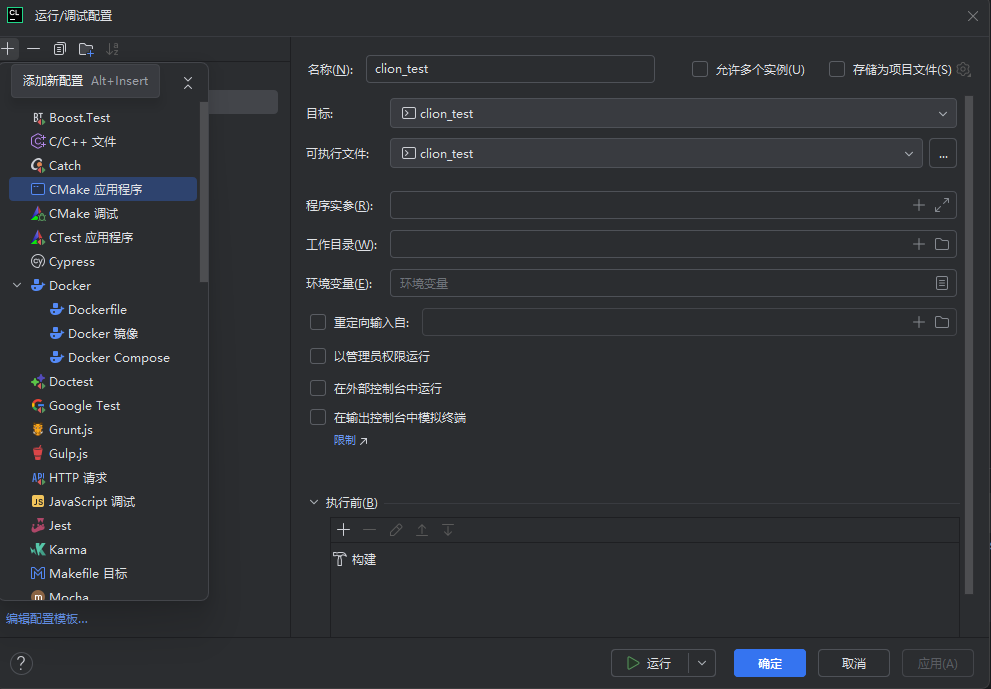

2.7 配置OpenOCD

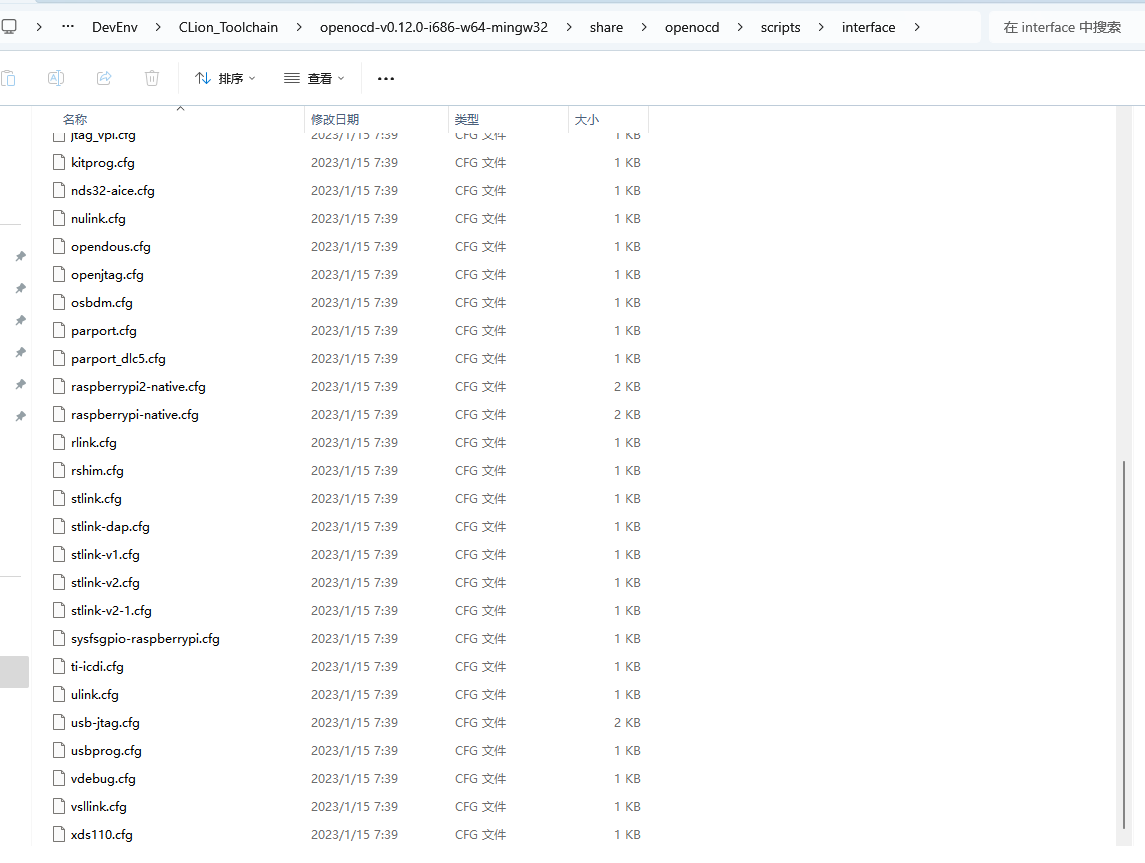

选择适合stm32f103c8t6的下载配置

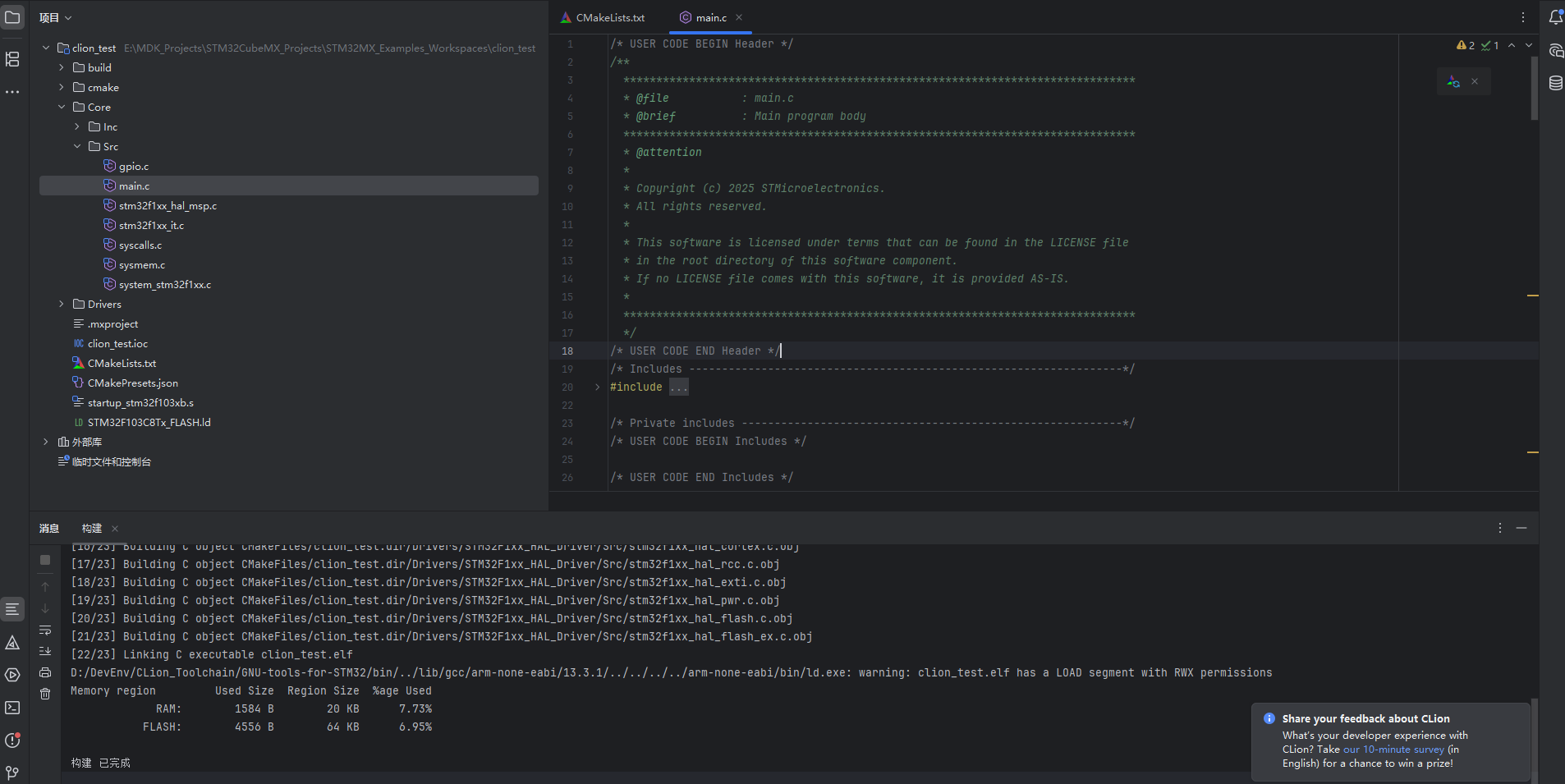

2.8 先编译测试

三、编写、编译代码

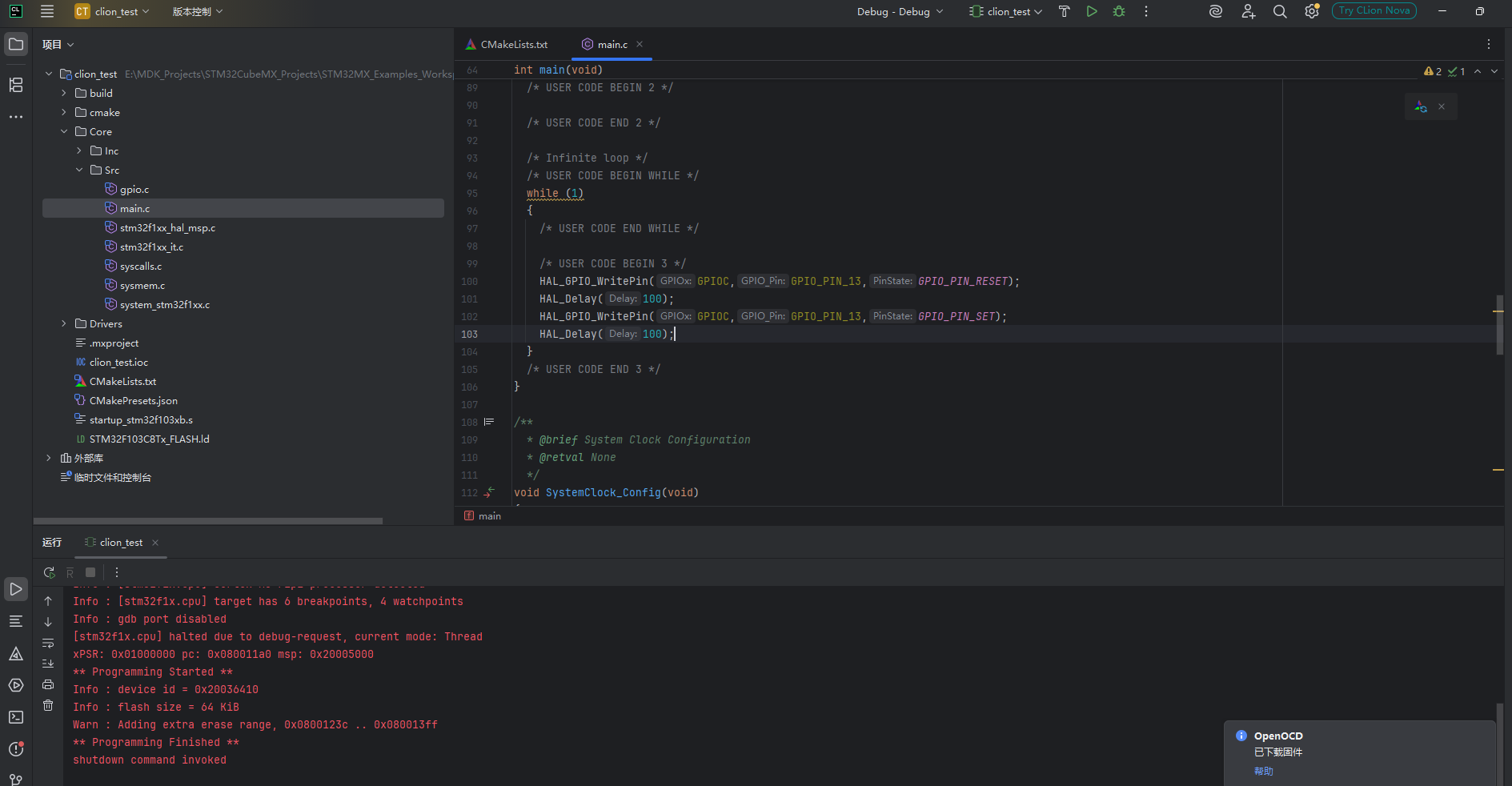

3.1 测试烧写，注意下载STlink驱动，烧写成功

    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);HAL_Delay(100);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);HAL_Delay(100);
D:\DevEnv\CLion_Toolchain\openocd-v0.12.0-i686-w64-mingw32\bin\openocd.exe -s D:\DevEnv\CLion_Toolchain\openocd-v0.12.0-i686-w64-mingw32\share\openocd\scripts -f D:\DevEnv\CLion_Toolchain\stm32f1_stlink.cfg -c "tcl_port disabled" -c "gdb_port disabled" -c "tcl_port disabled" -c "program \"E:/MDK_Projects/STM32CubeMX_Projects/STM32MX_Examples_Workspaces/clion_test/build/Debug/clion_test.elf\"" -c reset -c shutdown
[0m[0mOpen On-Chip Debugger 0.12.0 (2023-01-14-23:37)
Licensed under GNU GPL v2
For bug reports, readhttp://openocd.org/doc/doxygen/bugs.html
Info : auto-selecting first available session transport "hla_swd". To override u
se 'transport select <transport>'.
Info : The selected transport took over low-level target control. The results mi
ght differ compared to plain JTAG/SWD
none separateInfo : clock speed 1000 kHz
Info : STLINK V2J45S7 (API v2) VID:PID 0483:3748
Info : Target voltage: 3.225841
Info : [stm32f1x.cpu] Cortex-M3 r1p1 processor detected
Info : [stm32f1x.cpu] target has 6 breakpoints, 4 watchpoints
Info : gdb port disabled
[stm32f1x.cpu] halted due to debug-request, current mode: Thread
xPSR: 0x01000000 pc: 0x08000188 msp: 0x20000dc0
** Programming Started **
Info : device id = 0x20036410
Info : flash size = 64 KiB
Warn : Adding extra erase range, 0x0800123c .. 0x080013ff
** Programming Finished **
shutdown command invoked

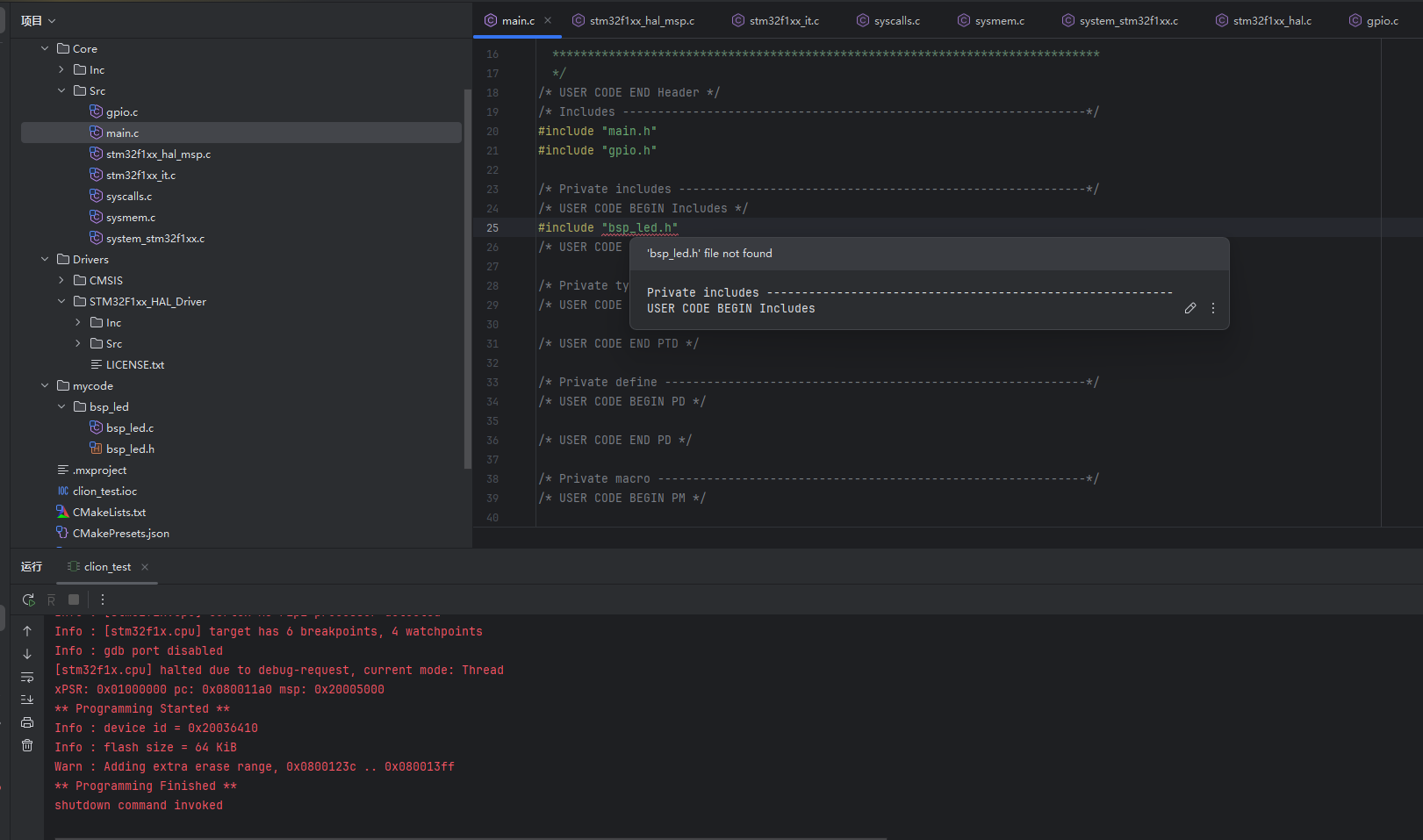

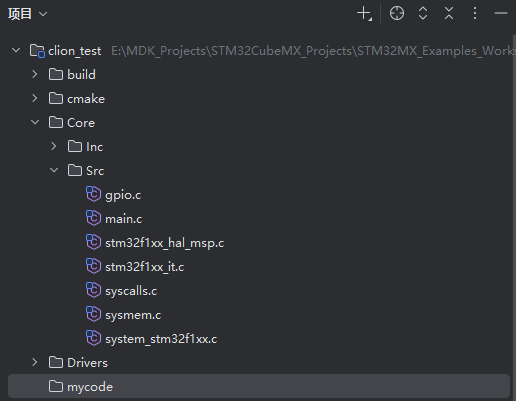

3.2 添加mycode文件夹和bsp_led组件

/* USER CODE BEGIN Header */
/********************************************************************************* @file           : main.c* @brief          : Main program body******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "gpio.h"/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "../../mycode/bsp_led/bsp_led.h"/* USER CODE END Includes *//* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD *//* USER CODE END PTD *//* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD *//* USER CODE END PD *//* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM *//* USER CODE END PM *//* Private variables ---------------------------------------------------------*//* USER CODE BEGIN PV *//* USER CODE END PV *//* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP *//* USER CODE END PFP *//* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 *//* USER CODE END 0 *//*** @brief  The application entry point.* @retval int*/
int main(void)
{/* USER CODE BEGIN 1 *//* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();/* USER CODE BEGIN 2 *//* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */led_change();}/* USER CODE END 3 */
}/*** @brief System Clock Configuration* @retval None*/
void SystemClock_Config(void)
{RCC_OscInitTypeDef RCC_OscInitStruct = {0};RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};/** Initializes the RCC Oscillators according to the specified parameters* in the RCC_OscInitTypeDef structure.*/RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;RCC_OscInitStruct.HSEState = RCC_HSE_ON;RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;RCC_OscInitStruct.HSIState = RCC_HSI_ON;RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK){Error_Handler();}/** Initializes the CPU, AHB and APB buses clocks*/RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK){Error_Handler();}
}/* USER CODE BEGIN 4 *//* USER CODE END 4 *//*** @brief  This function is executed in case of error occurrence.* @retval None*/
void Error_Handler(void)
{/* USER CODE BEGIN Error_Handler_Debug *//* User can add his own implementation to report the HAL error return state */__disable_irq();while (1){}/* USER CODE END Error_Handler_Debug */
}#ifdef  USE_FULL_ASSERT
/*** @brief  Reports the name of the source file and the source line number*         where the assert_param error has occurred.* @param  file: pointer to the source file name* @param  line: assert_param error line source number* @retval None*/
void assert_failed(uint8_t *file, uint32_t line)
{/* USER CODE BEGIN 6 *//* User can add his own implementation to report the file name and line number,ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) *//* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

//
// Created by zky on 2025/10/2.
//#include "bsp_led.h"void led_change(void)
{HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);HAL_Delay(50);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);HAL_Delay(50);
}

3.3 添加cmake路径

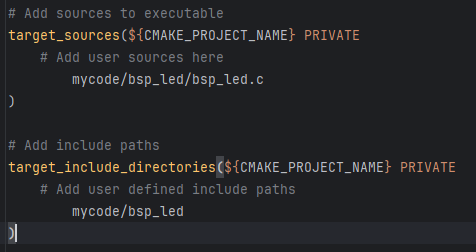

（1）添加自定义的头文件路径和源文件路径

cmake_minimum_required(VERSION 3.22)#
# This file is generated only once,
# and is not re-generated if converter is called multiple times.
#
# User is free to modify the file as much as necessary
## Setup compiler settings
set(CMAKE_C_STANDARD 11)
set(CMAKE_C_STANDARD_REQUIRED ON)
set(CMAKE_C_EXTENSIONS ON)# Define the build type
if(NOT CMAKE_BUILD_TYPE)set(CMAKE_BUILD_TYPE "Debug")
endif()# Set the project name
set(CMAKE_PROJECT_NAME clion_test)# Include toolchain file
include("cmake/gcc-arm-none-eabi.cmake")# Enable compile command to ease indexing with e.g. clangd
set(CMAKE_EXPORT_COMPILE_COMMANDS TRUE)# Core project settings
project(${CMAKE_PROJECT_NAME})
message("Build type: " ${CMAKE_BUILD_TYPE})# Enable CMake support for ASM and C languages
enable_language(C ASM)# Create an executable object type

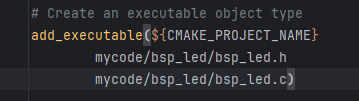

add_executable(${CMAKE_PROJECT_NAME}mycode/bsp_led/bsp_led.hmycode/bsp_led/bsp_led.c)# Add STM32CubeMX generated sources
add_subdirectory(cmake/stm32cubemx)# Link directories setup
target_link_directories(${CMAKE_PROJECT_NAME} PRIVATE# Add user defined library search paths
)# Add sources to executable
target_sources(${CMAKE_PROJECT_NAME} PRIVATE# Add user sources heremycode/bsp_led/bsp_led.c
)# Add include paths
target_include_directories(${CMAKE_PROJECT_NAME} PRIVATE# Add user defined include pathsmycode/bsp_led
)# Add project symbols (macros)
target_compile_definitions(${CMAKE_PROJECT_NAME} PRIVATE# Add user defined symbols
)# Add linked libraries
target_link_libraries(${CMAKE_PROJECT_NAME}stm32cubemx# Add user defined libraries
)

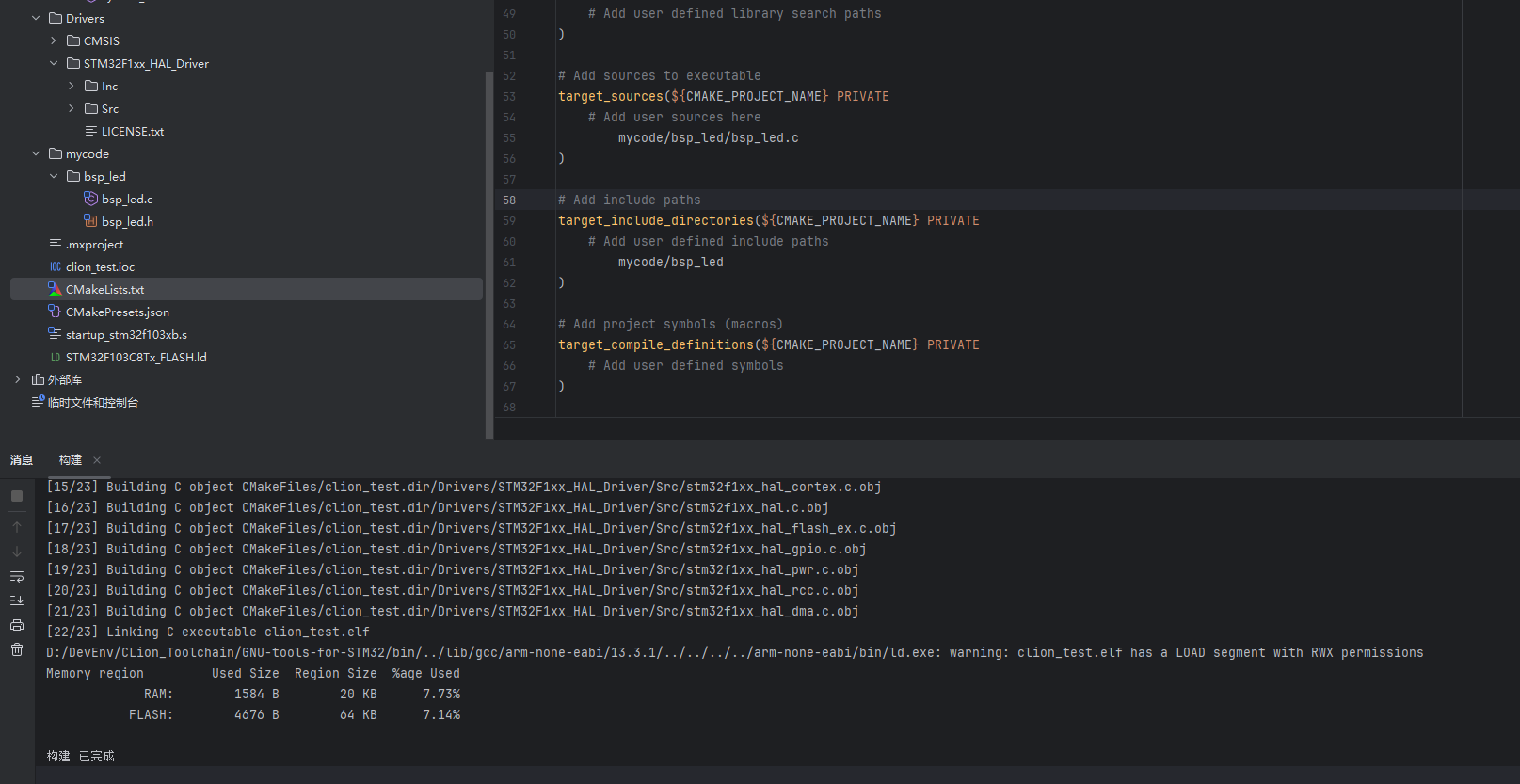

（2）编译成功，已经识别

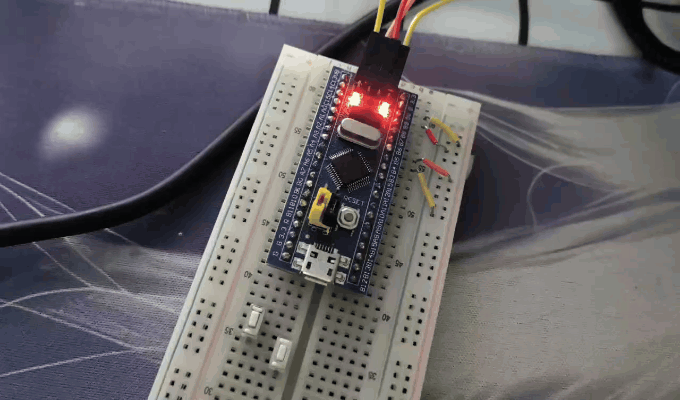

四、实验效果
