第七章 卷积神经网络（CNN）

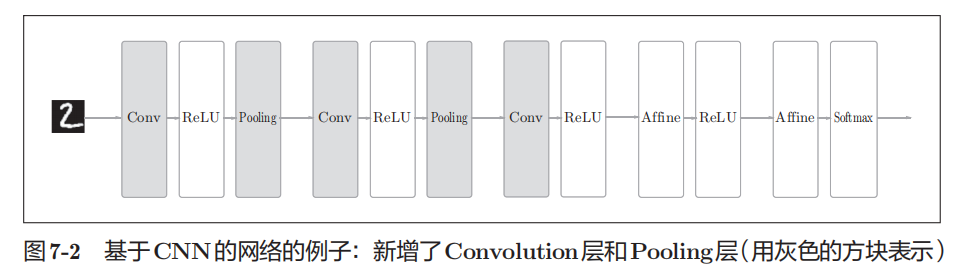

整体结构

卷积层

因为全连接层会忽视形状，将全部的输入数据作为相同的神经元（同一维度的神经元）处理，所以无法利用与形状相关的信息。

卷积层可以正确理解图像等具有形状的数据。

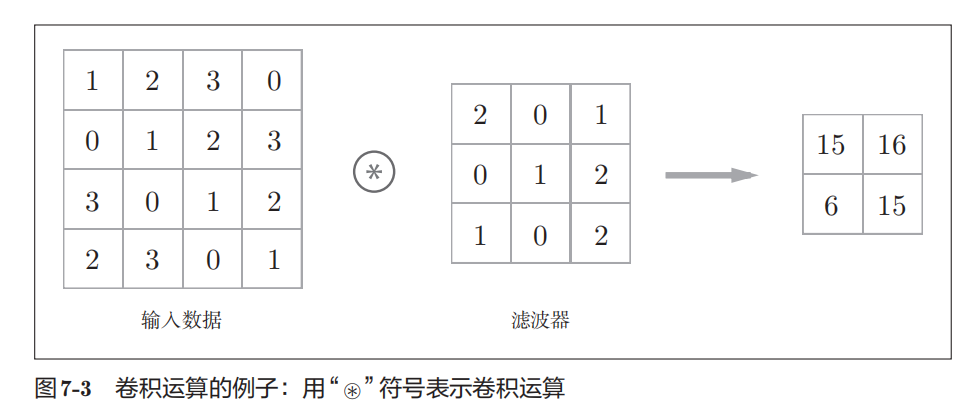

卷积运算

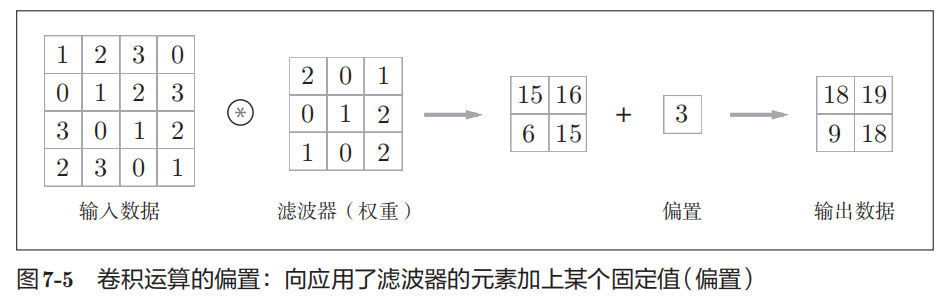

偏置（bias）

数据各个位置都加上偏置

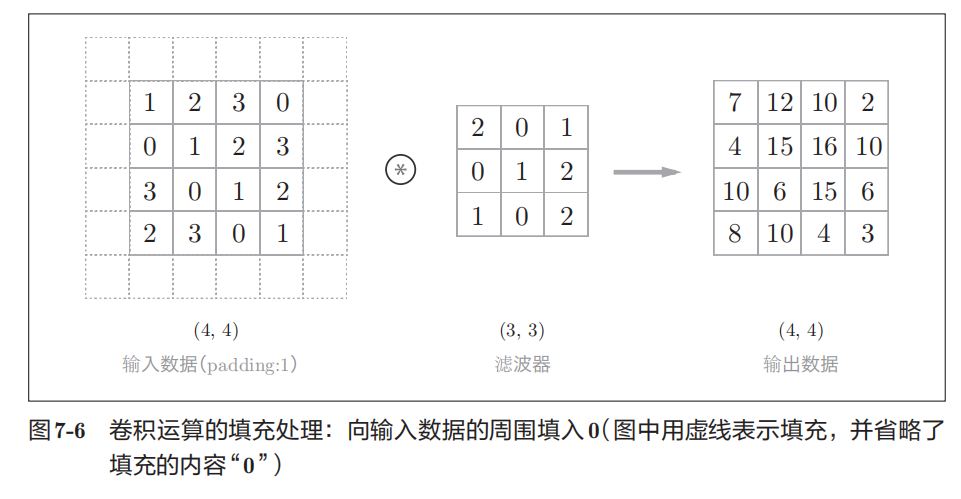

填充（padding）

使用填充主要是为了调整输出的大小。

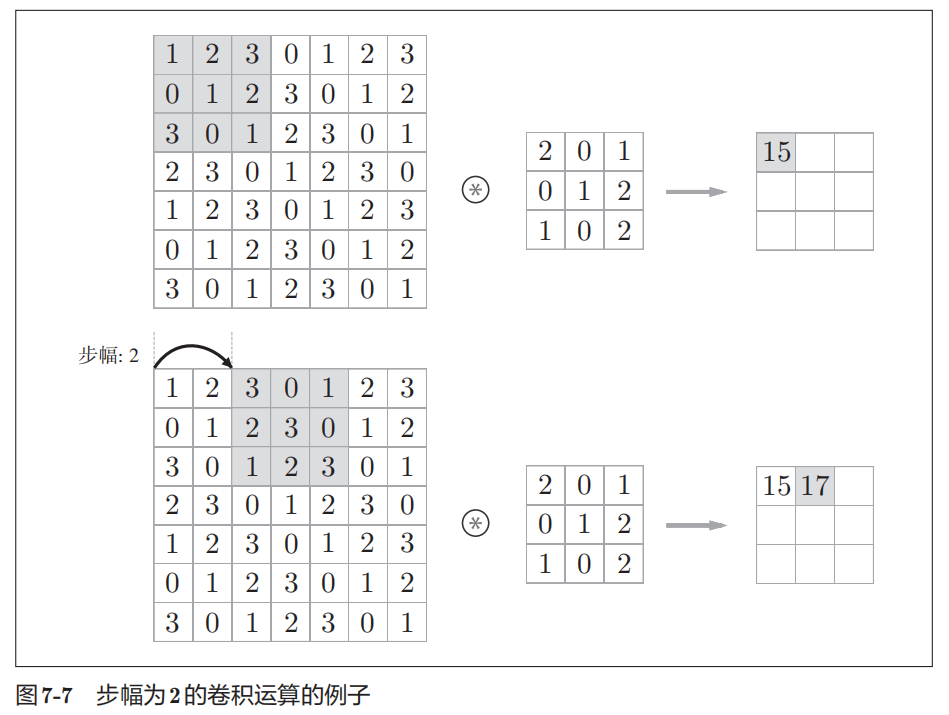

步幅（stride）

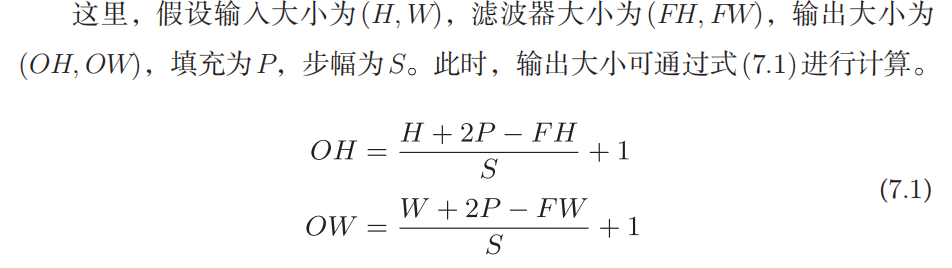

输出数据的大小可以通过输入大小、滤波器大小、步幅、填充等计算，公式如下：

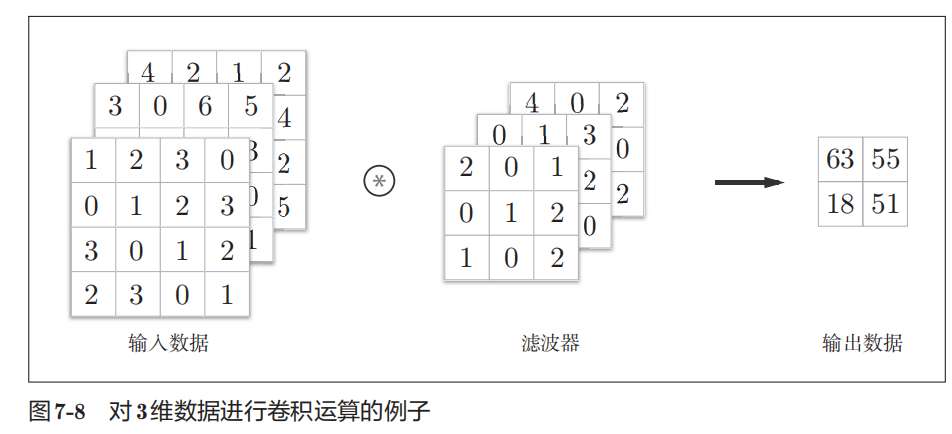

三维数据的卷积运算

输入数据和滤波器的通道数要设为相同的值

多个滤波器的卷积运算

输出数据的通道数=滤波器的个数

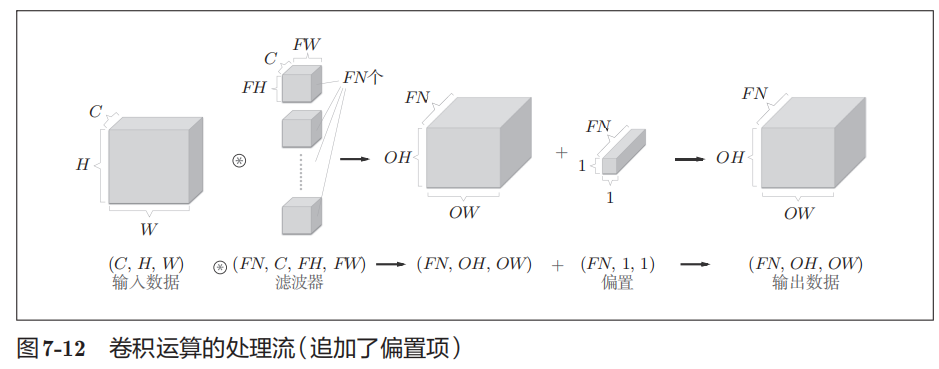

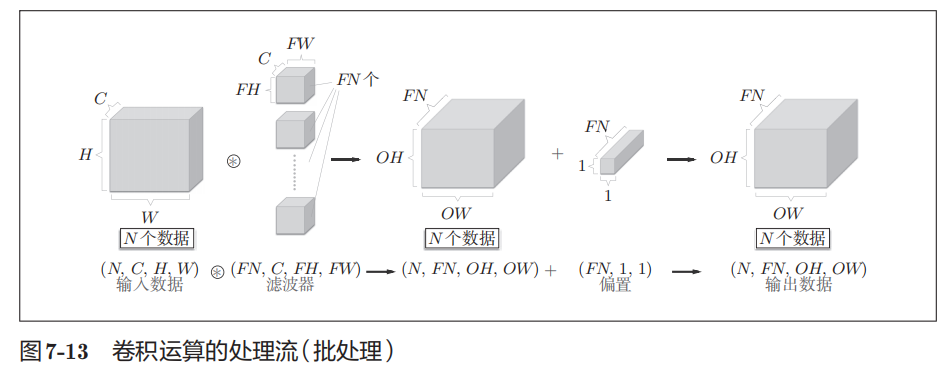

卷积运算的批处理

输入数据的通道数=滤波器的通道数

输入数据的batch数=输出数据的batch数

输出数据的通道数=滤波器的个数

池化层

一般来说，池化的窗口大小会和步幅设定成相同的值

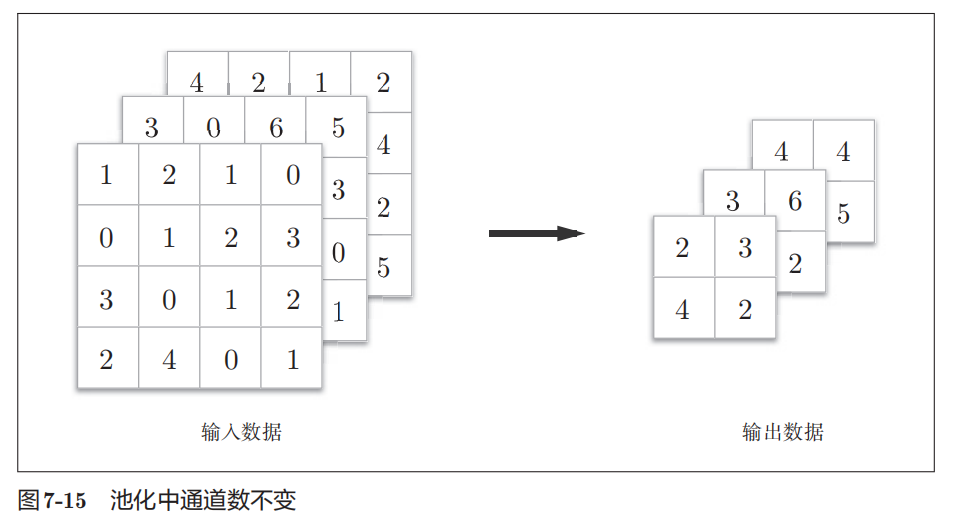

经过池化运算，输入数据和输出数据的通道数不会发生变化

im2col

im2col是一个函数，将输入数据展开以适合滤波器，把包含批数量的4维数据转换成了2维数据，避免多维数据处理的过程中使用层层循环，加快计算速度。

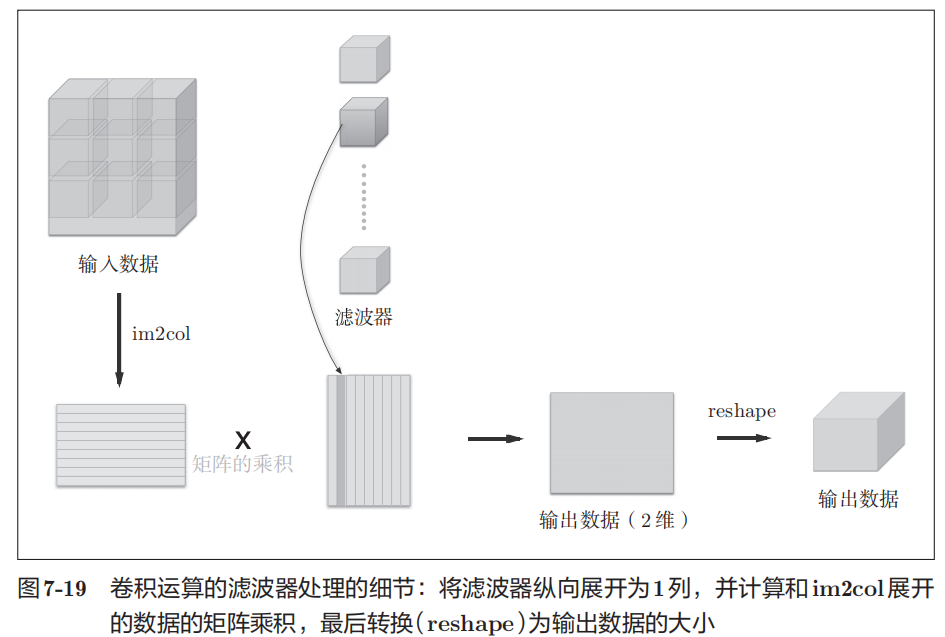

卷积层的实现

将输入数据通过im2col转换为2维矩阵，将滤波器reshape为二维，进行矩阵相乘，最后reshape得到输出数据，实现卷积层

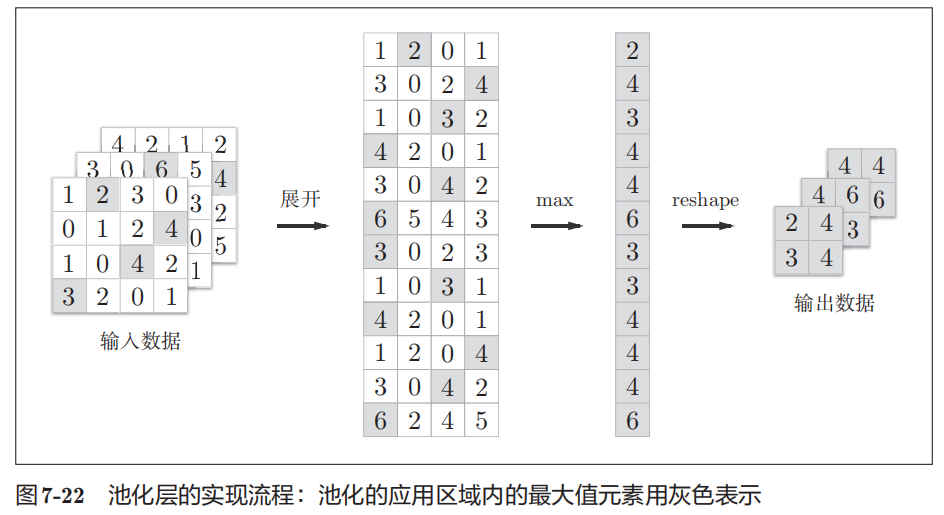

池化层的实现

将输入数据通过im2col转换为2维矩阵，每一行取最大值，最后reshape得到输出数据，实现池化层

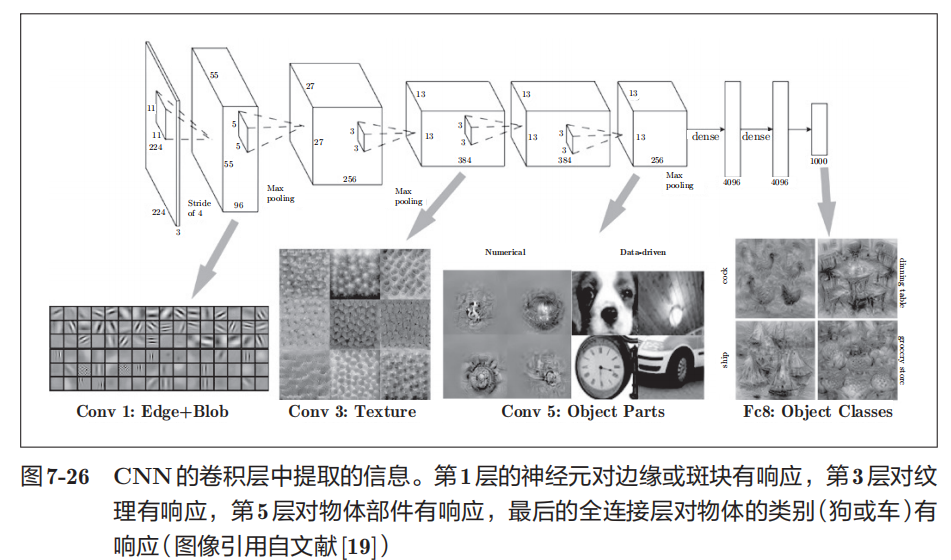

CNN的可视化

卷积层的滤波器会提取边缘或斑块等原始信息。而刚才实现的CNN会将这些原始信息传递给后面的层。

随着层次变深，提取的信息更加高级

具有代表性的CNN

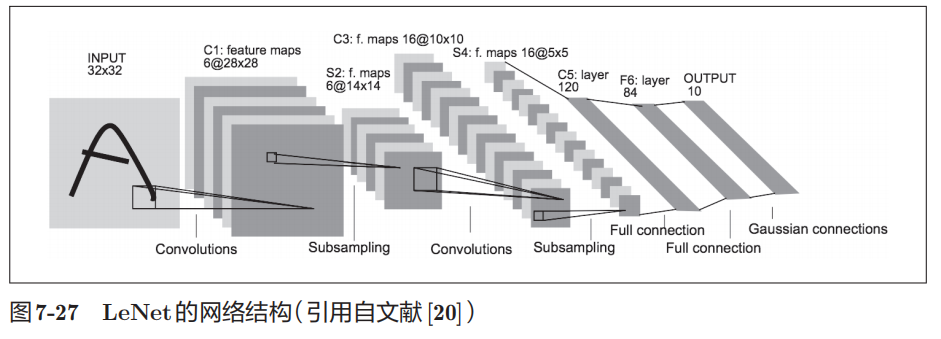

LeNet（CNN元祖）

与现在的CNN不同点：

1.使用subsampling-子采样层，缩小中间数据的大小

2.激活函数使用sigmoid函数

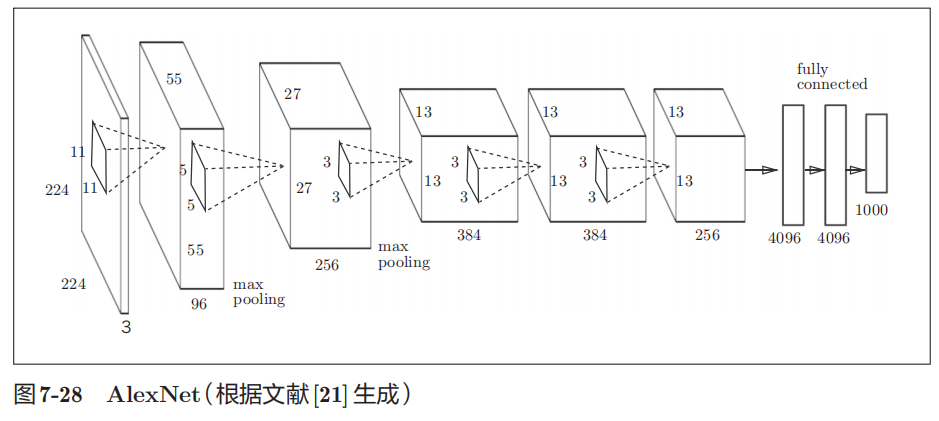

AlexNet

特点：

1.激活函数使用ReLU

2.使用Dropout

3.使用进行局部正规化的LRN（Local Response Normalization）层
