dt9205a数字万用表使用说明

news 2025/10/2 9:16:54

1. 电阻测量

红表笔接VΩ，黑表笔接COM，旋转至欧姆（Ω）档

2. 电压测量

红表笔接VΩ，黑表笔接COM，旋转至直流（V-）/交流（V~）挡位
若显示为1，表明量程过小，需要换更大的量程；
测量直流电时：若数值左侧出现负号，表明表笔极性和被测电路电源极性相反，此时红表笔接的是负极；
交流电没有正负之分，无需关注正负极的极性问题；
注意用电安全，切勿触碰表笔金属部分；

3. 电流测量

⚠️ 安全警告：
1. 测量电流时，切勿将表笔插在 VΩ 或 20A 孔并并联到电路两端！这相当于短路，会烧坏万用表保险丝甚至损坏电路。
2. 测量电流时，万用表必须串联到电路中

断开电路（安全起见）
红表笔接mA或者20A端口，黑表笔接COM，旋钮大至交流（-）/直流（A~），选择合适的量程；
（需提前端口被测电路）将数值万用表串联到被测线路中，线路中电流从红表笔流入并从黑表笔流出；
接通电路即可正常读取电流值；

①直流电测量

与直流电测量方法相同，只是挡位需要打至交流挡位；
若万用表显示为1，表示溢出量程，需要加大量程；
如果数值左侧出现负号，表示实际电流方向是：红黑表笔流入，表笔流出；

②交流电测量

与直流电相同，不过需要将旋钮打至交流挡位；
若万用表显示为1，表示溢出量程，需要加大量程；
如果事先不知道被测电流范围，需要将量程调至最大，先得到被测电压的范围再慢慢调至合适的量程；
过量的电流会烧坏万用表的保险丝；
20A挡位测量大电流时，被测时间应当不超过15秒，避免损坏万用表；

3. 电容测量

将电容两端短接进行放电处理（确保不会损坏万用表）；
将万用表旋转至"F"档，选择合适的量程；

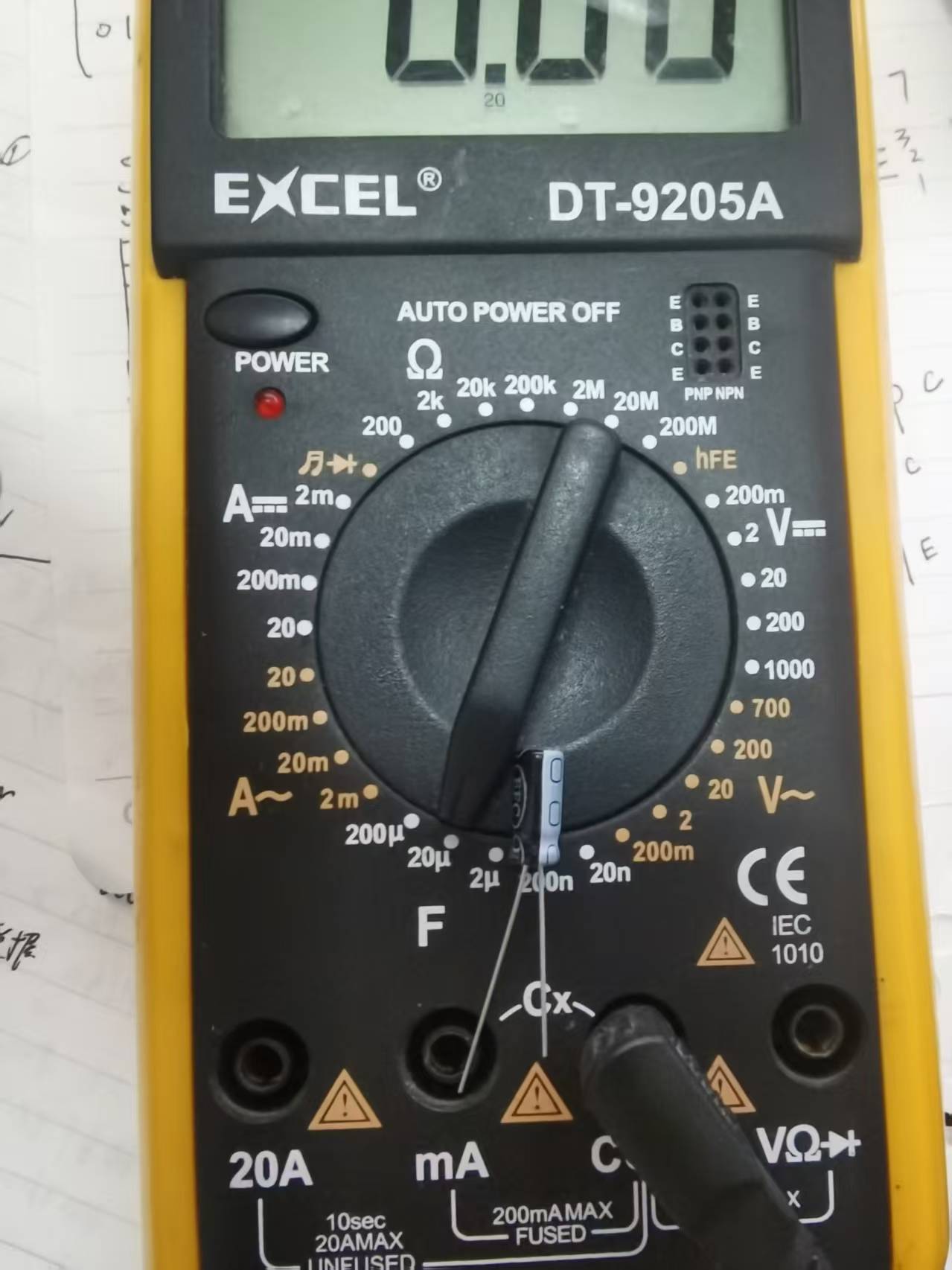

将电容插入万用表的“Cx”轴孔（最底部中间两个圆孔），如图所示：
个人理解是mA对应电容正极，COM对应电容负极，在测量极性电容时应该要注意极性（长+、短- / 有白色表示为-），处理非极性电容就不需要管这个极性问题了。
等待读数稳定，读取屏幕上的数字（电容的容值越大，充电时间越长，相应的等待时间也会越长）；
测量结束后也要进行电容放电处理，避免安全隐患；
注意事项
1.测量前电容需要放电（将电容两端进行短接），否则容易损坏万用表，安全起见测量后也要放电避免留下安全隐患！
2. 测量大电容需要一定的时间
3.注意一些常见的电容单位转换：1uF = 103nF= 106pF、104电容即100000pF = 100nF = 0.1uF

贴片电容102等于1NF，103等于10NF， 104等于100NF，105等于1UF，106等于10UF
102，即10×102 pF=1nF;
103，即10×103 pF=10nF;
104，即10×104 pF=100nF;
105，即10×105 pF=1000nF=1uF;106，即10×106 pF=10000nF=10uF
计算方法：前两位数字代表有效数字，第三位代表10的n次幂，单位是pf。

3. 二级管测量

红表笔接VΩ，黑表笔接COM，旋转至二极管蜂鸣器挡位
红表笔代表二极管+，黑表笔代表二极管-
1表示不导通，0表示短路（伴随蜂鸣器响声）

4.三极管测量

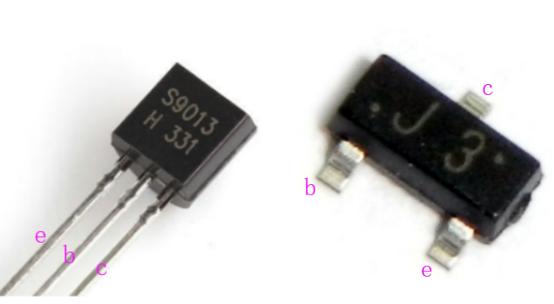

S9013（NPN）三极管

放大倍数，以s9013 h.331为例，H代表放大后面的331是厂家编号与放大倍数无关，F:96-135，G:118-166，H:144-202，I:176-246.则S9013H331表示NPN三极管放大倍数在144-202之间，后续我们默认不知道该管的类型、引脚、放大倍数，用万用表来检测该三极管，验证实验的正确性。
在这里插入图片描述

（1）截止区：简单的讲就是三极管未导通，Ube<打开电压，一般是小于0.5或者0.7V，此时Ib=0，Ic=Iceo≈0.
（2）放大区：发射结正偏（Ube>0）,集电结反偏（Ubc<0），此时Ic=βIb，成线性放大关系。
（3）饱和区：发射结正片，集电结正偏（Uce<Ube）,βIb>Ic,Uce≈0.3V。饱和区的理解较为难，简单的讲有两种情况下会出现饱和区，一是集电极供电电压低，另外一种情况是随着基极电流Ib的不断增大，集电极电流不可能一直线性倍数增大，当基极电流增大到一定数值后，集电极的电流就不变了，此时会出现一个临界值，会导致集电结反偏，进而出现饱和区。可见，进入饱和区的一个重要点就是要Ib足够大。在这里不要对照下图曲线，这个曲线会让你更迷糊，记住概念就好。

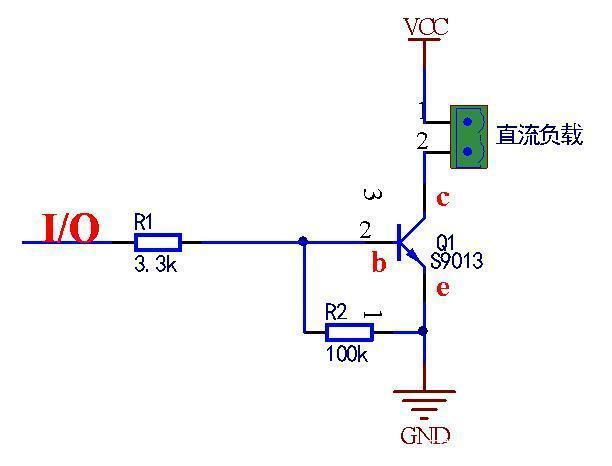

所示三极管的工作状态：发射极正向偏置，集电极反向偏置
在这里插入图片描述

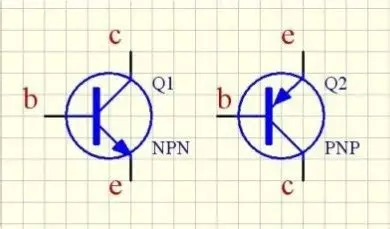

NPN三极管与NPN三极管

在这里插入图片描述

NPN管与PNP管类型检测原理

使用数字万用表的二极管档位来判断三极管基极（b）以及确定其类型（PNP）的方法。其核心原理基于三极管内部可以看作是两个背靠背的PN结。
一个三极管（无论是NPN还是PNP）都由三个半导体区域构成，形成两个PN结：
NPN管：相当于两个正极（P端）连在一起的二极管。
PNP管：相当于两个负极（N端）连在一起的二极管。

三极管的各个管脚检测原理

数字万用表基本上会有一个专用的hFE（直流放大倍数）测试插孔，通过之前的方法，你已经知道哪个是基极，以及是NPN还是PNP型管。
选择万用表档位：将万用表旋钮旋至 hFE 档位。
将三极管的三个引脚插入测试座上对应的 E, B, C 插孔。（关键点：你已知B脚，但不知道C和E。因此，你需要进行两次尝试。）
两次测量法：
第一次尝试：将你认为可能是C的引脚插入C孔，可能是E的引脚插入E孔。
第二次尝试：将C和E引脚对调后插入对应的插孔。
两次读取到的hFE值较大的那一次插入方式是正确的。
原理：万用表的hFE档位会给三极管提供正确的偏置电压。只有当C和E引脚正确时，三极管才能工作在放大区，表现出最大的放大倍数。接反时，放大能力急剧下降，hFE值会非常小（通常只有几十甚至个位数）。

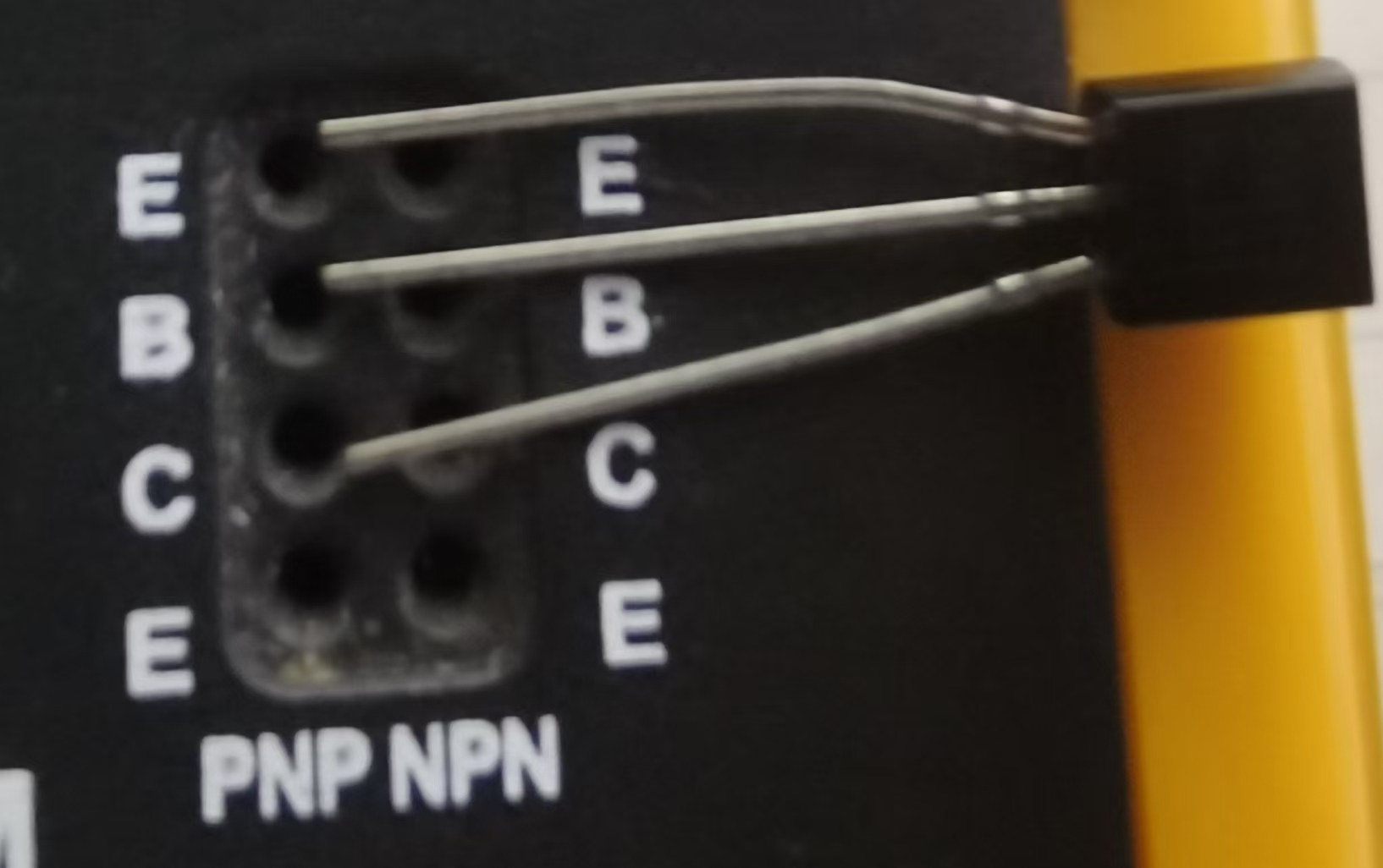

如下图所示

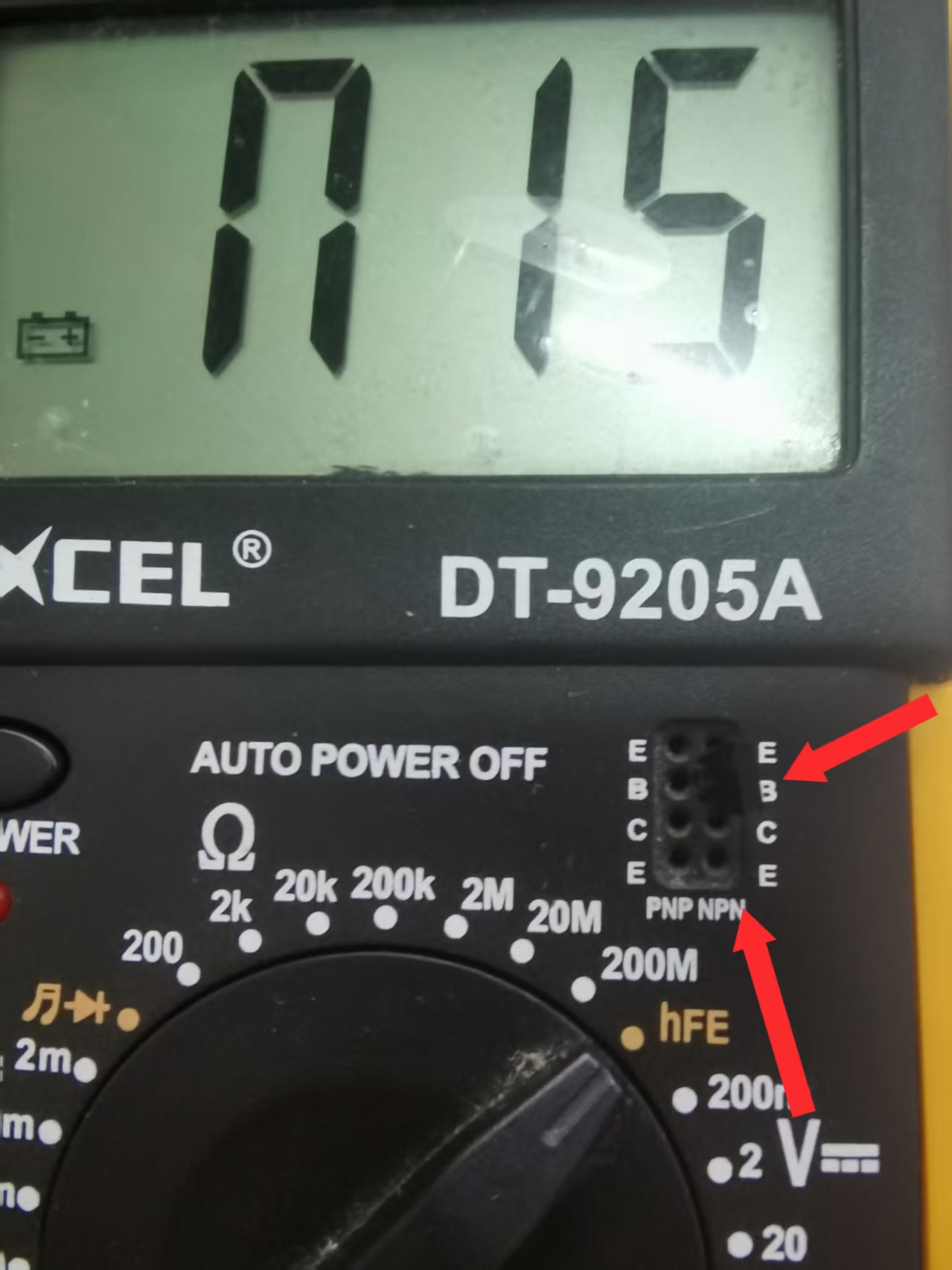

检测结果如下
和下图吻合

①NPN、PNP管的判定方法

万用表设置方法与测量二极管方法一致；
PNP管检测：假定A脚为基极，用黑表笔与该脚相连，红表笔与其它两脚分别相连，若两次读数为0.7V左右（正向导通），然后用红表笔接A脚，黑表笔接接触其它两个引脚，若显示1(反向截止)，则A为基极为基极且此管为PNP管。
NPN管检测（前文S9013可用该方法检测）：假定A脚为基极，将红表笔与该引脚连接，黑表笔分别连接另外两个引脚，若两次读数为0.7V左右（正向导通），然后用红表笔接A脚，黑表笔接接触其它两个引脚，若显示1(反向截止)，则A为基极为基极且此管为NPN管。
