大话数据结构之<二叉树>

目录

  • 一 . 树概念及结构
    • 1.1树的概念
    • 1.2 相关概念
    • 1.3 树的表示
    • 1.4 树在实际中的运用(表示文件系统的目录树结构)
  • 二. 二叉树概念及结构
    • 2.1概念
    • 2.2现实中的二叉树:
    • 2.3 特殊的二叉树:
    • 2.4 二叉树的性质
    • 2.5 二叉树的存储结构
  • 三. 二叉树的顺序结构及实现
    • 3.1 二叉树的顺序结构
    • 3.2 堆的概念及结构
  • 四. 二叉树链式结构的实现
    • 4.1 前置说明
    • 4.2二叉树的遍历
      • 4.2.1 前序、中序以及后序遍历
      • 4.2.2 层序遍历
    • 4.3 节点个数以及高度等
    • 4.4 二叉树的创建和销毁
  • 五 . 二叉树的基本实现(包含常用接口)

一 . 树概念及结构

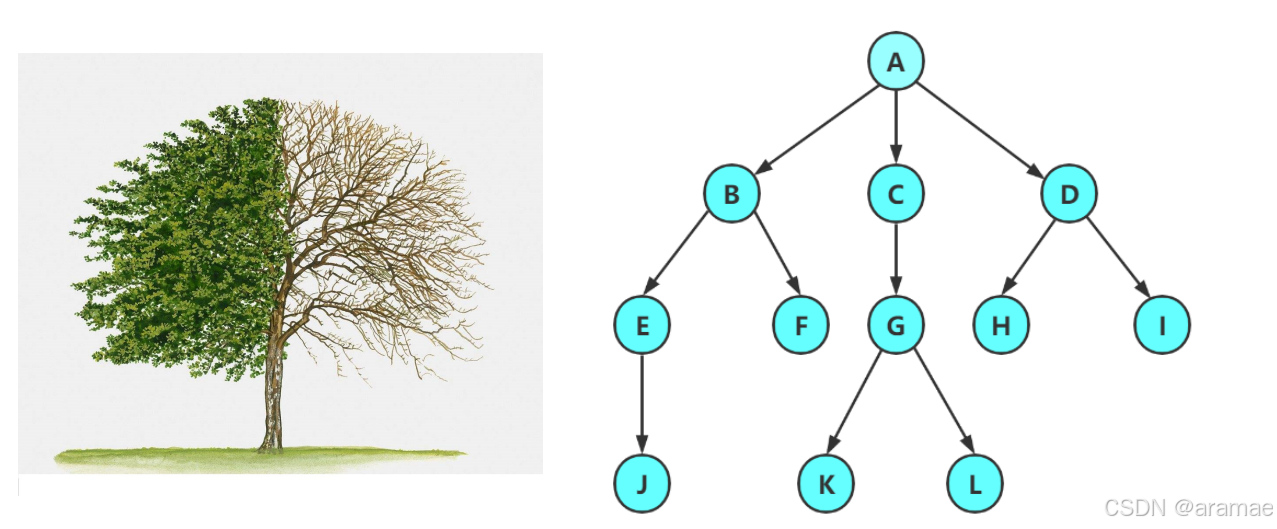

1.1树的概念

  • 树是一种非线性的数据结构,它是由n(n>=0)个有限结点组成一个具有层次关系的集合。把它叫做树是因为它看起来像一棵倒挂的树,也就是说它是根朝上,而叶朝下的。
  • 有一个特殊的结点,称为根结点,根节点没有前驱结点
  • 除根节点外,其余结点被分成M(M>0)个互不相交的集合T1、T2、……、Tm,其中每一个集合Ti(1<= i <= m)又是一棵结构与树类似的子树。每棵子树的根结点有且只有一个前驱,可以有0个或多个后继
  • 因此,树是递归定义的。
    在这里插入图片描述

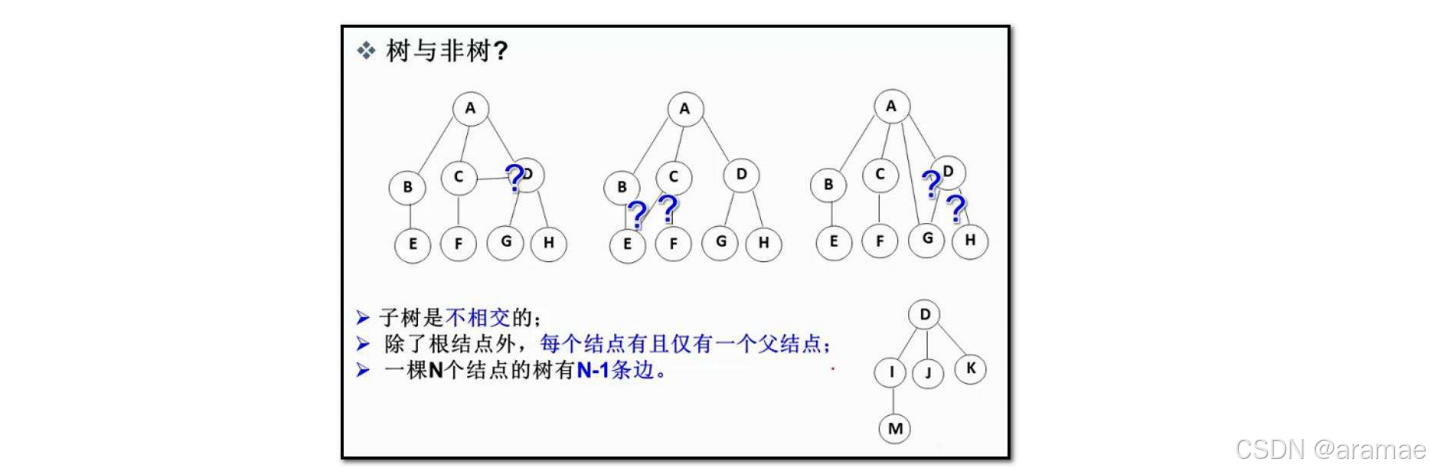

注意:树形结构中,子树之间不能有交集,否则就不是树形结构
在这里插入图片描述

1.2 相关概念

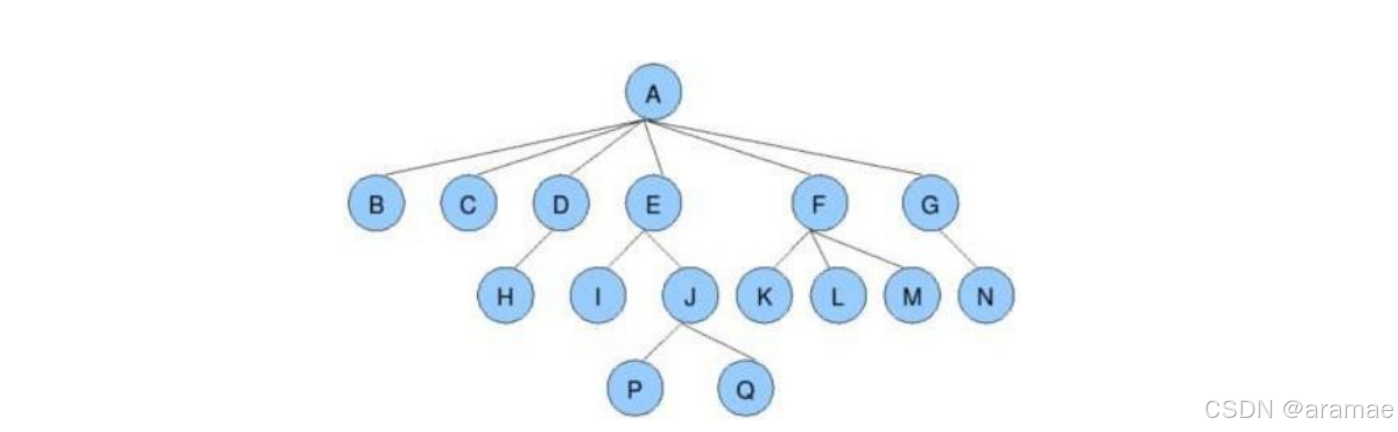

在这里插入图片描述

  • 节点的度:一个节点含有的子树的个数称为该节点的度;如上图:A的为6
  • 叶节点或终端节点:度为0的节点称为叶节点;如上图:B、C、H、I…等节点为叶节点
  • 非终端节点或分支节点:度不为0的节点;如上图:D、E、F、G…等节点为分支节点
  • 双亲节点或父节点:若一个节点含有子节点,则这个节点称为其子节点的父节点;如上图:A是B的父节点孩子节点或子节点:一个节点含有的子树的根节点称为该节点的子节点;如上图:B是A的孩子节点
  • 兄弟节点:具有相同父节点的节点互称为兄弟节点;如上图:B、C是兄弟节点
  • 树的度:一棵树中,最大的节点的度称为树的度;如上图:树的度为6
  • 节点的层次:从根开始定义起,根为第1层,根的子节点为第2层,以此类推;
  • 树的高度或深度:树中节点的最大层次;如上图:树的高度为4
  • 堂兄弟节点:双亲在同一层的节点互为堂兄弟;如上图:H、I互为兄弟节点
  • 节点的祖先:从根到该节点所经分支上的所有节点;如上图:A是所有节点的祖先
  • 子孙:以某节点为根的子树中任一节点都称为该节点的子孙。如上图:所有节点都是A的子孙
  • 森林:由m(m>0)棵互不相交的树的集合称为森林;

1.3 树的表示

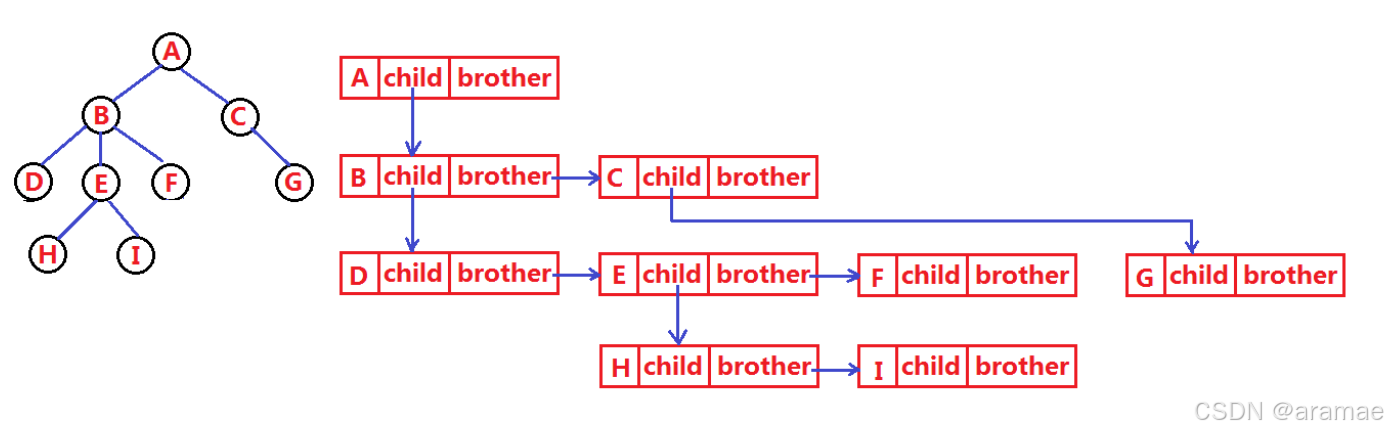

树结构相对线性表就比较复杂了,要存储表示起来就比较麻烦了,既然保存值域,也要保存结点和结点之间的关系,实际中树有很多种表示方式如:双亲表示法,孩子表示法、孩子双亲表示法以及孩子兄弟表示法等。我们这里就简单的了解其中最常用的孩子兄弟表示法。

typedef int DataType;
struct Node
{struct Node* _firstChild1; // 第一个孩子结点struct Node* _pNextBrother; // 指向其下一个兄弟结点DataType _data; // 结点中的数据域
};

在这里插入图片描述

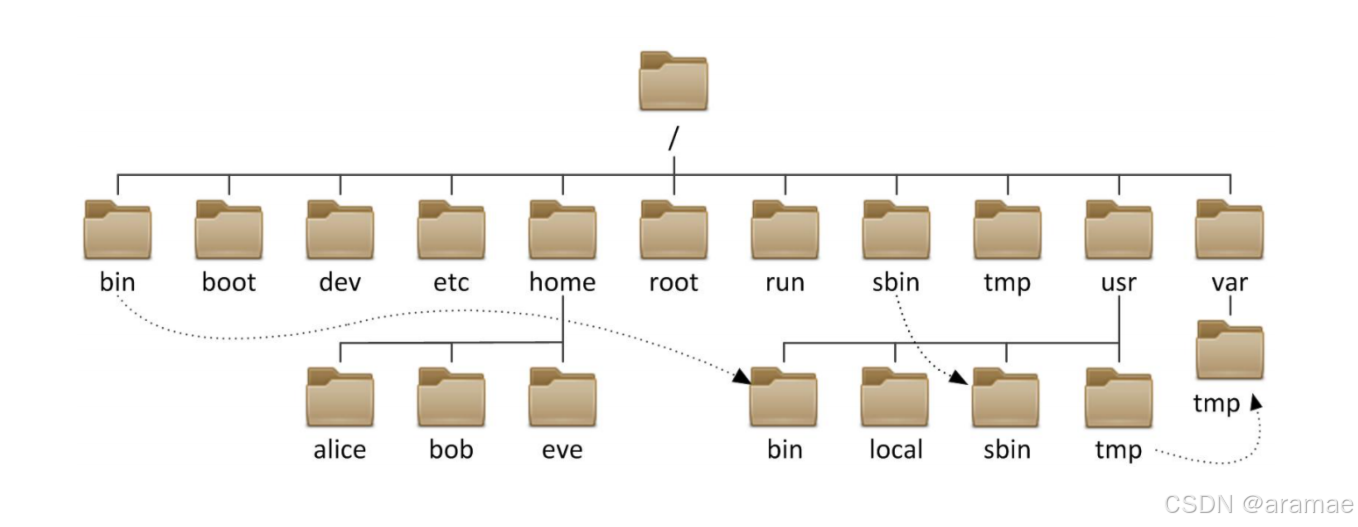

1.4 树在实际中的运用(表示文件系统的目录树结构)

在这里插入图片描述

二. 二叉树概念及结构

2.1概念

一棵二叉树是结点的一个有限集合,该集合:

  1. 或者为空
  2. 由一个根节点加上两棵别称为左子树和右子树的二叉树组成
    在这里插入图片描述
    从上图可以看出:
  3. 二叉树不存在度大于2的结点
  4. 二叉树的子树有左右之分,次序不能颠倒,因此二叉树是有序树

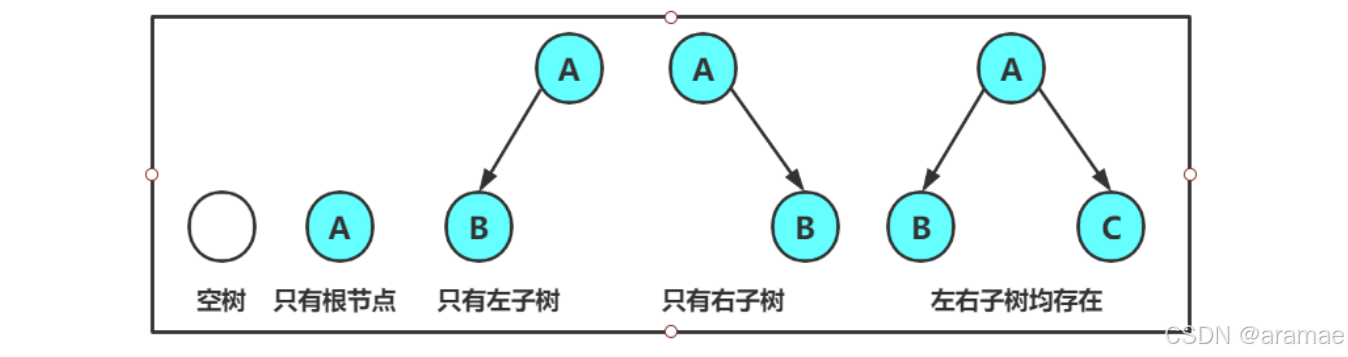

    注意:对于任意的二叉树都是由以下几种情况复合而成的:

在这里插入图片描述

2.2现实中的二叉树:

在这里插入图片描述

2.3 特殊的二叉树:

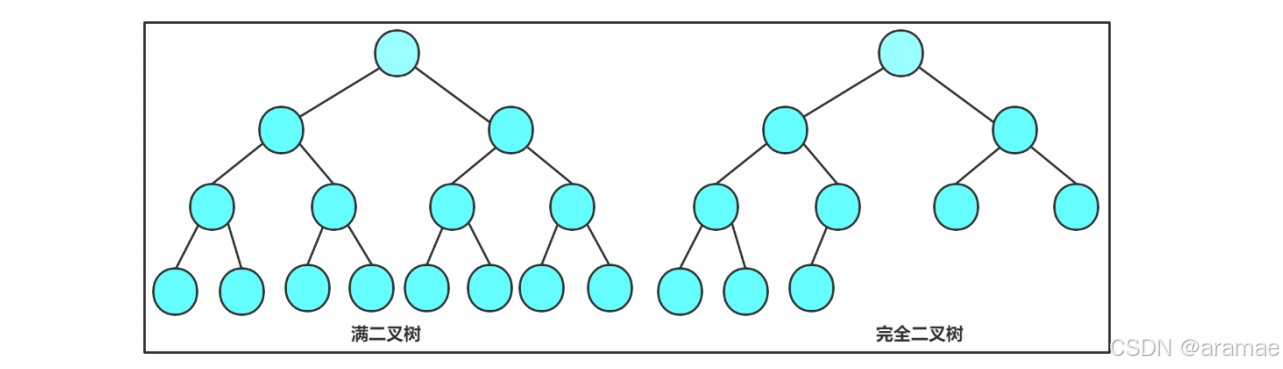

  1. 满二叉树:一个二叉树,如果每一个层的结点数都达到最大值,则这个二叉树就是满二叉树。也就是说,如果一个二叉树的层数为K,且结点总数是2^k -1 ,则它就是满二叉树。
  2. 完全二叉树:完全二叉树是效率很高的数据结构,完全二叉树是由满二叉树而引出来的。对于深度为K的,有n个结点的二叉树,当且仅当其每一个结点都与深度为K的满二叉树中编号从1至n的结点一一对应时称之为完全二叉树。 要注意的是满二叉树是一种特殊的完全二叉树。
    在这里插入图片描述

2.4 二叉树的性质

  1. 若规定根节点的层数为1,则一棵非空二叉树的第i层上最多有 2^(i-1)个结点.
  2. 若规定根节点的层数为1,则深度为h的二叉树的最大结点数是2^h-1 .
  3. 对任何一棵二叉树, 如果度为0其叶结点个数为n0 , 度为2的分支结点个数为n2 ,则有 n0=n2 +1
  4. 若规定根节点的层数为1,具有n个结点的满二叉树的深度,h=log2(n+1) . (ps: 是log以2为底,n+1为对数)
  5. 对于具有n个结点的完全二叉树,如果按照从上至下从左至右的数组顺序对所有节点从0开始编号,则对
    于序号为i的结点有:
  6. 若i>0,i位置节点的双亲序号:(i-1)/2;i=0,i为根节点编号,无双亲节点
  7. 若2i+1<n,左孩子序号:2i+1,2i+1>=n否则无左孩子
  8. 若2i+2<n,右孩子序号:2i+2,2i+2>=n否则无右孩子

2.5 二叉树的存储结构

二叉树一般可以使用两种结构存储,一种顺序结构,一种链式结构。

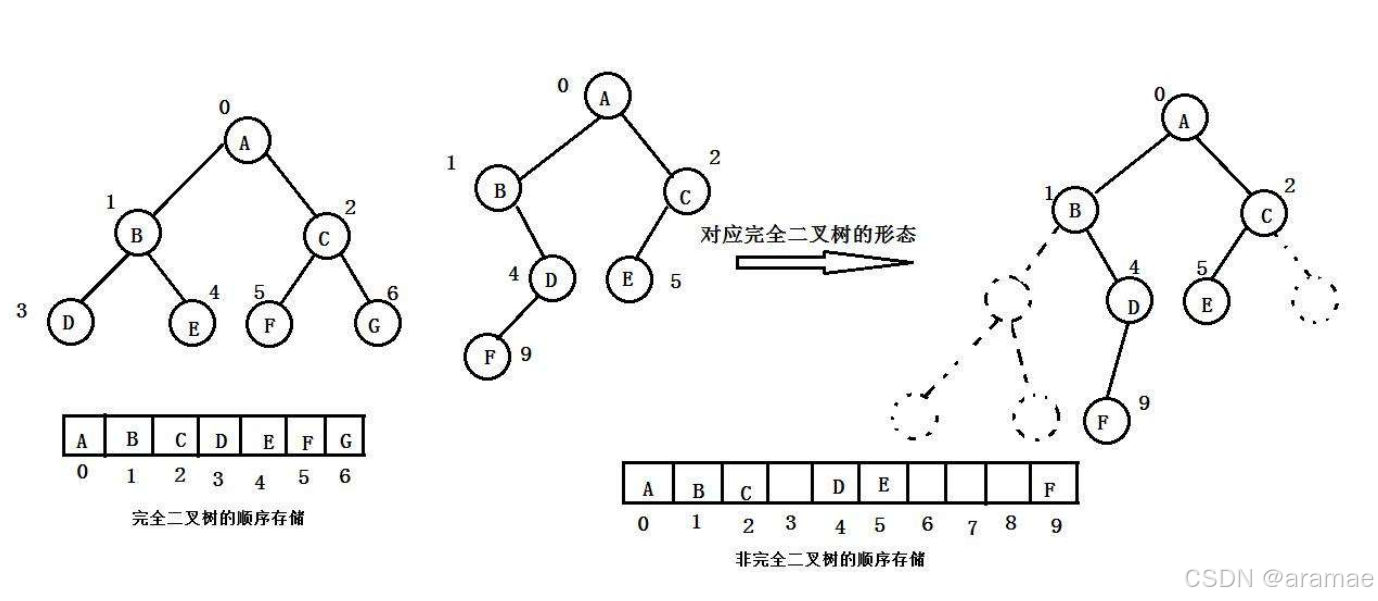

  1. 顺序存储
    顺序结构存储就是使用数组来存储,一般使用数组只适合表示完全二叉树,因为不是完全二叉树会有空间的浪费。而现实中使用中只有堆才会使用数组来存储,关于堆我们后面的章节会专门讲解。二叉树顺序存储在物理上是一个数组,在逻辑上是一颗二叉树。

在这里插入图片描述

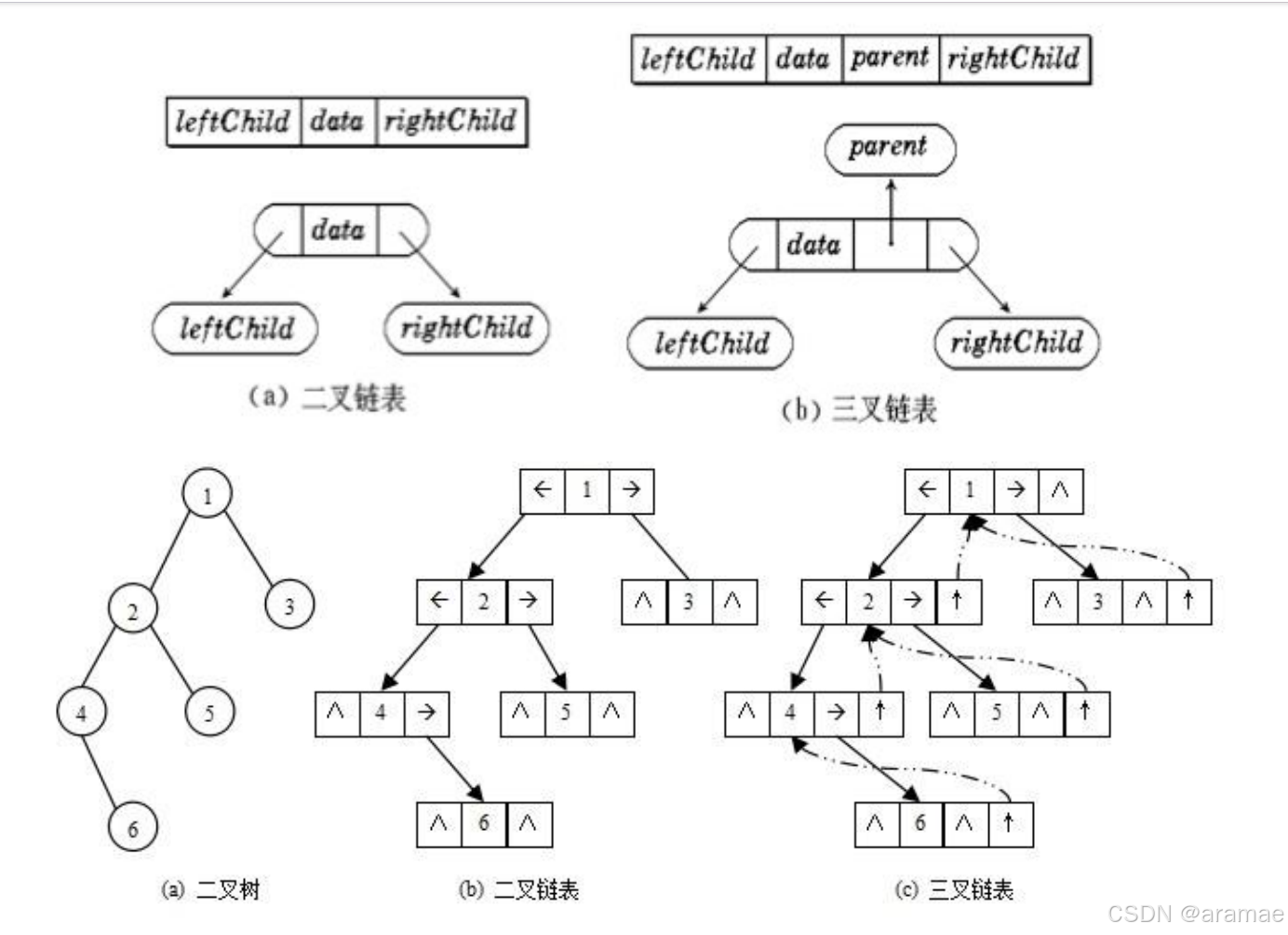

2. 链式存储
二叉树的链式存储结构是指,用链表来表示一棵二叉树,即用链来指示元素的逻辑关系。 通常的方法是链表中每个结点由三个域组成,数据域和左右指针域,左右指针分别用来给出该结点左孩子和右孩子所在的链结点的存储地址 。链式结构又分为二叉链和三叉链.
在这里插入图片描述

typedef int BTDataType;
// 二叉链
struct BinaryTreeNode
{struct BinTreeNode* _pLeft; // 指向当前节点左孩子struct BinTreeNode* _pRight; // 指向当前节点右孩子BTDataType _data; // 当前节点值域
};
// 三叉链
struct BinaryTreeNode
{struct BinTreeNode* _pParent; // 指向当前节点的双亲struct BinTreeNode* _pLeft; // 指向当前节点左孩子struct BinTreeNode* _pRight; // 指向当前节点右孩子BTDataType _data; // 当前节点值域
}

三. 二叉树的顺序结构及实现

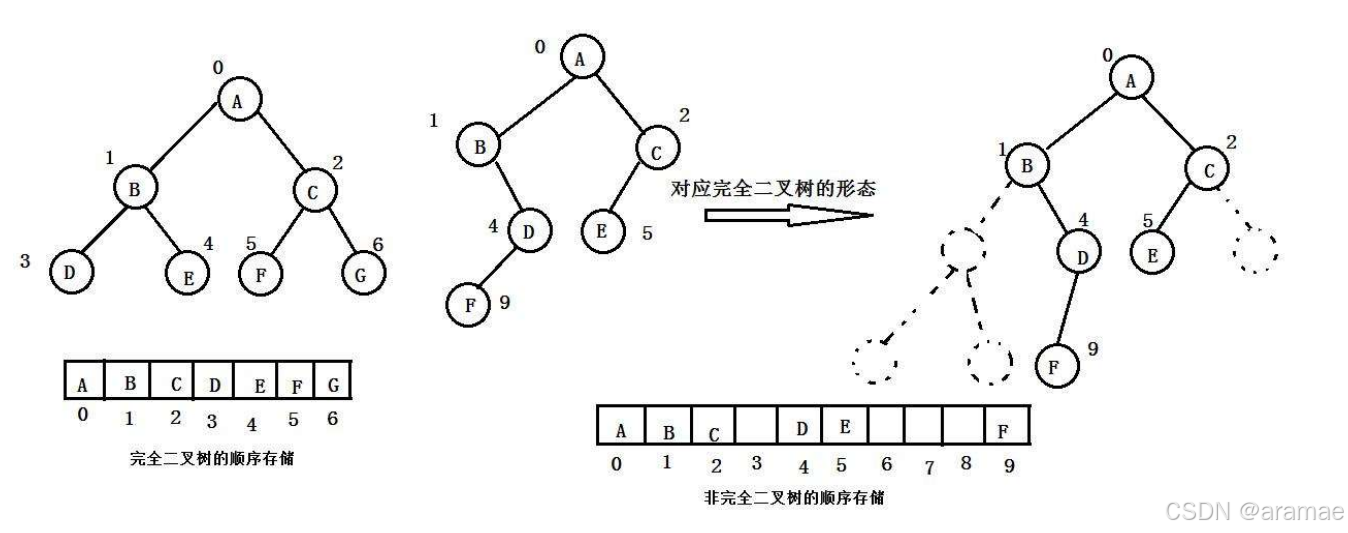

3.1 二叉树的顺序结构

普通的二叉树是不适合用数组来存储的,因为可能会存在大量的空间浪费。而完全二叉树更适合使用顺序结构存储。现实中我们通常把堆(一种二叉树)使用顺序结构的数组来存储,需要注意的是这里的堆和操作系统虚拟进程地址空间中的堆是两回事,一个是数据结构,一个是操作系统中管理内存的一块区域分段。
在这里插入图片描述

3.2 堆的概念及结构

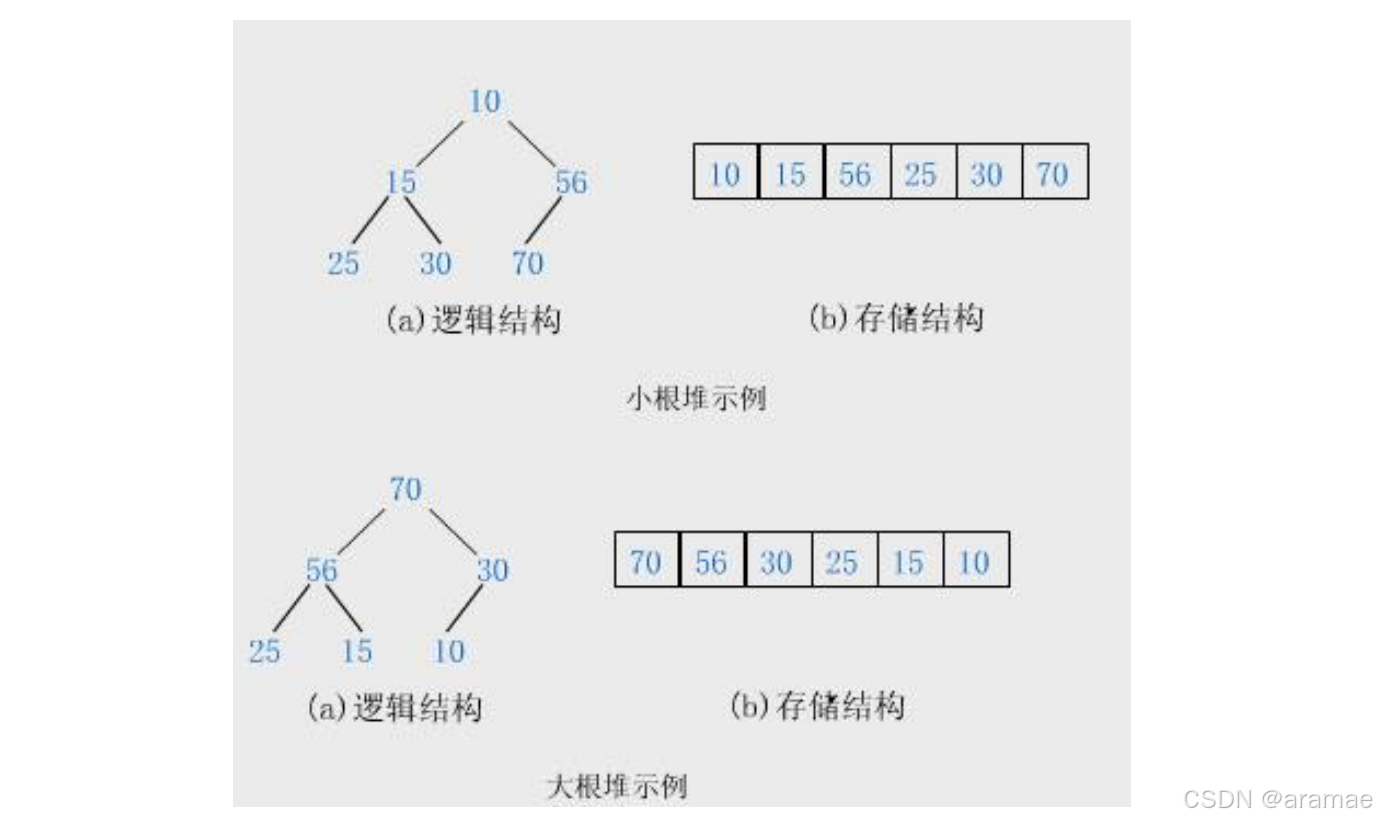

如果有一个关键码的集合K = { k0,k1 ,k2 ,…,kn-1 },把它的所有元素按完全二叉树的顺序存储方式存储在一个一维数组中,并满足: ki<=k2i+1 且 ki<= k2i+2(ki>=k2i+1 且 ki>= k2i+2 ) i = 0,1,2…,则称为小堆(或大堆)。将根节点最大的堆叫做最大堆或大根堆,根节点最小的堆叫做最小堆或小根堆。

堆的性质:

  • 堆中某个节点的值总是不大于或不小于其父节点的值;
  • 堆总是一棵完全二叉树。
    在这里插入图片描述

四. 二叉树链式结构的实现

4.1 前置说明

在学习二叉树的基本操作前,需先要创建一棵二叉树,此处手动快速创建一棵简单的二叉树,快速进入二叉树操作学习

typedef int BTDataType;
typedef struct BinaryTreeNode
{BTDataType _data;struct BinaryTreeNode* _left;struct BinaryTreeNode* _right;
}BTNode;
BTNode* CreatBinaryTree()
{BTNode* node1 = BuyNode(1);BTNode* node2 = BuyNode(2);BTNode* node3 = BuyNode(3);BTNode* node4 = BuyNode(4);BTNode* node5 = BuyNode(5);BTNode* node6 = BuyNode(6);node1->_left = node2;node1->_right = node4;node2->_left = node3;node4->_left = node5;node4->_right = node6;return node1;}

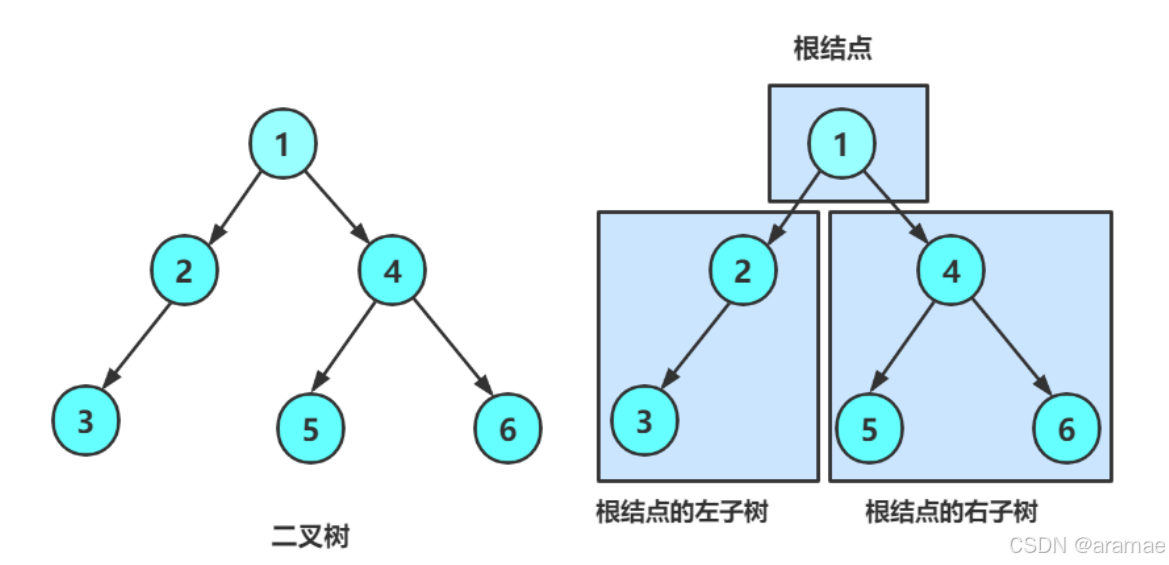

在这里插入图片描述

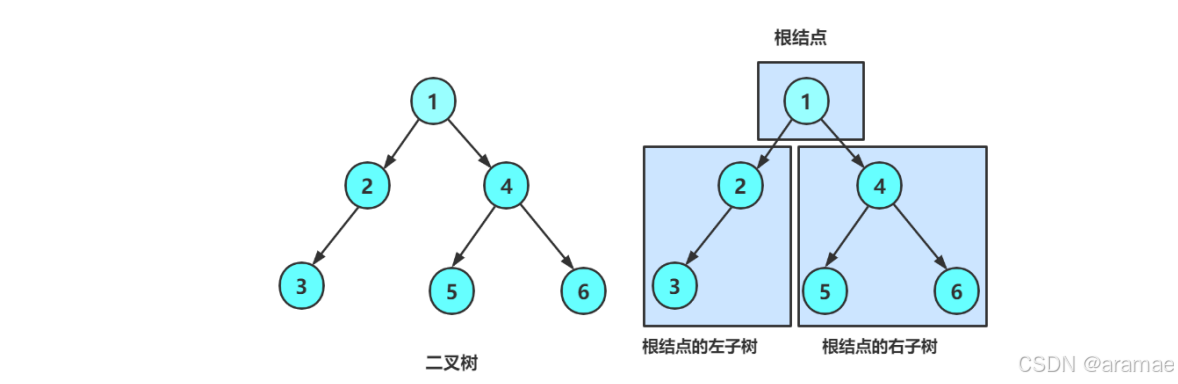

再看二叉树基本操作前,再回顾下二叉树的概念,二叉树是:

  1. 空树
  2. 非空:根节点,根节点的左子树、根节点的右子树组成的。
    从概念中可以看出,二叉树定义是递归式的,因此后序基本操作中基本都是按照该概念实现的。

4.2二叉树的遍历

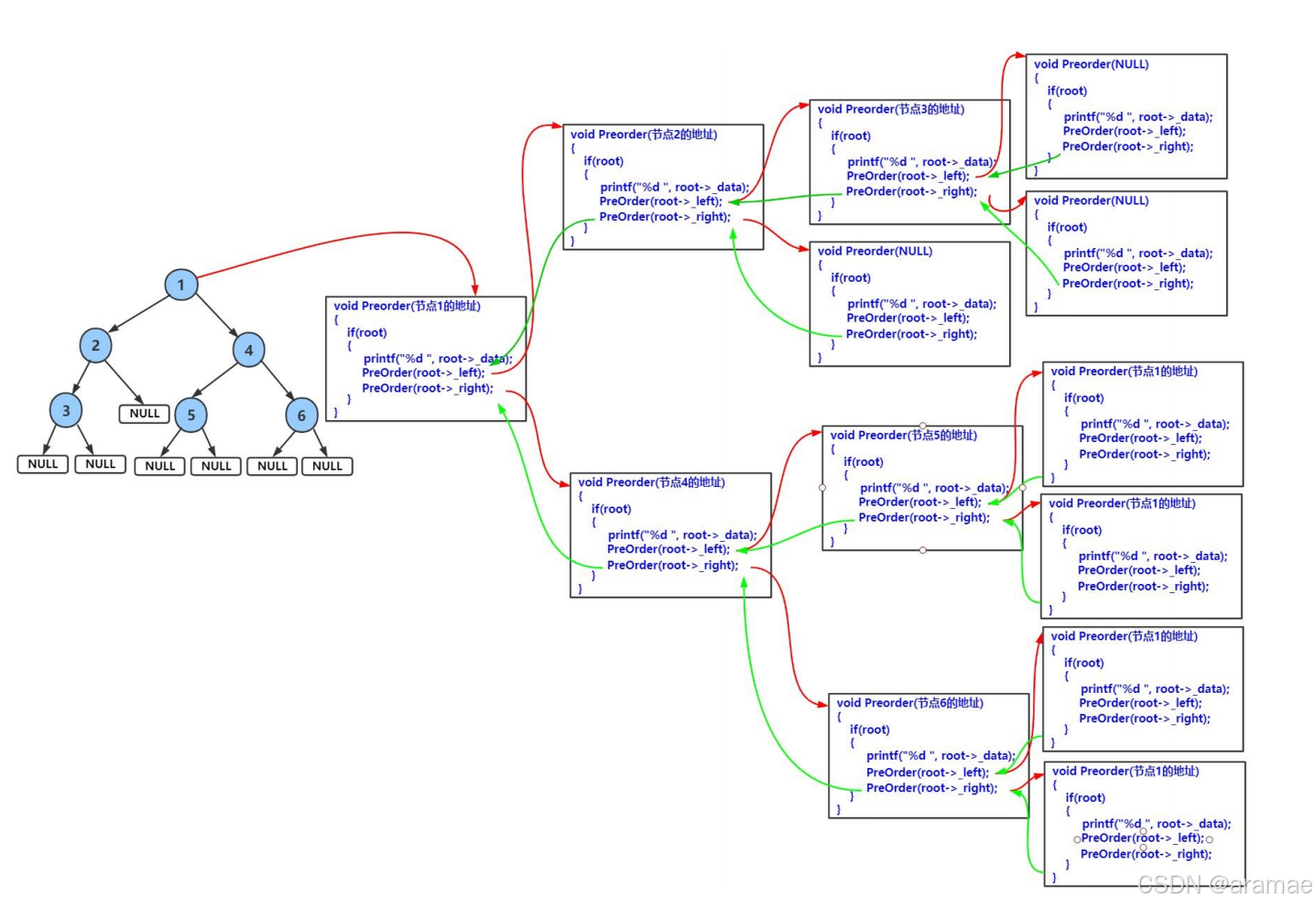

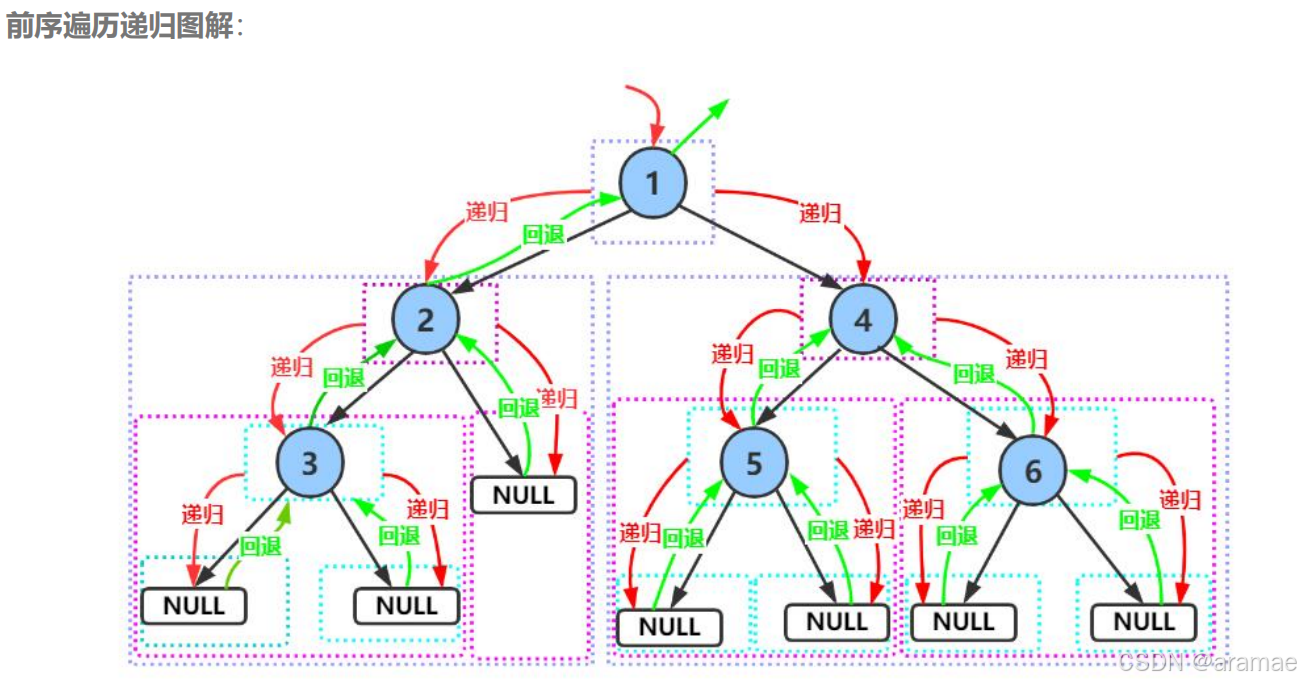

4.2.1 前序、中序以及后序遍历

学习二叉树结构,最简单的方式就是遍历。所谓二叉树遍历(Traversal)是按照某种特定的规则,依次对二叉树中的节点进行相应的操作,并且每个节点只操作一次。访问结点所做的操作依赖于具体的应用问题。 遍历是二叉树上最重要的运算之一,也是二叉树上进行其它运算的基础。
在这里插入图片描述
按照规则,二叉树的遍历有:前序/中序/后序的递归结构遍历:

  1. 前序遍历(Preorder Traversal 亦称先序遍历)——访问根结点的操作发生在遍历其左右子树之前。
  2. 中序遍历(Inorder Traversal)——访问根结点的操作发生在遍历其左右子树之中(间)。
  3. 后序遍历(Postorder Traversal)——访问根结点的操作发生在遍历其左右子树之后。
    由于被访问的结点必是某子树的根,所以N(Node)、L(Left subtree)和R(Right subtree)又可解释为根、根的左子树和根的右子树。NLR、LNR和LRN分别又称为先根遍历、中根遍历和后根遍历

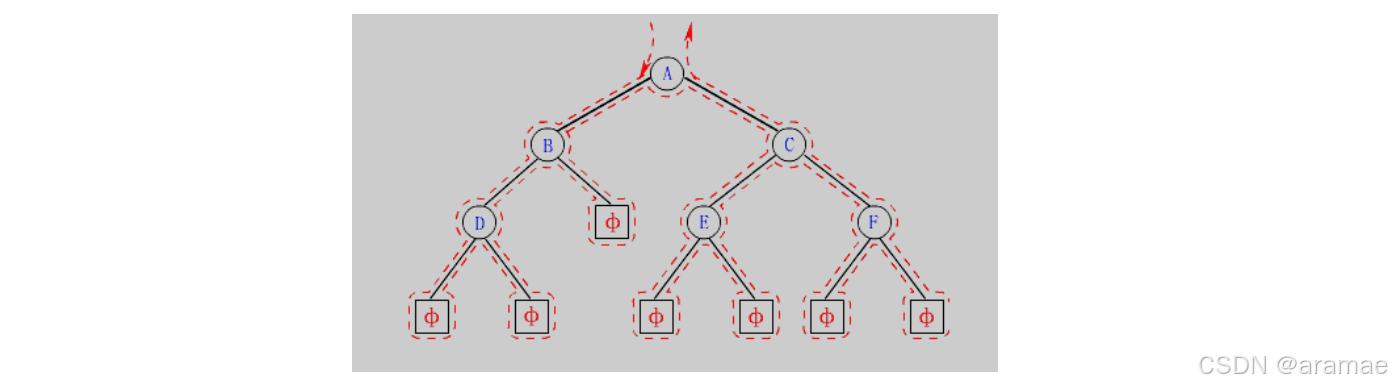

在这里插入图片描述
在这里插入图片描述

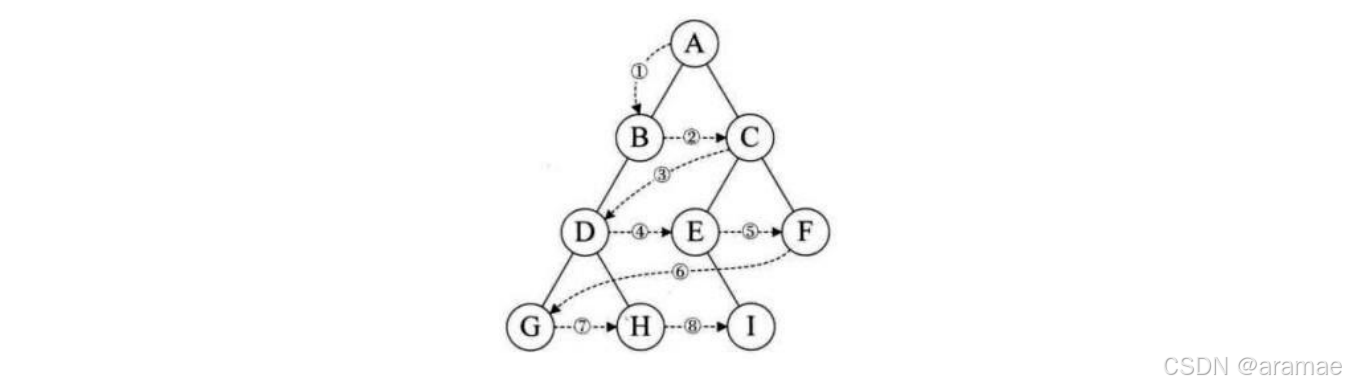

4.2.2 层序遍历

层序遍历:除了先序遍历、中序遍历、后序遍历外,还可以对二叉树进行层序遍历。设二叉树的根节点所在层数为1,层序遍历就是从所在二叉树的根节点出发,首先访问第一层的树根节点,然后从左到右访问第2层上的节点,接着是第三层的节点,以此类推,自上而下,自左至右逐层访问树的结点的过程就是层序遍历。
在这里插入图片描述

4.3 节点个数以及高度等

// 二叉树节点个数
int BinaryTreeSize(BTNode* root);
// 二叉树叶子节点个数
int BinaryTreeLeafSize(BTNode* root);
// 二叉树第k层节点个数
int BinaryTreeLevelKSize(BTNode* root, int k);
// 二叉树查找值为x的节点
BTNode* BinaryTreeFind(BTNode* root, BTDataType x);

4.4 二叉树的创建和销毁

// 通过前序遍历的数组"ABD##E#H##CF##G##"构建二叉树
BTNode* BinaryTreeCreate(BTDataType* a, int n, int* pi);
// 二叉树销毁
void BinaryTreeDestory(BTNode** root);
// 判断二叉树是否是完全二叉树
int BinaryTreeComplete(BTNode* root);
// 二叉树前序遍历
void PreOrder(BTNode* root);
// 二叉树中序遍历
void InOrder(BTNode* root);
// 二叉树后序遍历
void PostOrder(BTNode* root);

五 . 二叉树的基本实现(包含常用接口)

#include<stdio.h>
#include<stdlib.h>
#include<assert.h>typedef int  BTDataType;
typedef struct BTNode
{BTDataType data;struct BTNode* left;struct BTNode* right;
}BTNode;BTNode* BuyNode(BTDataType x)
{BTNode* node = (BTNode*)malloc(sizeof(BTNode));if( node==NULL){perror("malloc fail");return NULL;  }node->data  = x;node->left = NULL;node->right = NULL;
}BTNode* CreatTree()
{BTNode* node1 = BuyNode(1);BTNode* node2 = BuyNode(2);BTNode* node3 = BuyNode(3);BTNode* node4 = BuyNode(4);BTNode* node5 = BuyNode(5);BTNode* node6 = BuyNode(6);node1->left = node2;node1->right = node4; node2->left = node3;node4->left = node5;node4->right = node6; return node1;
}// 二叉树节点个数
int BinaryTreeSize(BTNode* root)
{return root == NULL?0:BinaryTreeSize(root->left)	+ BinaryTreeSize(root->right)+1;
}//二叉树高度 == 左子树 + 1 or 右子树 + 1
int BinaryTreeHeight(BTNode* root)
{if(root == NULL){return 0;}int leftHeight = BinaryTreeHeight(root->left);int rightHeight = BinaryTreeHeight(root->right);return leftHeight > rightHeight ? leftHeight +1:rightHeight+1;} // 二叉树叶子节点个数
int BinaryTreeLeafSize(BTNode* root)
{int height = BinaryTreeHeight(root);int size = BinaryTreeLevelKSize(root, height);return size;
}// 二叉树第k层节点个数
int BinaryTreeLevelKSize(BTNode* root, int k)
{if(root == NULL){return 0; }if(k == 1){return 1;}return  BinaryTreeLevelKSize(root->left, k-1) + BinaryTreeLevelKSize(root->right, k-1);
}// 二叉树查找值为x的节点
BTNode* BinaryTreeFind(BTNode* root, BTDataType x)
{if(root == NULL){return 0;}if(root->data == x){return root;}BTNode* lret = BinaryTreeFind(root->left,x);if(lret)return lret;BTNode* rret = BinaryTreeFind(root->left,x);if(rret)return rret;return NULL;
}// 二叉树前序遍历  -- 根  左子树  右子树
void BinaryTreePrevOrder(BTNode* root)
{if(root == NULL){return NULL;}printf("%d ",root->data);BinaryTreePrevOrder(root->left);BinaryTreePrevOrder(root->right);
}// 二叉树中序遍历  -- 左子树  根  右子树
void BinaryTreeInOrder(BTNode* root)
{if(root == NULL)return NULL;BinaryTreeInOrder(root->left);printf("%d ",root->data);BinaryTreeInOrder(root->right);
}// 二叉树后序遍历  -- 左子树  右子树  根
void BinaryTreePostOrder(BTNode* root)
{if(root ==NULL)return NULL;BinaryTreePostOrder(root->left);BinaryTreePostOrder(root->right);printf("%d ",root->data);} // 通过前序遍历的数组"ABD##E#H##CF##G##"构建二叉树
BTNode* BinaryTreeCreate(BTDataType* a, int n, int* pi);
// 二叉树销毁
void BinaryTreeDestory(BTNode** root);// 层序遍历
void BinaryTreeLevelOrder(BTNode* root);
// 判断二叉树是否是完全二叉树
int BinaryTreeComplete(BTNode* root);int main()
{BTNode*  root = NULL;root = CreatTree();//前序遍历 BinaryTreePrevOrder(root); printf("\n");//中序遍历BinaryTreeInOrder(root); printf("\n");//后序遍历 BinaryTreePostOrder(root); printf("\n");printf("TreeSize = %d\n",BinaryTreeSize(root));printf("TreeHeight = %d\n",BinaryTreeHeight(root));printf("TreeLeafSize = %d\n",BinaryTreeLeafSize(root));return 0;
}
