硬件工程师核心技能体系(从基础到实战设计指南)
硬件工程师是消费电子产品研发的核心驱动力，其设计能力直接影响产品的性能、可靠性与市场表现。随着智能手机、可穿戴设备和智能家居的普及，硬件工程师需从基础电路设计延伸到系统级整合与跨学科协作。本文针对初级和中级硬件工程师，系统梳理消费电子领域的核心技能，聚焦实用技术、规范与建议，帮助工程师快速上手并应对行业挑战。
一、电路设计与信号完整性
电路设计基础一定是根本，硬件工程师必须掌握模拟与数字电路设计，理解关键参数计算与器件特性。这是一些电路设计和调试验证的基础。
对于模拟电路来说，比如设计滤波、放大或电源电路时，需精确计算参数。例如，在设计低压差线性稳压器（LDO）如TI的TPS7A47时，需确保输出纹波低于0.5%（典型值为10mVpp），以满足传感器或射频模块需求。案例：某智能手环因LDO输出噪声超标（>50mV），导致心率传感器数据漂移，优化后选用低噪声LDO（如NCP1117），将噪声降至15mVpp，数据精度提升20%。
对于数字电路来说，个人觉得最需关注电平匹配与时序设计，这是新手及经验不够丰富的工程师最容易忽视的问题。例如，在STM32F4与SPI外设通信中，需确保时钟边沿与数据采样点对齐（时序裕度≥10ns）。某蓝牙耳机项目因SPI时序未优化，数据传输错误率达5%，通过示波器分析调整CS信号延迟后，错误率降至0.1%。
建议熟悉常用电路模块（如电源，三极管的驱动电路，π型滤波器、差分对）设计，遵循JEDEC标准确保电平兼容性。推荐学习TI或ADI的参考设计（如TI的电源设计库）以快速掌握规范。

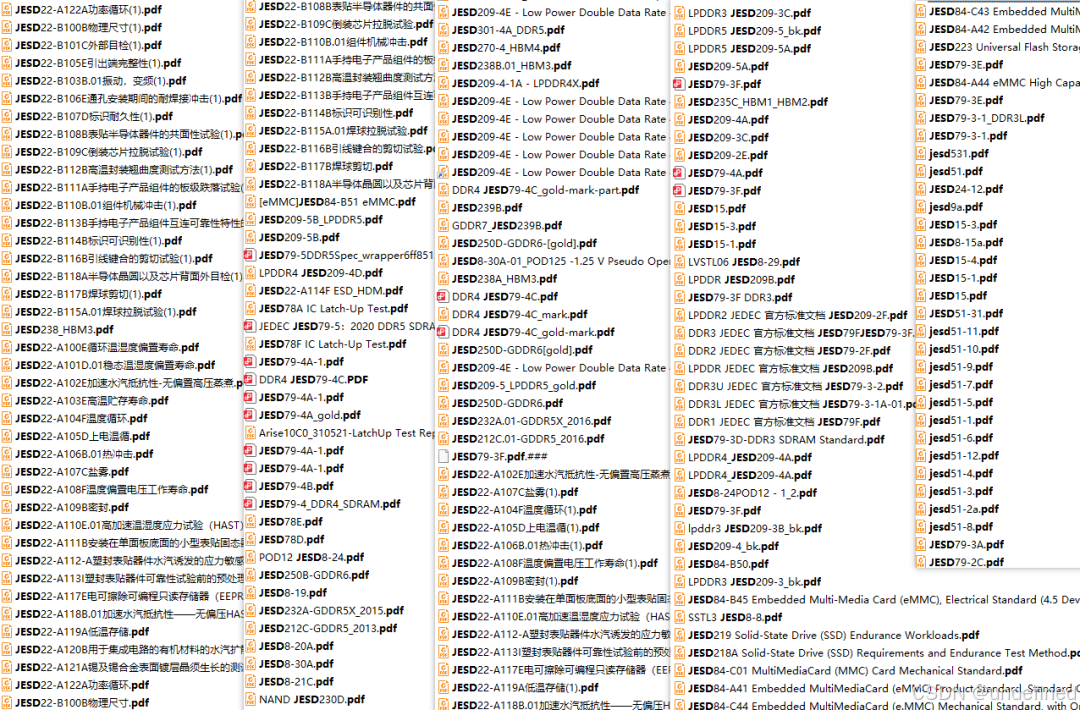

部分学习的标准截图
PCB布局与信号完整性优化设计细节。PCB设计是消费电子硬件开发的核心环节，需兼顾信号完整性（SI）与电源完整性（PI）。
对于布局布线而言，高速信号（如USB 2.0、MIPI D-PHY）需控制差分阻抗（典型值90Ω±10%）与等长误差（<5mil）。例如，某平板电脑MIPI显示接口因走线不等长，导致画面闪烁，使用Altium Designer控制约束优化后，眼图张开度从60%提升至85%，满足MIPI联盟规范。
对于电源完整性而言，目前由于高密度大电流系统的应用PI更为重要了。通过合理布局去耦电容（如0.1μF陶瓷电容+10μF钽电容，间距<5mm）降低电源网络（PDN）阻抗。某智能音箱因PDN阻抗超标（>10mΩ），音频信号出现噪声，优化后通过Keysight ADS仿真将阻抗降至2mΩ，噪声降低70%，其他还需要重点关注IRDrop以及电流密度。
建议遵循IPC-2221标准进行PCB设计，使用3W原则（导线间距≥3倍线宽）降低串扰。推荐工具如Altium Designer（中小企业常用，易上手）或Cadence Allegro（高阶项目）。学习ANSYS SIwave进行SI/PI仿真，控制设计误差在5%以内。
设计环节 | 关键规范 | 优化建议 |
差分信号布线 | 阻抗90Ω±10%，等长误差<5mm | 使用EDA工具自动匹配，验证眼图 |
去耦电容布局 | 间距<5mm，阻抗<5mΩ | 优先选用0402封装，靠近IC电源引脚 |
二、调试与故障诊断能力
要求熟悉测试仪器使用，比如熟练使用示波器、逻辑分析仪和网络分析仪是硬件工程师的必备技能。
对于示波器，主要功能用于捕获信号波形与时序问题。例如，某智能门锁I2C通信失败，使用示波器（如Keysight DSOX1204G）设置触发条件捕获SCL/SDA信号，发现从设备ACK延迟超标（>1μs），调整上拉电阻（4.7kΩ→2.2kΩ）后恢复正常。
对于逻辑分析仪，主要适合协议级调试。比如某蓝牙模块调试中，使用Saleae Logic Pro 16解码BLE数据包，发现广播间隔设置错误（100ms→50ms），优化后连接成功率从80%提升至98%。
建议小伙伴们必须掌握示波器的边沿触发与序列触发功能，学习逻辑分析仪的协议解码（如I2C、SPI）。
而故障定位方法，一般推荐采用分层排查法，从电源、时钟到信号逐级验证。案例：某可穿戴设备无法启动，排查流程如下：
电源检查：用万用表测量3.3V LDO输出，发现跌落至2.8V，确认负载电流超标（500mA>额定300mA）。
解决方案：更换高电流LDO（如TI TPS62840，600mA），并优化PCB铜皮散热，启动成功率达100%。
结论：优化前后，系统上电成功率从60%提升至99.9%。
建议使用上面三段式的排除记录方案，建立故障分析表，记录每次调试的输入、输出与假设。学习《SPICE电路分析基础》以通过仿真复现故障（如MLCC温漂问题）提高解决问题的效率。
三、电磁兼容EMC与可制造性DFM设计
首先，对于电磁兼容（EMC）设计，一般要求EMC设计通常需确保产品通过认证（如CISPR 32、IEC61000-4）。两种认证分开说，干扰抑制的情况，比如某智能灯具辐射超标具体指标为>40dBμV/m，通过近场探头定位32kHz晶振谐波，添加10pF接地电容后，辐射降至25dBμV/m，通过CISPR 32 Class B。
滤波设计的情况，比如在Type-C接口增加共模扼流圈（如Murata DLW21SN900SQ2）及匹配的ESD，将ESD性能从±4kV提升至±8kV，满足IEC 61000-4-2。
建议遵循CISPR与IEC标准，优先在信号入口/出口添加滤波器（如π型滤波）。推荐工具一般为R&S EMI测试接收机，能快速定位干扰源。
其次对于可制造性设计（DFM），一般DFM关注生产效率与成本控制。
比如焊盘与间距，一般要求QFN封装散热焊盘开窗面积需≥80%，避免虚焊。某智能手表因某0402电阻间距不足（<0.2mm），焊接不良率达5%，调整后不良率降至0.3%。需要注意间距过大也不行，会导致立碑问题。
另外一个重要问题就是成本优化，比如某公司通过优化布线，将6层PCB降为4层，成本降低25%，仍满足性能要求（阻抗误差<8%）。
建议遵循IPC-7351封装标准，使用标准元器件（如SOT-23）提升贴片效率。参考《IPC-A-600》检查PCB制造质量。
DFM参数 | 标准要求 | 优化结果 |
QFN焊盘开窗 | 面积≥80% | 虚焊率从3%降至0.2% |
PCB层数优化 | 4层替代6层 | 成本降低25%，性能不变 |
总结
硬件工程师需掌握电路设计、调试、EMC与DFM等核心技能，同时注重跨部门协作与文档规范。初级工程师应从基础电路与工具使用入手，参考JEDEC、IPC标准；中级工程师需深入信号完整性与系统思维，熟练运用仿真与测试设备。持续学习并尽可能参与实战项目，是提升竞争力的关键。推荐学习资源如TI/ADI设计手册、Altium在线教程、硬件技术的总结文章等。
