通信中间件 Fast DDS(三) ：fastddsgen的安装与使用

目录

1.fastddsgen介绍

2.fastddsgen的安装

2.1.Java的环境安装

2.2.Maven的安装

2.3.fastddsgen安装

2.3.1.window的源码安装

2.3.2.windows使用vcpkg安装

2.3.3.Linux安装

3.fastddsgen的使用

4.1.创建 IDL 文件

4.2.生成代码

4.3.生成的文件

4.5.常用命令选项

4.6.复杂 IDL 示例

4.7.在 CMake 项目中集成

4.8.实际项目示例

4.9.故障排除

4.总结

---

1.fastddsgen介绍

        fastddsgen 是 FastDDS 官方提供的 IDL（Interface Definition Language）编译器，用于将 IDL 定义的数据类型转换为 FastDDS 兼容的代码（支持 C++、Python 等语言），自动生成数据序列化 / 反序列化逻辑、类型注册代码等，是 FastDDS 开发的基础工具。

        在 FastDDS 中，节点间通信的数据结构需通过 IDL 定义（类似接口契约或通信协议之类的），fastddsgen 的核心功能是：

• 将 IDL 中的结构体（struct）、枚举（enum）等类型转换为目标语言的代码；
• 自动生成数据的序列化（将数据转为字节流）和反序列化（将字节流还原为数据）逻辑；
• 生成类型注册相关代码（让 FastDDS 识别自定义数据类型）。

举个例子，比如定义了如下数据结构：HelloWorld.idl

struct HelloWorld
{unsigned long index;string message;
};

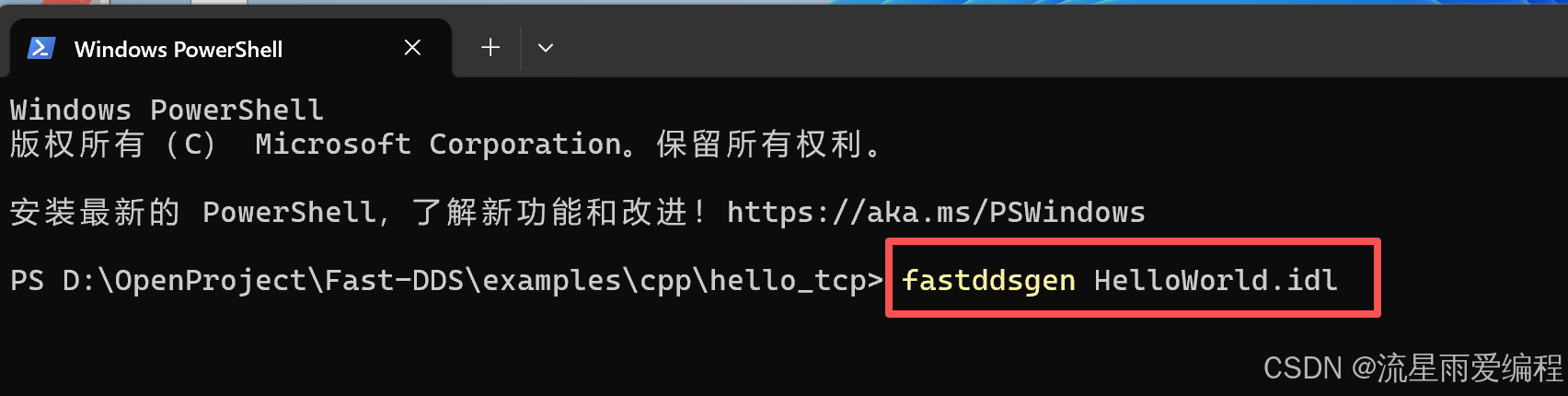

通过fastddsgen自动生成改数据结构的序列化和反序列化代码以及Fast DDS 兼容的发布者/订阅者代码，执行如下命令：

则会生成：

具体文件的作用会在后面章节详解。

2.fastddsgen的安装

fastddsgen 基于 Java 开发，需依赖 JDK 8+ 和 Maven（编译源码时需要）

2.1.Java的环境安装

JDK 8 及以上：fastddsgen 基于 Java 开发，需安装 JDK（推荐 OpenJDK 11）。

下载 OpenJDK 11 并安装，配置环境变量 JAVA_HOME（指向 JDK 安装目录），并将 %JAVA_HOME%\bin 添加到 PATH。

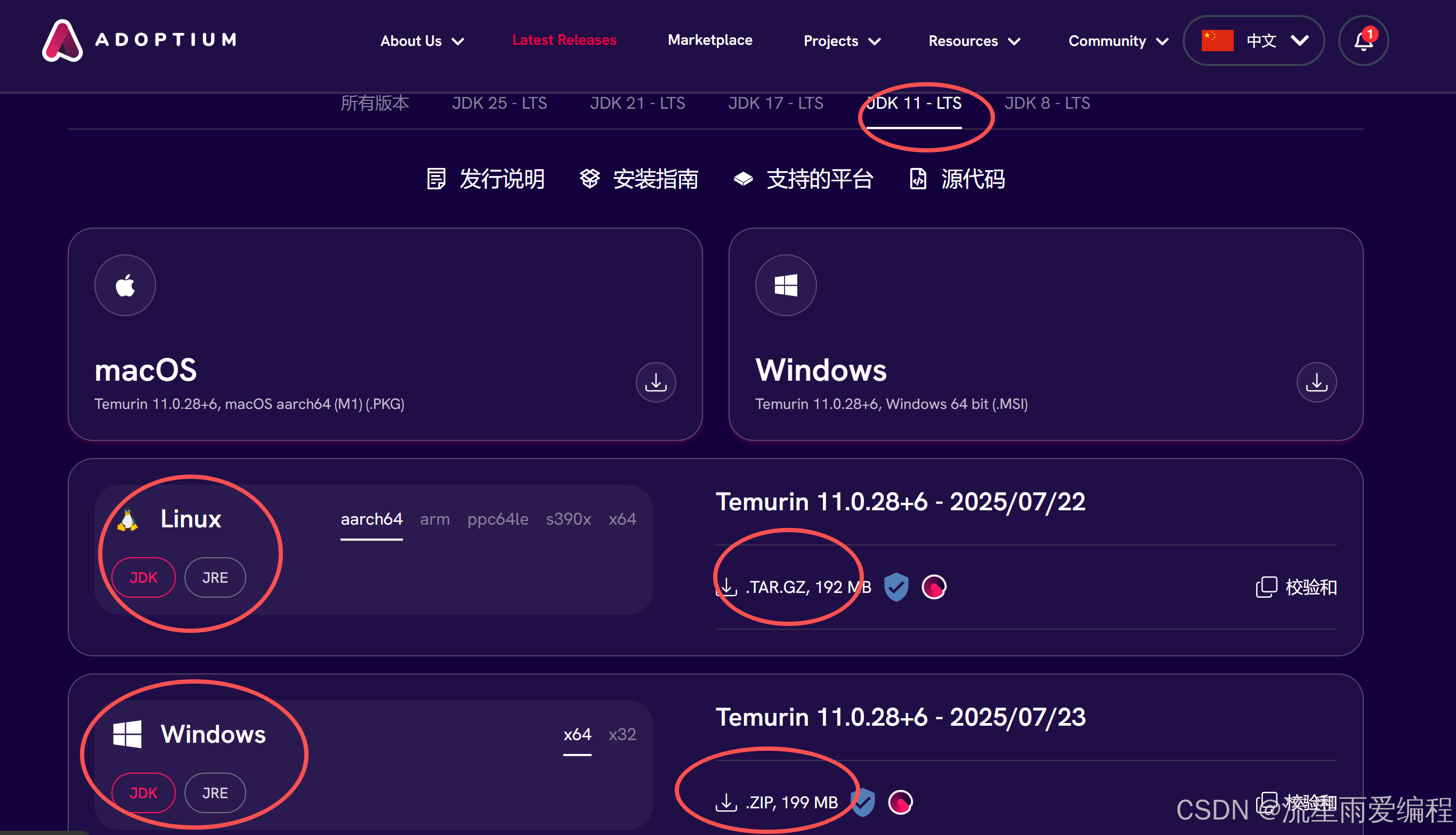

具体的下载地址：https://adoptium.net/zh-CN/temurin/releases?version=11&os=any&arch=any

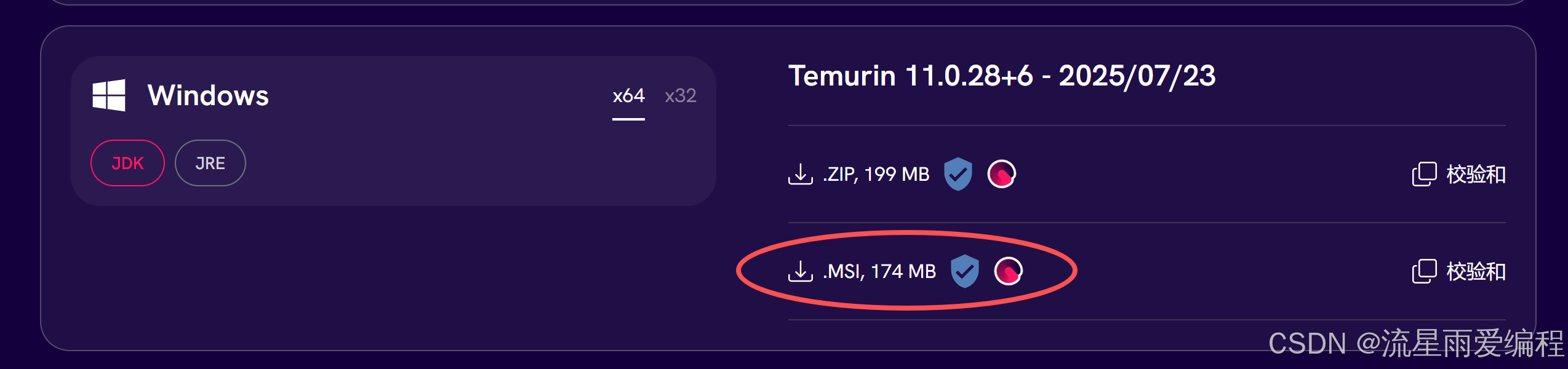

根据自己的系统下载合适的版本，我是在windows11系统上安装的，下载的是windows的安装程序OpenJDK11U-jdk_x64_windows_hotspot_11.0.28_6.msi：

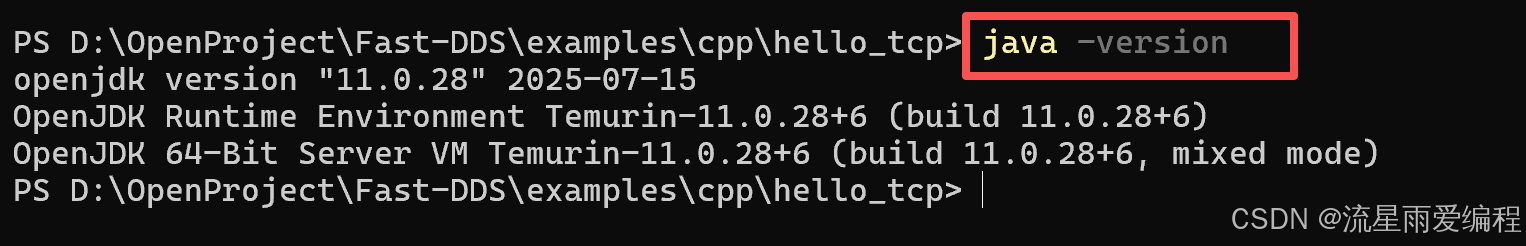

安装后此安装程序会把java的路径自动加到系统的环境变量中, 验证是否安装成功，在命令行执行：

2.2.Maven的安装

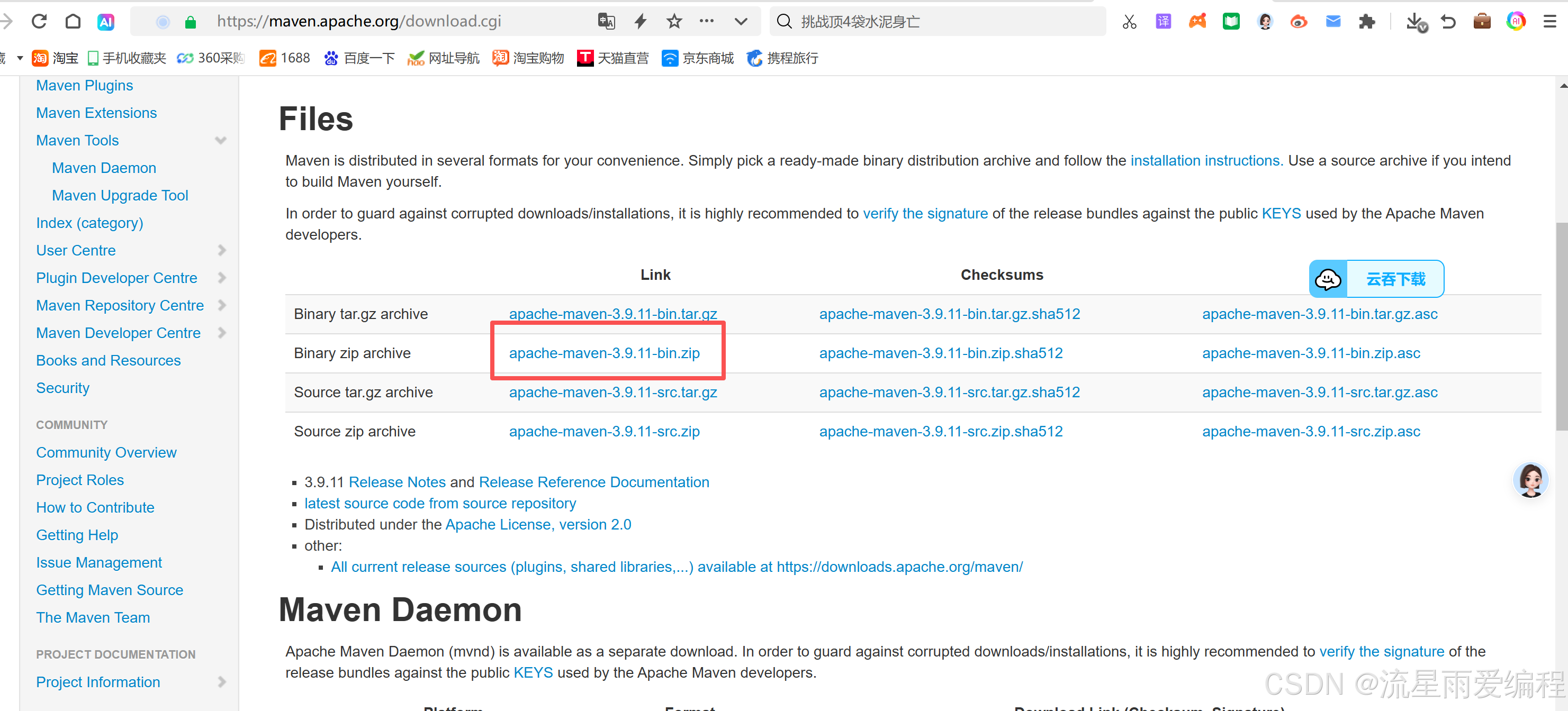

Maven的下载地址：

https://maven.apache.org/download.cgi

选择下面版本：

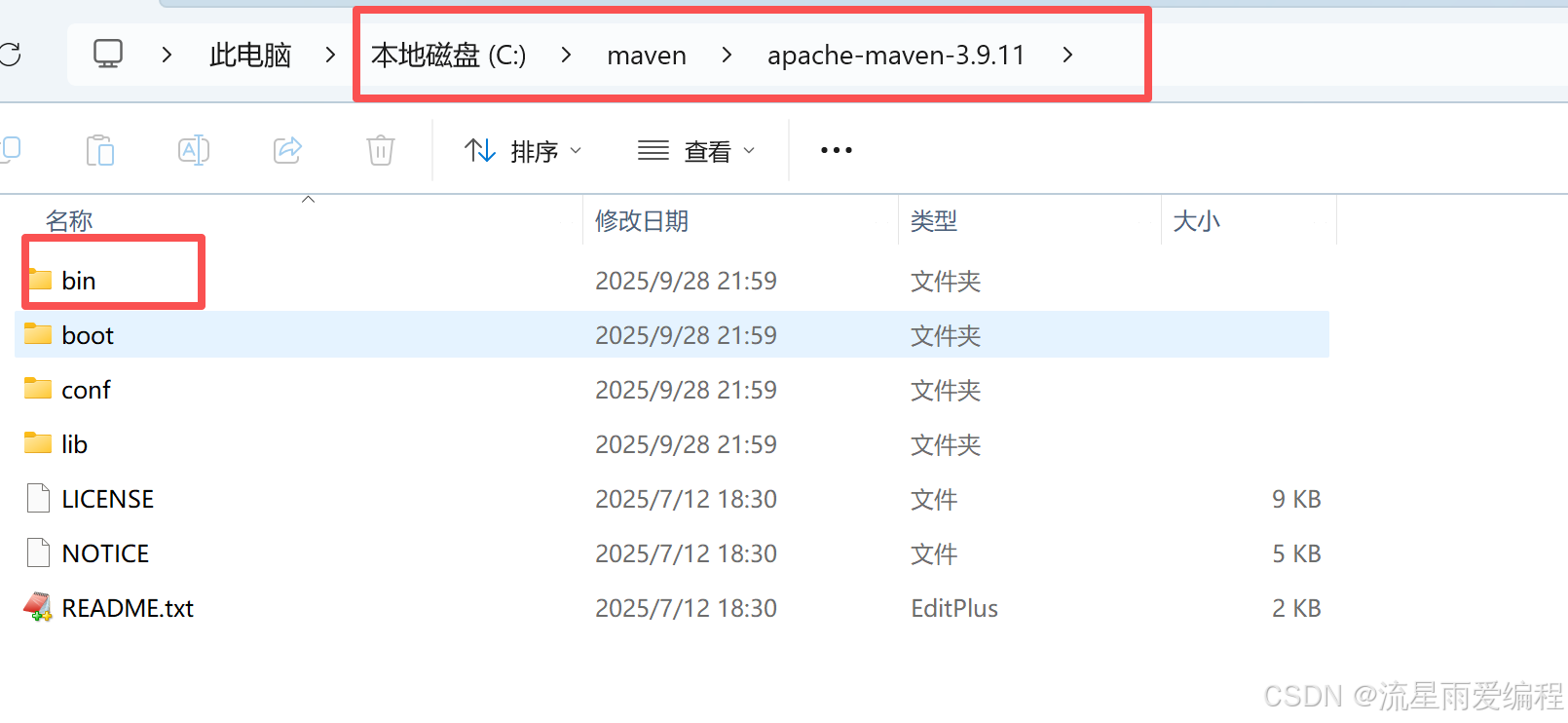

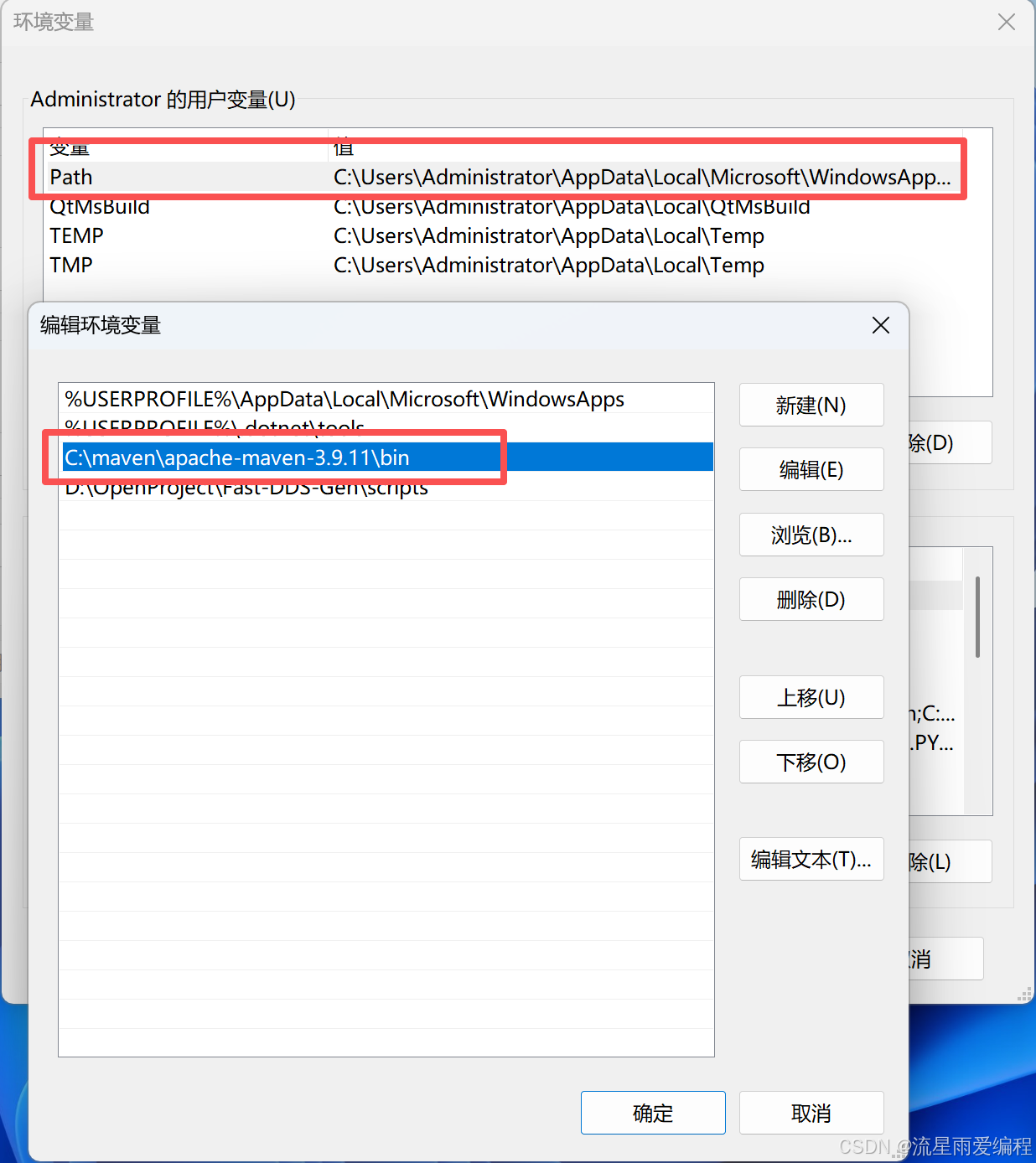

解压后配置 MAVEN_HOME 环境变量，将 %MAVEN_HOME%\bin 添加到 PATH。一般需要安装在没有中文的目录下面：

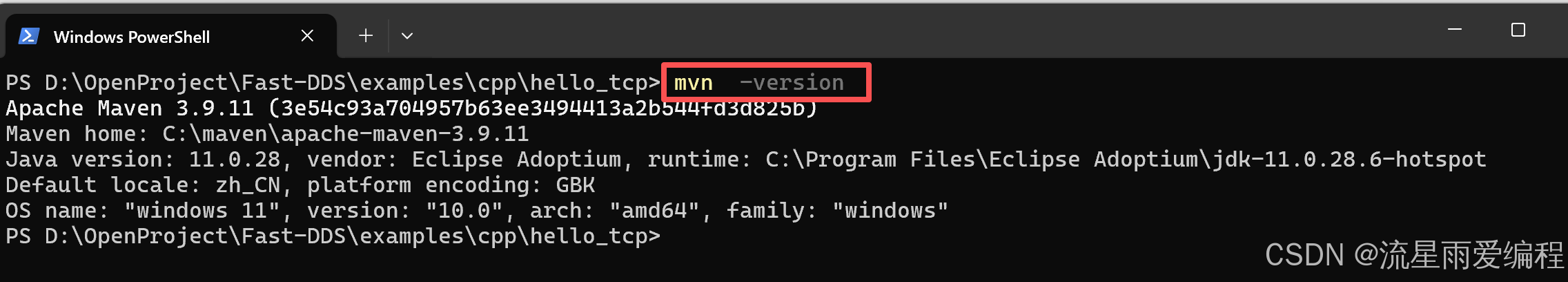

验证 Maven 安装:

2.3.fastddsgen安装

2.3.1.window的源码安装

1.拉取 fastddsgen 源码

https://github.com/eProsima/Fast-DDS-Gen.git

2.编译构建

在fastddsgen的根目录下执行：

./gradlew  assemble

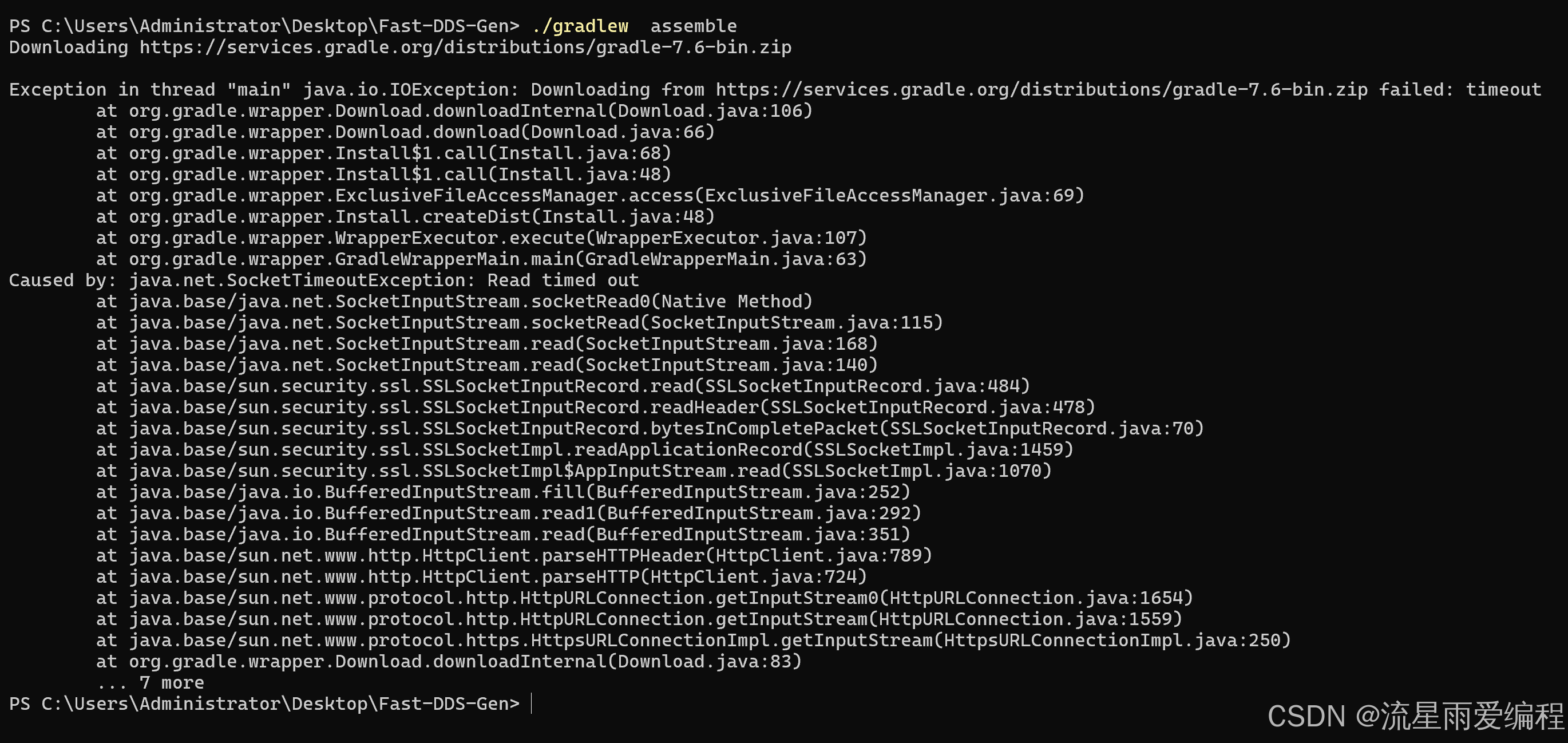

但是在我的电脑上一直提示这个：

        好像是下载gradle-7.6-bin.zip失败，尝试很多遍之后，把这个地址复制到浏览器看是否可以下载呢？结果可以，下载完gradle-7.6-bin.zip，但是在这里提示还是下载失败，怎么使用本地的gradle-7.6-bin.zip编译呢？于是想到：

        fastddsgen 若在构建过程中依赖 Gradle（部分版本或子模块可能使用 Gradle 管理），且需要指定本地已下载的 gradle-7.6-bin.zip 避免重新下载，核心是利用 Gradle Wrapper 的本地缓存机制—— 将本地压缩包放入 Gradle 的分发缓存目录，Gradle 会自动识别并使用本地文件，无需重复下载。

        具体步骤（Windows 系统为例）

1)找到 Gradle 分发缓存目录

Gradle Wrapper 会将下载的 Gradle 压缩包缓存到以下路径：

C:\Users\<你的用户名>\.gradle\wrapper\dists\gradle-7.6-bin\<随机哈希目录>

• <你的用户名>：即 Windows 登录用户名（如 Administrator 或你的账号名）。
• <随机哈希目录>：Gradle 自动生成的唯一目录（如 xxxxxxxxx，由 Gradle 基于版本号计算，确保唯一性）。

我的电脑就是这个目录：

C:\Users\Administrator\.gradle\wrapper\dists\gradle-7.6-bin\9l9tetv7ltxvx3i8an4pb86ye

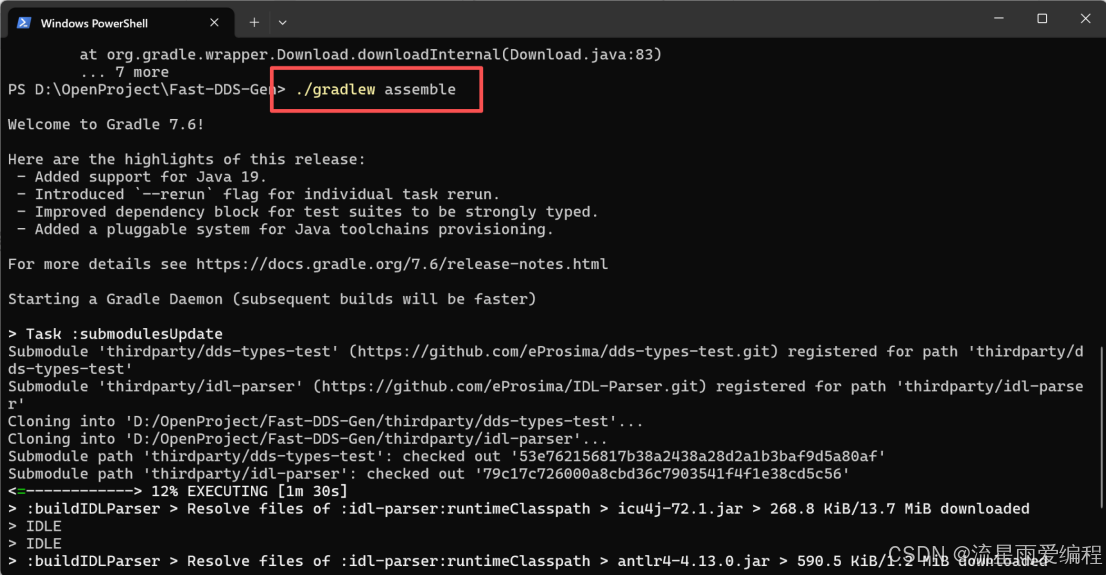

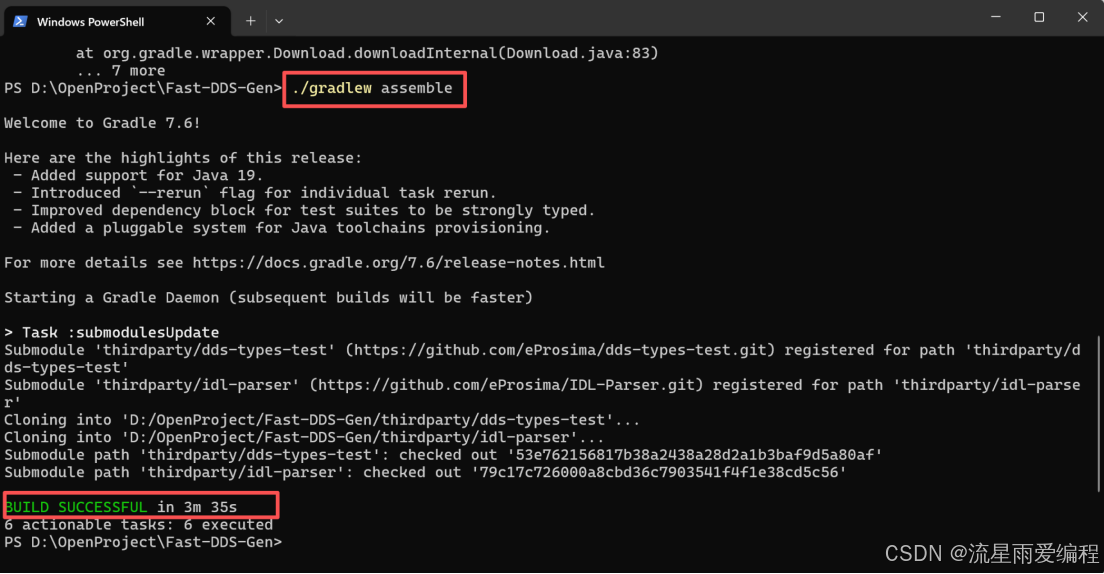

把刚下载好的gradle-7.6-bin.zip放到此目录下，重新执行构建命令：

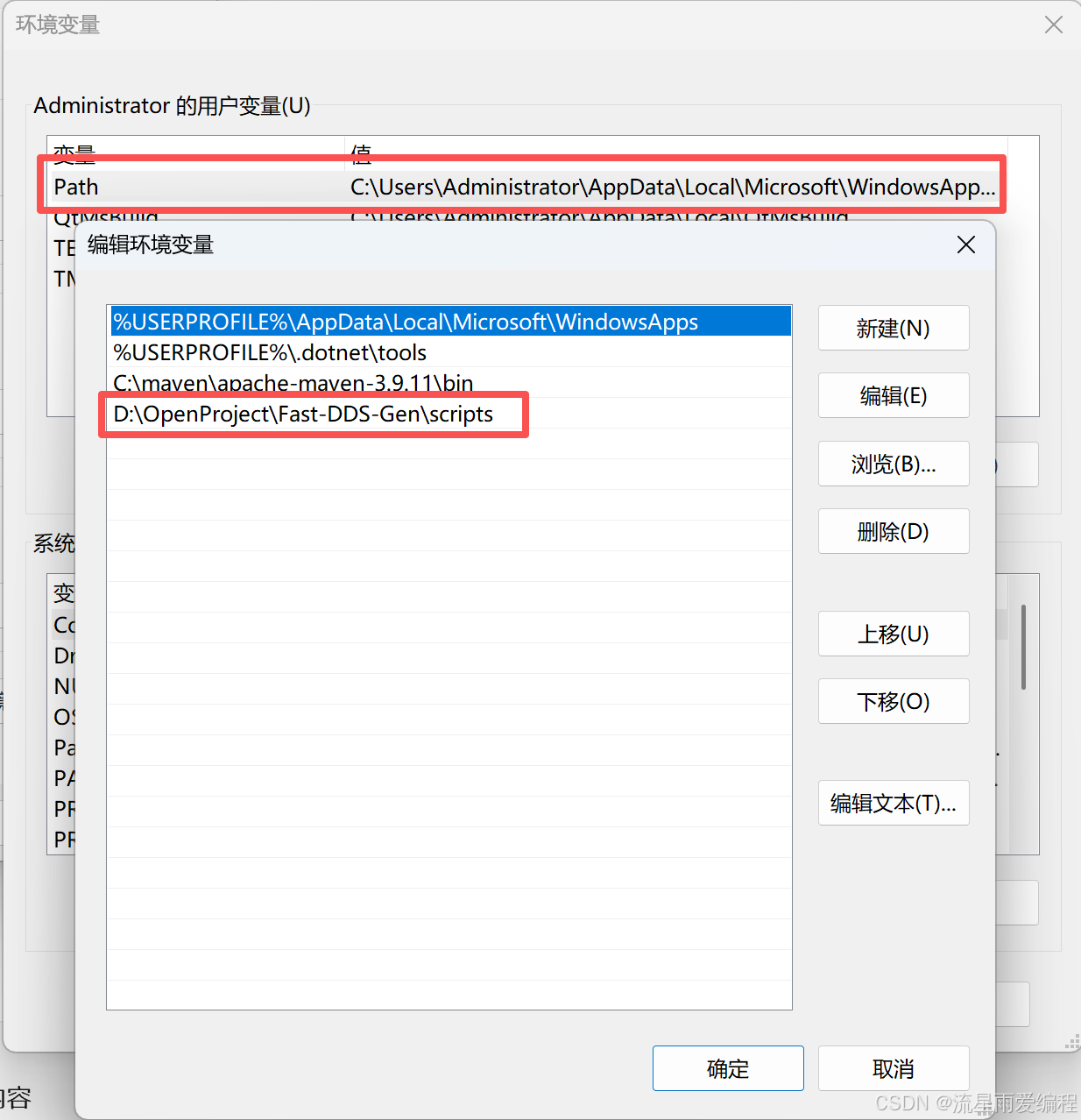

然后把D:\OpenProject\Fast-DDS-Gen\scripts加到系统的环境变量中：

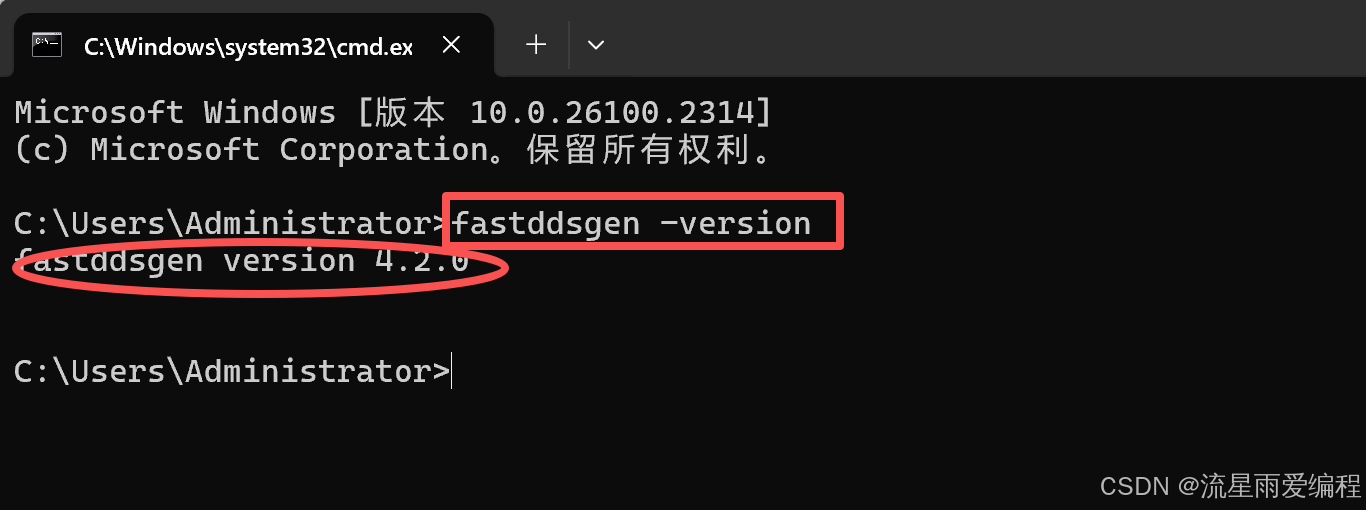

验证安装是否成功：

2.3.2.windows使用vcpkg安装

vcpkg install fastddsgen

2.3.3.Linux安装

方法1：从源码安装（推荐）

# 克隆 Fast DDS 仓库
git clone https://github.com/eProsima/Fast-DDS-Gen.git
cd Fast-DDS# 创建构建目录
mkdir build && cd build# 配置和编译
cmake -DCMAKE_INSTALL_PREFIX=/usr/local ..
make -j$(nproc)# 安装（包括 fastddsgen）
sudo make install

方法2：使用预编译二进制

# Ubuntu/Debian
sudo apt update
sudo apt-get install fastddsgen# 或者从 GitHub 发布页面下载
wget https://github.com/eProsima/Fast-DDS/releases/download/v2.10.0/fastddsgen-2.10.0-linux-x64.tar.gz
tar -xzf fastddsgen-2.10.0-linux-x64.tar.gz
sudo cp fastddsgen /usr/local/bin/

3.fastddsgen的使用

4.1.创建 IDL 文件

创建一个简单的 IDL 文件（如 HelloWorld.idl），定义通信的数据结构：

struct HelloWorld
{unsigned long index;string message;
};

4.2.生成代码

# 基本生成
fastddsgen HelloWorld.idl# 生成并替换现有文件
fastddsgen -replace HelloWorld.idl# 指定输出目录
fastddsgen -d generated HelloWorld.idl# 生成示例代码
fastddsgen -example CMake HelloWorld.idl

在生成代码的过程中(windows11+vs2022)，遇到一个问题：

C:\Users\Administrator>fastddsgen  D:\OpenProject\Fast-DDS\examples\cpp\hello_tcp\Message.idl
Processing the file D:\OpenProject\Fast-DDS\examples\cpp\hello_tcp\Message.idl...
ERROR<callPreprocessor>: Cannot execute the preprocessor. Reason: Cannot run program "cl.exe": CreateProcess error=2, 系统找不到指定的文件。

这个错误的原因是 fastddsgen 需要调用 C 预处理器（cl.exe），但系统中未找到该程序。cl.exe 是微软 Visual Studio 的 C/C++ 编译器，属于 Visual Studio 的 “C++ 生成工具” 组件，需安装并配置环境后才能使用。

解决方法1：用 Visual Studio 命令提示符运行 fastddsgen

cl.exe 的路径默认不会添加到系统全局 PATH 中，需通过 Visual Studio 自带的命令提示符 启动，该窗口会自动配置编译环境：

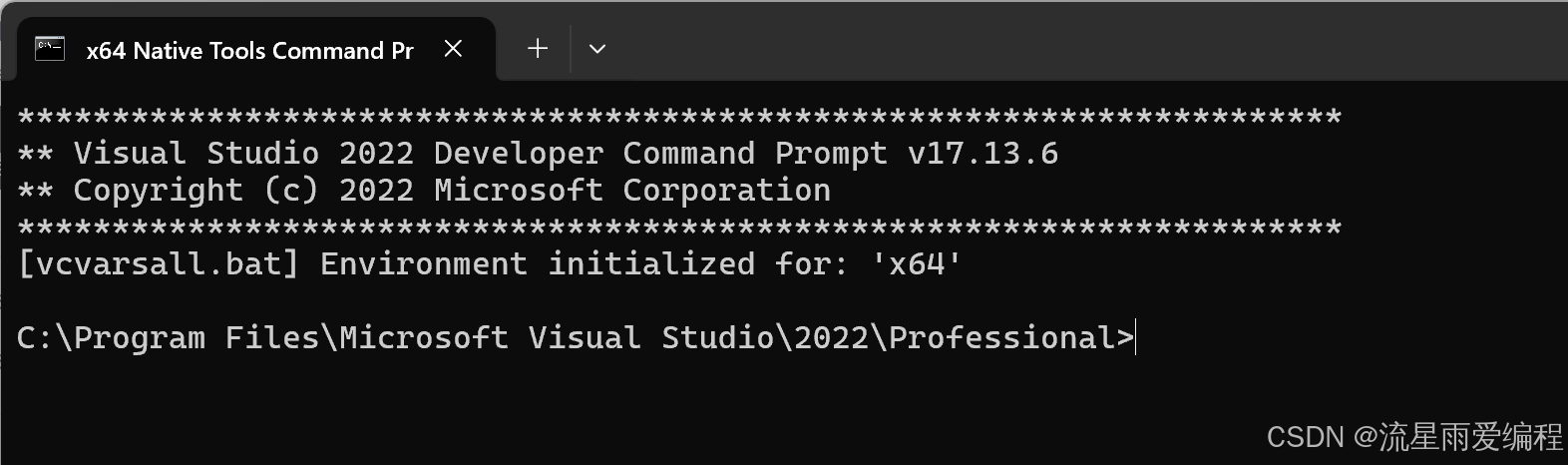

按下 Win 键，搜索并打开 “x64 Native Tools Command Prompt for VS 2022”（根据你的 VS 版本选择，如 2019/2022）：

在该窗口中，重新执行你的 fastddsgen 命令：

fastddsgen D:\OpenProject\Fast-DDS\examples\cpp\hello_tcp\HelloWorld.idl

解决方法2：（可选）手动添加 cl.exe 到系统 PATH（不推荐，易冲突）

若需在普通命令提示符中使用，可手动将 cl.exe 路径添加到系统 PATH：

找到 cl.exe 的安装路径（根据 VS 版本和安装目录，示例路径）：

C:\Program Files\Microsoft Visual Studio\2022\Community\VC\Tools\MSVC\14.36.32532\bin\Hostx64\x64

（路径中的 14.36.32532 是版本号，可能因安装版本不同而变化，可在 VC\Tools\MSVC 目录下查找最新版本）。

将该路径添加到系统 PATH 环境变量（步骤同之前环境变量配置）。

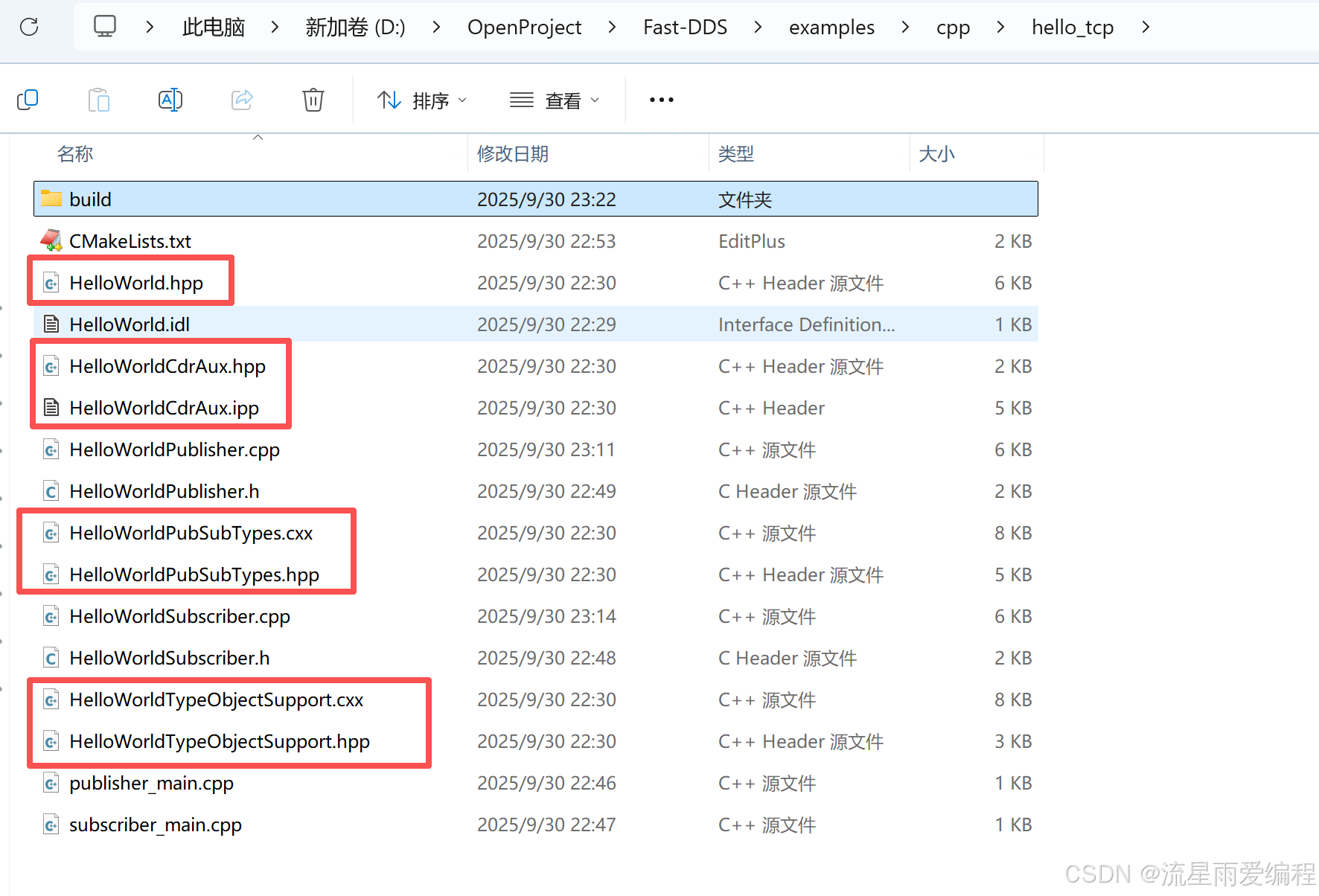

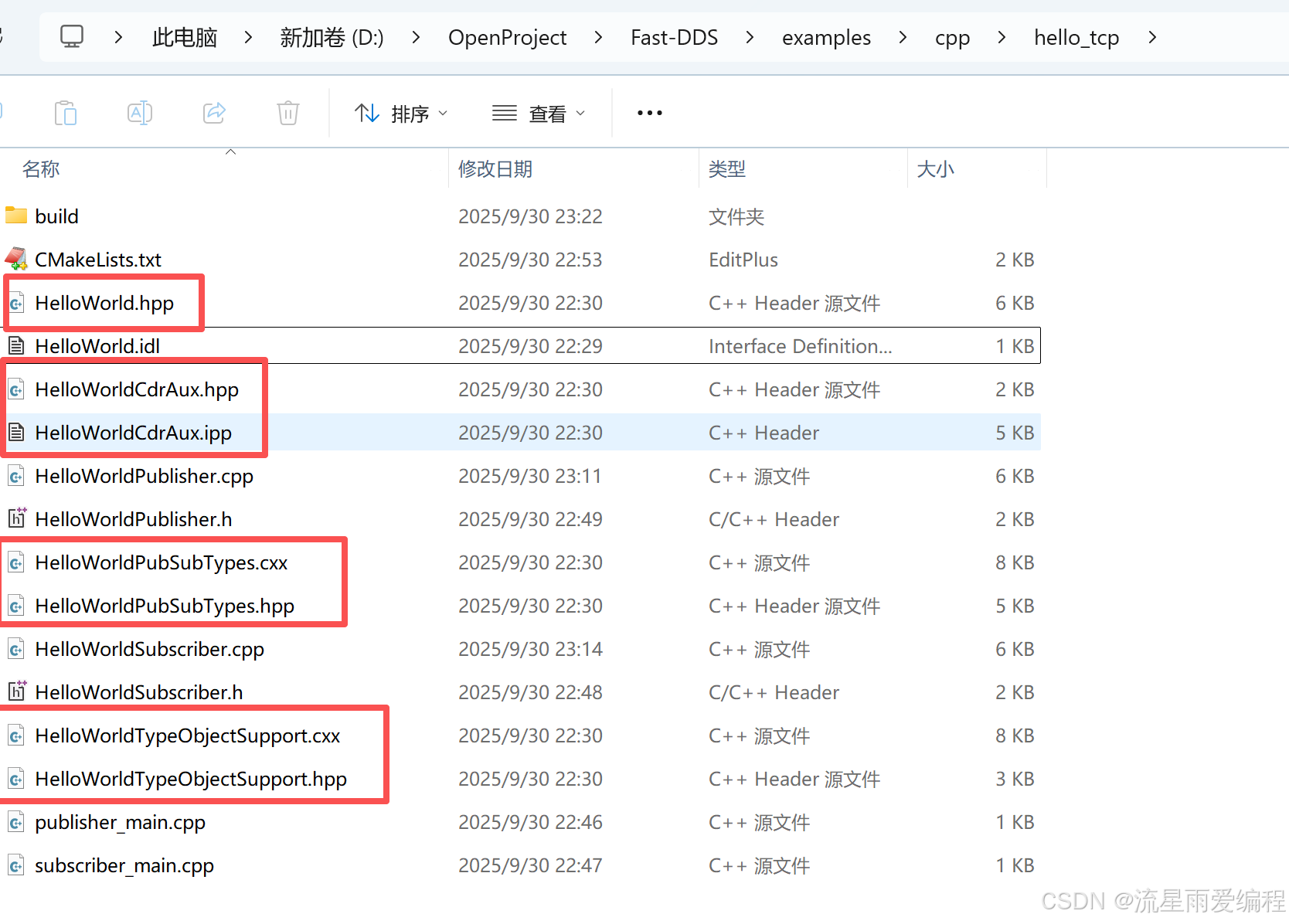

4.3.生成的文件

运行后会生成以下文件：

• HelloWorld.hpp - 数据类型头文件

• HelloWorldCdrAux.ipp和HelloWorldCdrAux.hpp - 数据打包实现

• HelloWorldPubSubTypes.h - 发布/订阅类型支持头文件

• HelloWorldPubSubTypes.cxx - 发布/订阅类型支持实现

• HelloWorldTypeObjectSupport.hpp: 用于动态类型元数据的生成、序列化和验证

• HelloWorldTypeObjectSupport.cxx: 用于动态类型元数据的生成、序列化和验证

4.5.常用命令选项

# 显示帮助
fastddsgen -help# 常用选项
fastddsgen -replace -d output_dir -typeobject MyTypes.idl# 生成 CMake 项目示例
fastddsgen -example CMake -d examples ComplexType.idl# 指定不同的编码
fastddsgen -encoding UTF8 MyTypes.idl# 不生成已弃用的代码
fastddsgen -notypecode MyTypes.idl

完整选项列表：

选项	作用	示例
-h / --help	查看所有选项的帮助说明	fastddsgen -h
--version	查看 fastddsgen 版本	fastddsgen --version
-d <目录>	指定代码输出目录（默认当前目录）	fastddsgen -d ./generated HelloWorld.idl
-replace	覆盖已存在的生成文件（默认不覆盖）	fastddsgen -replace HelloWorld.idl
-language <语言>	指定生成代码的语言（默认 C++）	fastddsgen -language Python HelloWorld.idl
-typeobject	生成动态类型（XTypes）支持文件（如 *TypeObjectSupport.*）	fastddsgen -typeobject HelloWorld.idl
-no-types	仅生成类型注册代码，不生成结构体定义（适合已有结构体时）	fastddsgen -no-types HelloWorld.idl
-example <语言>	生成发布者 / 订阅者示例代码（支持 C++/Python）	fastddsgen -example C++ HelloWorld.idl
-topic <名称>	为示例代码指定 Topic 名称（默认用 IDL 结构体名）	fastddsgen -example C++ -topic MyTopic HelloWorld.idl
-I <路径>	添加 IDL 包含文件的搜索路径（类似 C++ 的 -I）	fastddsgen -I ./include Common.idl
-D <宏定义>	定义预处理宏（类似 C++ 的 -D）	fastddsgen -D DEBUG HelloWorld.idl
-template <目录>	使用自定义代码生成模板（覆盖默认模板）	fastddsgen -template ./my_templates HelloWorld.idl
-namespace <名称>	为生成的 C++ 代码指定命名空间（默认无）	fastddsgen -namespace MyNS HelloWorld.idl
-cs	生成 C# 代码（实验性，需配合特定版本）	fastddsgen -cs HelloWorld.idl
-java	生成java 代码	fastddsgen -java HelloWorld.idl

常用组合示例

1.生成 C++ 代码 + 示例到指定目录：

fastddsgen -d ./output -example C++ -topic HelloTopic HelloWorld.idl

效果：在 ./output 目录生成 HelloWorld 的结构体代码、类型注册代码，以及带 HelloTopic 主题的发布者 / 订阅者示例。

2.处理包含其他 IDL 的文件：

若 HelloWorld.idl 中用 #include "Common.idl" 引用了其他 IDL，需指定包含路径：

fastddsgen -I ./idl_include HelloWorld.idl

3.生成动态类型支持文件：

fastddsgen -typeobject -example C++ HelloWorld.idl

效果：除常规代码外，额外生成 HelloWorldTypeObjectSupport.hpp 和 .cxx，支持动态类型发现。

4.6.复杂 IDL 示例

1.复杂数据类型 IDL

module MyModule {// 枚举类型enum Color {RED,GREEN,BLUE};// 结构体包含数组和序列struct Vector3 {double x;double y;double z;};// 复杂结构体struct SensorData {unsigned long sensor_id;string sensor_name;Vector3 position;sequence<double> readings;Color led_color;};// 带键值的结构体（用于内容过滤）struct KeyedData {@key unsigned long id;string value;double timestamp;};// 联合类型union DataUnion switch (long) {case 0: long int_value;case 1: double double_value;case 2: string string_value;default: boolean bool_value;};
};

2.生成复杂类型

fastddsgen -replace -d generated -typeobject ComplexTypes.idl

4.7.在 CMake 项目中集成

1.基本的 CMakeLists.txt

cmake_minimum_required(VERSION 3.16)
project(MyFastDDSProject)# 查找依赖
find_package(fastcdr REQUIRED)
find_package(fastrtps REQUIRED)
find_package(fastdds REQUIRED)# 查找 fastddsgen
find_program(FASTDDSGEN fastddsgen)
if(NOT FASTDDSGEN)message(FATAL_ERROR "fastddsgen not found")
endif()# 设置 IDL 文件
set(IDL_FILESHelloWorld.idlComplexTypes.idl
)# 生成代码
set(GENERATED_SOURCES "")
foreach(idl_file ${IDL_FILES})get_filename_component(target_name ${idl_file} NAME_WE)# 设置生成的文件路径set(gen_dir ${CMAKE_CURRENT_BINARY_DIR}/generated)set(gen_files ${gen_dir}/${target_name}.h${gen_dir}/${target_name}.cxx${gen_dir}/${target_name}PubSubTypes.h${gen_dir}/${target_name}PubSubTypes.cxx)# 添加自定义命令生成代码add_custom_command(OUTPUT ${gen_files}COMMAND ${FASTDDSGEN} -replace -d ${gen_dir} ${CMAKE_CURRENT_SOURCE_DIR}/${idl_file}DEPENDS ${CMAKE_CURRENT_SOURCE_DIR}/${idl_file}COMMENT "Generating code for ${idl_file}")list(APPEND GENERATED_SOURCES ${gen_files})
endforeach()# 包含生成的头文件
include_directories(${CMAKE_CURRENT_BINARY_DIR}/generated${FASTCDR_INCLUDE_DIR}${FASTRTPS_INCLUDE_DIRS}
)# 创建可执行文件
add_executable(my_publishersrc/publisher_main.cpp${GENERATED_SOURCES}
)add_executable(my_subscribersrc/subscriber_main.cpp${GENERATED_SOURCES}
)# 链接库
target_link_libraries(my_publisherfastcdrfastrtpsfastdds
)target_link_libraries(my_subscriberfastcdrfastrtpsfastdds
)

2.高级 CMake 集成

# 自定义函数简化 IDL 生成
function(generate_dds_idl TARGET_NAME IDL_FILE)get_filename_component(name_we ${IDL_FILE} NAME_WE)set(gen_dir ${CMAKE_CURRENT_BINARY_DIR}/generated)set(gen_sources ${gen_dir}/${name_we}.cxx${gen_dir}/${name_we}PubSubTypes.cxx)set(gen_headers ${gen_dir}/${name_we}.h${gen_dir}/${name_we}PubSubTypes.h)add_custom_command(OUTPUT ${gen_sources} ${gen_headers}COMMAND ${FASTDDSGEN} -replace -d ${gen_dir} ${CMAKE_CURRENT_SOURCE_DIR}/${IDL_FILE}DEPENDS ${IDL_FILE}COMMENT "Generating DDS code from ${IDL_FILE}")target_sources(${TARGET_NAME} PRIVATE ${gen_sources})target_include_directories(${TARGET_NAME} PRIVATE ${gen_dir})
endfunction()# 使用示例
add_executable(my_app src/main.cpp)
generate_dds_idl(my_app HelloWorld.idl)
generate_dds_idl(my_app ComplexTypes.idl)

4.8.实际项目示例

1.项目结构

my_project/
├── CMakeLists.txt
├── idl/
│   ├── HelloWorld.idl
│   └── SensorData.idl
├── src/
│   ├── publisher.cpp
│   ├── subscriber.cpp
│   └── main.cpp
└── generated/ (自动生成)

2.构建脚本

#!/bin/bash
# build.shmkdir -p build
cd build# 配置项目
cmake -DCMAKE_BUILD_TYPE=Release ..# 编译
make -j$(nproc)echo "构建完成！"

4.9.故障排除

1.fastddsgen 未找到

# 解决方案：检查安装路径
which fastddsgen
# 或者
find /usr -name "fastddsgen" 2>/dev/null

2.IDL 语法错误

# 验证 IDL 语法
fastddsgen -verbose MyTypes.idl

3.生成的代码编译错误

# 确保 Fast DDS 版本匹配
fastddsgen -version
pkg-config --modversion fastdds

4.IDL文件编码

IDL 文件一般都使用 UTF-8 编码

4.总结

fastddsgen 是 FastDDS 开发的 “必经之路”，正确使用它可以大幅减少手动编写序列化和类型注册代码的工作量。实际开发中，建议结合 -example 参数生成示例代码，快速搭建通信框架。
