CMSIS设计的理解

news 2025/10/1 11:27:51

一、CMSIS 是什么？

CMSIS 的全称是 Cortex Microcontroller Software Interface Standard，即 Cortex 微控制器软件接口标准。

简单来说，它是由 ARM 公司制定并提供的一套标准化软件框架。它的目的是为基于 ARM Cortex-M 处理器的芯片厂商和软件开发者提供一致性的软件接口。

您可以把它理解为芯片厂商和开发者之间的“普通话”。在没有“普通话”之前，每家芯片公司（如 ST、NXP、Microchip 等）都有自己的外设寄存器定义和函数库，导致为一家公司芯片写的代码很难移植到另一家。CMSIS 的出现就是为了解决这个碎片化问题。

二、CMSIS 的组成模块（核心内容）

其中最常用和核心的组件包括：

1. CMSIS-Core (Cortex-M)

这是最基础、最核心的部分，提供了对 Cortex-M 处理器本身的标准化访问。包含：

寄存器定义：对内核寄存器（如 NVIC, SCB, SysTick 等）的地址和位定义。
设备头文件：由芯片厂商提供，包含该型号芯片所有的外设寄存器定义（如 GPIOA->BSRR）、中断向量表等。这个文件（如 stm32f10x.h）是您项目的基础。
系统初始化函数：如 SystemInit()，用于配置时钟和初始化关键系统。
内核访问函数：用于开关中断、休眠模式、内存屏障指令等。例如 __enable_irq(), __WFI()。

2. CMSIS-DSP

一个功能强大且高度优化的数字信号处理库。包含：

数学函数：基本数学（乘、加）、快速数学（三角函数）、滤波器、矩阵运算、变换（FFT）、电机控制函数等。
优势：ARM 为 Cortex-M 内核进行了手写汇编优化，性能远超开发者自己编写的 C 代码。

3. CMSIS-RTOS API

一个为实时操作系统定义的通用 API 接口。

作用：应用程序通过调用 CMSIS-RTOS2 的接口（如 osThreadNew, osMutexAcquire），而不是操作系统的原生接口。这使得代码可以在不同的 RTOS（如 FreeRTOS, Azure RTOS, RT-Thread）之间无缝移植，因为只需要更换底层的 RTOS 实现适配层即可。

4. CMSIS-Driver

定义了通用外设驱动（如 UART, I2C, SPI, ETH, USB）的 API 标准。

目的：让中间件和应用程序可以不依赖具体的芯片型号，通过统一的驱动接口访问外设。芯片厂商或社区会提供符合此标准的驱动实现。

5. CMSIS-Pack

一个软件包分发机制。开发者可以通过 Keil MDK 的 Pack Installer 或类似的工具，一键安装芯片支持、设备驱动、中间件和示例代码，极大地简化了项目管理。

6. CMSIS-NN

专门为 Cortex-M 处理器优化的神经网络内核库。用于在微控制器上高效地运行机器学习推理模型，是 TinyML 领域的关键基础。

三、CMSIS 与MCU库的联系

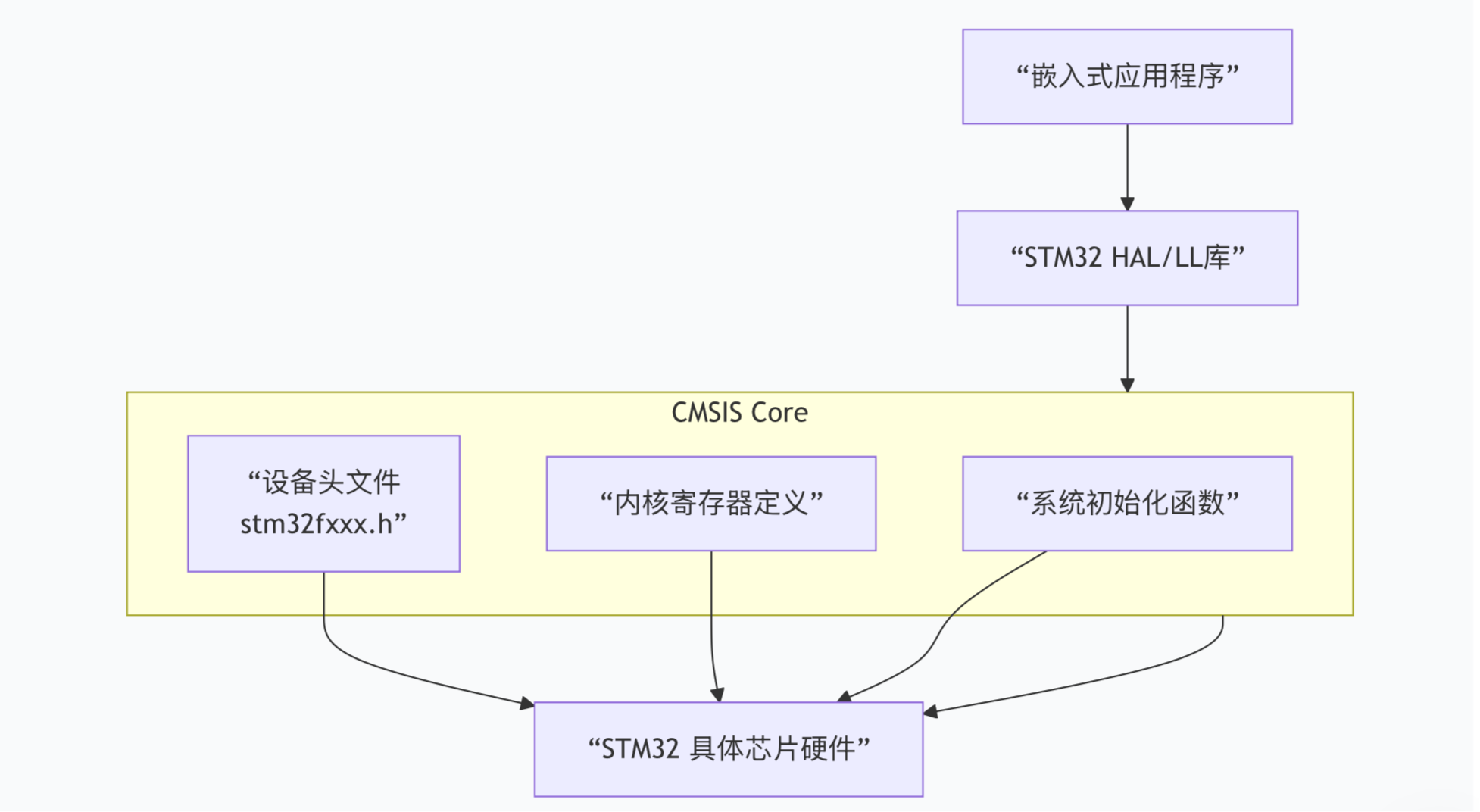

拿stm32的hal库来举例，其关系如下：

核心关系概括

所以，CMSIS首先是ARM用来“约束”和“帮助”MCU设计商的工具。

2. MCU设计商（ST）的角色 & HAL库的目的

所以，HAL库是MCU设计商用来“服务”和“吸引”最终开发者的工具。

一个具体的例子：配置一个定时器中断

CMSIS 是 ARM 制定的基础标准。它定义了如何访问内核（如NVIC、SysTick）和芯片基本外设的通用方法。它更底层，更接近硬件。
HAL库 是 ST（意法半导体） 根据CMSIS标准，为自己家的STM32芯片实现的高级应用库。它基于CMSIS，但在其上构建了更易用、更抽象的一层。
为了更深入理解，我们再细化一下这个分工：
1. ARM 的角色 & CMSIS 的目的
ARM 只设计 Cortex-M CPU 核心（相当于设计了一个强大的“发动机和底盘平台”）。
但一个完整的MCU，除了CPU核心，还有内存、中断控制器、调试接口等，这些都是CPU核心必须的“贴身部件”。
CMSIS 的核心作用就在这里：ARM 通过 CMSIS-Core 为这些 “CPU核心及其贴身部件” 定义了统一的软件访问标准。这确保了无论哪个厂商，只要用了Cortex-M核心，操作内核寄存器、配置中断的方式都是一样的。
ST 这样的公司，拿到ARM的Cortex-M核心后，围绕它添加了GPIO、UART、I2C、ADC等各种各样的外设，最终做成STM32这颗具体的MCU（相当于在“发动机底盘”上造出了完整的“汽车”）。
对于开发者来说，他们面对的是成千上万个控制这些外设的寄存器，操作非常底层和复杂。
CMSIS层（ARM为MCU设计商提供的标准）：
- MCU设计商提供的设备头文件（如 stm32f4xx.h）中，会使用CMSIS标准定义 TIM2 外设的寄存器结构体。
- 开发者可以使用 NVIC_EnableIRQ(TIM2_IRQn); 这个CMSIS函数来开启定时器2的中断，因为这个中断控制器是CPU核心的一部分，遵循ARM标准。
HAL库层（MCU设计商为开发者提供的服务）：
- 开发者调用 HAL_TIM_Base_Start_IT(&htim2); 这个HAL函数。
- 这个HAL函数在内部帮我们做了所有事：
  - 它使用CMSIS标准设置了内核的SysTick计时器。
  - 它直接操作STM32独有的定时器外设寄存器（通过CMSIS定义的结构体）来配置预分频、重载值。
  - 它最终还会调用 NVIC_EnableIRQ(TIM2_IRQn); 来开启中断。

四、CMSIS的接口设计

1. CMSIS：提供“插槽”和“命名规则”

ARM在制定CMSIS标准时，并不知道ST、NXP、TI这些公司会具体设计多少个定时器、多少个UART。因此，CMSIS所做的是：

定义一个标准化的“中断编号枚举”：它知道Cortex-M内核有一个叫做NVIC的中断控制器，所以它定义了 IRQn_Type 这个枚举类型，就像预留了一排标好数字的“插槽”（例如，位置0, 1, 2...）。
声明一个“设备头文件”必须提供这个枚举的具体内容：它要求芯片厂商（如ST）必须提供一个 device_name.h 的头文件，在这个文件里，必须具体化这个 IRQn_Type 枚举，给每个插槽赋予具体的意义。

2. MCU设计商：填充“插槽”

MCU设计商（如ST）根据自己芯片的实际设计，来填充CMSIS提供的“插槽”。

CMSIS 的“弱定义”框架（在通用头文件中）：

// 这是ARM CMSIS框架定义的，一个“不完整”的枚举
// 它相当于说：“每个芯片厂商必须在这里定义你们自己的中断号”
typedef enum IRQn {// ... 一些Cortex-M内核标准中断（如SysTick, PendSV）是固定的MemoryManagement_IRQn = -12,// ... 其他内核中断SVCall_IRQn          = -5,DebugMonitor_IRQn    = -4,PendSV_IRQn          = -2,SysTick_IRQn         = -1,// 非内核中断从这里开始，具体是什么，由芯片决定
} IRQn_Type;

ST（MCU设计商）的具体实现（在 stm32f4xx.h 中）：

// ST在这里具体填充了STM32F4系列芯片的中断号
typedef enum IRQn {// ... 内核中断部分与CMSIS框架完全一致// 非内核中断：ST根据自己芯片的设计来定义WWDG_IRQn                = 0,// ... 其他中断EXTI0_IRQn               = 6,EXTI1_IRQn               = 7,// ...TIM2_IRQn                = 28, // 您的例子：定时器2中断被分配到了28号插槽TIM3_IRQn                = 29,// ...USART1_IRQn              = 37, // 您的例子：串口1中断USART2_IRQn              = 38,// ...
} IRQn_Type;

3. 地址映射也是同样的道理

CMSIS：定义了“外设寄存器应该用一个结构体来组织”这个方法。
ST：根据自己设计的总线布局和外设寄存器地址，具体实现这个结构体。

例如，CMSIS说GPIO应该有个叫 BSRR 的寄存器。ST就在自己的头文件里，根据STM32芯片上GPIO外设的实际内存地址，定义：

#define GPIOA_BASE    (AHB1PERIPH_BASE + 0x0000)
#define GPIOA         ((GPIO_TypeDef *) GPIOA_BASE) // 将地址强制转换为标准结构体类型// 这个GPIO_TypeDef的结构体模板是由CMSIS标准或ST遵循该标准定义的
typedef struct {__IO uint32_t MODER;__IO uint32_t OTYPER;// ... 其他寄存器__IO uint32_t BSRR;   // 位设置/清除寄存器，位于某个特定偏移地址// ...
} GPIO_TypeDef;
