GNS3环境下静态路由配置实例与分析(管理距离、度量值)
网络中起到核心作用的是路由器,其实质是一种专用计算机(不能成为主机)。路由器是分组交换的关键构建,其任务是转发收到的分组,是网络核心部分的核心功能。路由器收到分组之后,根据分组的目标地址及自身路由表进行路由选择,从而确定到达目标的下一个节点地址(下一跳地址)。
路由器的路由表可以通过静态路由或者动态路由形成。静态路由由网络管理员手工设置,动态路由由网络管理员启动路由协议(RIP、OSPF等)进程,通过协议的作用动态生成。(这里不对静态路由及动态路由的优缺点进行分析,请自行查看。)
路由条目的属性:
1、管理距离(Administrative Distance,AD)
管理距离定义了路由信息的可信任程度,其数值范围是0-255之间,值越小,其信任程度就越高。当我们在一个网络环境中,配置了多种路由,此时起作用的将是管理距离最小的路由,比如同时配置了静态路由和RIP,因静态路由的管理距离为1,RIP的管理距离为120,所以静态路由起作用,RIP不起作用。
常见路由协议 管理距离 直连路由(connected) 0(级别最高,不可修改) 静态路由(static) 1 RIP(R)
120 OSPF(O) 110 其它路由 ..... 2、度量值
度量值其实质是路由器计算的到达远程目标的开销的值,对于同一种路由协议,如RIP根据跳数(路由器数量,这就是RIP的度量值)进行衡量,这就是它的度量标准。在该标准下,当有多条路径到达某个目标时,其选择最少路由器数量优先。其它路由协议,也有着各自的度量标准,有别于RIP。
- 管理距离(AD)定义了不同路由协议的可信程度。
- 度量值定义了同一路由协议下最佳路由的选择方式。
3、配置静态路由实例

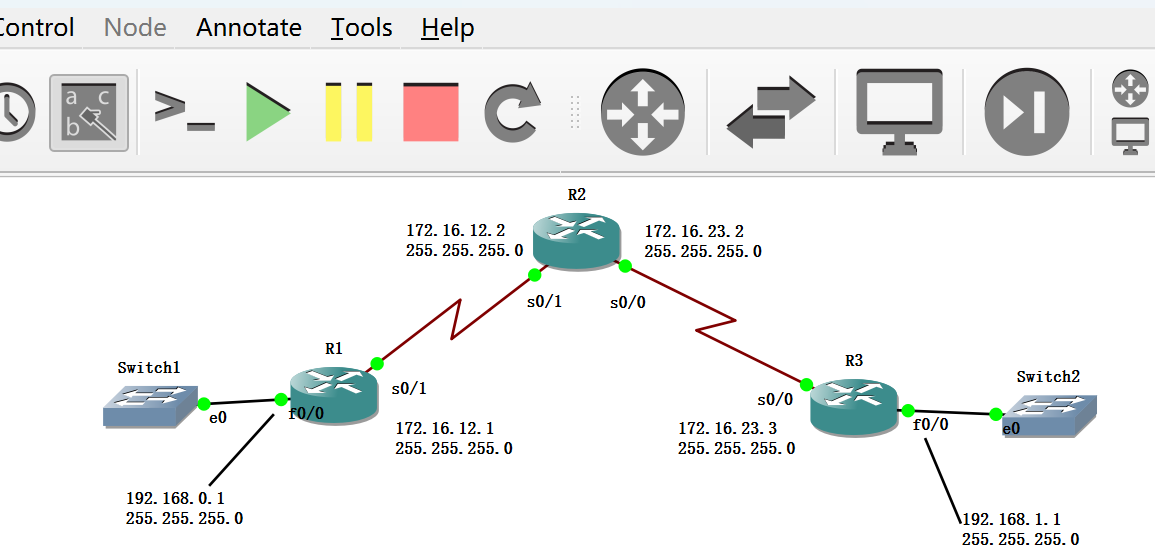

(1)路由器地址设置
R1(config)#int f0/0 R1(config-if)#ip address 192.168.0.1 255.255.255.0 R1(config-if)#no shut R1(config-if)#int s0/1 R1(config-if)#ip add 172.16.12.1 255.255.255.0 R1(config-if)#no shut
R2(config)#int s0/1 R2(config-if)#ip add 172.16.12.2 255.255.255.0 R2(config-if)#no shut R2(config-if)#int s0/0 R2(config-if)#ip add 172.16.23.2 255.255.255.0 R2(config-if)#no shut
R3(config)#int s0/0 R3(config-if)#ip add 172.16.23.3 255.255.255.0 R3(config-if)#no shut R3(config-if)#int f0/0 R3(config-if)#ip add 192.168.0.1 255.255.255.0 R3(config-if)#no shut
(2)路由表
R1#show ip route...(省略)
C 172.16.12.0 is directly connected, Serial0/1
C 192.168.0.0/24 is directly connected, FastEthernet0/0
R2#show ip route
...172.16.0.0/24 is subnetted, 2 subnets
C 172.16.23.0 is directly connected, Serial0/0
C 172.16.12.0 is directly connected, Serial0/1
R3#show ip route...
C 172.16.23.0 is directly connected, Serial0/0
C 192.168.0.0/24 is directly connected, FastEthernet0/0
此时R1、R2、R3只有各自的直连网络,所以没有办法实现PC1、PC2之间的连通性测试。
4、静态路由配置
(1)R1R1(config)#ip route 172.16.23.0 255.255.255.0 172.16.12.2
R1(config)#ip route 192.168.1.0 255.255.255.0 172.16.12.2
(2)R2
R2(config)#ip route 192.168.0.0 255.255.255.0 172.16.12.1
R2(config)#ip route 192.168.1.0 255.255.255.0 172.16.23.3
(3)R3
R3(config)#ip route 172.16.12.0 255.255.255.0 172.16.23.2
R3(config)#ip route 192.168.0.0 255.255.255.0 172.16.23.2
5、静态路由表
(1)R1
R1#show ip route static
172.16.0.0/24 is subnetted, 2 subnets
S 172.16.23.0 [1/0] via 172.16.12.2
S 192.168.1.0/24 [1/0] via 172.16.12.2
(2)R2
R2#show ip route st
S 192.168.0.0/24 [1/0] via 172.16.12.1
S 192.168.1.0/24 [1/0] via 172.16.23.3
(3)R3
R3#show ip route st
172.16.0.0/24 is subnetted, 2 subnets
S 172.16.12.0 [1/0] via 172.16.23.2
S 192.168.0.0/24 [1/0] via 172.16.23.2
静态路由中[1/0],"1"表示管理距离,0为度量值。
6、连通性测试
R1#ping 192.168.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:
!!!!!
