【51单片机】【protues仿真】基于51单片机烟雾温湿度检测控制系统

news 2025/9/30 14:43:56

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、LCD1602液晶烟雾值，温度和湿度值
2、可以设置烟雾、温湿度上下限报警值
3、烟雾值高于报警值，会发出声光报警
4、温湿度值低于或高于设定的范围时，会发出声光报警
5、满足烟雾温度过高、湿度过低时，控制继电器吸合，表示灭火
6、数据掉电存储功能

二、使用步骤

基于51单片机的烟雾温湿度检测控制系统通常由传感器模块、显示模块、报警模块及控制模块组成，可实现环境参数的实时监测与智能报警。

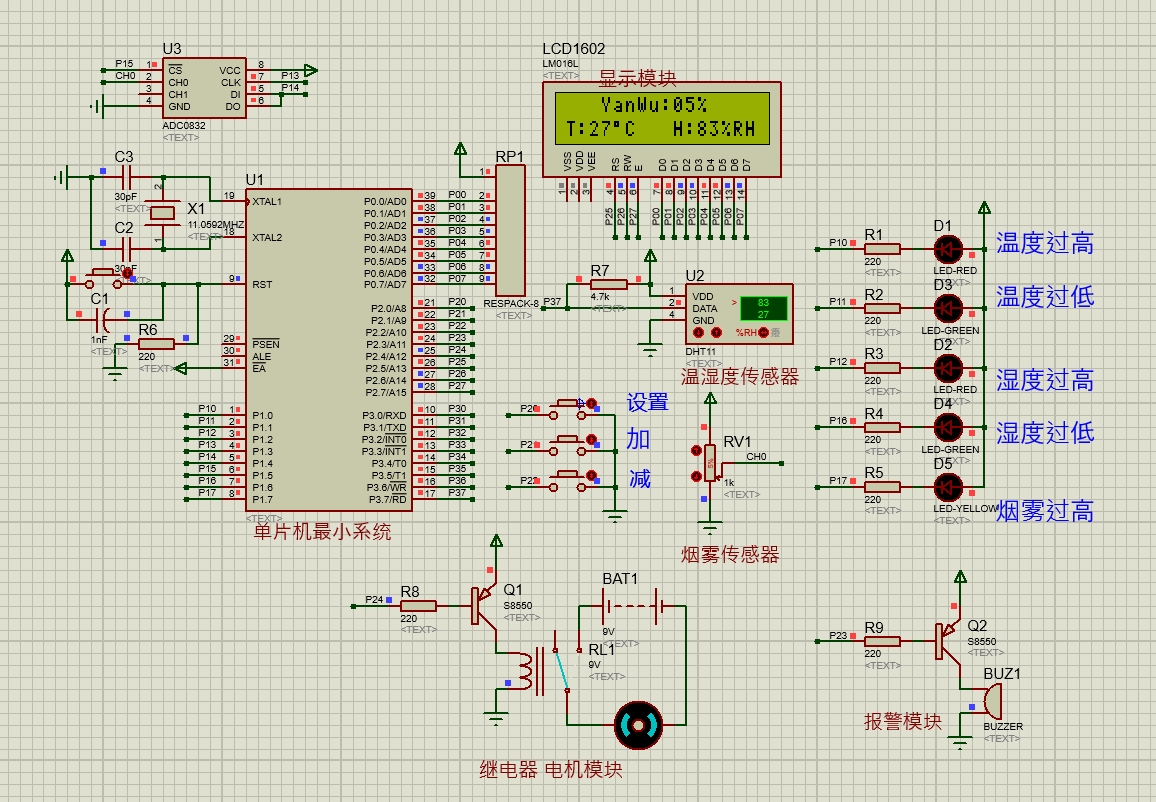

三、硬件资源

1、51单片机核心模块
2、按键模块
3、DHT11温湿度传感器、MQ烟雾传感器模块
4、蜂鸣器模块
5、继电器模块
6、LCD1602显示模块

四、软件设计

#include <reg52.h>
#include <intrins.h>

#define uchar unsigned char // 以后unsigned char就可以用uchar代替
#define uint unsigned int // 以后unsigned int 就可以用uint 代替

sbit LcdRs_P = P2^5; // 1602液晶的RS管脚
sbit LcdRw_P = P2^6; // 1602液晶的RW管脚
sbit LcdEn_P = P2^7; // 1602液晶的EN管脚

uchar AlarmTL;                       // 温度下限报警值
uchar AlarmTH;                       // 温度上限报警值
uchar AlarmHL;                        // 湿度下限报警值
uchar AlarmHH;                       // 湿度上限报警值
uint AlarmLG;                       // 烟雾报警值

/*********************************************************/
// 毫秒级的延时函数，time是要延时的毫秒数
/*********************************************************/
void DelayMs(uint time)
{
   uint i,j;
   for(i=0;i<time;i++)
       for(j=0;j<112;j++);
}

/*********************************************************/
// 10us级延时程序
/*********************************************************/
void Delay10us()
{
   _nop_();   // 执行一条指令，延时1微秒
   _nop_();
   _nop_();
   _nop_();
   _nop_();
   _nop_();
   _nop_();
   _nop_();
   _nop_();
   _nop_();
}

void LcdWriteCmd(uchar cmd)
{
   LcdRs_P = 0;
   LcdRw_P = 0;
   LcdEn_P = 0;
   P0=cmd;
   DelayMs(2);
   LcdEn_P = 1;
   DelayMs(2);
   LcdEn_P = 0;
}

void LcdWriteData(uchar dat)
{
   LcdRs_P = 1;
   LcdRw_P = 0;
   LcdEn_P = 0;
   P0=dat;
   DelayMs(2);
   LcdEn_P = 1;
   DelayMs(2);
   LcdEn_P = 0;
}

/*********************************************************/
// 1602液晶初始化函数
/*********************************************************/
void LcdInit()
{
   LcdWriteCmd(0x38); // 16*2显示，5*7点阵，8位数据口
   LcdWriteCmd(0x0C); // 开显示，不显示光标
   LcdWriteCmd(0x06); // 地址加1，当写入数据后光标右移
   LcdWriteCmd(0x01); // 清屏
}

/*********************************************************/
// 主函数
/*********************************************************/
void main(void)
{
uchar i; // 循环变量

   LcdInit();                   // 液晶功能初始化
   LcdShowInit();                   // 液晶显示初始化
   AlarmInit();                       // 报警值初始化

   while(1)
   {
       light=Get_ADC0832();           // 读取烟雾强度
       light=light/2.5;                   // 缩小烟雾检测结果(在0-99)
       if(light>99)                           // 如果大于99
           light=99;                               // 则依然保持99
       LcdGotoXY(0,9);                           // 液晶定位到第0行第6列
       LcdPrintNum1(light);                       // 显示测量结果

       /*温湿度读取*/
       EA=0;
       ReadDhtData();                            // 检测温湿度数据;
       EA=1;
       LcdGotoXY(1,2);                          // 定位到要显示温度的地方
       LcdPrintNum2(temp);                   // 显示温度值
       LcdGotoXY(1,11);                       // 定位到要显示湿度的地方
       LcdPrintNum2(humi);                   // 显示湿度值

       // 报警判断
       AlarmJudge();

       /*按键扫描和延时*/
       for(i=0;i<30;i++)
       {
           KeyScanf();                               // 按键判断
           DelayMs(10);
       }
   }
}

void UartInt(void) interrupt 4
{
   uchar VoutH,VoutL;

   if(RI==1)
   {
       RI=0;
       if(SBUF==0xAA)       // 起始位
       {
           while(!RI);
           VoutH=SBUF;           // Vout(H)
           RI=0;
           while(!RI);
           VoutL=SBUF;           // Vout(L)
           RI=0;
           while(!RI);           // Vref(H)
           RI=0;
           while(!RI);           // Vref(L)
           RI=0;
           while(!RI);           // 校验位
           RI=0;
           while(!RI);           // 停止位
           RI=0;

           Value[gIndex]=VoutH*256+VoutL;

           gIndex++;
           if(gIndex==20)
               gIndex=0;
       }
   }
}
