深度学习：池化（Pooling）

池化（Pooling）是深度学习中的一种重要操作，主要用于降低特征图的空间维度（高度和宽度），同时保留最重要的特征信息。池化操作通过减少参数数量和计算量来防止过拟合，并提高模型的平移不变性。
与卷积层不同，池化层没有可学习的参数，只有超参数如核大小、步长和填充。

池化操作通常应用于卷积神经网络（CNN）中，跟在卷积层之后，用于逐步减少空间分辨率，同时增加通道深度。常见的池化类型包括最大池化（Max Pooling） 和平均池化（Average Pooling）。

一、池化介绍

1.1 结构

池化层的结构相对简单，主要由以下几个组件构成：

池化窗口（Pooling Window）

• 功能：在输入特征图上滑动的固定大小窗口
• 形状：通常为正方形（如2×2、3×3）或矩形
• 移动方式：按照指定的步长在特征图上滑动

池化操作类型

1. 最大池化（Max Pooling）

   • 从窗口区域内选择最大值作为输出
   • 保留最显著的特征，如边缘、角点等

2. 平均池化（Average Pooling）

   • 计算窗口区域内所有值的平均值作为输出
   • 提供更平滑的特征表示

3. 全局池化（Global Pooling）

   • 对整个特征图进行池化，每个通道输出一个值
   • 常用于分类任务的最后一层

1.2 参数

• kernel_size：池化窗口的大小，类型为整数或元组（如2或(2,2)），默认值通常为2，决定每次池化操作覆盖的区域大小。
• stride：池化窗口的移动步长，类型为整数或元组，默认值通常等于kernel_size（非重叠池化），控制输出特征图的尺寸缩减程度。
• padding：输入边界填充，类型为整数、元组或字符串（‘valid’、‘same’），默认值为0（‘valid’，无填充），控制输出特征图的尺寸。
• dilation：池化窗口元素间距，类型为整数或元组，默认值为1（连续窗口），用于创建稀疏的池化窗口。

1.3 输入输出维度

• 输入数据维度：
  池化层的输入通常来自卷积层的输出，形状为：
  (batch_size, channels, height, width)
• 输出数据维度：
  (batch_size, channels, new_height, new_width)

重要特性：池化操作是逐通道独立进行的，因此输出通道数与输入通道数保持不变。

输出尺寸计算公式

通用公式：
$$H_{out}=\lfloor \frac{H_{in}+2\times {\text{padding}}_h-{\text{dilation}}_h\times ({\text{kernel\_size}}_h-1)-1}{{\text{stride}}_h}+1\rfloor$$

$$W_{out}=\lfloor \frac{W_{in}+2\times {\text{padding}}_w-{\text{dilation}}_w\times ({\text{kernel\_size}}_w-1)-1}{{\text{stride}}_w}+1\rfloor$$

常见情况：

1. 标准池化（kernel_size=2, stride=2, padding=0）：
   $$H_{out}=\lfloor \frac{H_{in}}{2}\rfloor$$
   $$W_{out}=\lfloor \frac{W_{in}}{2}\rfloor$$

2. 重叠池化（kernel_size=3, stride=2, padding=1）：
   $$H_{out}=\lfloor \frac{H_{in}+2-2}{2}\rfloor =\lfloor \frac{H_{in}}{2}\rfloor$$
   $$W_{out}=\lfloor \frac{W_{in}}{2}\rfloor$$

3. 保持尺寸池化（padding=‘same’, stride=1）：
   $$H_{out}=H_{in}$$
   $$W_{out}=W_{in}$$

import torch
import torch.nn as nn# 输入数据：批次大小=4, 通道数=32, 高=28, 宽=28
input_tensor = torch.randn(4, 32, 28, 28)# 最大池化：2×2窗口，步长2
max_pool = nn.MaxPool2d(kernel_size=2, stride=2)
output = max_pool(input_tensor)
print(f"输入形状: {input_tensor.shape}")  # torch.Size([4, 32, 28, 28])
print(f"输出形状: {output.shape}")  # torch.Size([4, 32, 14, 14])# 平均池化：3×3窗口，步长1，填充1（保持尺寸）
avg_pool = nn.AvgPool2d(kernel_size=3, stride=1, padding=1)
output_same = avg_pool(input_tensor)
print(f"保持尺寸输出: {output_same.shape}")  # torch.Size([4, 32, 28, 28])

输入形状: torch.Size([4, 32, 28, 28])
输出形状: torch.Size([4, 32, 14, 14])
保持尺寸输出: torch.Size([4, 32, 28, 28])

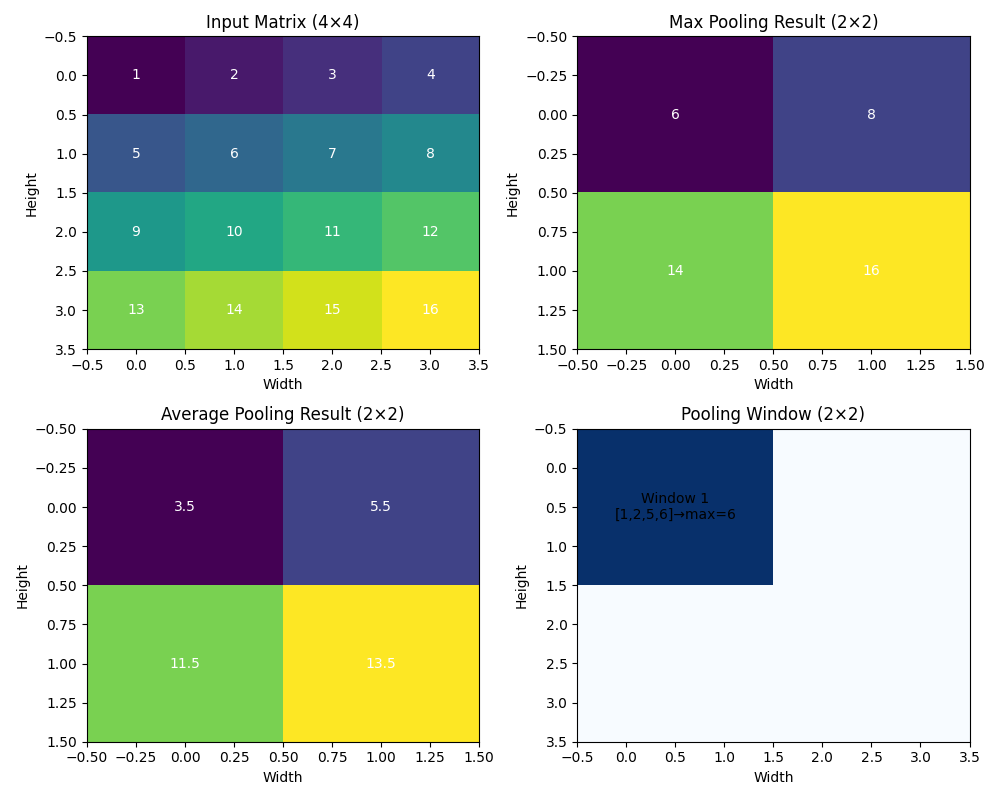

1.4 计算过程

最大池化计算过程

数学表达式：
$$\text{Output}(i,j,c)=\underset{m=0}{\overset{k_h-1}{\max }}\underset{n=0}{\overset{k_w-1}{\max }}\text{Input}(i\times s_h+m,j\times s_w+n,c)$$

具体步骤：

1. 窗口滑动：池化窗口在输入特征图上按指定步长滑动
2. 区域选择：对于每个窗口位置，选择对应的输入区域
3. 最大值计算：在窗口区域内找到最大值
4. 输出赋值：将最大值赋给输出特征图的对应位置

平均池化计算过程

数学表达式：
$$\text{Output}(i,j,c)=\frac{1}{k_h\times k_w}\sum _{m=0}^{k_h-1}\sum _{n=0}^{k_w-1}\text{Input}(i\times s_h+m,j\times s_w+n,c)$$

具体步骤：

1. 窗口滑动：与最大池化相同
2. 区域选择：选择对应的输入区域
3. 平均值计算：计算窗口区域内所有值的平均值
4. 输出赋值：将平均值赋给输出特征图的对应位置


二、代码示例

通过池化处理一段音频频谱，打印每层的输出形状、参数形状，并可视化特征图。

import torch
import matplotlib.pyplot as plt
import librosa
import numpy as np# 1. 读取音频文件并处理
file_path = 'test.wav'
waveform, sample_rate = librosa.load(file_path, sr=16000, mono=True)# 选取 3 秒的数据
start_sample = int(1.5 * sample_rate)
end_sample = int(4.5 * sample_rate)
audio_segment = waveform[start_sample:end_sample]# 2. 转换为频谱
n_fft = 512
hop_length = 256
spectrogram = librosa.stft(audio_segment, n_fft=n_fft, hop_length=hop_length)
spectrogram_db = librosa.amplitude_to_db(np.abs(spectrogram))# 将频谱转换为 PyTorch 张量并调整形状
spectrogram_tensor = torch.tensor(spectrogram_db, dtype=torch.float32).unsqueeze(0).unsqueeze(0)  # (1, 1, height, width)# 打印原始频谱的维度
print(f"Original spectrogram shape: {spectrogram_tensor.shape}")# 3. 应用最大池化
max_pool = torch.nn.MaxPool2d(kernel_size=(2, 2), stride=2)
max_pooled_output = max_pool(spectrogram_tensor)# 打印最大池化后的输出形状
print(f"Output shape after Max Pooling: {max_pooled_output.shape}")# 4. 应用平均池化
avg_pool = torch.nn.AvgPool2d(kernel_size=(2, 2), stride=2)
avg_pooled_output = avg_pool(spectrogram_tensor)# 打印平均池化后的输出形状

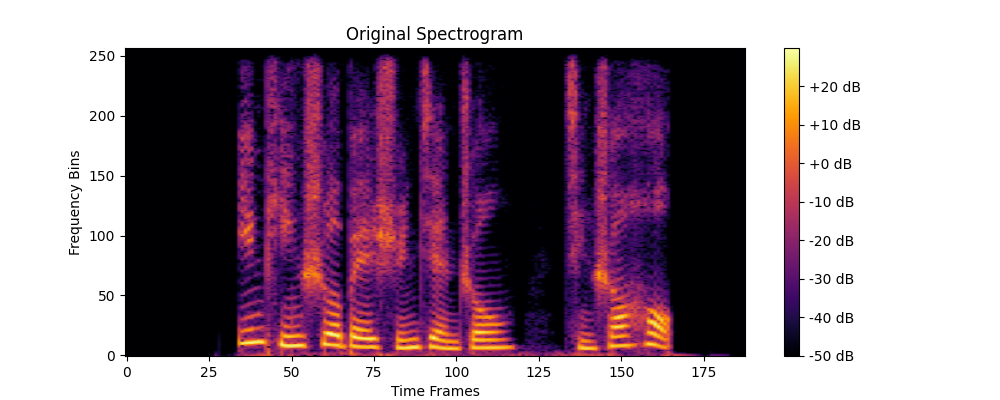

print(f"Output shape after Average Pooling: {avg_pooled_output.shape}")# 5. 可视化原始频谱
plt.figure(figsize=(10, 4))
plt.imshow(spectrogram_db, aspect='auto', origin='lower', cmap='inferno')
plt.title("Original Spectrogram")
plt.xlabel("Time Frames")
plt.ylabel("Frequency Bins")

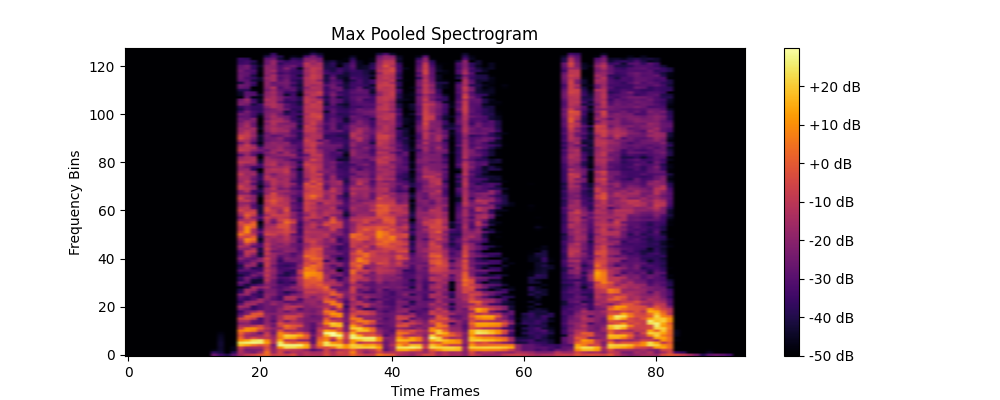

plt.colorbar(format='%+2.0f dB')# 6. 可视化最大池化后的特征图
plt.figure(figsize=(10, 4))
plt.imshow(max_pooled_output[0, 0, :, :].detach().numpy(), aspect='auto', origin='lower', cmap='inferno')
plt.title("Max Pooled Spectrogram")
plt.xlabel("Time Frames")
plt.ylabel("Frequency Bins")

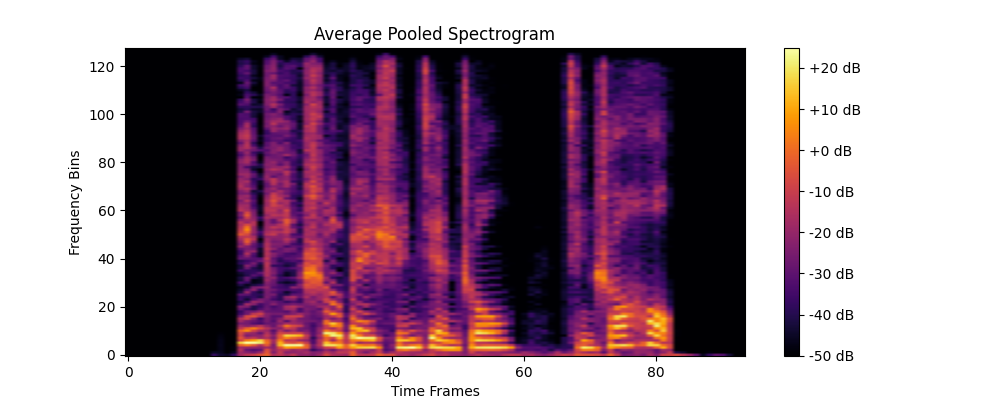

plt.colorbar(format='%+2.0f dB')# 7. 可视化平均池化后的特征图
plt.figure(figsize=(10, 4))
plt.imshow(avg_pooled_output[0, 0, :, :].detach().numpy(), aspect='auto', origin='lower', cmap='inferno')
plt.title("Average Pooled Spectrogram")
plt.xlabel("Time Frames")
plt.ylabel("Frequency Bins")
plt.colorbar(format='%+2.0f dB')
plt.show()

Original spectrogram shape: torch.Size([1, 1, 257, 188])
Output shape after Max Pooling: torch.Size([1, 1, 128, 94])
Output shape after Average Pooling: torch.Size([1, 1, 128, 94])
