串扰05-远端串扰的饱和

         远端串扰公式可表示为：

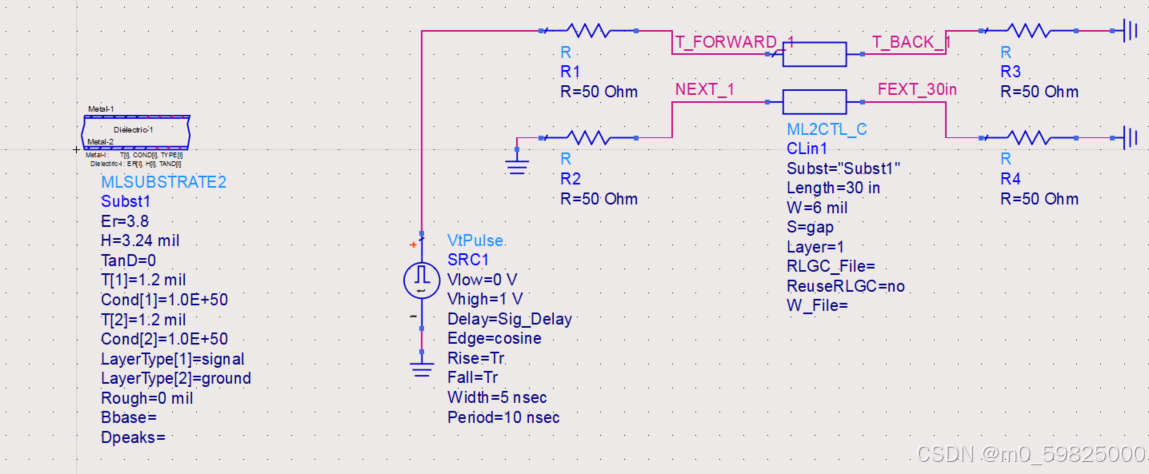

从公式分析，似乎耦合线长度L越长，远端串扰就越大，但实际上远端串扰也会饱和。使用ADS仿真信号上升时间200ps，50Ω传输线、线宽6mil、线间距2W表层走线远端串扰幅度与耦合线长度关系，仿真原理图如下：

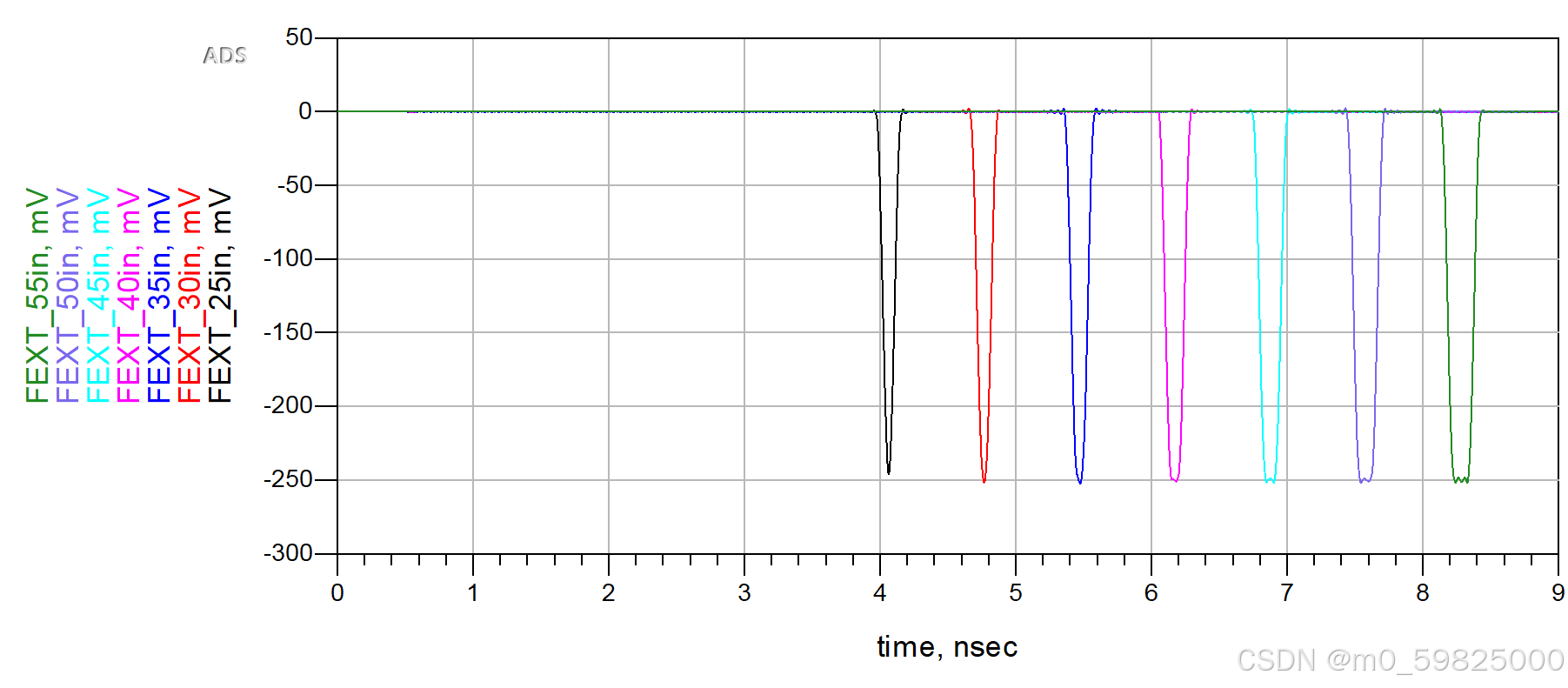

仿真波形如下：

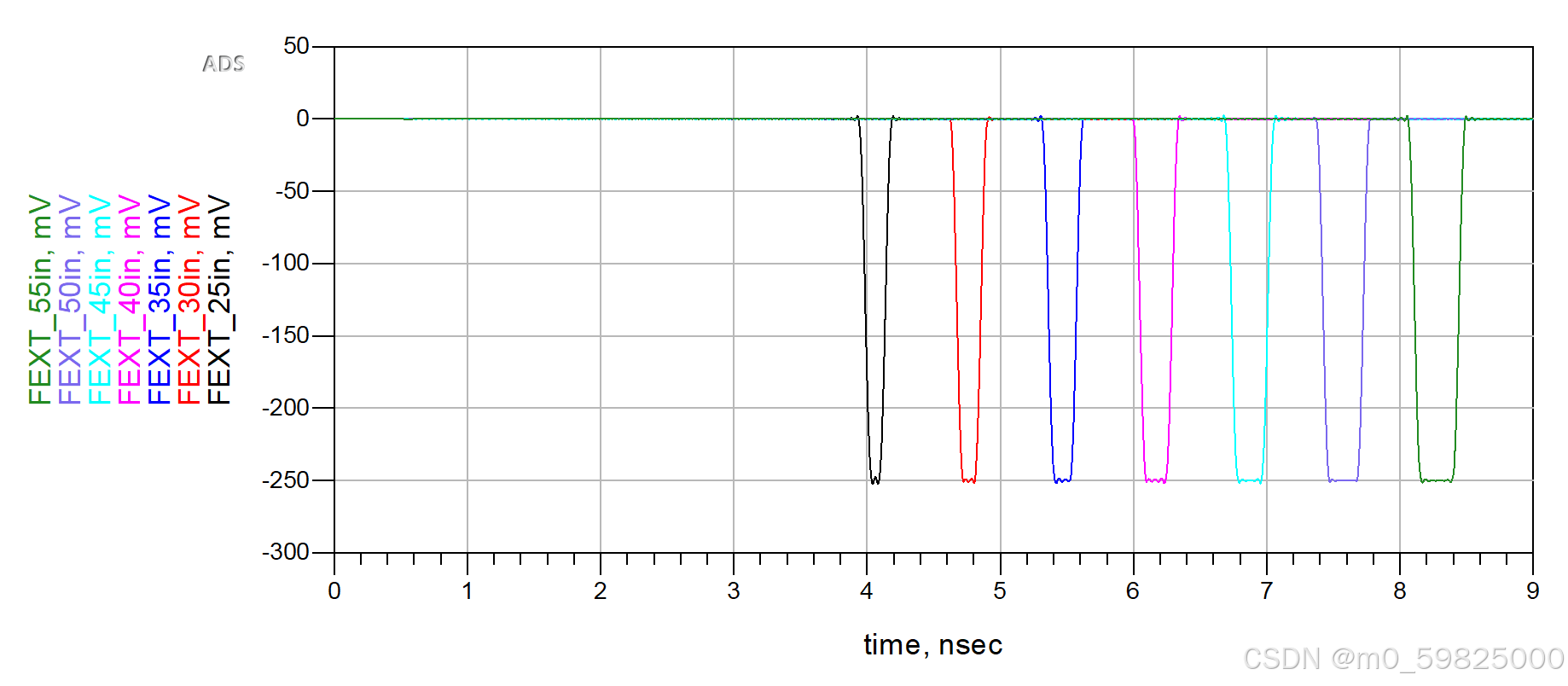

当改变信号上升时间为100psec时，信号远端串扰饱和过早，波形如下：

当信号上升时间为200psec，信号间距为1W时：

当信号上升时间为200psec，信号间距为3W时：

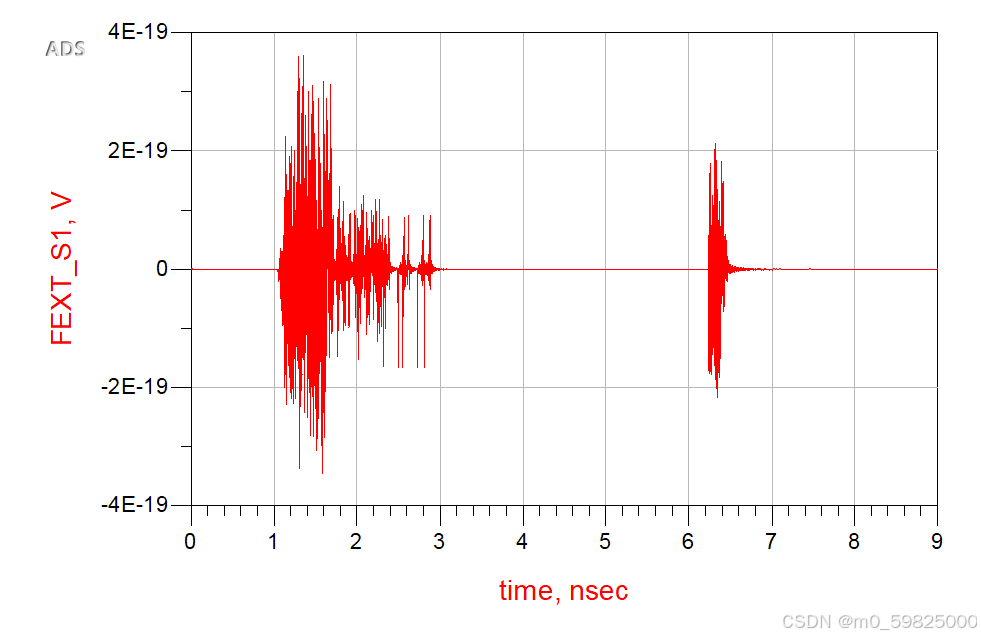

 当信号线在内层时，可见远端串扰几乎没有，原因过于复杂不做赘述：

根据上面仿真结果可得出下面结论：

1.表层走线具有远端串扰，内层走线可近似认为不存在远端串扰。

2.远端串扰也会饱和，饱和串扰量为攻击信号幅度的一半。（输出阻抗50欧姆与50ohm传输线分压为0.5V，为攻击信号幅度，串扰最大值为0.25V）

3.远端串扰饱和长度较大，远大于近端串扰的饱和长度。

4.远端串扰饱和长度与信号上升时间有关，信号上升时间越小远端串扰饱和长度就越小。

5.远端串扰饱和长度与传输线间距有关，传输线间距越小远端串扰饱和长度就越小。
