DSC蓝宝石法：精准测量材料比热容的核心技术

DSC蓝宝石法：精准测量材料比热容的核心技术

差示扫描量热法（Differential Scanning Calorimetry, DSC）是材料科学、化学工程及生物医学等领域中一种重要的热分析技术，用于精确测定材料的多种热力学参数，其中比热容的测量尤为关键。比热容作为材料的基本热物性参数，反映了单位质量的物质在升高或降低单位温度时所吸收或放出的热量，对于理解物质的结构、相变过程以及在新能源、新材料研发中的应用具有重要意义。在DSC测量比热容的多种方法中，DSC蓝宝石法（又称间接法或比例法）因其高精度和可靠性而被广泛采用。

蓝宝石法测试的关键步骤

蓝宝石法测量比热容通常采用“三步法”，以最大限度地减少仪器和测试过程带来的干扰:

空白基线测试：在DSC仪器上放置两个质量相同的空坩埚，在设定的升温速率、温度范围和气氛条件（如氮气）下进行扫描，获得基线曲线。此步骤用于消除仪器背景噪声和不对称性。

蓝宝石标准样品测试：将已知质量的蓝宝石标准样品置于样品坩埚中，在与空白测试完全相同的条件下进行DSC扫描，记录热流-温度曲线。

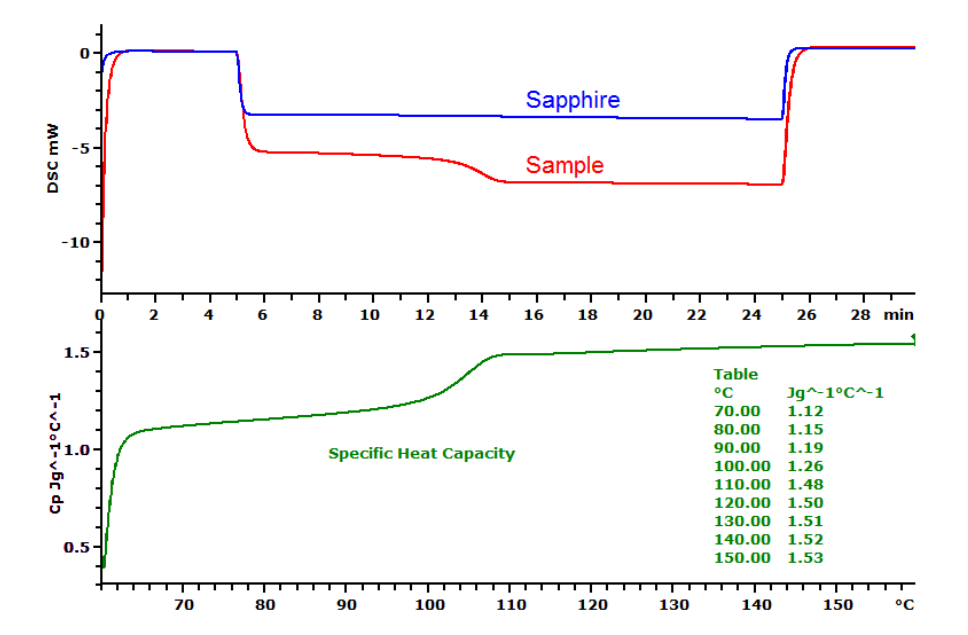

待测样品测试：将蓝宝石取出，换上待测样品（质量需与蓝宝石质量接近），在完全相同的实验条件下再次进行DSC扫描，获得样品的热流-温度曲线。

整个测试过程中，必须严格控制条件的一致性，包括升温速率、气氛、坩埚类型和位置等，以确保数据的可比性和准确性。

蓝宝石法的优势与应用

相比于直接法（直接从DSC曲线读取热流率和升温速率进行计算），蓝宝石法具有显著的优势：

高精度：通过标准物质校准，有效减少了仪器本身的热流非线性、校正常数波动和基线漂移带来的误差，测量精度可达±2%。

可靠性强：蓝宝石化学惰性强、性质稳定，保证了基准数据的可靠性。

适用范围广：几乎适用于任何在测试温度范围内不发生相变和化学反应的固体或液体材料，如化合物、合金、高分子材料、陶瓷、混凝土及复合材料等。

DSC蓝宝石法测得的比热容数据在工业和研究中有广泛的应用：

材料研发：评估新材料的热稳定性、热导性能，研究相变过程。

工艺优化：用于化学反应釜的热量计算、喷雾干燥、结晶、注射成型等过程的工艺设计。

新能源领域：评估储能材料的热性能，优化电池的热管理设计。

产品质量控制：用于药物的纯度与稳定性分析、高分子材料的玻璃化转变表征等。

提高测试精度的要点

为了获得准确可靠的比热容数据，实验过程中需注意以下几点：

样品制备：样品应具有代表性且纯度髙。粉末样品需约30mg，块体样品尺寸不宜过大（如直径≤3mm，高≤2mm），以确保与坩�的良好热接触。

坩埚选择与放置：建议使用标准铝坩埚（通常带盖），并确保空白、蓝宝石和样品测试所使用的坩埚质量相同。样品和蓝宝石在坩埚中以及坩埚在炉体中的位置都应位于正中央。

实验参数设置：升温速率通常选择5-20 K/min。对于热稳定性较差的样品或存在相变的情况，建议采用较低的升温速率（如5 K/min）。温度范围不宜过宽（最好不超过200°C），可分段测量并在各段之间添加短暂保温平台以提高准确性。

气氛控制：使用惰性气氛（如氮气）可防止样品在测试过程中氧化或发生其他不必要的反应。

数据处理：认真进行基线扣除，并利用仪器配套软件进行精确计算。

总结：

DSC蓝宝石法作为一种精确、可靠的比热容测量方法，通过严谨的“三步法”程序和标准物质的校准，显著降低了系统误差，为材料科学研究提供了高质量的热物性数据。严格遵循操作规程并注意细节，是获得可信测量结果的关键。该方法在从基础研究到工业应用的多个层面，继续为推动材料创新和工艺优化提供着至关重要的支持。
