Docker 网络详解：（二）虚拟网络环境搭建与测试

news 2025/9/30 11:07:04

在这里插入图片描述

大家好，我是费益洲。上一篇文章Docker 网络详解：（一）Linux 网络虚拟化技术主要介绍了 Docker 网络用到的一些 Linux 网络虚拟化技术，本文将使用这些技术，逐步搭建一个模拟 Docker 桥接网络模式的虚拟网络环境，并对这个网络环境的连通性进行测试。本文较长，请同志们耐心观看~ ☕

💡 接下来，我们将使用 Network Namespace、veth pair、Linux Bridge 构建网络环境。试验过程中，除了系统自带的工具外，还需要使用brctl以及tcpdump等工具，请大家自行安装。另外，Linux Bridge br0 的创建过程已经在上篇文章中完成，本文不再赘述

1. Bridge 连接 veth

1️⃣ 创建并配置 veth pair

[root@master01 ~]# ip link add veth0-A type veth peer name veth1-A
[root@master01 ~]# ip addr add 10.10.10.1/24 dev veth0-A
[root@master01 ~]# ip addr add 10.10.10.2/24 dev veth1-A
[root@master01 ~]# ip link set veth0-A up
[root@master01 ~]# ip link set veth1-A up

查看此时的设备信息，可以看到，Linux Bridge 和 veth pair 都已经就绪：

[root@master01 ~]# ip a
...
1013: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN group default qlen 1000link/ether 6a:4c:b2:05:c2:e0 brd ff:ff:ff:ff:ff:ffinet6 fe80::684c:b2ff:fe05:c2e0/64 scope linkvalid_lft forever preferred_lft forever
1018: veth1-A@veth0-A: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether ce:96:37:51:3a:6d brd ff:ff:ff:ff:ff:ffinet 10.10.10.2/24 scope global veth1-Avalid_lft forever preferred_lft foreverinet6 fe80::cc96:37ff:fe51:3a6d/64 scope linkvalid_lft forever preferred_lft forever
1019: veth0-A@veth1-A: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether d6:a7:d4:7c:14:34 brd ff:ff:ff:ff:ff:ffinet 10.10.10.1/24 scope global veth0-Avalid_lft forever preferred_lft foreverinet6 fe80::d4a7:d4ff:fe7c:1434/64 scope linkvalid_lft forever preferred_lft forever

2️⃣ 修改内核参数

需要注意的是，此时的 veth0-A 和 veth1-A 在 Linux 内核的角度看是两个独立的网络设备，此时为这两个虚拟网卡配置了同网段的 ip，那么理论上是能够连通的，我们使用 ping 命令进行测试：

[root@master01 ~]# ping -c 1 -I veth0-A 10.10.10.2
PING 10.10.10.2 (10.10.10.2) from 10.10.10.1 veth0-A: 56(84) bytes of data.--- 10.10.10.2 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

[root@master01 ~]# ping -c 1 -I veth1-A 10.10.10.1
PING 10.10.10.1 (10.10.10.1) from 10.10.10.2 veth1-A: 56(84) bytes of data.--- 10.10.10.1 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

💣 此时发现网络不通，这并不是配置的问题，而是Linux 系统默认的安全设置可能会阻止 veth pair 接口间的通信，需要调整两个关键的内核参数：

  • ​accept_local​​: 允许接口接收源自本机的数据包

    [root@master01 ~]# echo 1 > /proc/sys/net/ipv4/conf/veth0-A/accept_local
[root@master01 ~]# echo 1 > /proc/sys/net/ipv4/conf/veth1-A/accept_local

  • rp_filter(反向路径过滤)​​: 关闭反向路径校验，防止系统丢弃那些源地址不是本机已知路由的数据包

    [root@master01 ~]# echo 0 > /proc/sys/net/ipv4/conf/veth0-A/rp_filter
[root@master01 ~]# echo 0 > /proc/sys/net/ipv4/conf/veth1-A/rp_filter
[root@master01 ~]# echo 0 > /proc/sys/net/ipv4/conf/all/rp_filte

⚠️ 需要注意的是这些修改是临时的，重启后会失效。如需永久生效，需将配置写入/etc/sysctl.conf或/etc/sysctl.d/目录下的文件，然后执行sysctl -p重新加载

此时再使用 ping 命令进行测试，就会发现，数据包可以顺利传输：

[root@master01 ~]# ping -c 1 -I veth0-A 10.10.10.2
PING 10.10.10.2 (10.10.10.2) from 10.10.10.1 veth0-A: 56(84) bytes of data.
64 bytes from 10.10.10.2: icmp_seq=1 ttl=64 time=0.035 ms--- 10.10.10.2 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.035/0.035/0.035/0.000 ms

[root@master01 ~]# ping -c 1 -I veth1-A 10.10.10.1
PING 10.10.10.1 (10.10.10.1) from 10.10.10.2 veth1-A: 56(84) bytes of data.
64 bytes from 10.10.10.1: icmp_seq=1 ttl=64 time=0.063 ms--- 10.10.10.1 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.063/0.063/0.063/0.000 ms

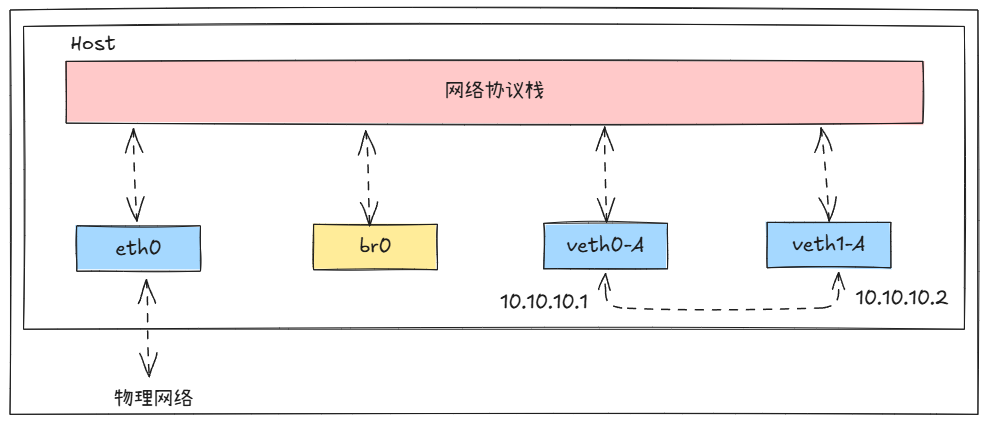

此时的网络拓扑如下所示：

在这里插入图片描述

3️⃣ 将 veth0-A 连接到 br0

[root@master01 ~]# ip link set dev veth0-A master br0

此时，再次查看 br0 的信息：

[root@master01 ~]# brctl show
bridge name	bridge id		    STP enabled	 interfaces
br0		    8000.d6a7d47c1434	no           veth0-A

上述输出表明了该网桥的 ID 是 8000.d6a7d47c1434（优先级 32768，MAC 地址 d6:a7:d4:7c:14:34），当前有一个名为 veth0-A 的虚拟以太网设备连接到了这个网桥上。

此时再查看网络设备信息：

[root@master01 ~]# ip a
...
1013: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether d6:a7:d4:7c:14:34 brd ff:ff:ff:ff:ff:ffinet6 fe80::684c:b2ff:fe05:c2e0/64 scope linkvalid_lft forever preferred_lft forever
1018: veth1-A@veth0-A: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether ce:96:37:51:3a:6d brd ff:ff:ff:ff:ff:ffinet 10.10.10.2/24 scope global veth1-Avalid_lft forever preferred_lft foreverinet6 fe80::cc96:37ff:fe51:3a6d/64 scope linkvalid_lft forever preferred_lft forever
1019: veth0-A@veth1-A: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master br0 state UP group default qlen 1000link/ether d6:a7:d4:7c:14:34 brd ff:ff:ff:ff:ff:ffinet 10.10.10.1/24 scope global veth0-Avalid_lft forever preferred_lft foreverinet6 fe80::d4a7:d4ff:fe7c:1434/64 scope linkvalid_lft forever preferred_lft forever

⚠️ 从上述信息可以看出，br0 的 MAC 地址从最开始的6a:4c:b2:05:c2:e0变为了和 veth0-A 一致的 MAC 地址ee:1e:71:74:71:44。这是 Linux Bridge 的一个特性。简单来说，​​Linux bridge 会自动学习并采用其连接设备中某个 MAC 地址作为自己的 MAC 地址，这通常是为了网络通信的效率和正确性。

br0 的 MAC 地址变成了 veth0-A 的 MAC 地址，这就相当于 Linux Bridge 在 veth0-A 和协议栈之间做了一次拦截，将 veth0-A 要转发给协议栈的数据拦截下来，全部转发给 br0。同时，由于 veth pair 的特性，br0 依旧还能向 veth0-A 发送数据。

💣 这里会有一个很有意思的现象，在刚刚将 veth0-A 连接到 br0 时，此时使用 ping 命令测试网络连通性如下所示：

[root@master01 ~]# ping -c 1 -I veth0-A 10.10.10.2
PING 10.10.10.2 (10.10.10.2) from 10.10.10.1 veth0-A: 56(84) bytes of data.
64 bytes from 10.10.10.2: icmp_seq=1 ttl=64 time=0.027 ms--- 10.10.10.2 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.027/0.027/0.027/0.000 ms

[root@master01 ~]# ping -c 1 -I veth1-A 10.10.10.1
PING 10.10.10.1 (10.10.10.1) from 10.10.10.2 veth1-A: 56(84) bytes of data.--- 10.10.10.1 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

veth0-A 可以 ping 通 veth1-A，但是 veth1-A 无法 ping 通 veth0-A，但是！！！！过了一会后，互相都 ping 不通了：

[root@master01 ~]# ping -c 1 -I veth0-A 10.10.10.2
PING 10.10.10.2 (10.10.10.2) from 10.10.10.1 veth0-A: 56(84) bytes of data.--- 10.10.10.2 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

[root@master01 ~]# ping -c 1 -I veth1-A 10.10.10.1
PING 10.10.10.1 (10.10.10.1) from 10.10.10.2 veth1-A: 56(84) bytes of data.--- 10.10.10.1 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

造成这一特殊现象的元凶就是：ARP 缓存。此时为了同时们不和我一样犯迷糊，推荐使用命令刷新下 ARP 缓存再进行试验：

[root@master01 ~]# ip neighbor flush dev veth0-A
[root@master01 ~]# ip neighbor flush dev veth1-A

Why?

为什么 veth0-A 在连接到 br0 后，veth pair 之间就无法互相 ping 通呢？我们使用 tcpdump 抓包来分析这个过程，我们从 veth0-A ping veth1-A，同时抓取 veth1-A 上的报文：

[root@master01 ~]# ping -c 1 -I veth0-A 10.10.10.2
PING 10.10.10.2 (10.10.10.2) from 10.10.10.1 veth0-A: 56(84) bytes of data.--- 10.10.10.2 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

相关报文如下：

[root@master01 ~]# tcpdump -n -i veth1-A
dropped privs to tcpdump
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on veth1-A, link-type EN10MB (Ethernet), snapshot length 262144 bytes
16:36:51.813040 ARP, Request who-has 10.10.10.2 tell 10.10.10.1, length 28
16:36:51.813045 ARP, Reply 10.10.10.2 is-at ce:96:37:51:3a:6d, length 28
...

由于 veth0-A 的 ARP 缓存中没有 veth1-A 的 MAC 地址，所以 ping 之前先发 ARP 请求。而从 veth1-A 抓取到的报文中可以看出，veth1-A 收到了 ARP 请求，并进行了应答。

相同的操作，再次抓取 veth0-A 的报文：

[root@master01 ~]# tcpdump -n -i veth0-A
dropped privs to tcpdump
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on veth0-A, link-type EN10MB (Ethernet), snapshot length 262144 bytes
17:06:23.550541 ARP, Request who-has 10.10.10.2 tell 10.10.10.1, length 28
17:06:23.550547 ARP, Reply 10.10.10.2 is-at ce:96:37:51:3a:6d, length 28

如上所示，veth0-A 的数据包都发出去了，而且也收到了响应。

相同的操作，再抓取 br0 上的报文：

[root@master01 ~]# tcpdump -n -i br0
dropped privs to tcpdump
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on br0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
17:09:19.677063 ARP, Reply 10.10.10.2 is-at ce:96:37:51:3a:6d, length 28
17:09:20.725222 ARP, Reply 10.10.10.2 is-at ce:96:37:51:3a:6d, length 28

通过分析以上报文可以得出，veth pair 之间包的请求和应答都没有问题，问题就出在 veth0-A 收到应答包后没有给协议栈，而是给了 br0。由于协议栈得不到 veth1-A 的 MAC 地址，继而导致了通信失败。此时的网络拓扑如下所示：

在这里插入图片描述

4️⃣ 将 IP 赋给 Linux Bridge

通过上面的试验可以看出，给 veth0-A 配置 IP 没有意义。因为 veth0-A 连接到 br0 后，会对报文数据做拦截，导致协议栈将数据包传给 veth0-A 后，veth0-A 无法将回程报文返回给协议栈。这里我们把 veth0-A 的 IP 地址重新配置给 br0：

[root@master01 ~]# ip addr del 10.10.10.1/24 dev veth0-A
[root@master01 ~]# ip addr add 10.10.10.1/24 dev br0

重新分配后，设备信息如下所示：

1013: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether d6:a7:d4:7c:14:34 brd ff:ff:ff:ff:ff:ffinet 10.10.10.1/24 scope global br0valid_lft forever preferred_lft foreverinet6 fe80::684c:b2ff:fe05:c2e0/64 scope linkvalid_lft forever preferred_lft forever
1018: veth1-A@veth0-A: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether ce:96:37:51:3a:6d brd ff:ff:ff:ff:ff:ffinet 10.10.10.2/24 scope global veth1-Avalid_lft forever preferred_lft foreverinet6 fe80::cc96:37ff:fe51:3a6d/64 scope linkvalid_lft forever preferred_lft forever
1019: veth0-A@veth1-A: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master br0 state UP group default qlen 1000link/ether d6:a7:d4:7c:14:34 brd ff:ff:ff:ff:ff:ffinet6 fe80::d4a7:d4ff:fe7c:1434/64 scope linkvalid_lft forever preferred_lft forever

此时，通过 br0 ping veth1-A，就能成功收到 ICMP 的回程报文了：

[root@master01 ~]# ping -c 1 -I br0 10.10.10.2
PING 10.10.10.2 (10.10.10.2) from 10.10.10.1 br0: 56(84) bytes of data.
64 bytes from 10.10.10.2: icmp_seq=1 ttl=64 time=0.050 ms--- 10.10.10.2 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.050/0.050/0.050/0.000 ms

🔍 将 veth0-A 的 IP 重置配置给 br0，相当于去掉了 veth0-A 和协议栈之间的联系，此时 veth0-A 就相当于一根连接 br0 和 veth1-A 的网线。（此时所说的去掉了 veth0-A 和协议栈之间的联系，只是因为 veth0-A 没有 IP 了，协议栈在路由的时候不会将数据包发给 veth0-A）。这里还需要注意宿主机中和 br0 相关的一条 route 信息，这条路由信息是在为 br0 配置好 IP 且启动该 br0 后，才生成的一条信息：

[root@master01 ~]# ip route
...
10.10.10.0/24 dev br0 proto kernel scope link src 10.10.10.1
...

🥇 重要说明：

  • Linux Bridge 本质上是一个二层（数据链路层）虚拟网络设备，像一个虚拟的交换机。它的核心功能是在连接的设备（如虚拟机、容器或其他网络接口）之间基于 MAC 地址学习和转发数据帧。路由（Routing）则是三层（网络层）的概念

  • 当我们给 Bridge 分配了 IP 地址后，系统增加的那条直连路由的意义在于告诉系统：发往这个 IP 网段的数据包，请从 br0 这个接口出去。这样，连接到 br0 的其他设备（如容器或虚拟机）才能与主机通过 IP 进行通信

  • 如果你希望连接到 Bridge 的设备（如容器或虚拟机）能够访问外部网络（如互联网），除了设置路由外，通常还需要在主机上配置 IP 转发和 iptables NAT 规则 （例如 iptables -t nat -A POSTROUTING -s {网段} -j MASQUERADE）

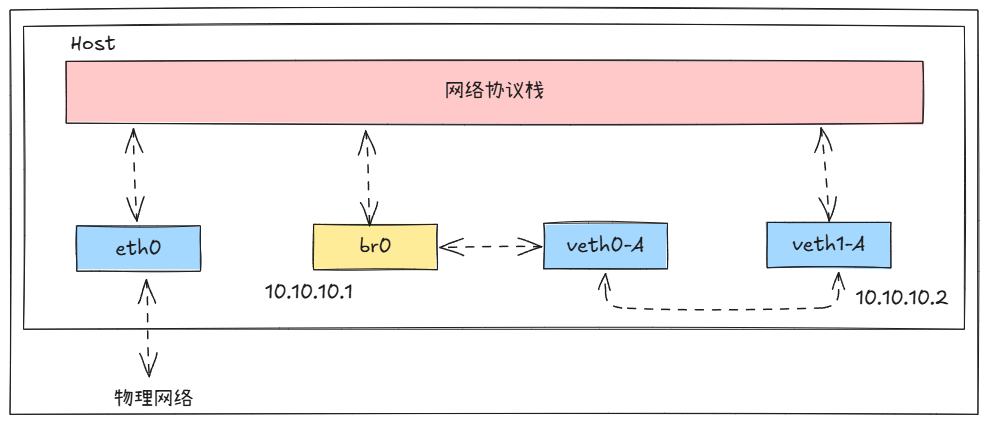

此时的网络拓扑如下所示：

在这里插入图片描述

2. 多个 Network Namespace 互联

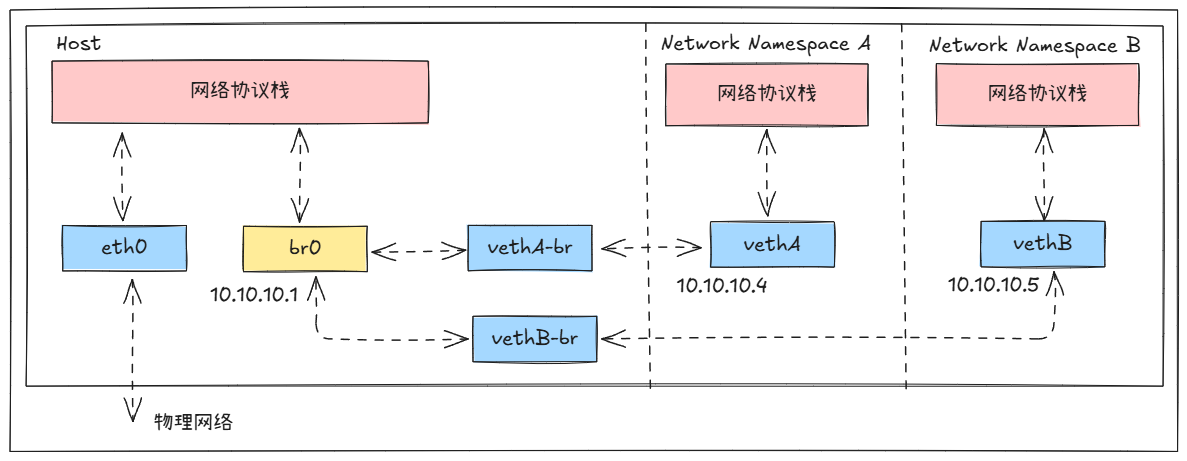

在 Linux Bridge 和单个 veth pair 联通的前提下，现在试验通过两对 veth pair 和 Linux Bridge 将两个 Network Namespace 联通起来，构建一个复杂的二层网络。

1️⃣ 创建 Network Namespace

[root@master01 ~]# ip netns add A
[root@master01 ~]# ip netns add B

2️⃣ 创建 veth pair

[root@master01 ~]# ip link add vethA type veth peer name vethA-br
[root@master01 ~]# ip link add vethB type veth peer name vethB-br

[root@master01 ~]# ip a
...
1024: vethA-br@vethA: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN group default qlen 1000link/ether e6:53:c8:f2:7f:25 brd ff:ff:ff:ff:ff:ff
1025: vethA@vethA-br: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN group default qlen 1000link/ether ee:ae:59:96:3c:74 brd ff:ff:ff:ff:ff:ff
1026: vethB-br@vethB: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN group default qlen 1000link/ether de:c0:72:84:ce:56 brd ff:ff:ff:ff:ff:ff
1027: vethB@vethB-br: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN group default qlen 1000link/ether be:f4:68:82:d2:82 brd ff:ff:ff:ff:ff:ff

3️⃣ 将 veth pair 的一端放入对应的 Network Namespace 中

[root@master01 ~]# ip link set vethA netns A
[root@master01 ~]# ip link set vethB netns B

[root@master01 ~]# ip netns exec A ip link
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN mode DEFAULT group default qlen 1000link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
1025: vethA@if1024: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000link/ether ee:ae:59:96:3c:74 brd ff:ff:ff:ff:ff:ff link-netnsid 0

[root@master01 ~]# ip netns exec B ip link
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN mode DEFAULT group default qlen 1000link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
1027: vethB@if1026: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000link/ether be:f4:68:82:d2:82 brd ff:ff:ff:ff:ff:ff link-netnsid 0

4️⃣ 将 veth pair 的另一端连接到网桥 br0

[root@master01 ~]# ip link set vethA-br master br0
[root@master01 ~]# ip link set vethB-br master br0

[root@master01 ~]# ip a
...
1013: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether d6:a7:d4:7c:14:34 brd ff:ff:ff:ff:ff:ffinet 10.10.10.1/24 scope global br0valid_lft forever preferred_lft foreverinet6 fe80::684c:b2ff:fe05:c2e0/64 scope linkvalid_lft forever preferred_lft forever
1024: vethA-br@if1025: <BROADCAST,MULTICAST> mtu 1500 qdisc noop master br0 state DOWN group default qlen 1000link/ether e6:53:c8:f2:7f:25 brd ff:ff:ff:ff:ff:ff link-netns A
1026: vethB-br@if1027: <BROADCAST,MULTICAST> mtu 1500 qdisc noop master br0 state DOWN group default qlen 1000link/ether de:c0:72:84:ce:56 brd ff:ff:ff:ff:ff:ff link-netns B

5️⃣ 设置 veth 的 ip 并启动

Network Namespace A

[root@master01 ~]# ip link set vethA-br up
[root@master01 ~]# ip netns exec A bash
[root@master01 ~]# ip addr add 10.10.10.4/24 dev vethA
[root@master01 ~]# ip link set lo up
[root@master01 ~]# ip link set vethA up
[root@master01 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00inet 127.0.0.1/8 scope host lovalid_lft forever preferred_lft foreverinet6 ::1/128 scope hostvalid_lft forever preferred_lft forever
1025: vethA@if1024: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether ee:ae:59:96:3c:74 brd ff:ff:ff:ff:ff:ff link-netnsid 0inet 10.10.10.4/24 scope global vethAvalid_lft forever preferred_lft foreverinet6 fe80::ecae:59ff:fe96:3c74/64 scope linkvalid_lft forever preferred_lft forever
[root@master01 ~]# exit
exit

Network Namespace B

[root@master01 ~]# ip link set vethB-br up
[root@master01 ~]# ip netns exec B bash
[root@master01 ~]# ip addr add 10.10.10.5/24 dev vethB
[root@master01 ~]# ip link set lo up
[root@master01 ~]# ip link set vethB up
[root@master01 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00inet 127.0.0.1/8 scope host lovalid_lft forever preferred_lft foreverinet6 ::1/128 scope hostvalid_lft forever preferred_lft forever
1027: vethB@if1026: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000link/ether be:f4:68:82:d2:82 brd ff:ff:ff:ff:ff:ff link-netnsid 0inet 10.10.10.5/24 scope global vethBvalid_lft forever preferred_lft foreverinet6 fe80::bcf4:68ff:fe82:d282/64 scope linkvalid_lft forever preferred_lft forever
[root@master01 ~]# exit
exit

6️⃣ 测试网络联通

此时，理论上来说，Network Namespace A 和 B 是能够联通的，但是测试结果：

Network Namespace A ping 10.10.10.5

[root@master01 ~]# ip netns exec A bash
[root@master01 ~]# ping -c 1 10.10.10.5
PING 10.10.10.5 (10.10.10.5) 56(84) bytes of data.
From 10.10.10.4 icmp_seq=1 Destination Host Unreachable--- 10.10.10.5 ping statistics ---
1 packets transmitted, 0 received, +1 errors, 100% packet loss, time 0ms[root@master01 ~]# exit
exit

Network Namespace B ping 10.10.10.4

[root@master01 ~]# ip netns exec B bash[root@master01 ~]# ping -c 1 10.10.10.4
PING 10.10.10.4 (10.10.10.4) 56(84) bytes of data.
From 10.10.10.5 icmp_seq=1 Destination Host Unreachable--- 10.10.10.4 ping statistics ---
1 packets transmitted, 0 received, +1 errors, 100% packet loss, time 0ms[root@master01 ~]# exit
exit

7️⃣ 修改内核参数

💣 经过测试发现，网络并不想期望中的那样互通。导致这个问题的原因就是 Linux 内核的一个参数/proc/sys/net/bridge/bridge-nf-call-iptables导致的。这个内核参数决定了通过 Linux 网桥的流量是否要经过主机上配置的 iptables 规则（特别是 FORWARD 链）进行处理。当/proc/sys/net/bridge/bridge-nf-call-iptables为1时，​​br_netfilter​​ 内核模块会使原本在网桥上转发的二层流量被“注入”到三层的 netfilter（iptables）框架中处理。这使得桥接流量会经过 iptables 的 FORWARD 链（以及 PREROUTING、POSTROUTING 等链），从而应用相应的防火墙或 NAT 规则

查看内核参数：

[root@master01 ~]# cat /proc/sys/net/bridge/bridge-nf-call-iptables
1

此时已经开启了流量转发，所以需要为 br0 配置一条 iptables 转发规则。如果未开启，则可以忽略此步骤。

8️⃣ 增加 iptables 转发规则

[root@master01 ~]# iptables -A FORWARD -i br0 -o br0 -j ACCEPT
[root@master01 ~]# iptables-save > /etc/sysconfig/iptables

9️⃣ 再次测试网络连通性

Network Namespace A ping 10.10.10.5

[root@master01 ~]# ip netns exec A bash
[root@master01 ~]# ping -c 1 10.10.10.5
PING 10.10.10.5 (10.10.10.5) 56(84) bytes of data.
64 bytes from 10.10.10.5: icmp_seq=1 ttl=64 time=0.068 ms--- 10.10.10.5 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.068/0.068/0.068/0.000 ms
[root@master01 ~]# exit
exit

Network Namespace B ping 10.10.10.4

[root@master01 ~]# ip netns exec B bash
[root@master01 ~]# ping -c 1 10.10.10.4
PING 10.10.10.4 (10.10.10.4) 56(84) bytes of data.
64 bytes from 10.10.10.4: icmp_seq=1 ttl=64 time=0.045 ms--- 10.10.10.4 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.045/0.045/0.045/0.000 ms
[root@master01 ~]# exit
exit

此时的网络拓扑如下所示：

在这里插入图片描述

3. 宿主机访问 Network Namespace

由于为 br0 分配 IP 并启动后，在 route 表里生成的路由信息。使得宿主机可以直接联通 Netns，使用 ping 测试联通性，从宿主机分别 ping A、B 两个 Network Namespace：

[root@master01 ~]# ping -c 1 10.10.10.4
PING 10.10.10.4 (10.10.10.4) 56(84) bytes of data.
64 bytes from 10.10.10.4: icmp_seq=1 ttl=64 time=0.071 ms--- 10.10.10.4 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.071/0.071/0.071/0.000 ms

[root@master01 ~]# ping -c 1 10.10.10.5
PING 10.10.10.5 (10.10.10.5) 56(84) bytes of data.
64 bytes from 10.10.10.5: icmp_seq=1 ttl=64 time=0.081 ms--- 10.10.10.5 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.081/0.081/0.081/0.000 ms

4. Network Namespace 访问宿主机

现在从 Network Namespace 中访问宿主机 IP，会发现网络不可达：

[root@master01 ~]# ip netns exec A ping 172.16.200.18
ping: connect: Network is unreachable

[root@master01 ~]# ip netns exec B ping 172.16.200.18
ping: connect: Network is unreachable

这是因为在 Network Namespace A、B 中，还需要配置路由，才能把网络包从 Network Namespace 转发出来，现在 Network Namespace 中的路由信息如下：

[root@master01 ~]# ip netns exec A ip route show
10.10.10.0/24 dev vethA proto kernel scope link src 10.10.10.4

[root@master01 ~]# ip netns exec B ip route show
10.10.10.0/24 dev vethB proto kernel scope link src 10.10.10.5

现在 Network Namespace 中都只有一条路由信息：所有发送到 10.10.10.0/24 这个网段的数据包，都可以直接通过 vethA、vethB 这个接口送达，无需经过任何网关（路由器）。这是一条数据包入口的路由，还需要配置一条数据包出口路由：

[root@master01 ~]# ip netns exec A ip route add default via 10.10.10.1 dev vethA
[root@master01 ~]# ip netns exec B ip route add default via 10.10.10.1 dev vethB

现在 Network Namespace 中的路由信息如下：

[root@master01 ~]# ip netns exec A ip route show
default via 10.10.10.1 dev vethA
10.10.10.0/24 dev vethA proto kernel scope link src 10.10.10.4

[root@master01 ~]# ip netns exec B ip route show
default via 10.10.10.1 dev vethB
10.10.10.0/24 dev vethB proto kernel scope link src 10.10.10.5

可以看到，此时非 10.10.10.0/24 网段的数据都会走默认规则，也就是发送给网关 10.10.10.1。此时再次测试从 Network Namespace 到宿主机的网络联通性，就会发现网络已联通：

[root@master01 ~]# ip netns exec A ping -c 1 172.16.200.18
PING 172.16.200.18 (172.16.200.18) 56(84) bytes of data.
64 bytes from 172.16.200.18: icmp_seq=1 ttl=64 time=0.054 ms--- 172.16.200.18 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.054/0.054/0.054/0.000 ms

[root@master01 ~]# ip netns exec B ping -c 1 172.16.200.18
PING 172.16.200.18 (172.16.200.18) 56(84) bytes of data.
64 bytes from 172.16.200.18: icmp_seq=1 ttl=64 time=0.050 ms--- 172.16.200.18 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.050/0.050/0.050/0.000 ms

5. Network Namespace 访问外网

现在从 Network Namespace 已经能够访问宿主机了，但是访问外网就会发现，网络不通：

[root@master01 ~]# ip netns exec A ping -c 1 192.168.252.3
PING 192.168.252.3 (192.168.252.3) 56(84) bytes of data.--- 192.168.252.3 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

[root@master01 ~]# ip netns exec B ping -c 1 192.168.252.3
PING 192.168.252.3 (192.168.252.3) 56(84) bytes of data.--- 192.168.252.3 ping statistics ---
1 packets transmitted, 0 received, 100% packet loss, time 0ms

💡 这里使用宿主机的 DNS 服务器作为“外网”，如果 Network Namespace 能够访问 DNS 服务器，则说明 Network Namespace 的数据包已经有宿主机转发出去了。同志们次数可以替换为自己机器的 DNS 服务器地址，请注意甄别（一般环境可以使用 114.114.114.114）。

这需要配置 iptables 规则，并配置宿主机内核参数，才能把网络数据包转发出去。

1️⃣ 检查内核参数 IP forwarding 是否开启，如未开启，则手动开启：

[root@master01 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/forwarding

2️⃣ 确认 iptables FORWARD 的缺省策略是否为 ACCEPT，如果缺省策略为 DROP，则需要手动修改为 ACCEPT：

查看 iptables FORWARD 的缺省策略

[root@master01 ~]# iptables -t filter -L FORWARD
Chain FORWARD (policy DROP)
target     prot opt source               destination

手动设置为 ACCEPT

[root@master01 ~]# iptables -t filter -P FORWARD ACCEPT

3️⃣ 配置 SNAP 规则

[root@master01 ~]# iptables -t nat -A POSTROUTING -s 10.10.10.0/24 ! -o br0 -j MASQUERADE

此时再次从 Network Namespace 访问外网，就会发现已经可以访问到外网了：

[root@master01 ~]# ip netns exec A ping -c 1 192.168.252.3
PING 192.168.252.3 (192.168.252.3) 56(84) bytes of data.
64 bytes from 192.168.252.3: icmp_seq=1 ttl=124 time=0.469 ms--- 192.168.252.3 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.469/0.469/0.469/0.000 ms

[root@master01 ~]# ip netns exec B ping -c 1 192.168.252.3
PING 192.168.252.3 (192.168.252.3) 56(84) bytes of data.
64 bytes from 192.168.252.3: icmp_seq=1 ttl=124 time=0.485 ms--- 192.168.252.3 ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.485/0.485/0.485/0.000 ms
http://www.dtcms.com/a/423850.html

相关文章：

  • 【Docker】在项目中如何实现Dockerfile 文件编写
  • 专门做任务的网站吗wordpress数据库文件
  • AMD KFD的BO设计分析系列5-3：VM-amdgpu_bo_va_mapping
  • FilterSolutions2019使用指南
  • 方寸控股解读：《工业园区高质量发展指引》下的园区升级路径
  • 学习总结——接口测试基础
  • 好的案例展示网站在线设计平台招募设计师
  • 阳泉网站建设哪家便宜上海哪家公司提供专业的网站建设
  • TCP的理解
  • 鸿蒙应用主题模式切换实现详解
  • Matplotlib `imsave()` 函数详解
  • NFC技术如何破解电子制造领域的效率瓶颈与追溯难题
  • sk06.【scikit-learn基础】--『监督学习』之决策树
  • 银川怎么做网站wordpress炫酷站
  • 网站说明页命名大连响应式网站建设
  • 程序综合实践第二次递归与dfs
  • 半双工 vs 全双工：对讲机与电话的根本区别
  • 华茂达建设集团网站公司注册网上核名业务如何终止
  • 从虚拟背景到绿幕替换：人像分割功能在直播美颜sdk中的落地应用
  • 建设电影网站论文微信营销模式有哪些
  • Spring的配置（使用注解）
  • Codex CLI 配置 Azure OpenAI GPT-5-codex 指南
  • SAP与阿里巴巴战略合作升级：四大核心云解决方案落地阿里云
  • 用网站模板做新网站网络营销实训报告
  • Spring Ai Alibaba开发指南
  • 建立什么网站赚钱淘宝交易指数换算工具
  • Sirius 开源免费的漏扫工具
  • 网站可以做被告嘛wordpress 设置404
  • flink api-datastream api-transformation算子
  • 自己做的网站如何发布什么公司可以做网站等级保护
