【项目】Vision Master OpenCV 3.0 版本(预)发行说明
一、目的：预发行说明（目前还没正式发布，此文章只做功能预览介绍）
本次版本围绕“测量能力升级、流程灵活性提升、工业相机接入、参数表达式与全局变量体系、可视化交互增强、许可管控完善”六大方向展开；
一、核心功能新增
1. 卡尺测量模块：支持卡尺绘制及点、线、圆等几何要素测量（含线线、线圆、圆圆、点线、点圆、点点关系）。

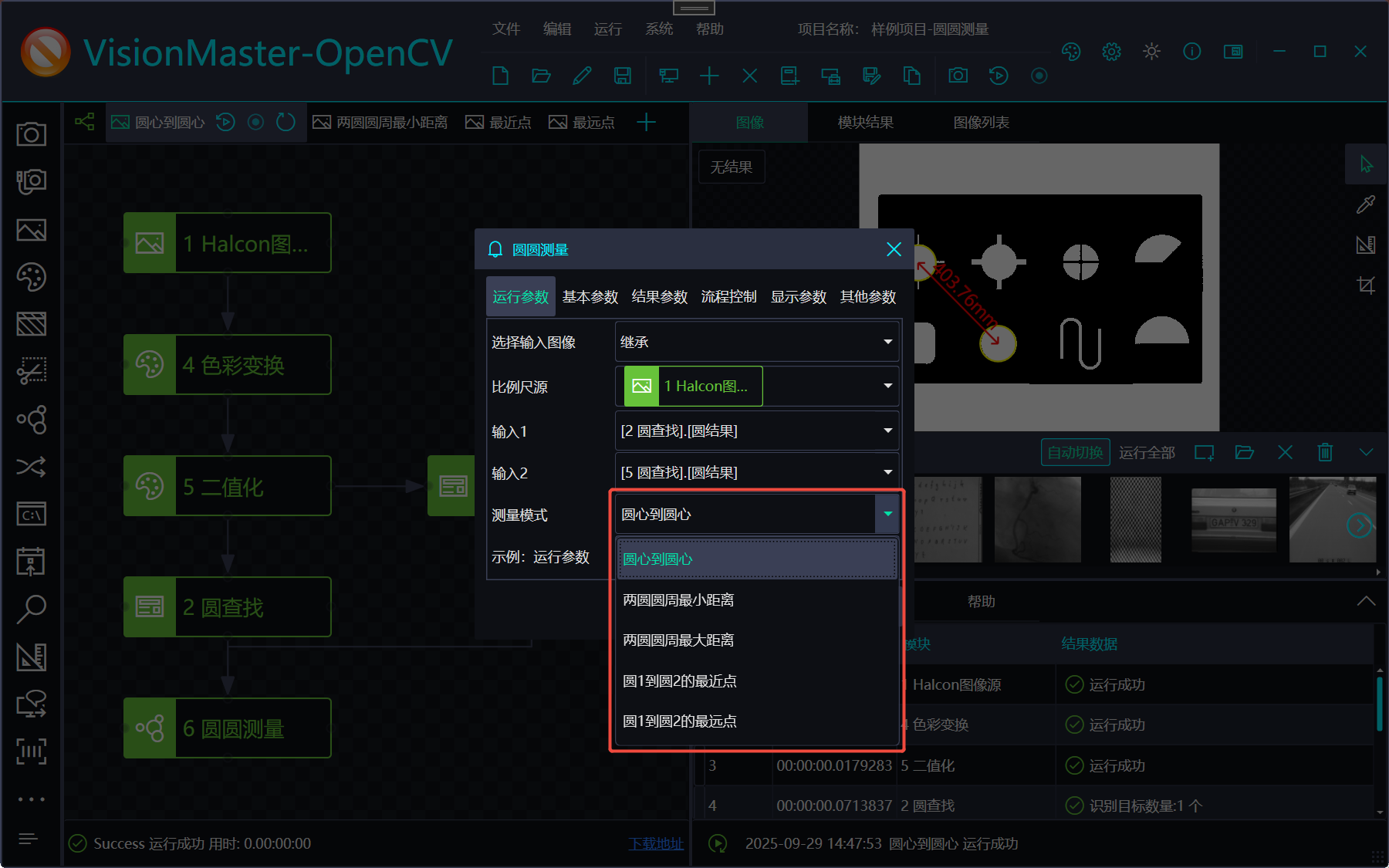

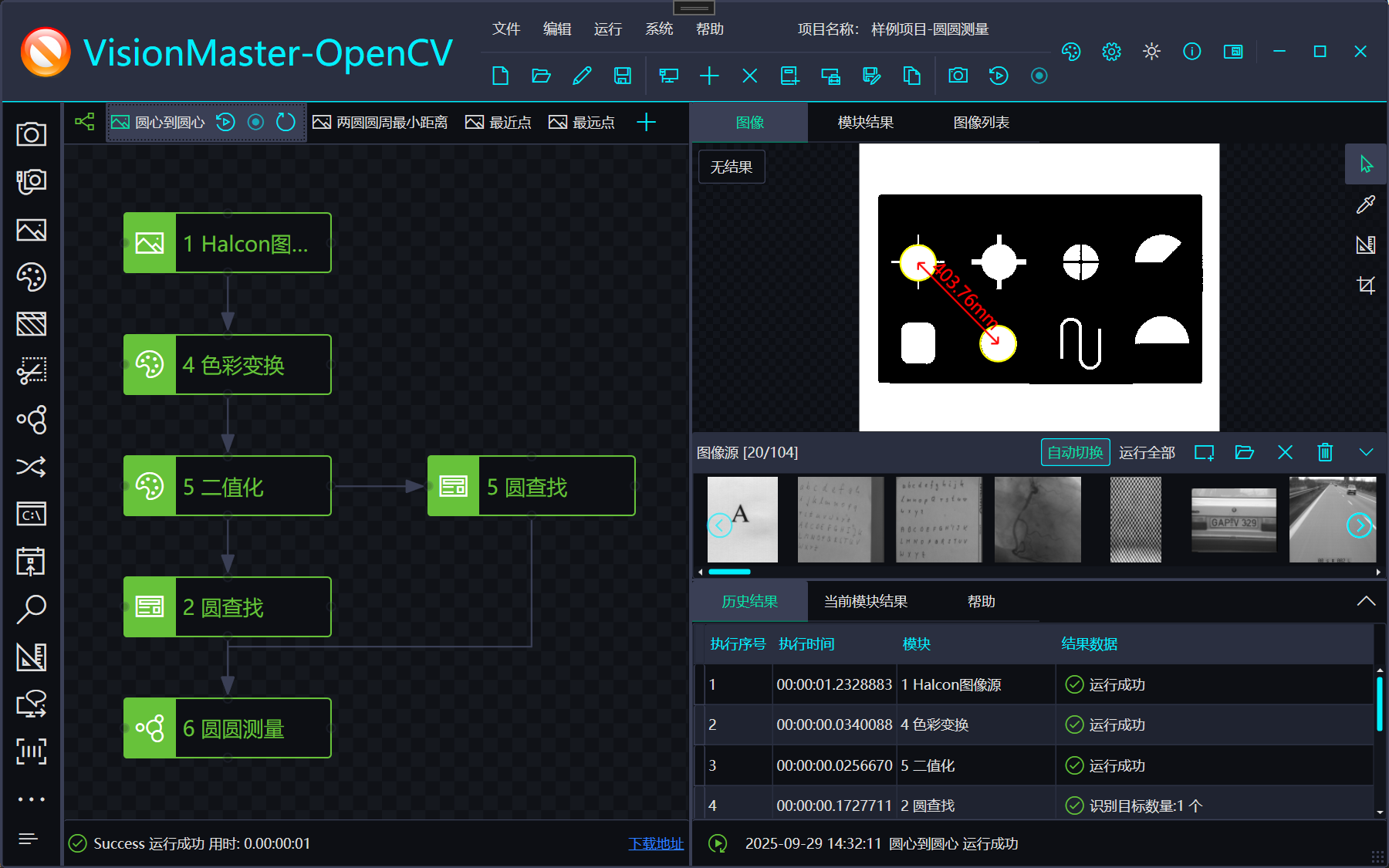

圆圆测量

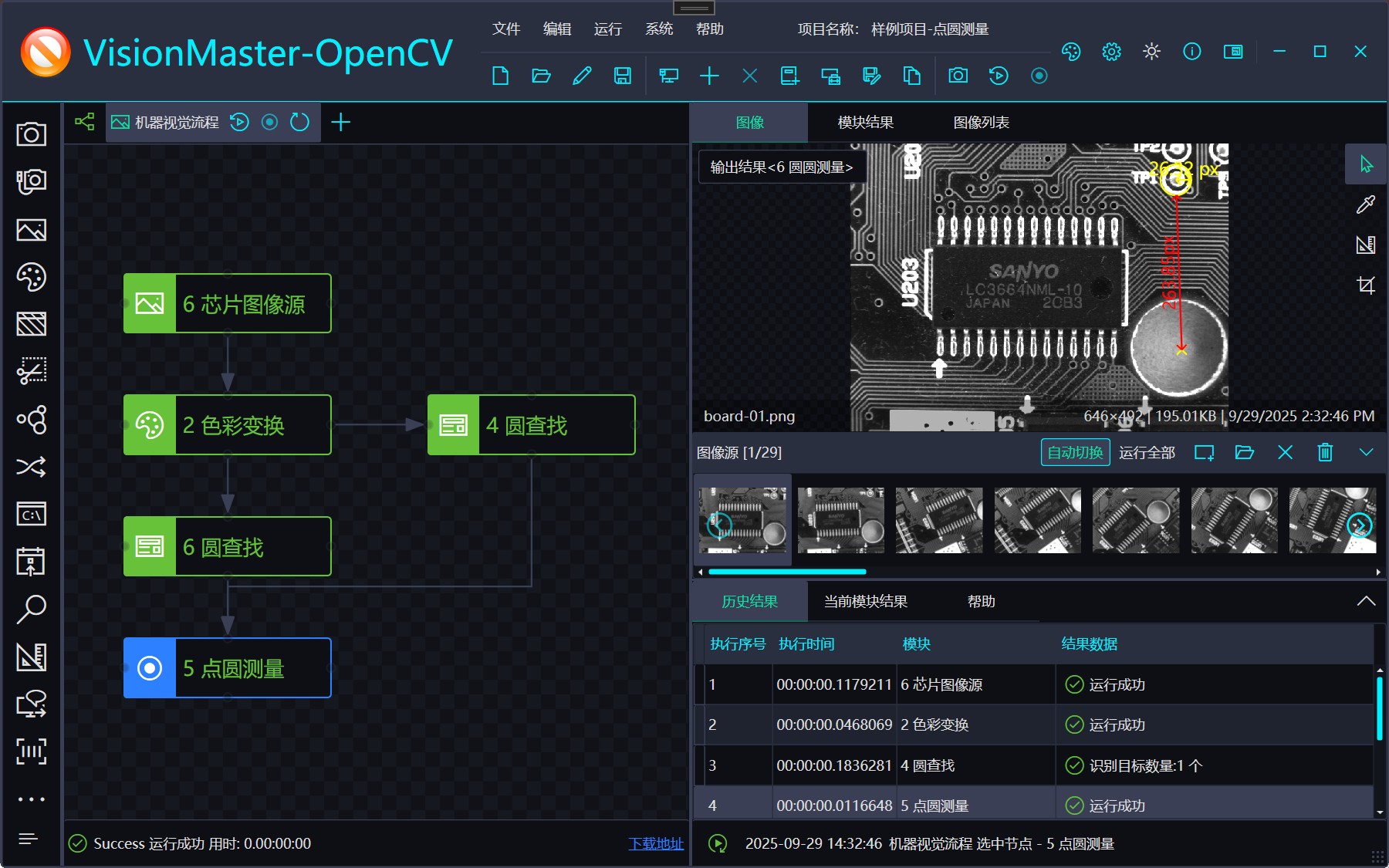

点圆测量

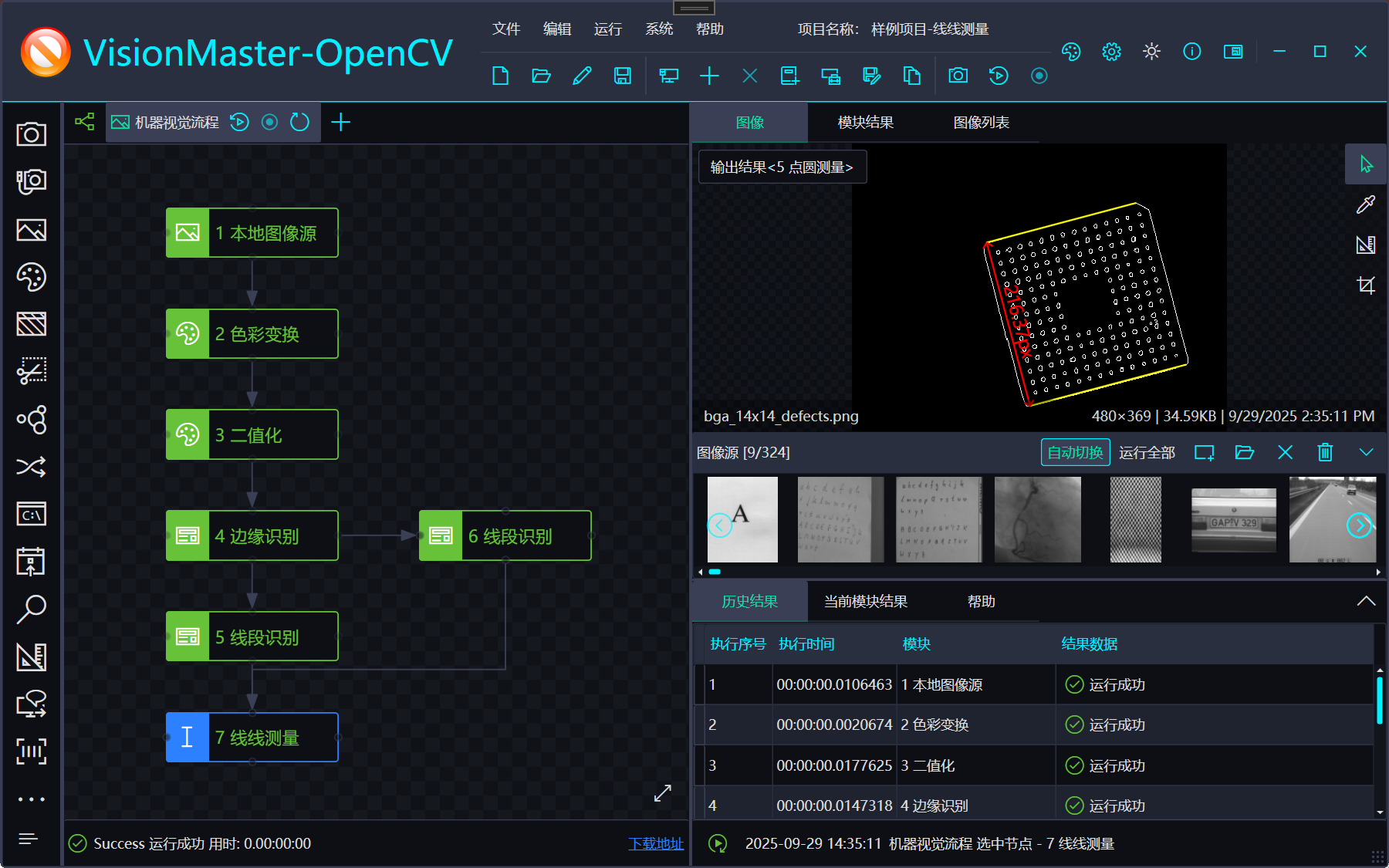

线线测量

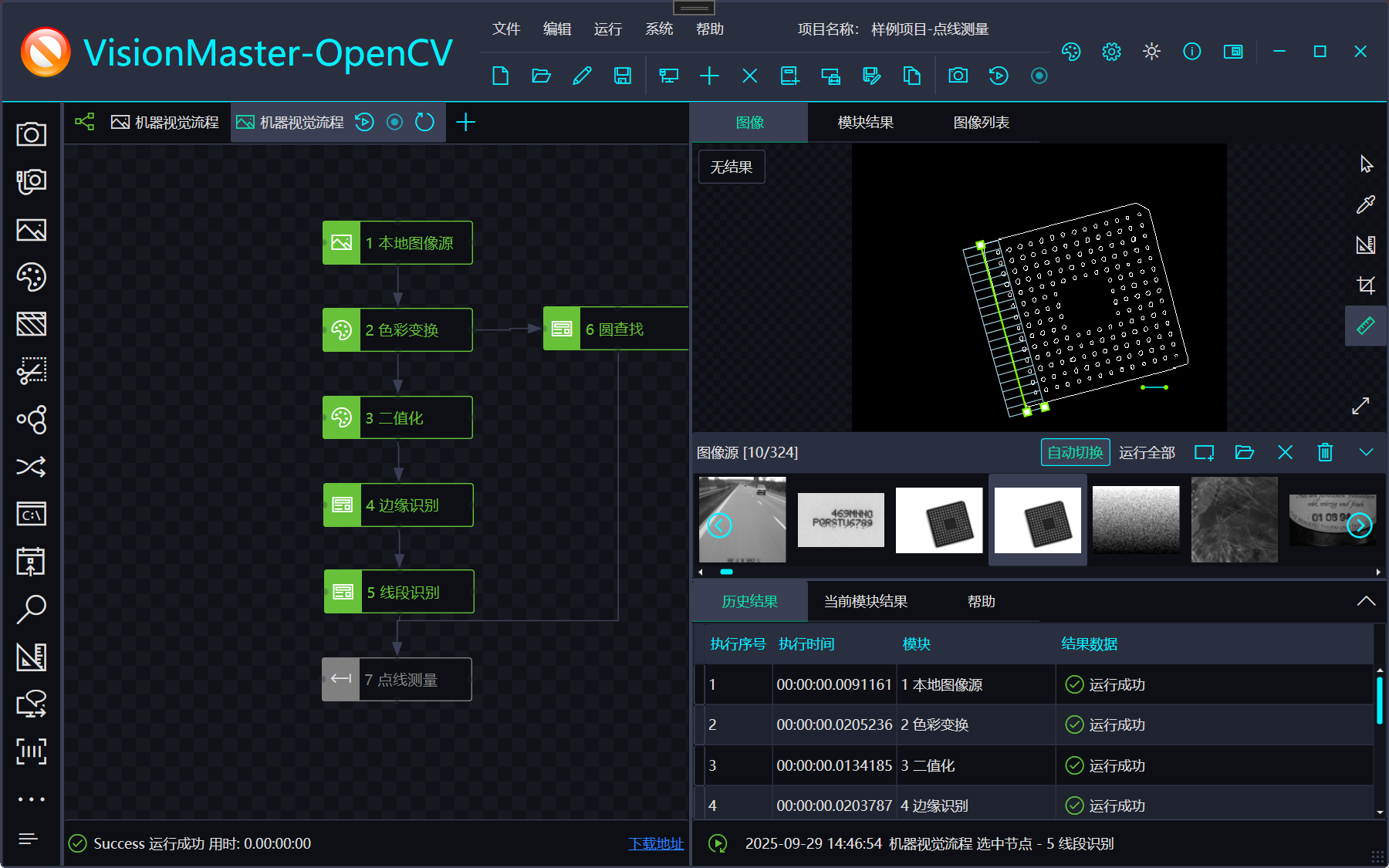

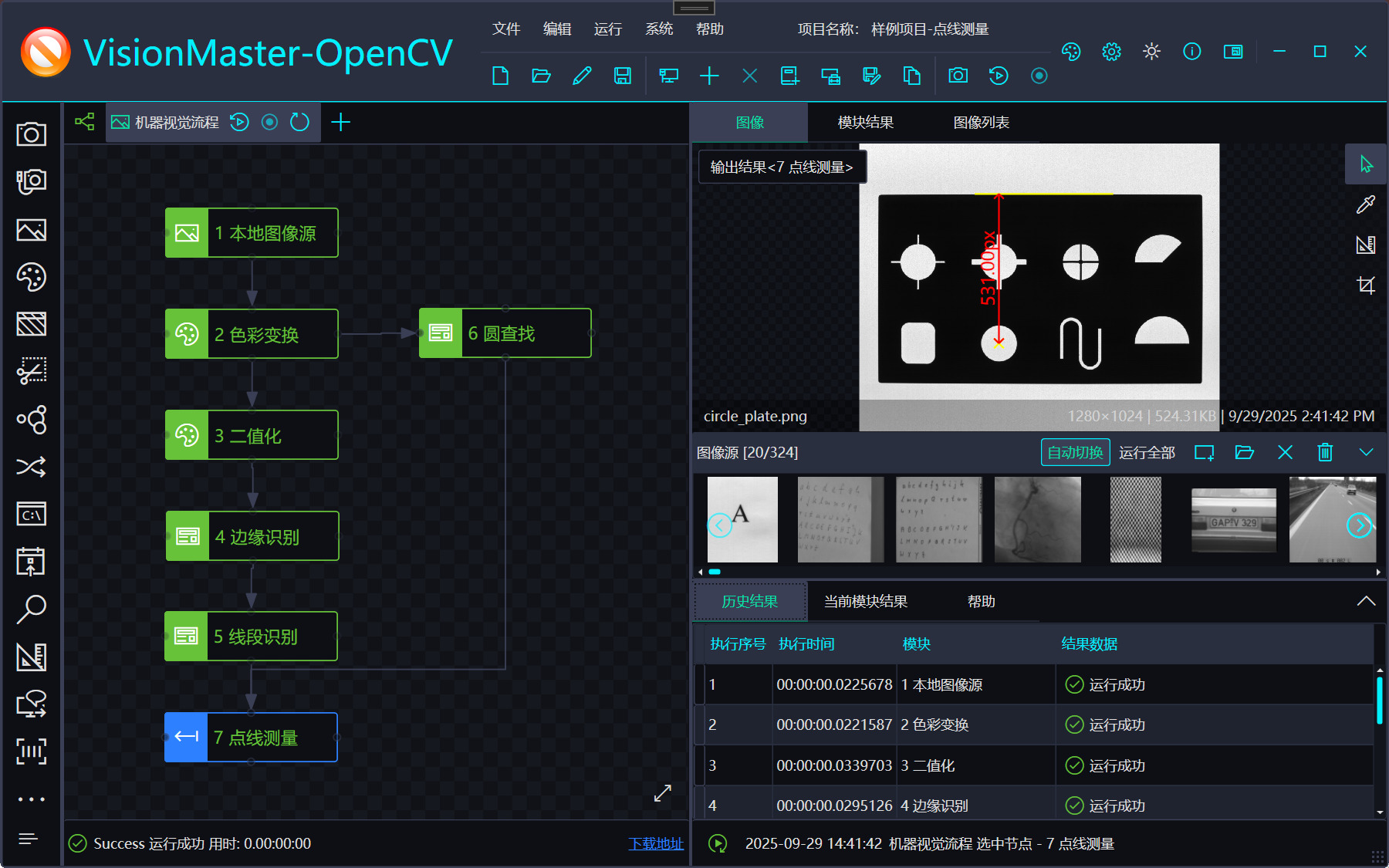

点线测量
更多测量暂不展示可关注B站演示视频

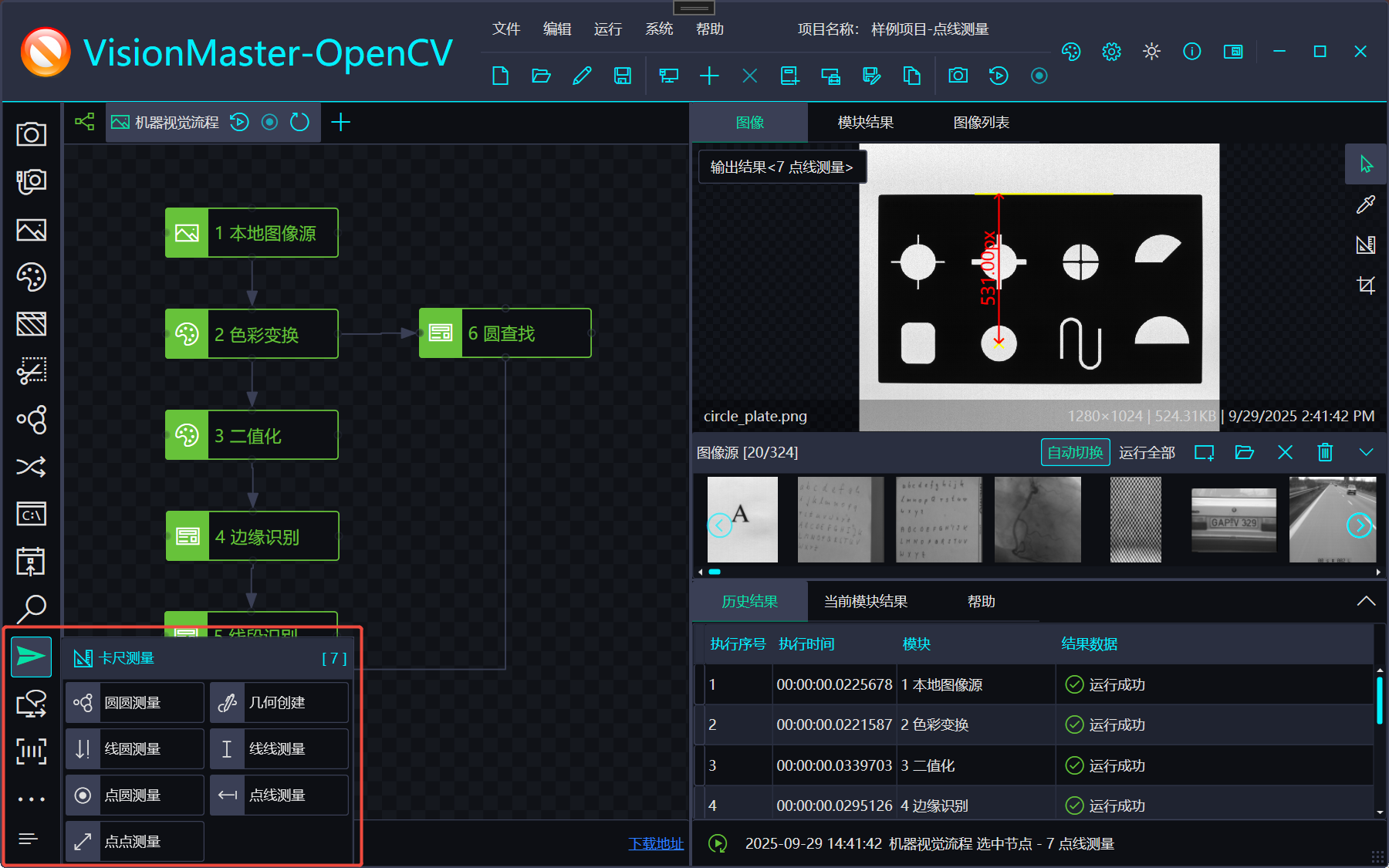

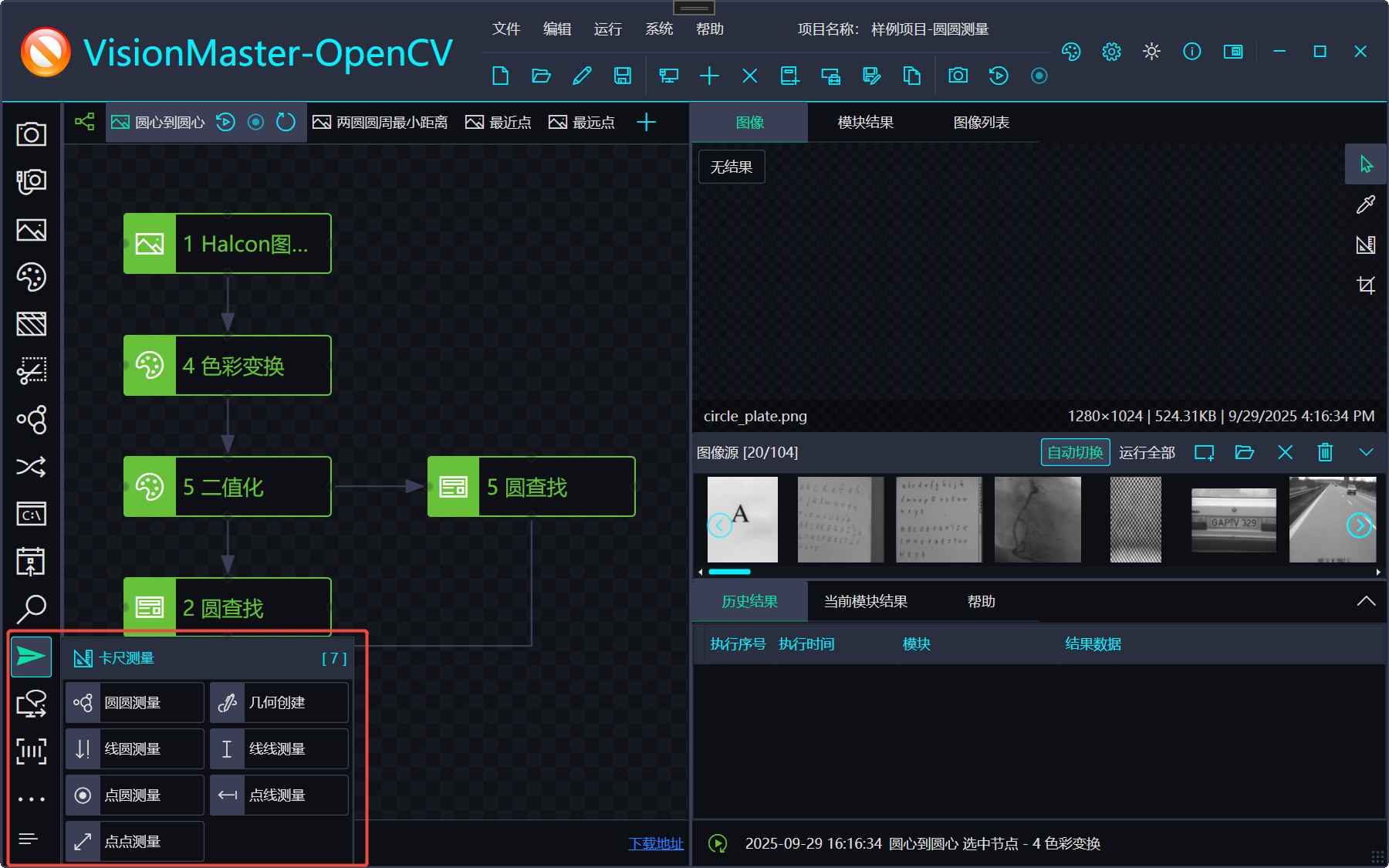

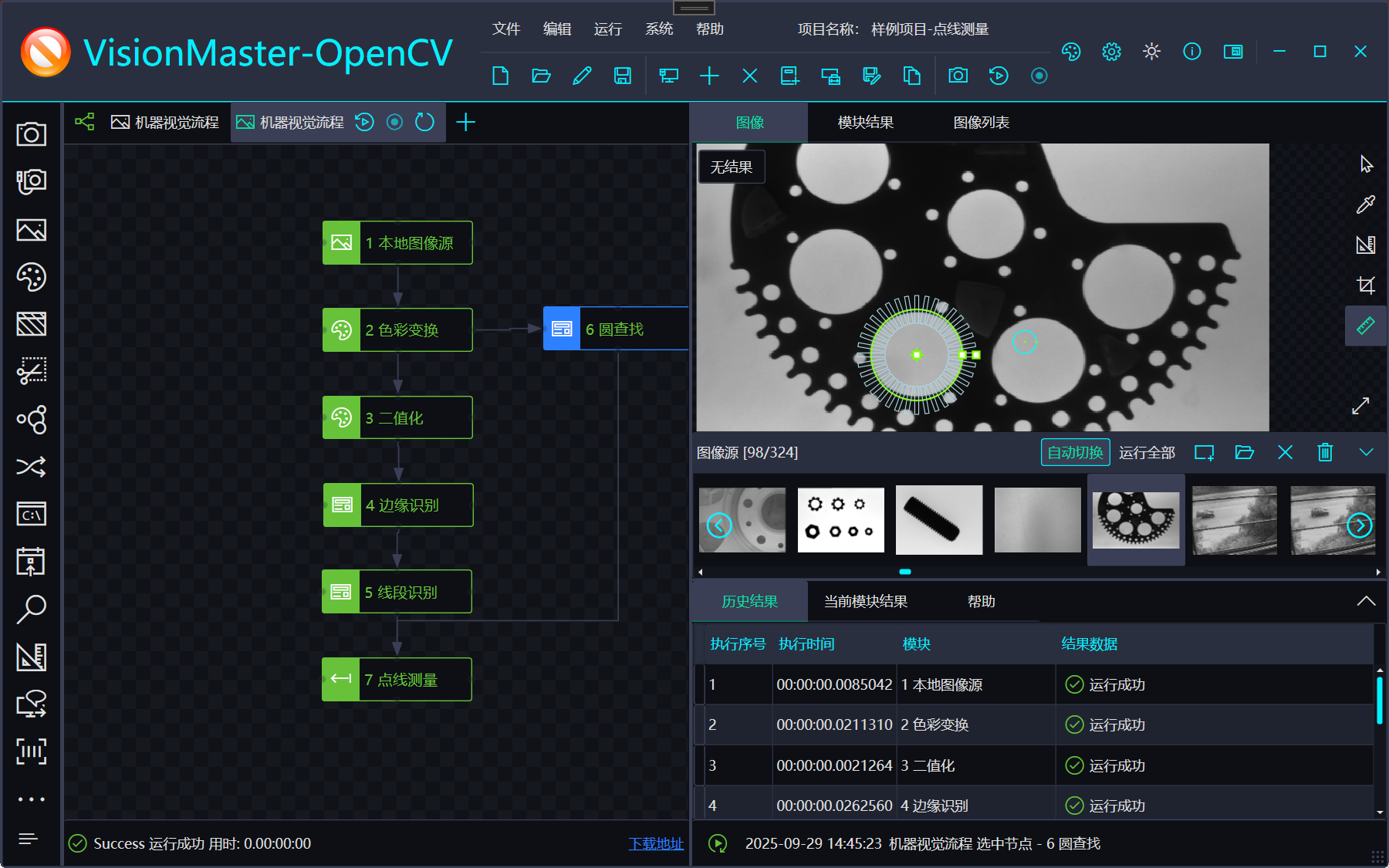

测量节点功能预览
卡尺找圆（基于OpenCV的圆查找）
卡尺找直线（基于OpenCV的线段查找）
支持多种测量模式

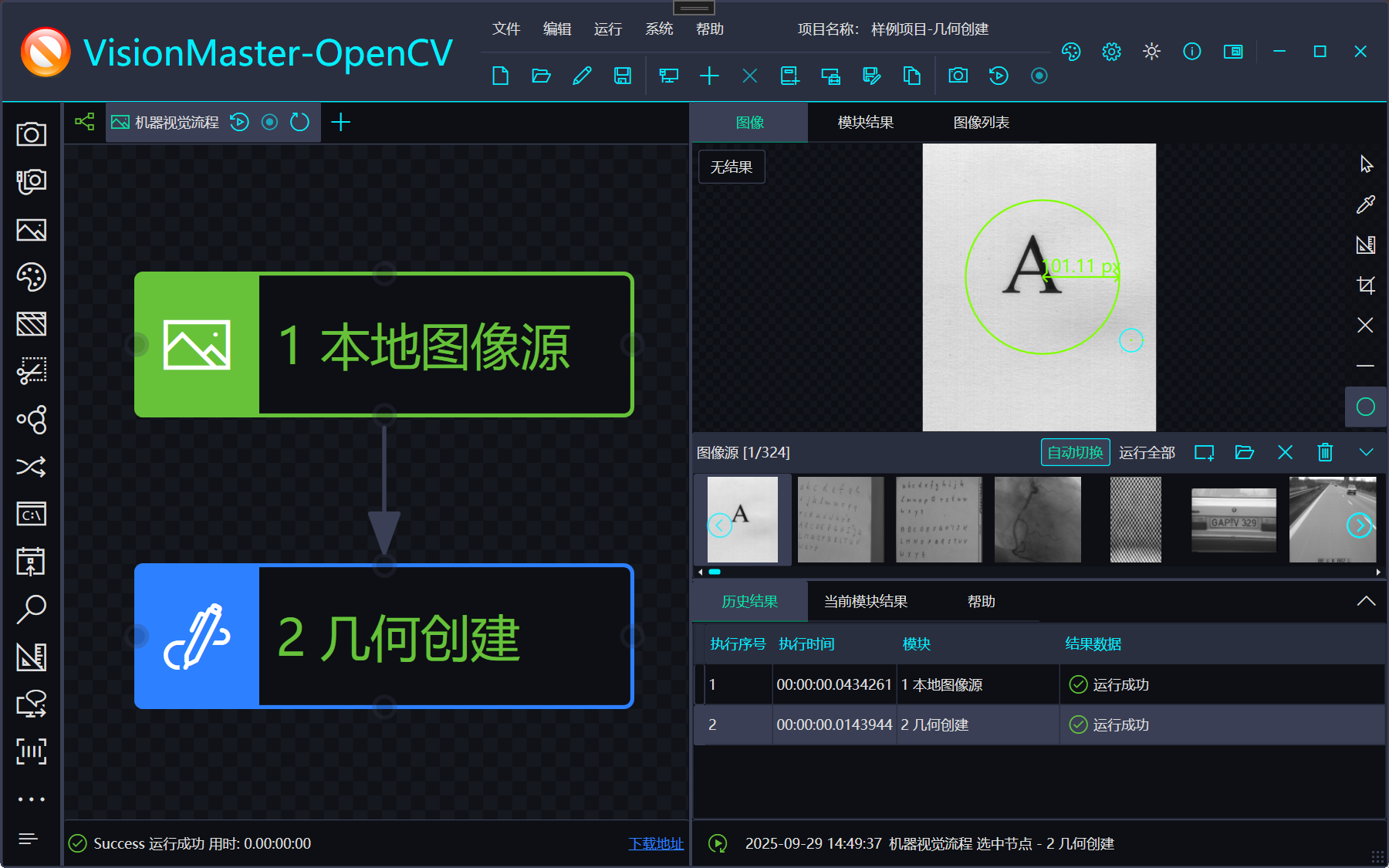

几何创建（创建点，线，圆）

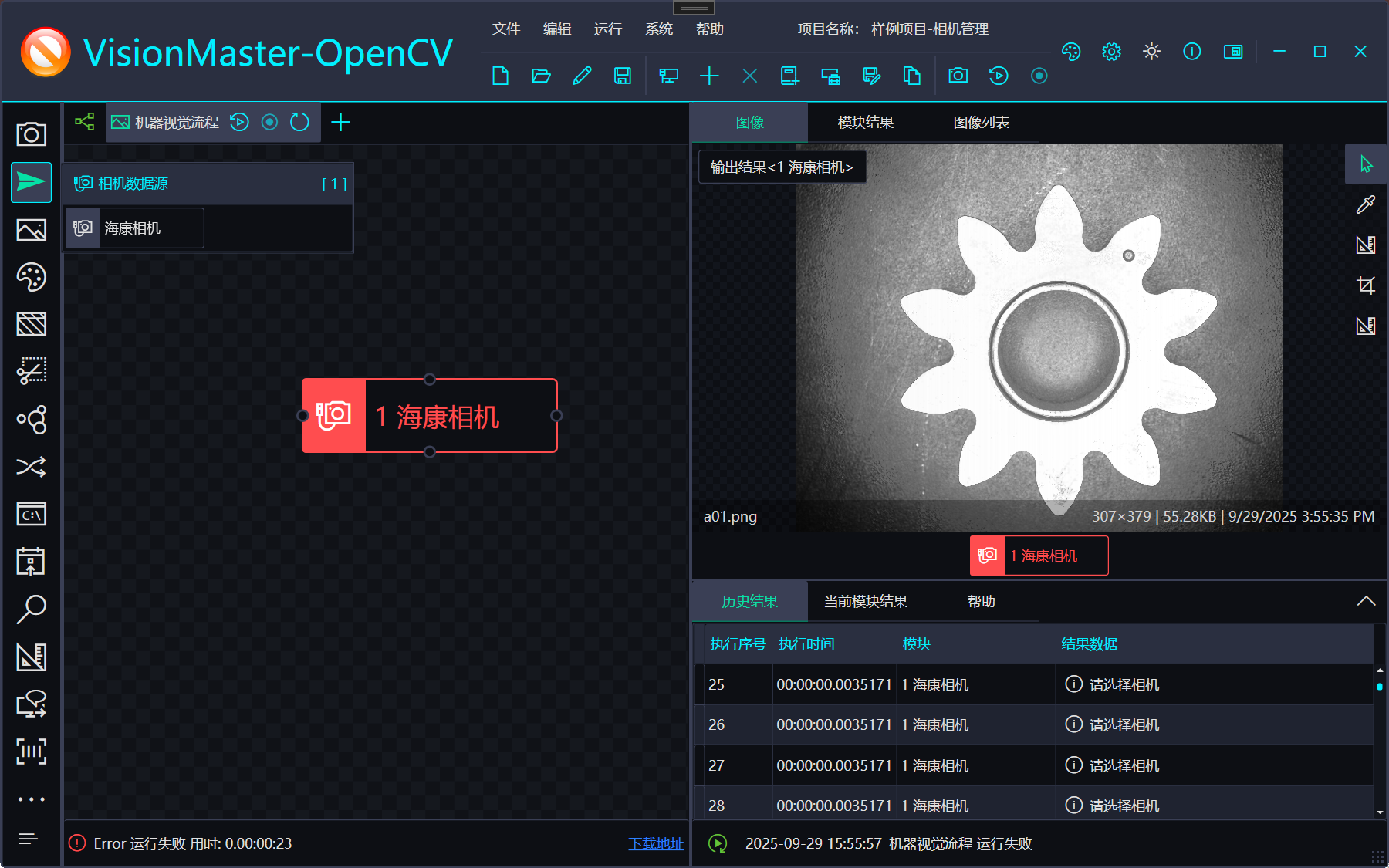

2. 海康 MVS 相机支持：新增相机管理与相机节点。（版本：机器视觉工业相机客户端MVS V4.4.0（Windows））

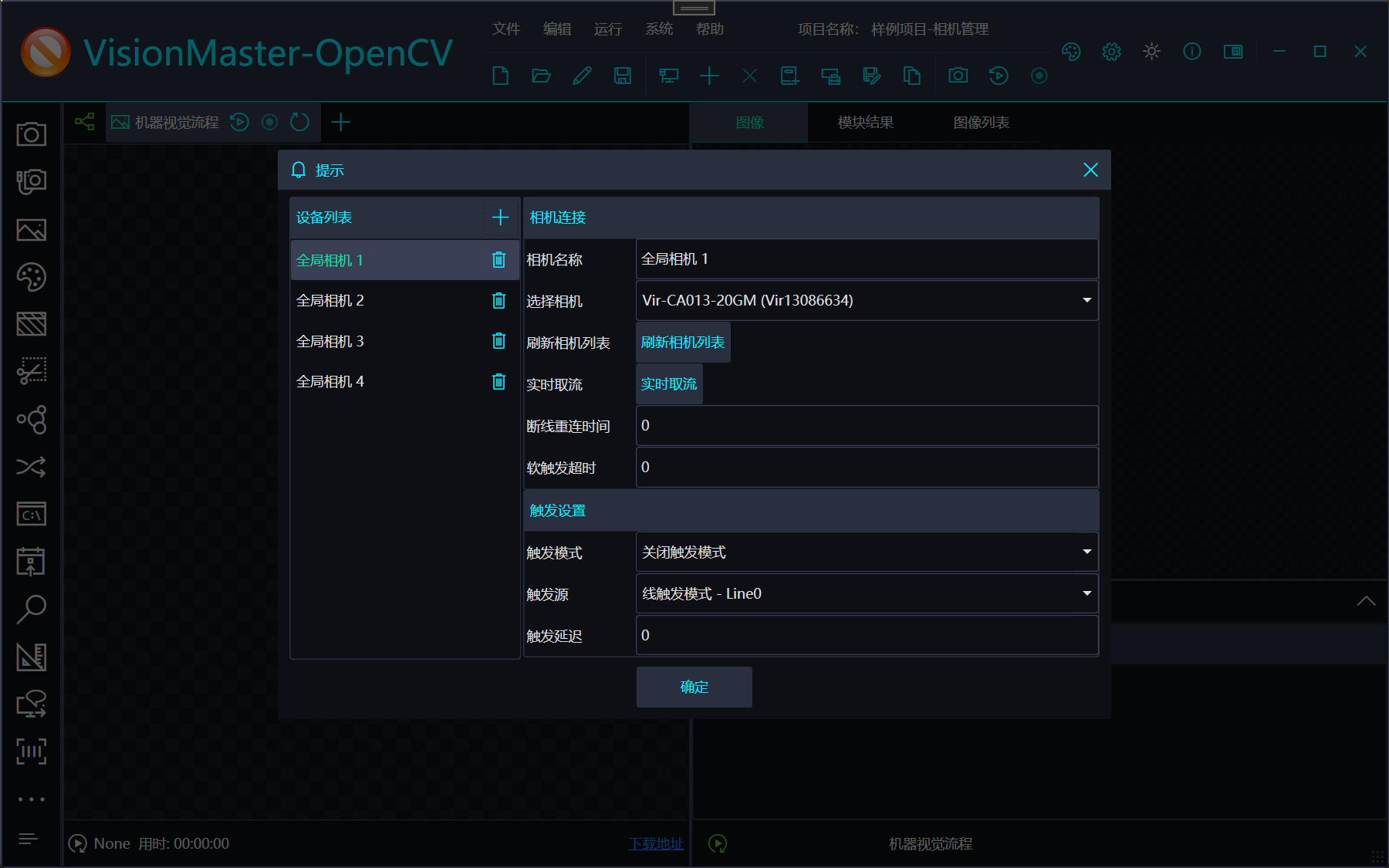

相机管理
实时取流
海康相机节点：
3. 参数表达式系统：节点参数可动态计算/引用（提升流程可重用与条件调度灵活性）。

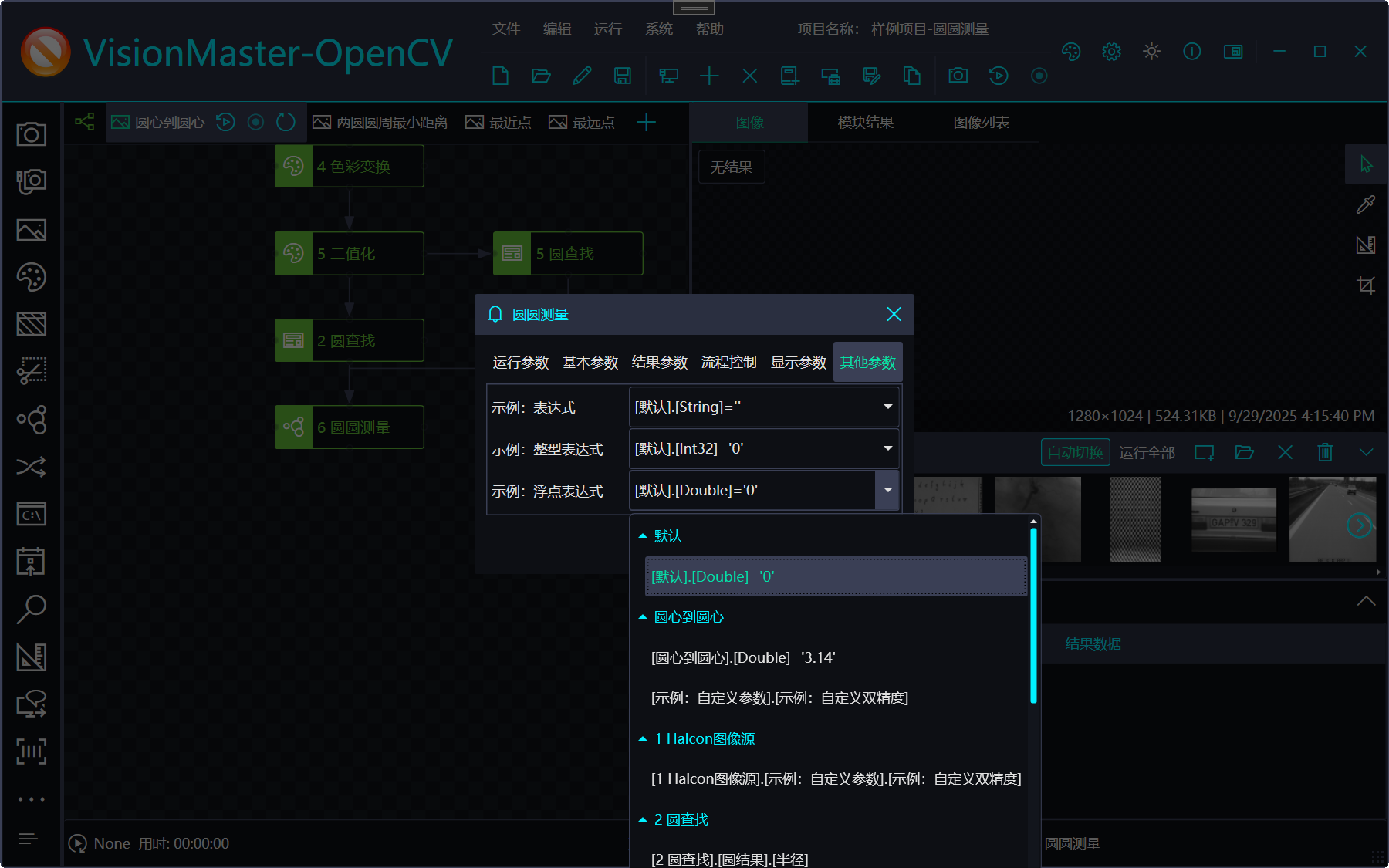

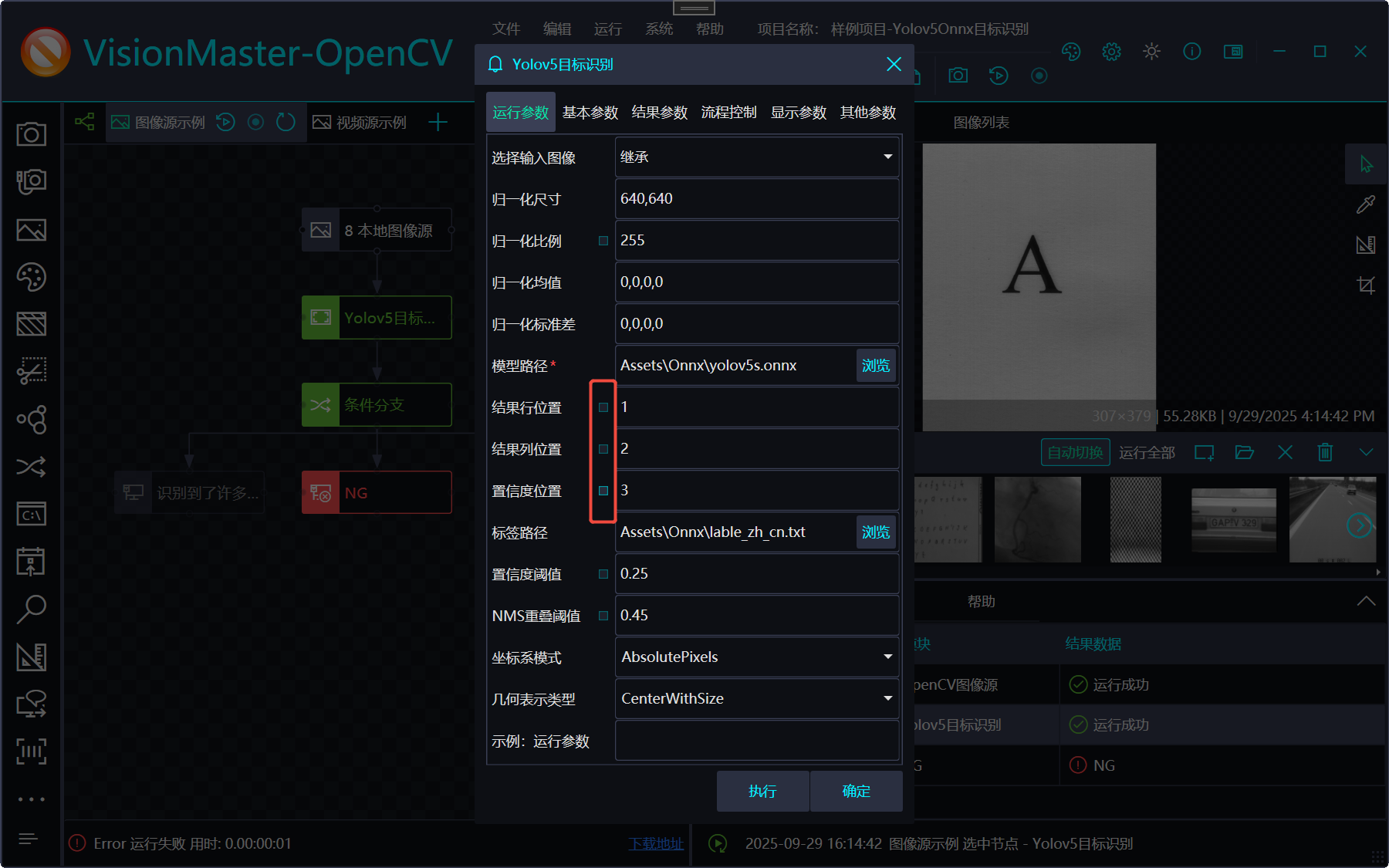

字符串，整型，浮点数参数表达式
输入图像类型参数表达式

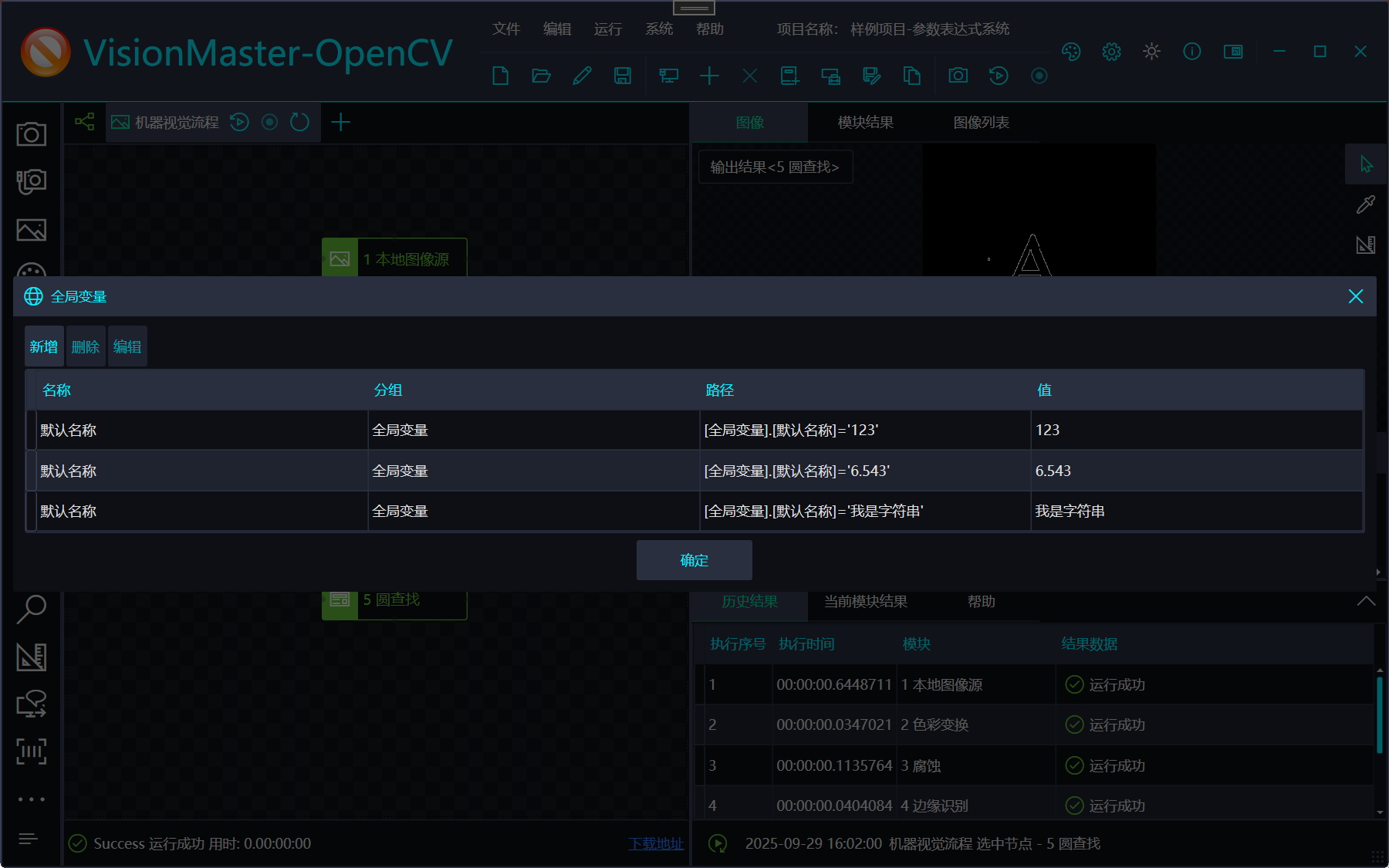

4. 全局参数中心：支持字符串、整型、浮点型三类全局变量统一管理与引用。

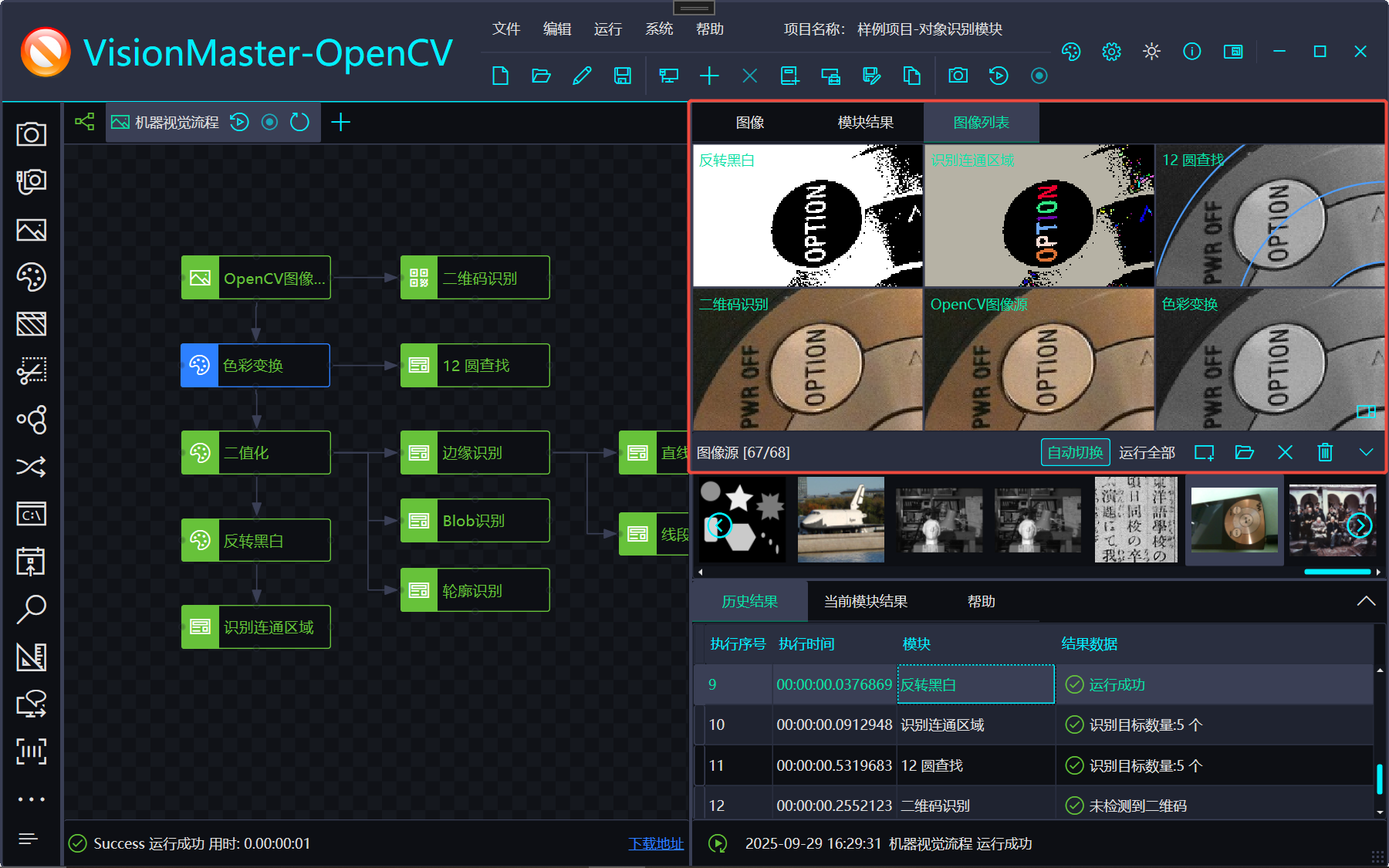

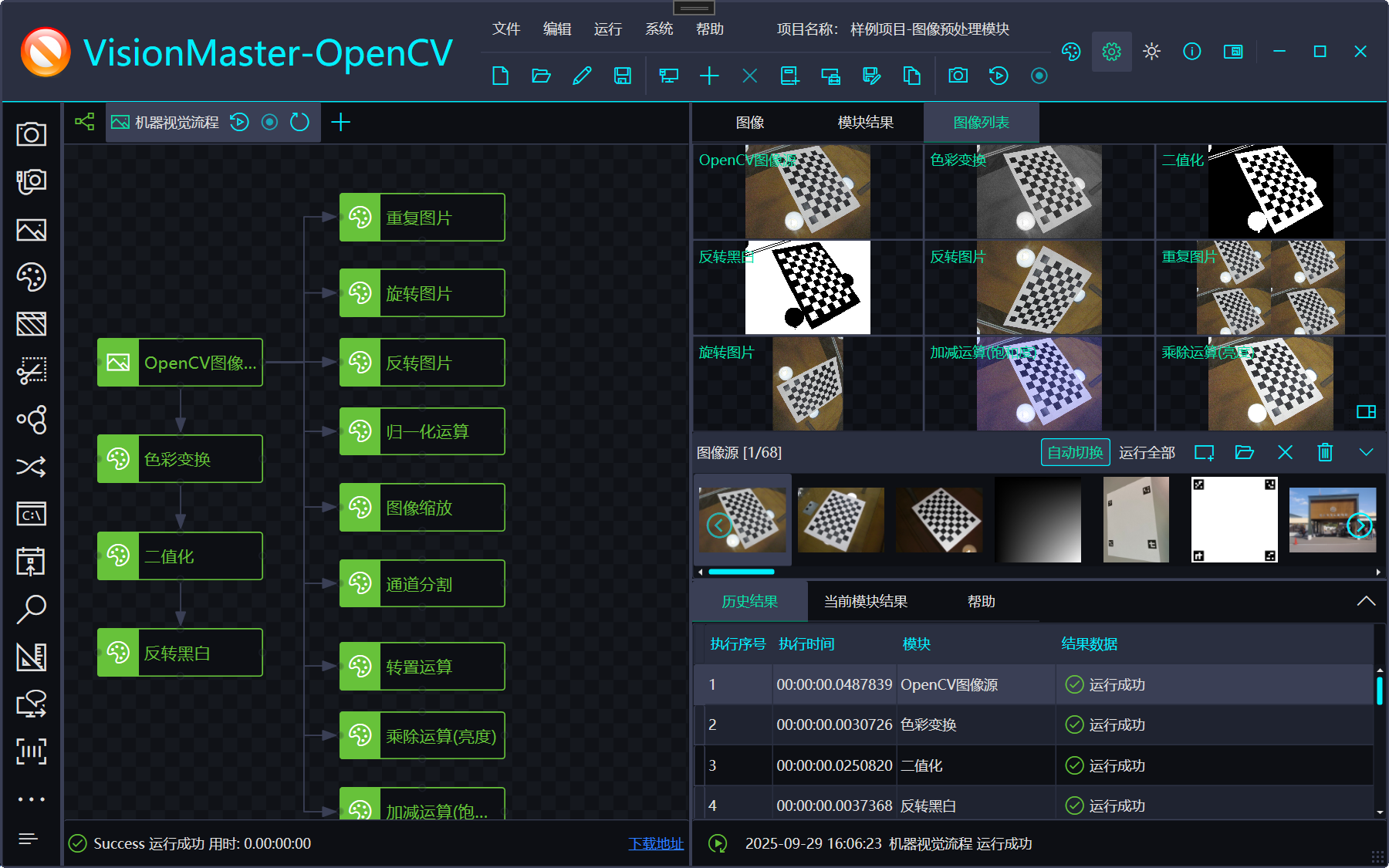

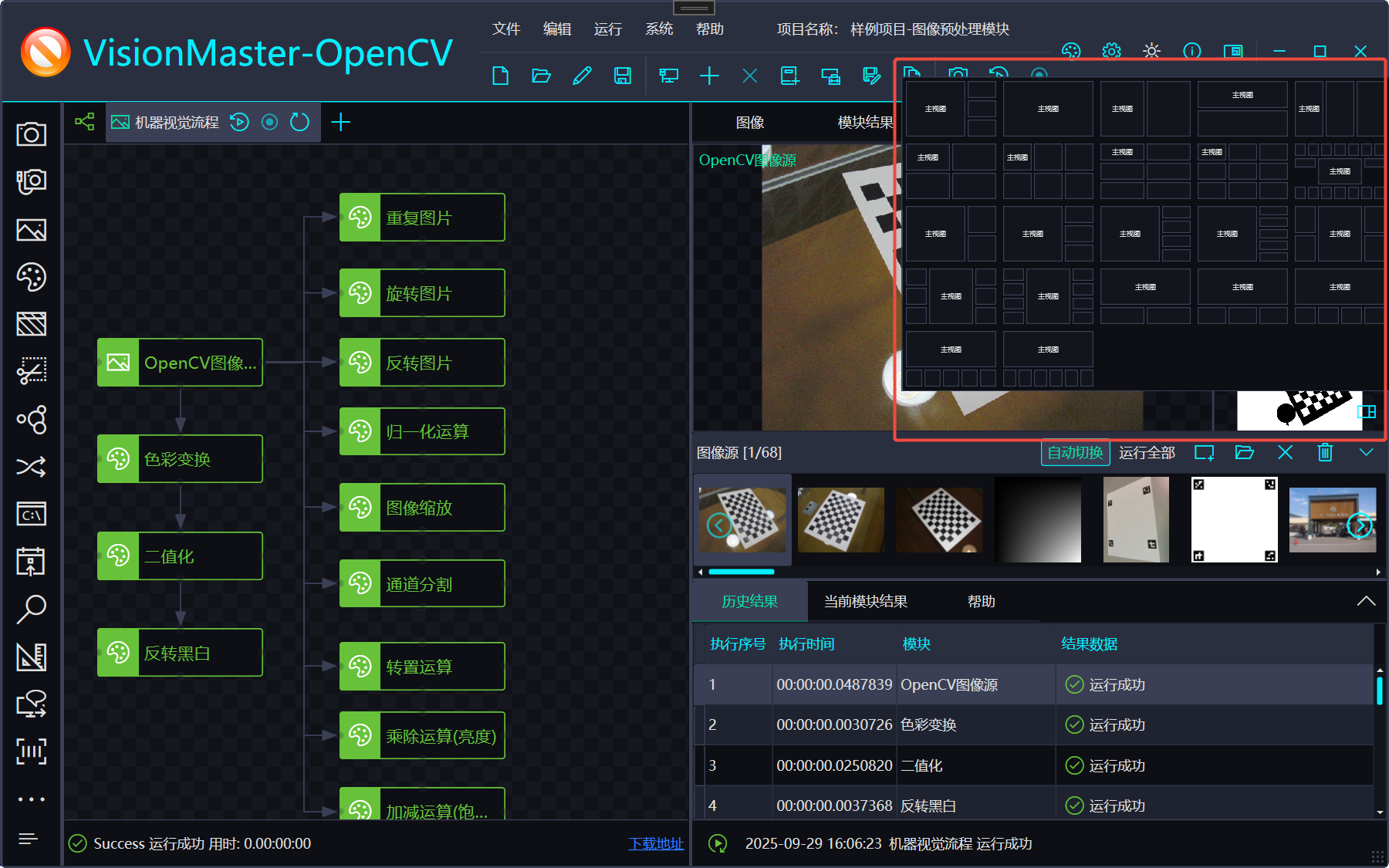

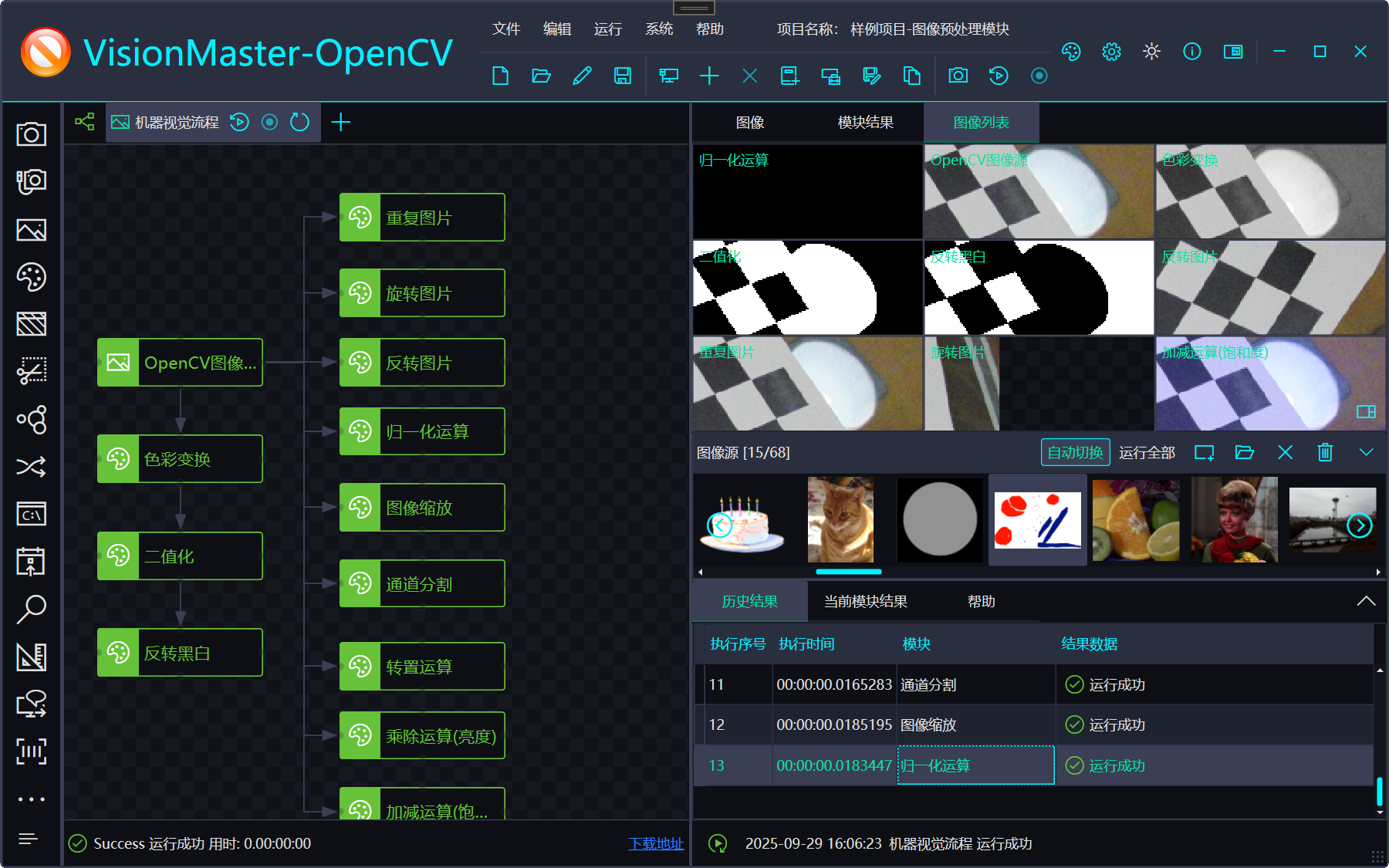

5. 图像列表多布局：提供 22 种布局（含九宫格）、支持同步缩放与多阶段结果对比。

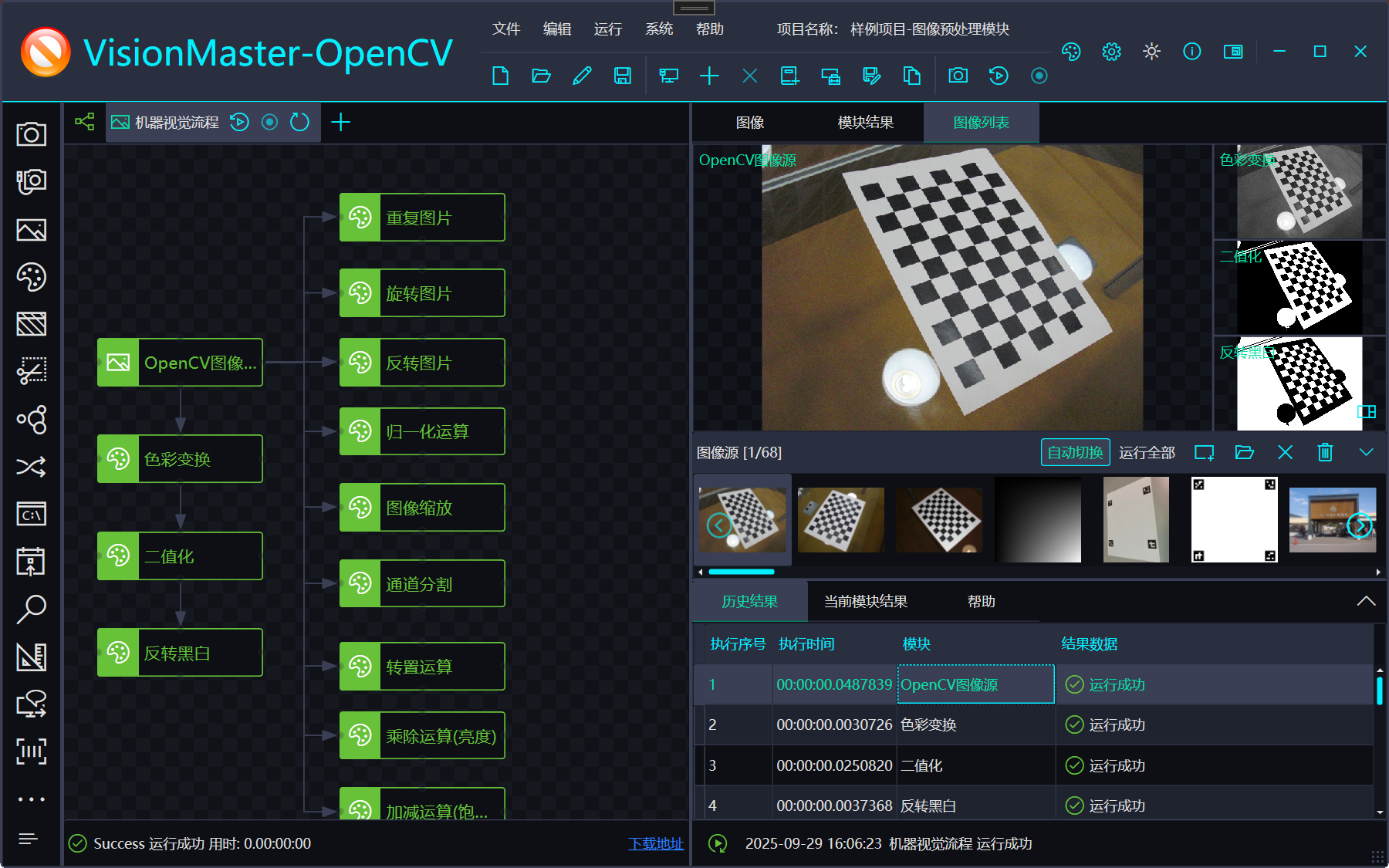

右侧列表布局
九宫格示例
同步缩放平移位置

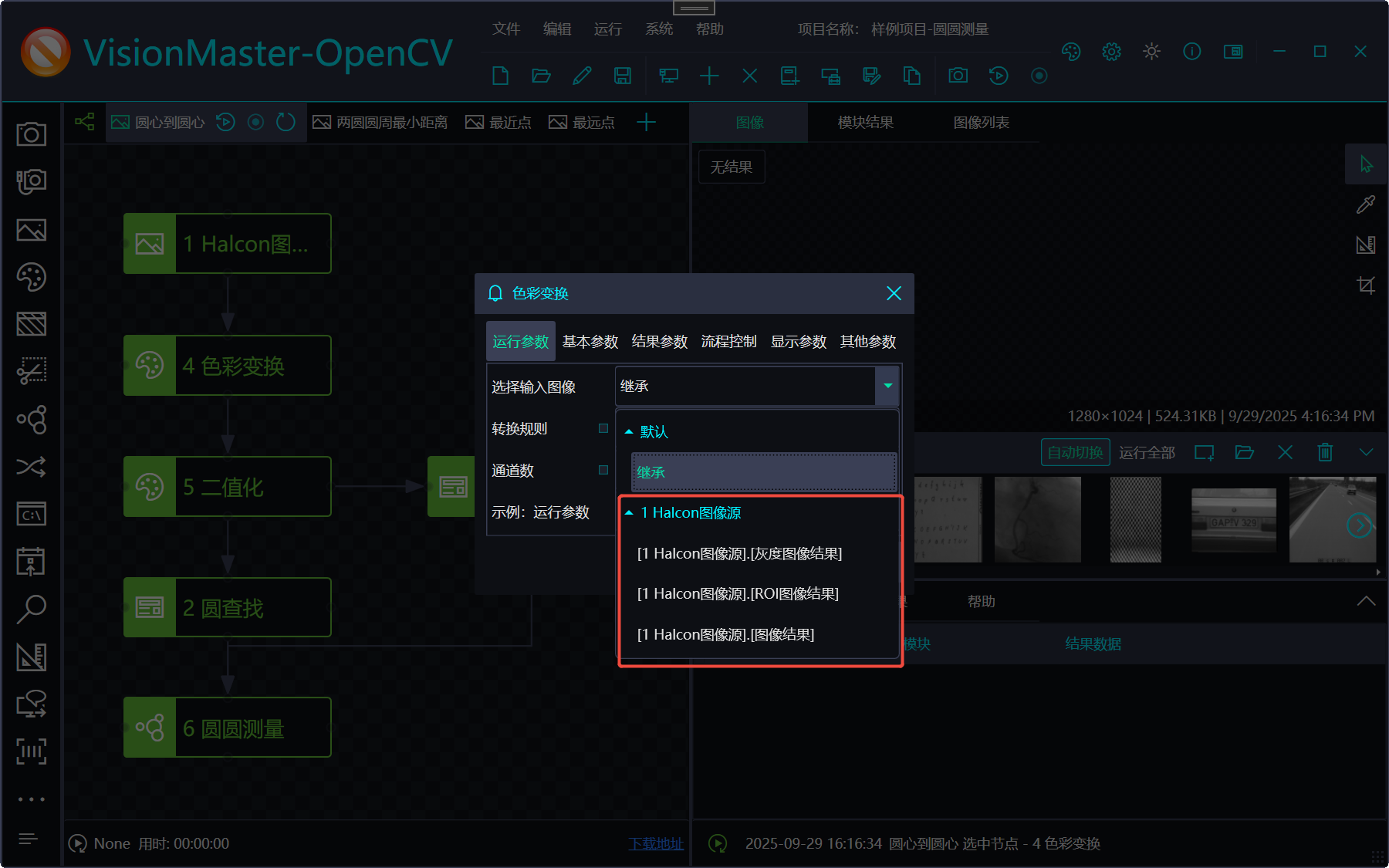

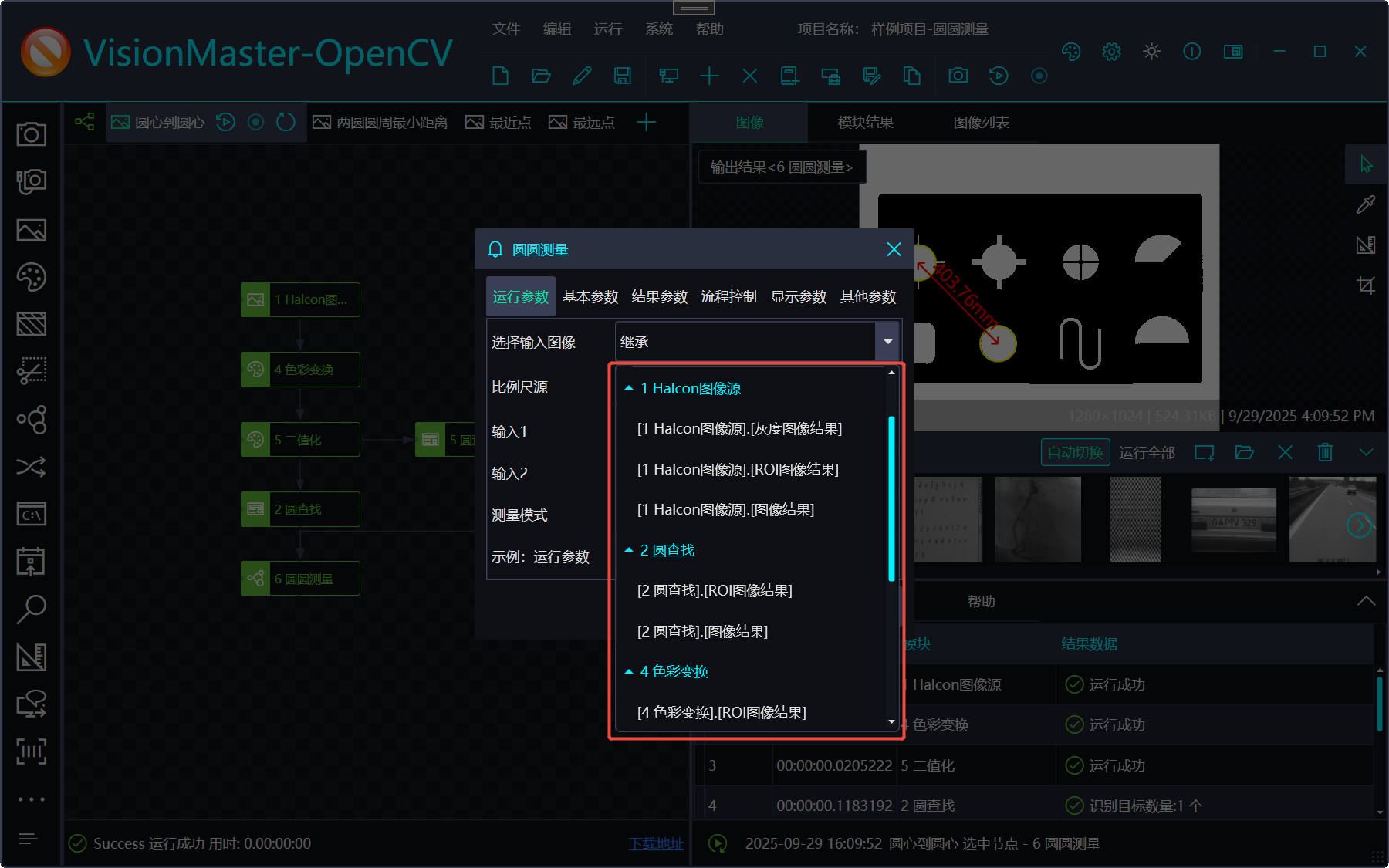

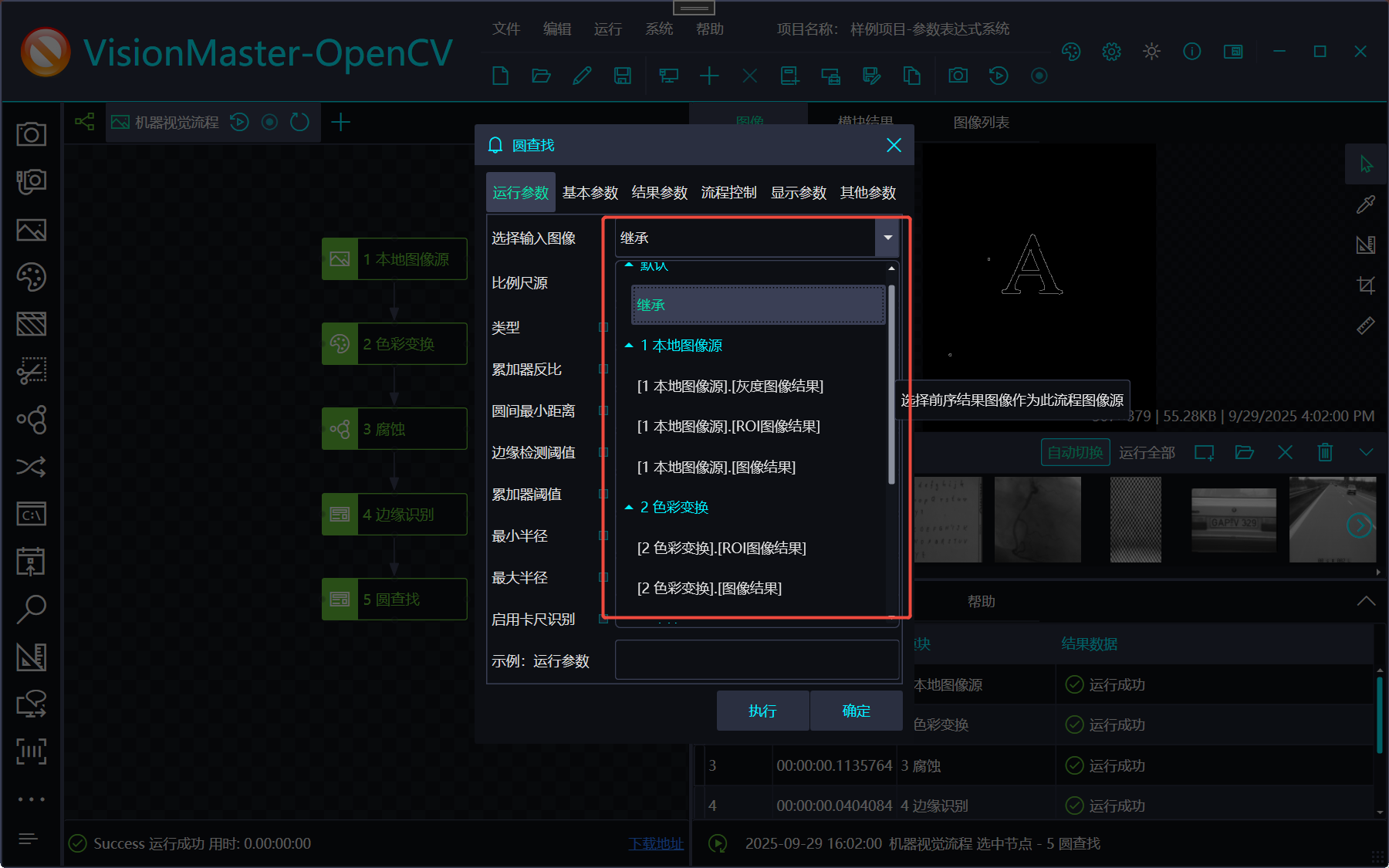

6. 输入图像选择：可在节点中选择前序流程产生的特定图像结果进行继续处理。

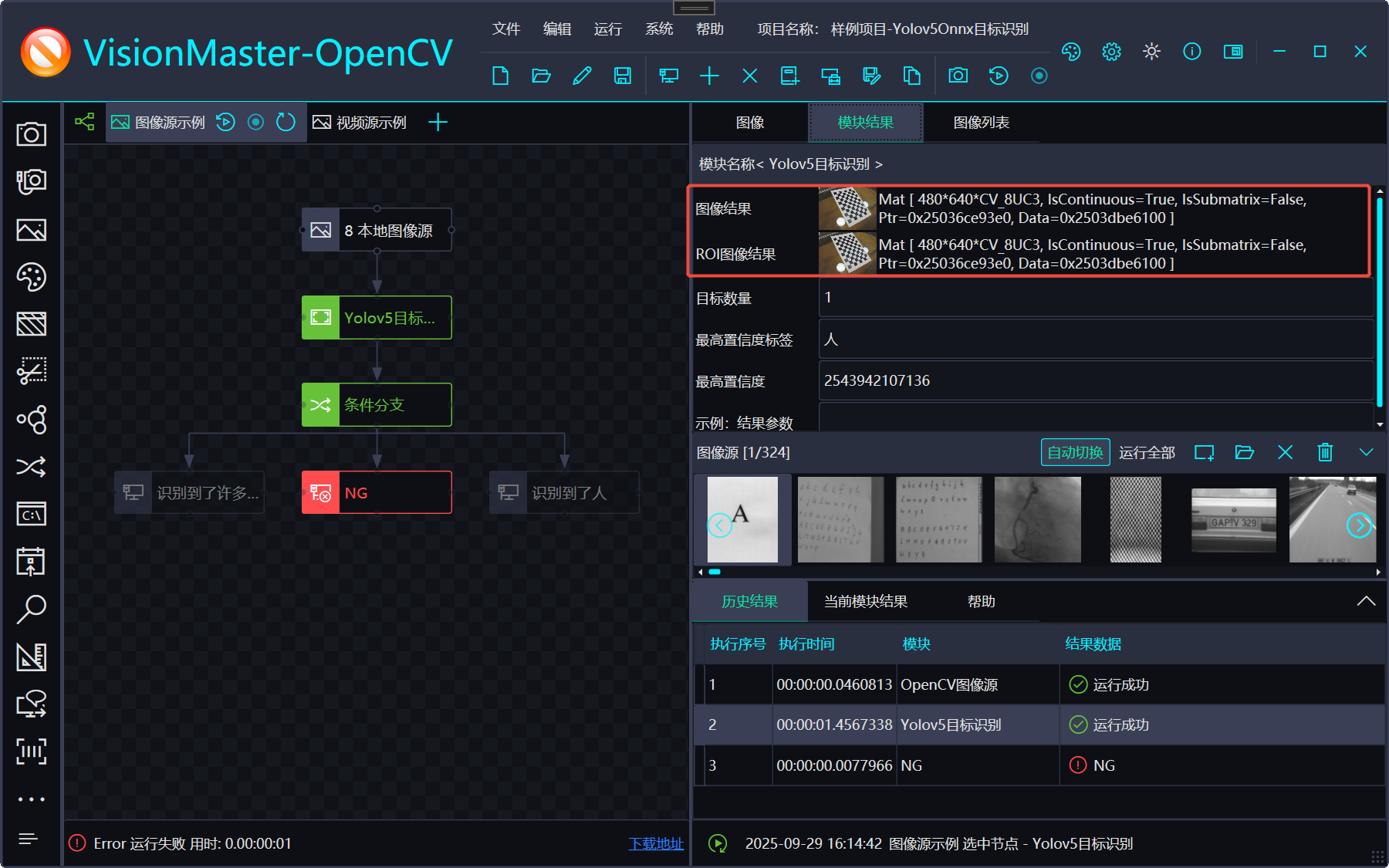

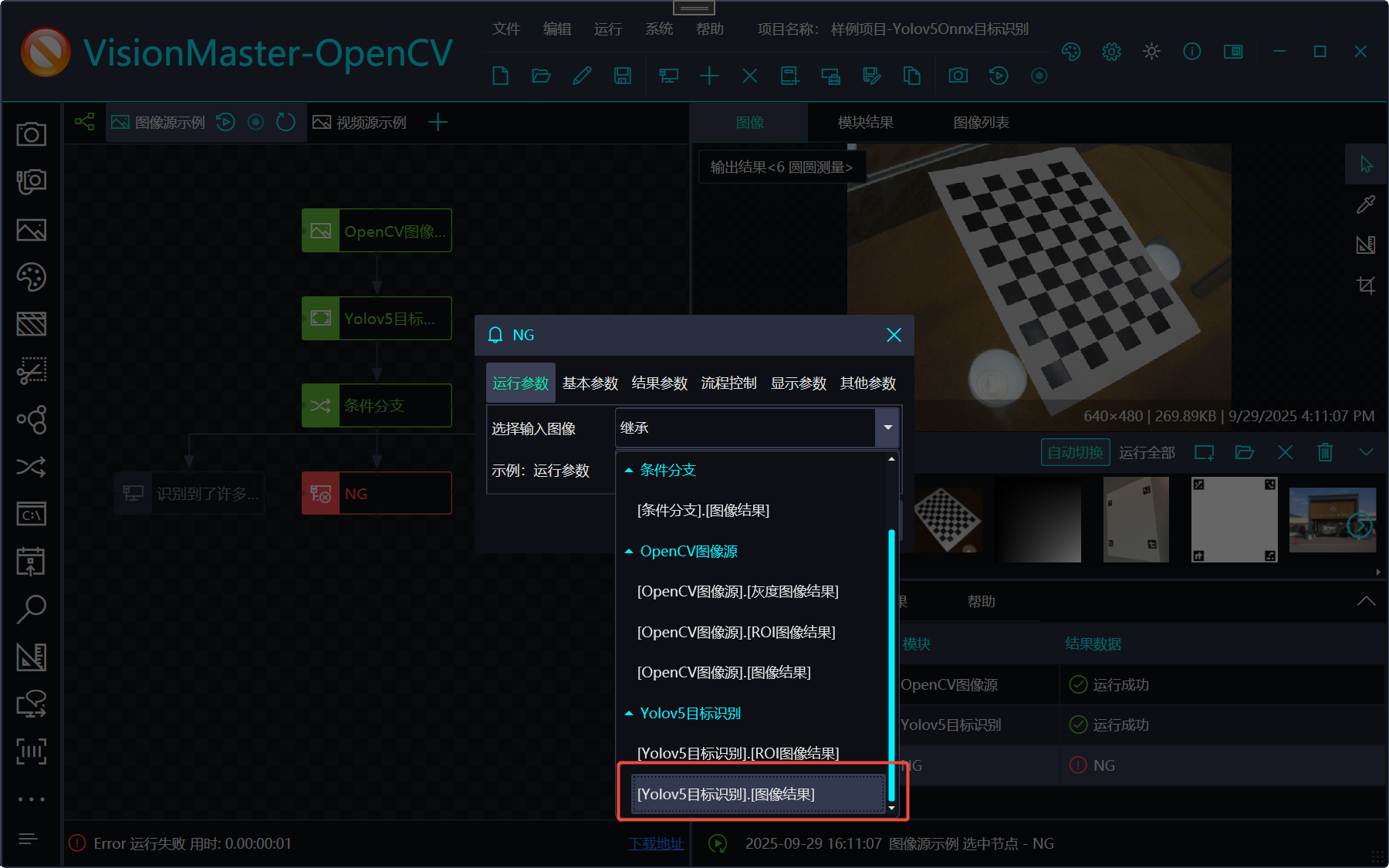

选择输入图像为Yolov5目标识别结果图片
二、流程与配置体系增强
1. 运行/开发双许可控制：区分运行环境与开发权限，防止未授权分发与恶意传播，注册部分不包含在源码里。
2. 流程图样式与交互升级：支持节点替换（保留上下游连接）、视觉样式优化。
3. OpenCV 升级至 4.11.0：获得新算子与性能提升。
4. 设置页新增“恢复默认”操作（支持快速重置环境配置）。
5. 设置页->结果参数：新增图像结果、ROI 结果显示。

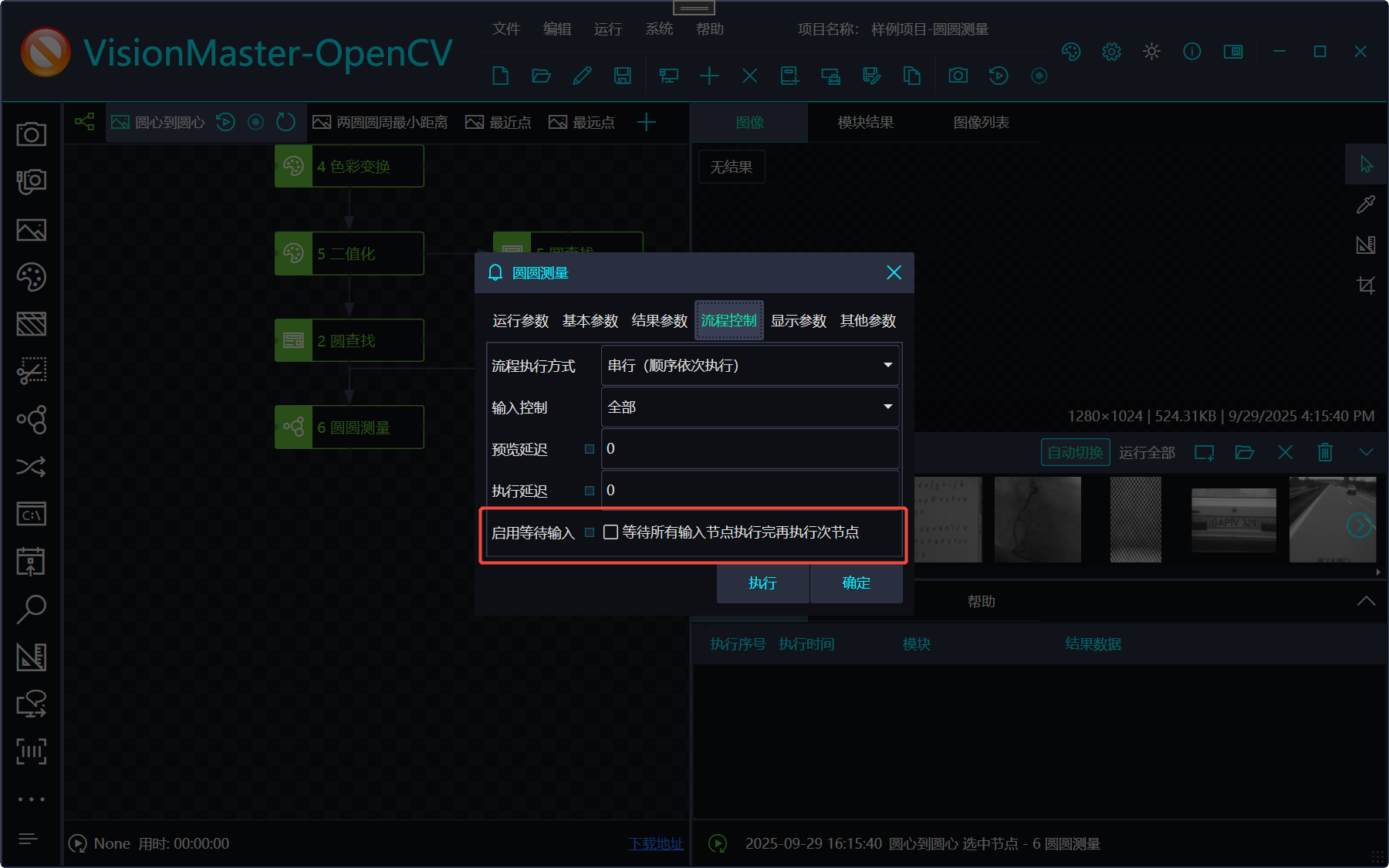

6. 设置页->流程控制：新增“等待全部前序流程完成再执行”选项（解决多前驱同步问题）。

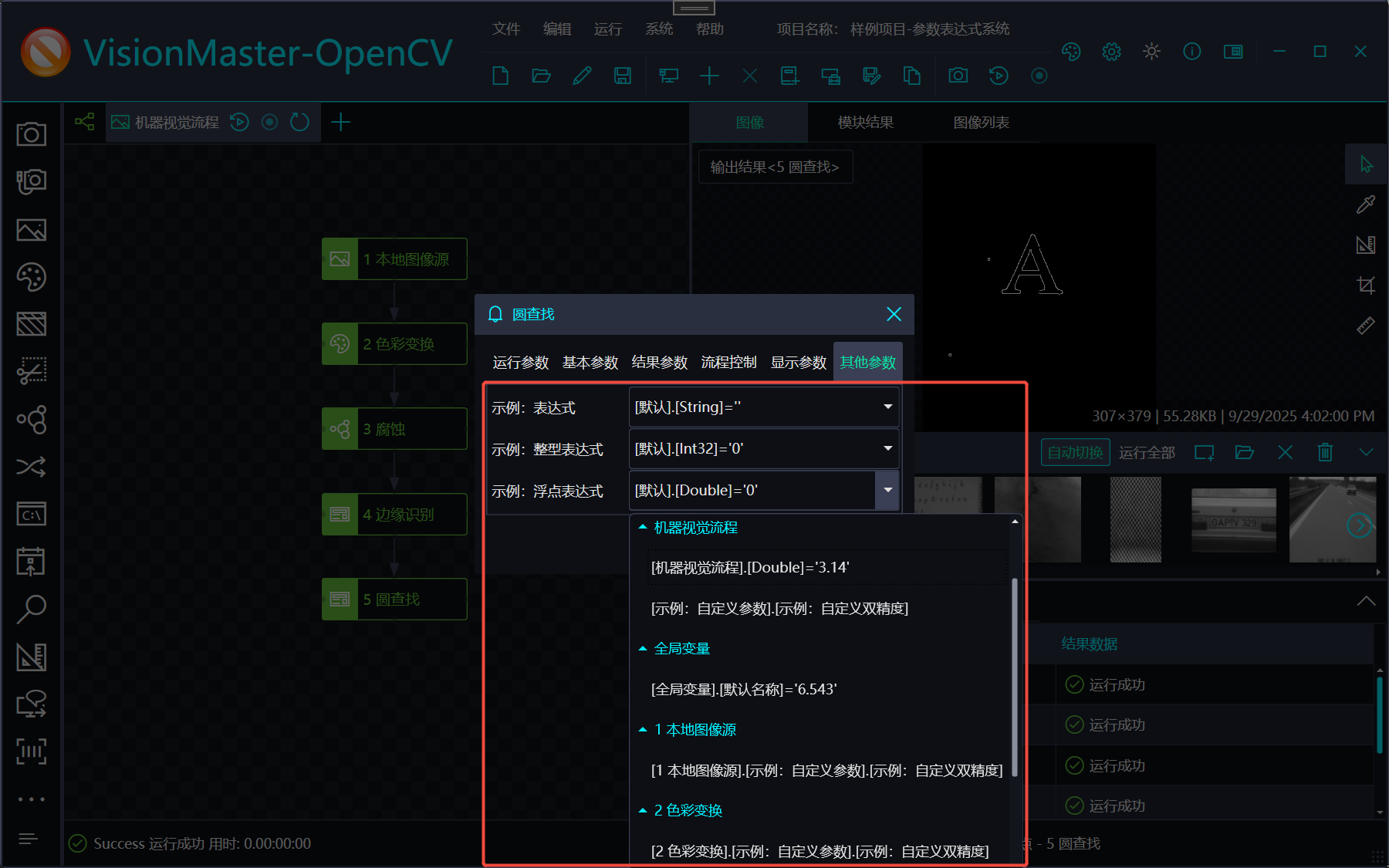

7. 设置页->其他参数：提供字符串/整型/浮点型表达式传递示例。
8. 图像源输出扩展：统一提供原图、灰度图、ROI 图三类结果供后续节点选择。
三、节点与流程控制扩展
1. 测量节点族：几何创建、圆圆测量、线圆测量、线线测量、点圆测量、点线测量、点点测量。

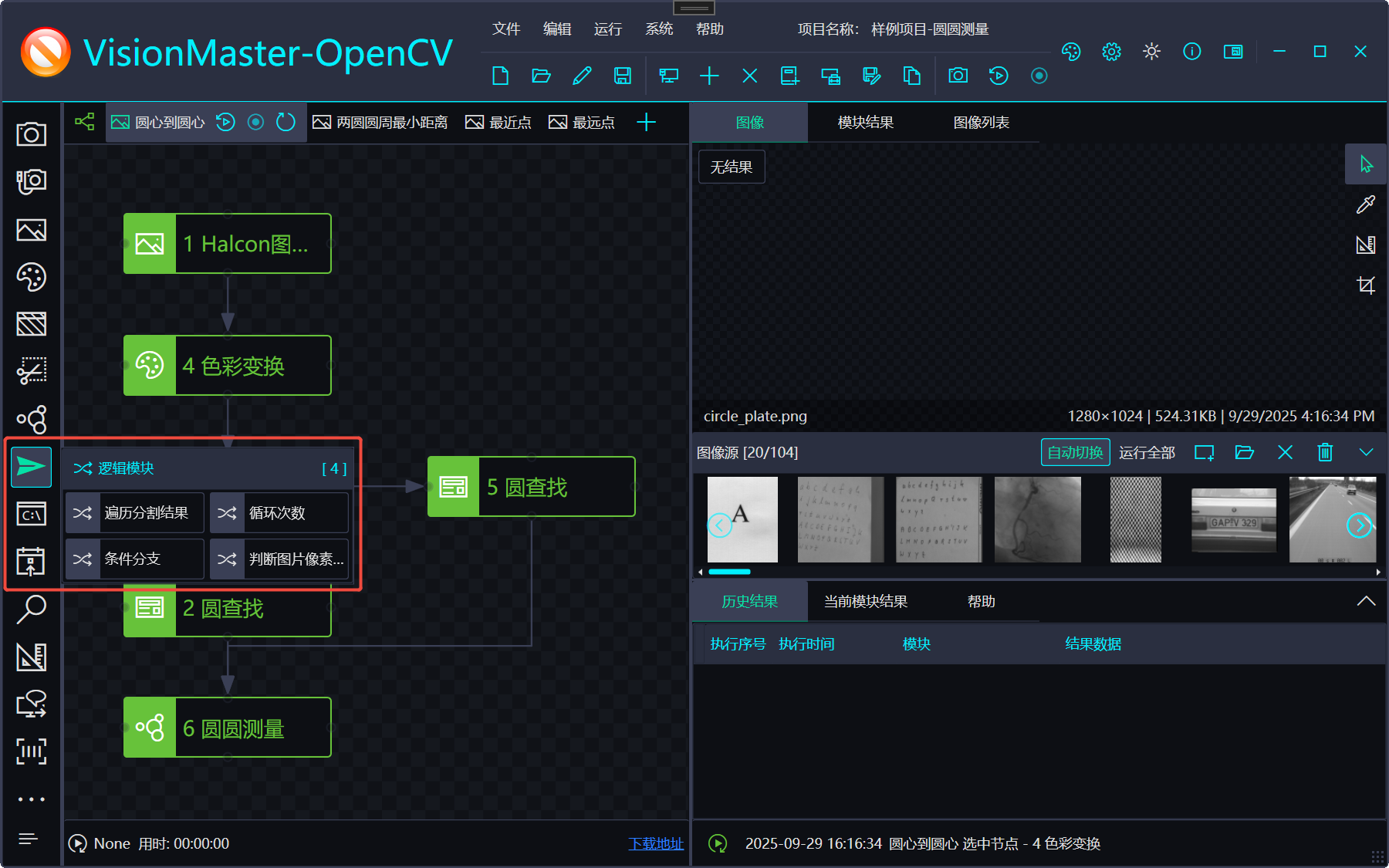

2. 逻辑控制节点：遍历分割结果、循环次数控制（增强分支与迭代能力）。

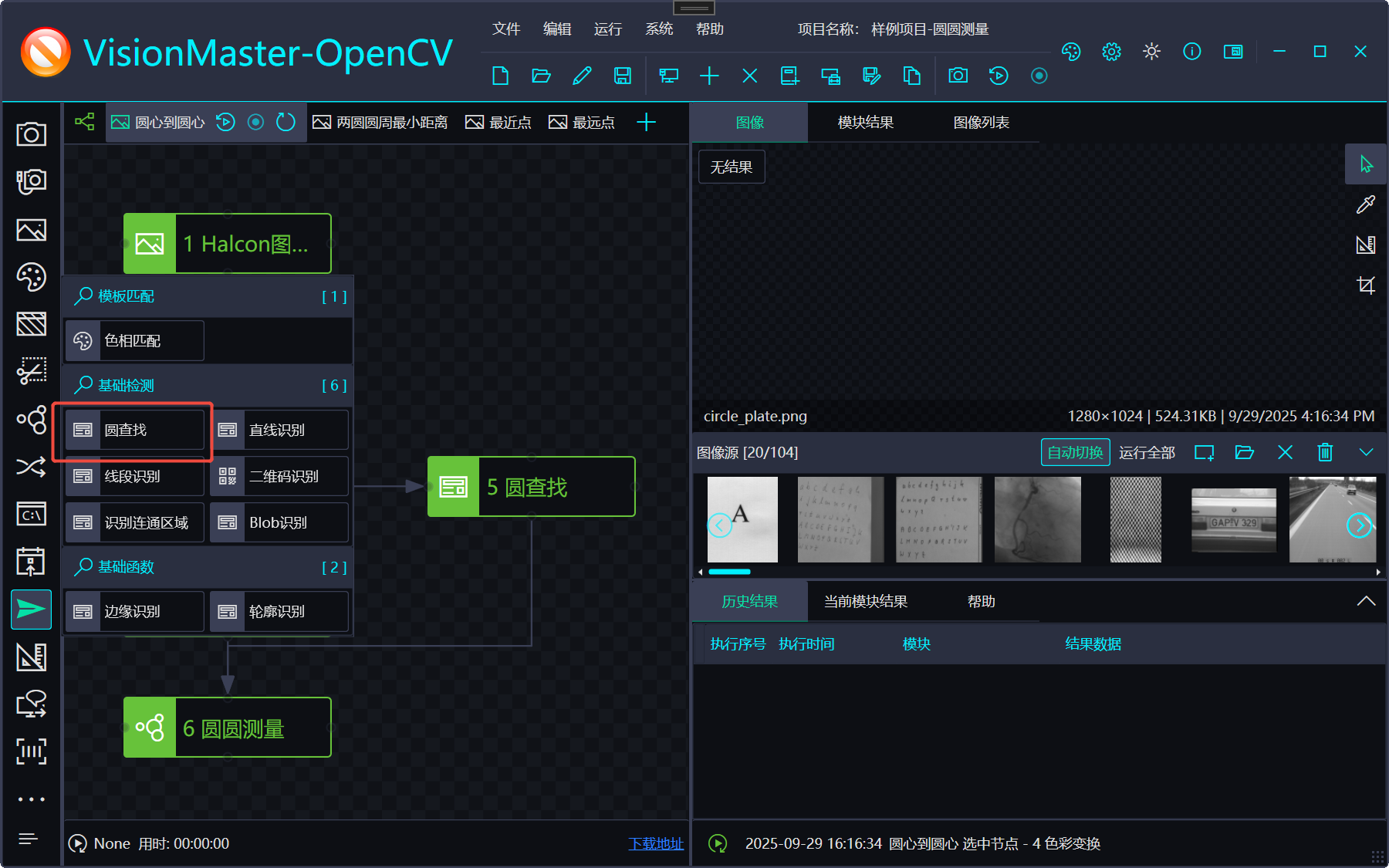

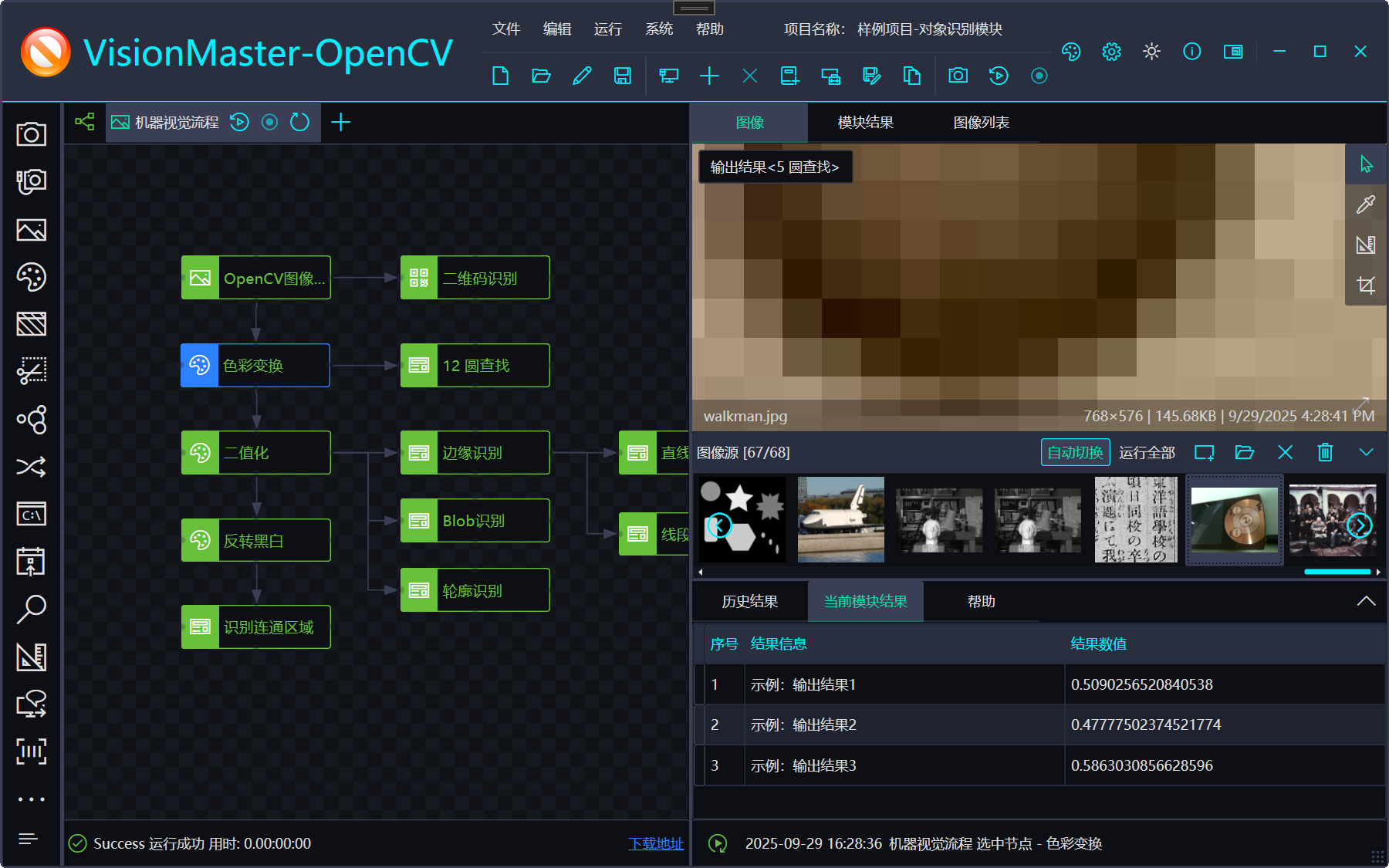

3. 圆查找节点：用于快速检测与定位圆形要素。
4. 海康相机节点：与设备管理集成，支持图像采集链路统一接入。
四、绘制与辅助工具

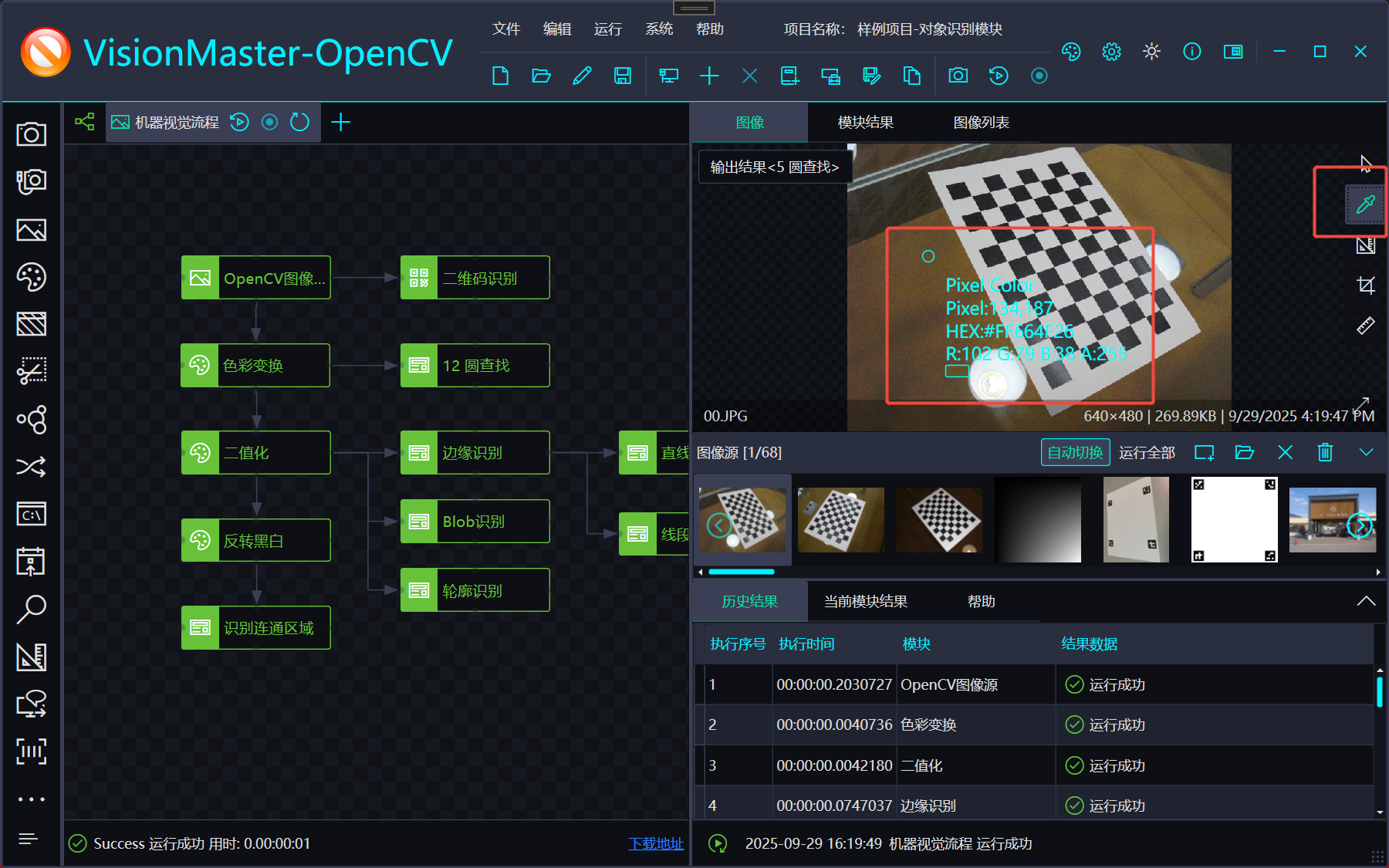

1. 颜色吸管：支持拾取像素颜色用于后续规则或阈值设定。
2. 长度卡尺工具：辅助标定与尺寸估算。
3. 图像源比例尺绘制：支持实际尺寸视觉标注展示。
五、可视化与交互优化
1. ROI绘制与显示方式重构：提升编辑精度与显示一致性。

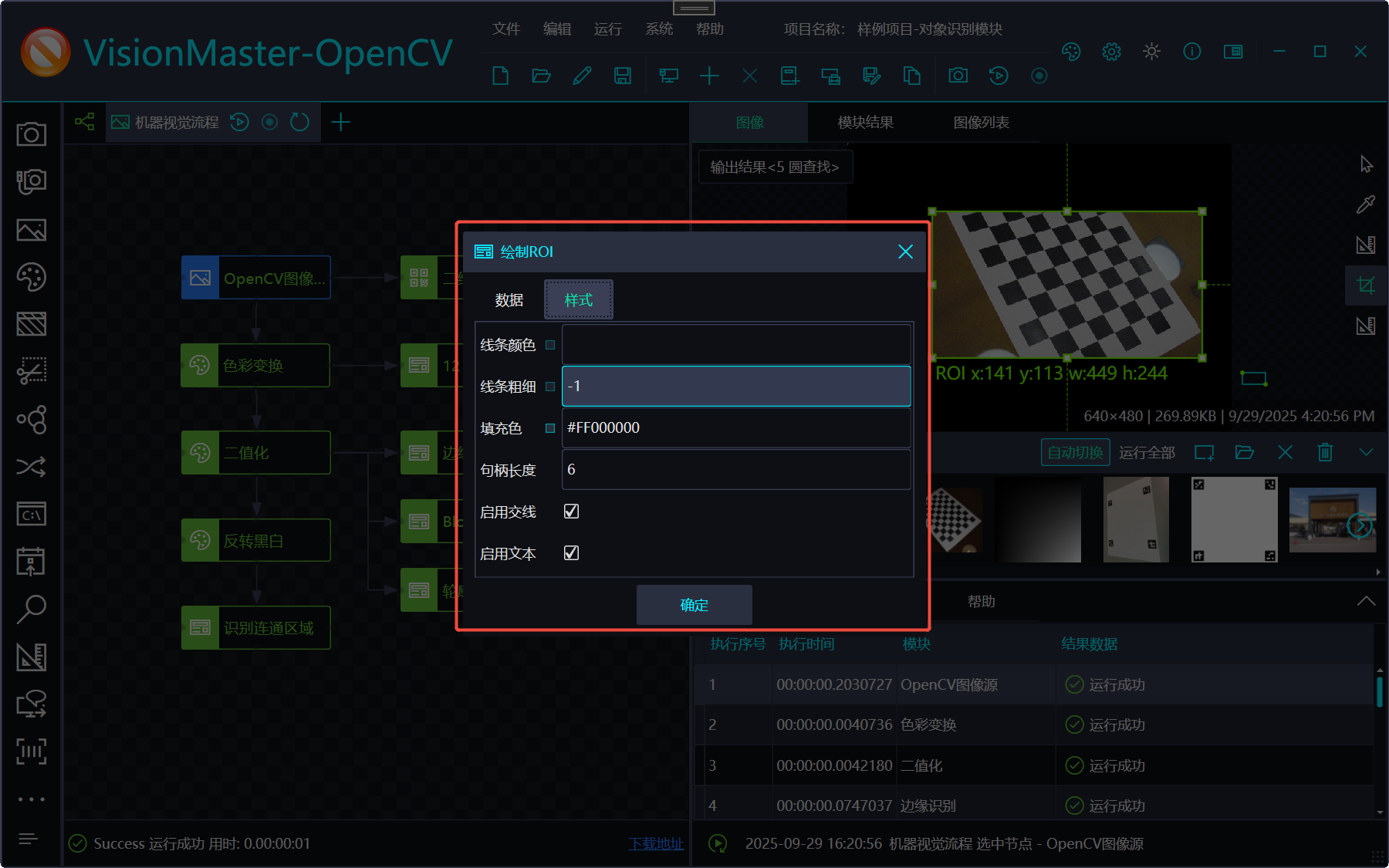

双击工具设置绘制样式（如图设置了ROI填充黑色背景）
2. ROI识别区域可传递：支持在多节点间复用区域定义。

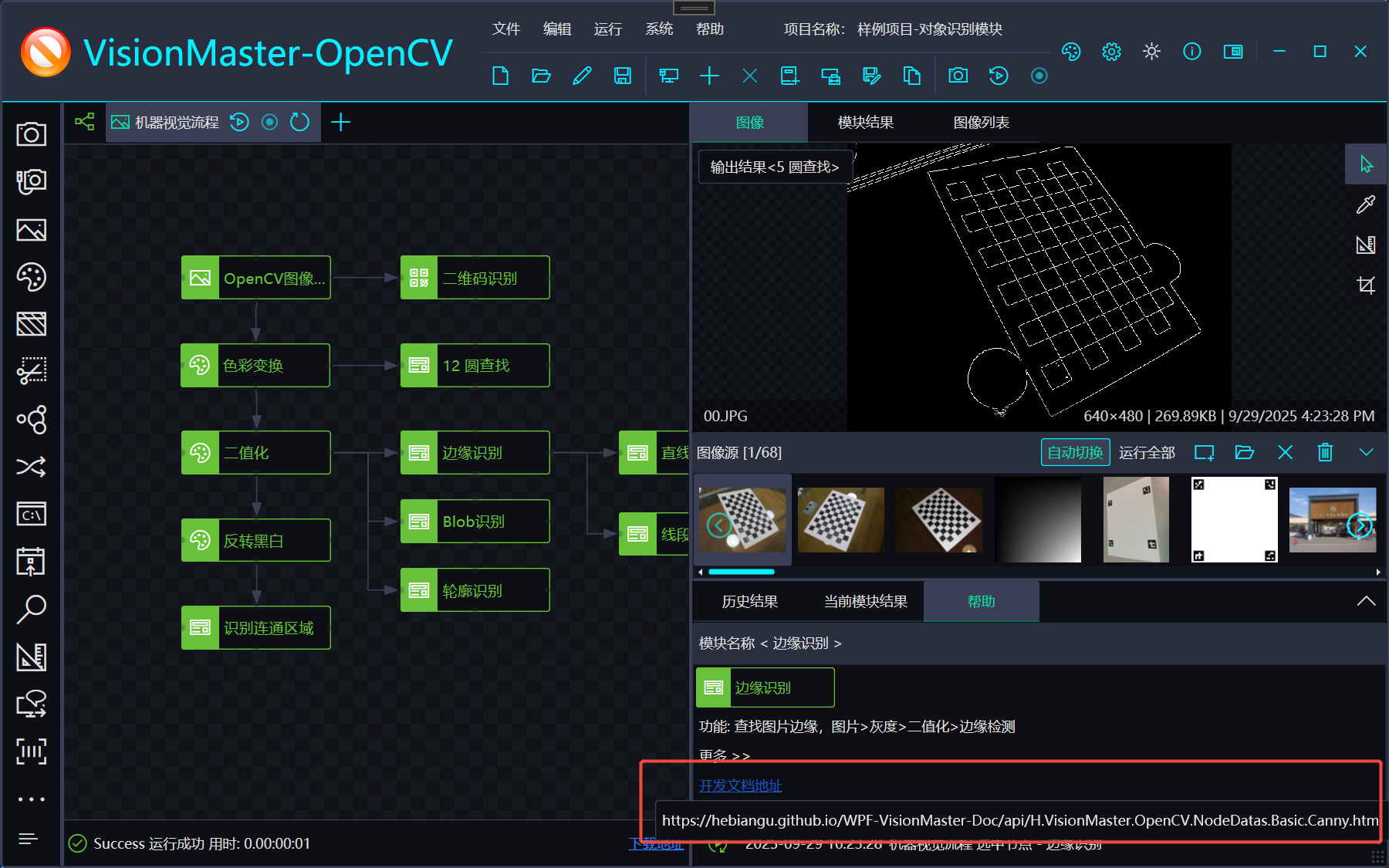

3. 帮助功能直达在线文档（减少查找成本）。
4. 识别结果绘制：改为矢量方式，支持显示尺寸信息；交互优化（单击高亮、双击定位、鼠标悬停高亮）。
矢量图，放大不失真，粗细和显示文本自动变化

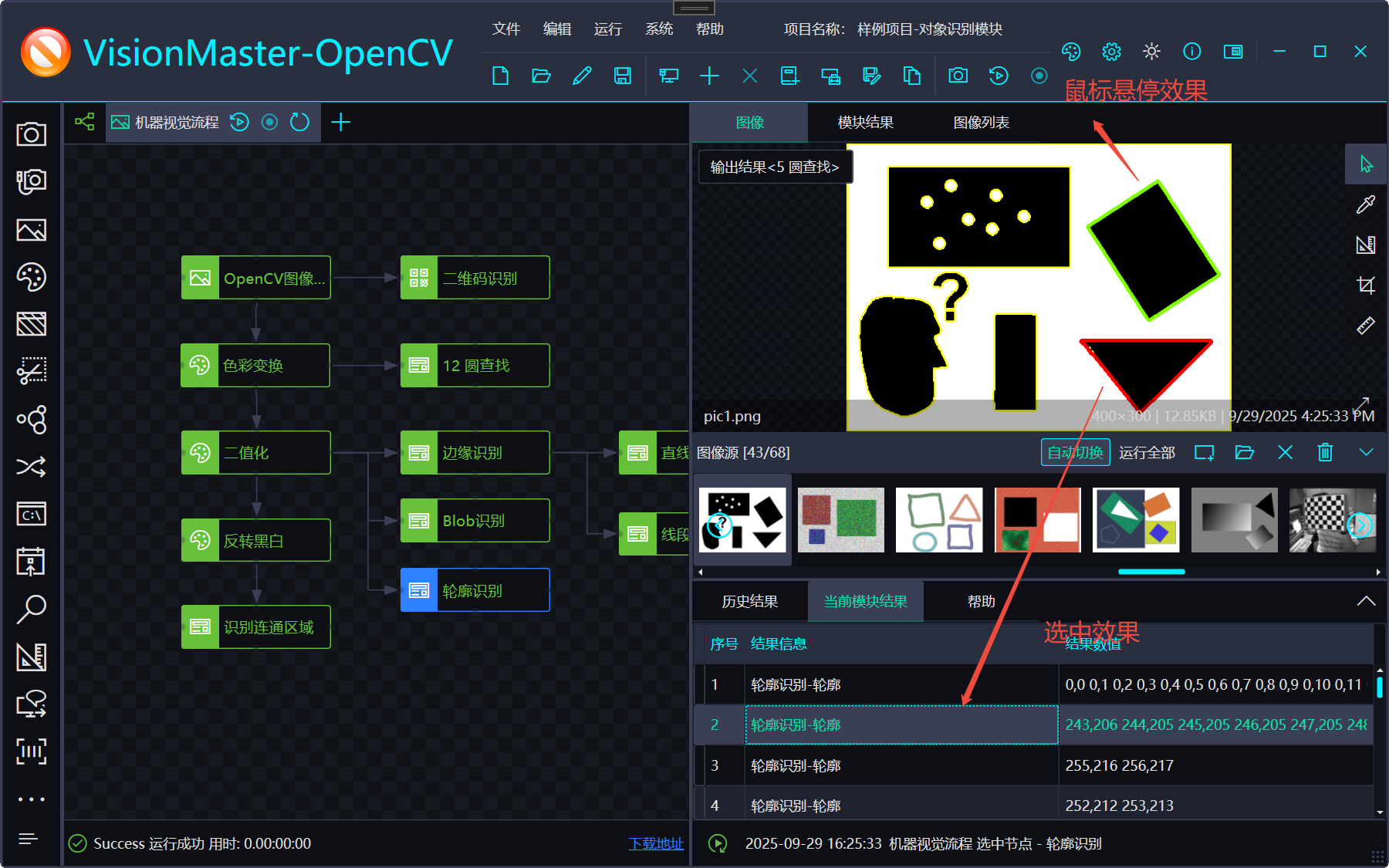

选中效果红色，鼠标悬停绿色高亮，显示文本
5. 图像显示管线：采用更高效的像素块渲染方式。
6. 多布局预览配合同步缩放增强调试效率。
变更摘要（相对上一版本 2.0.0）
+ 新：测量体系、海康相机、参数表达式、全局参数、多布局预览、输入图像选择
+ 强：许可控制、流程节点替换、OpenCV 升级
+ 优：ROI 绘制与复用、识别结果矢量显示、图像渲染性能
+ 扩：逻辑循环节点、圆查找、辅助绘制工具集
其他优化：

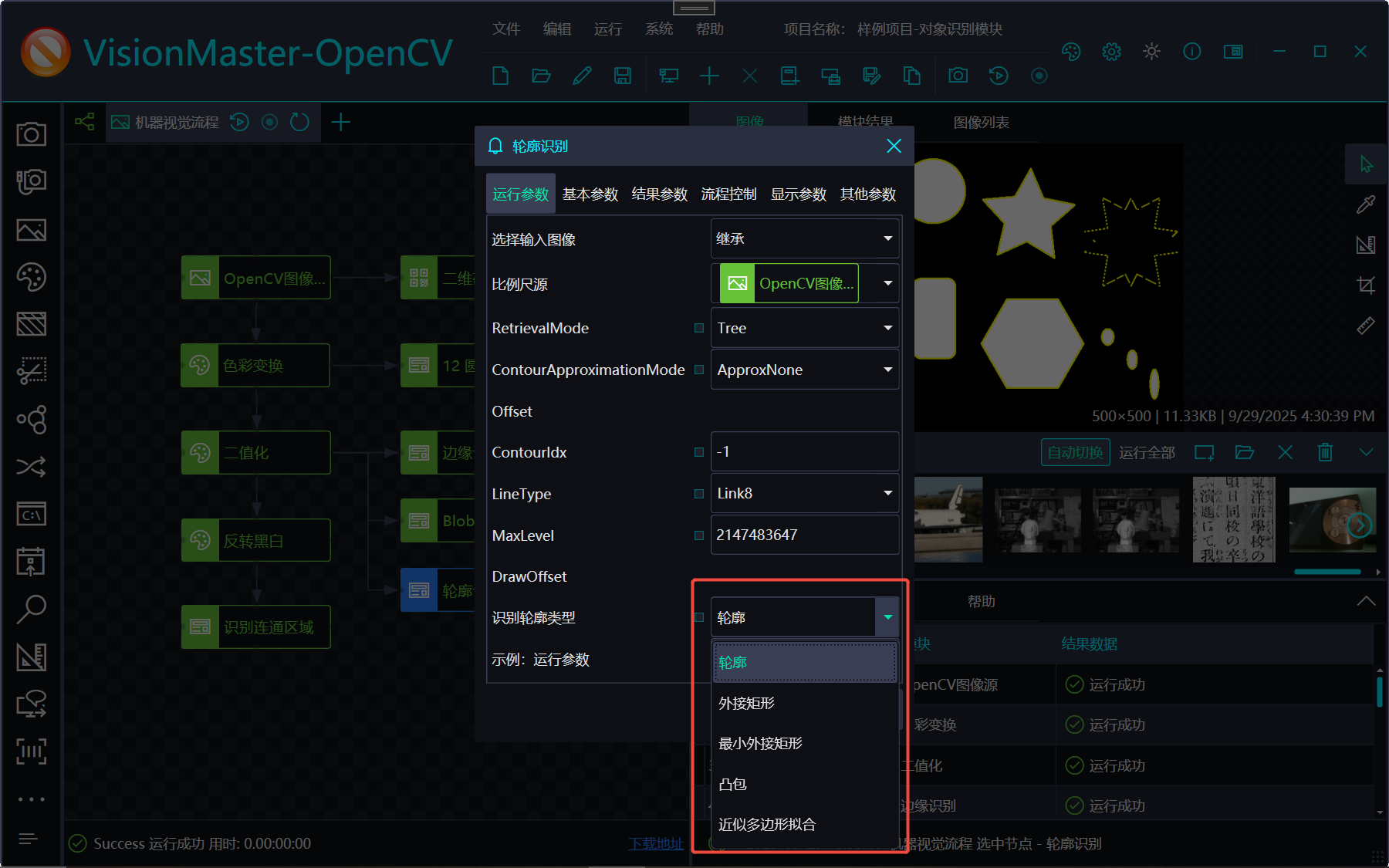

1.轮廓识别：轮廓识别类型显示优化；

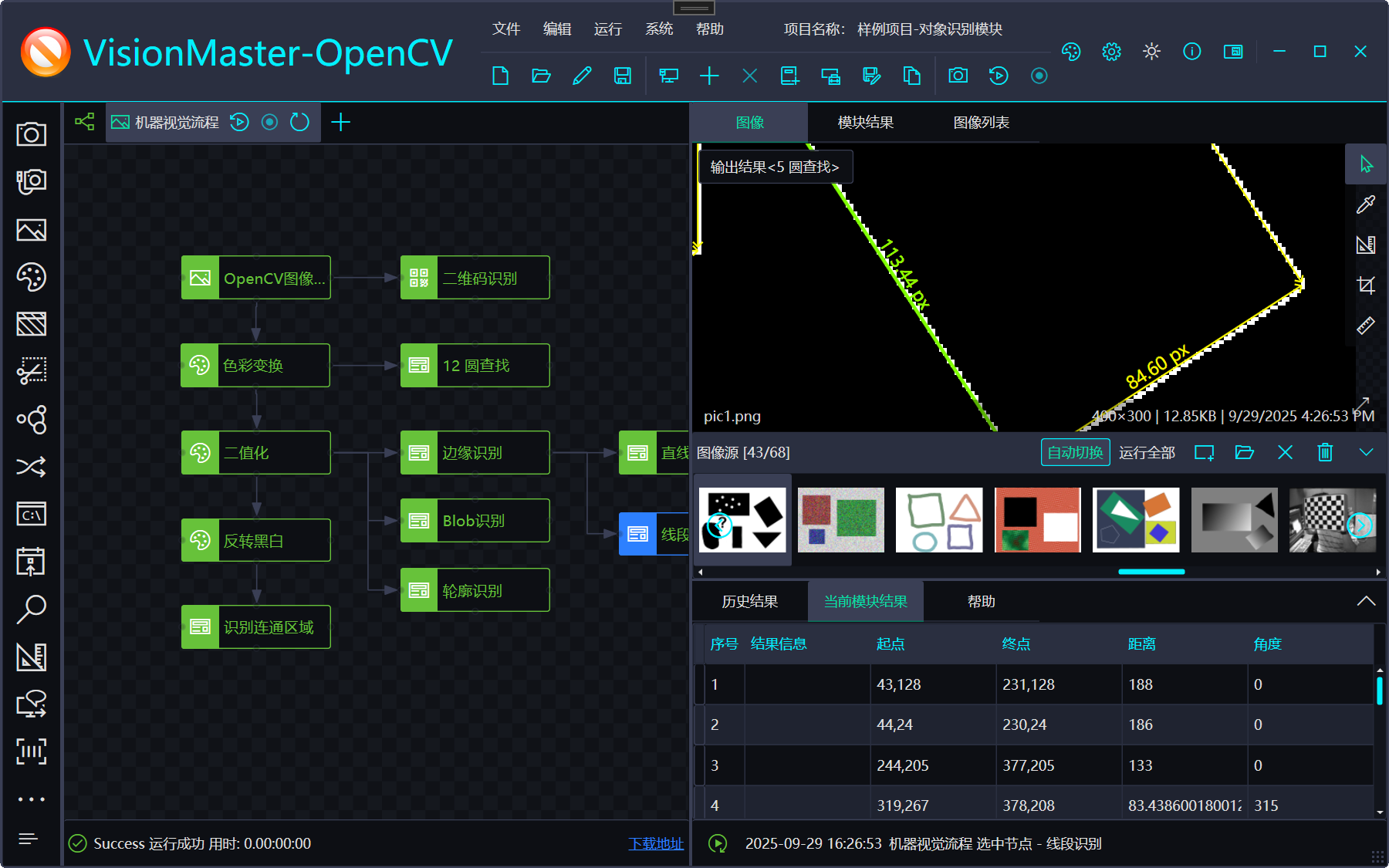

2.线段识别：增加卡尺识别线段;

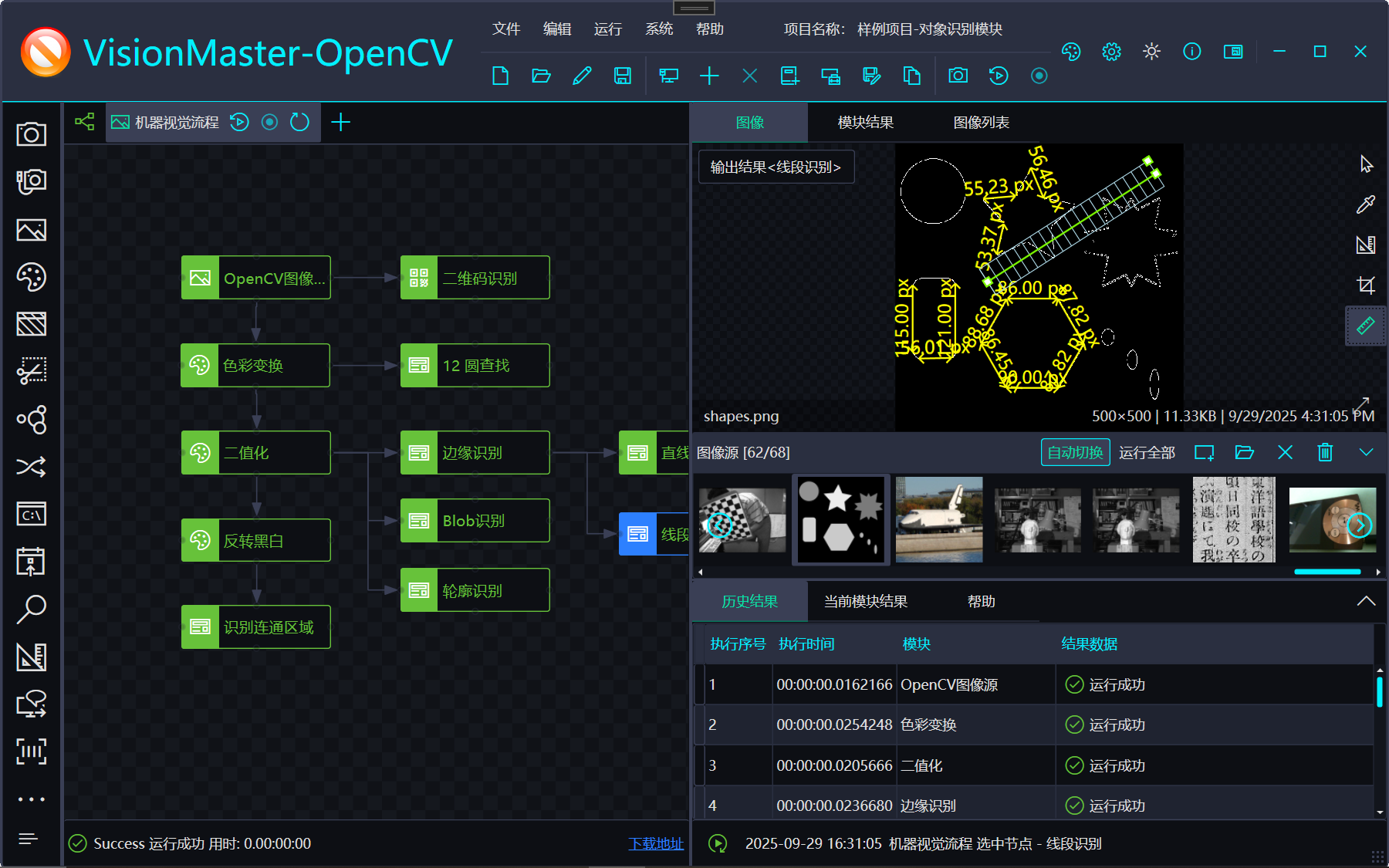

3.线段识别：优化显示，设置了比例尺寸显示实际长度值，否则显示像素值

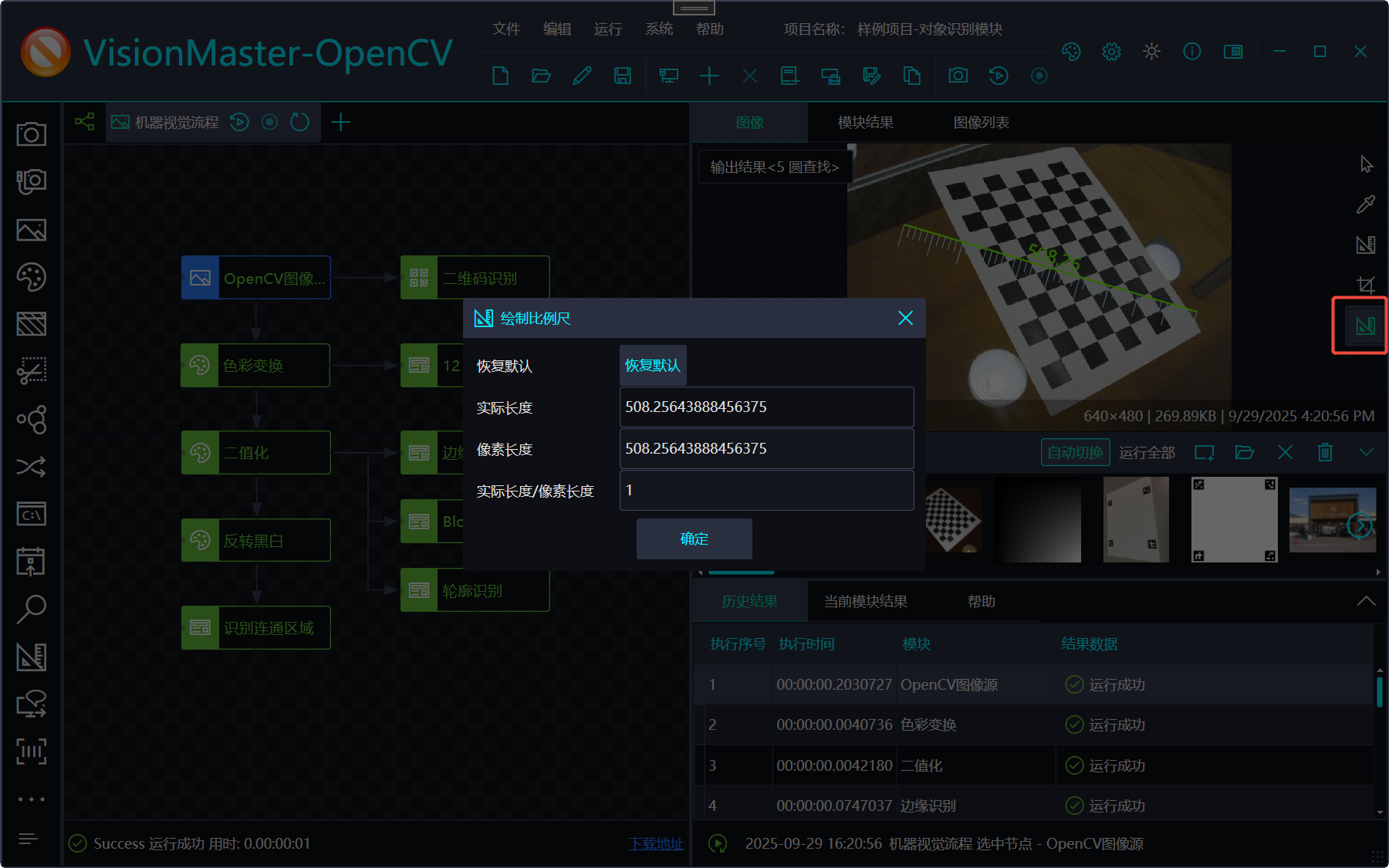

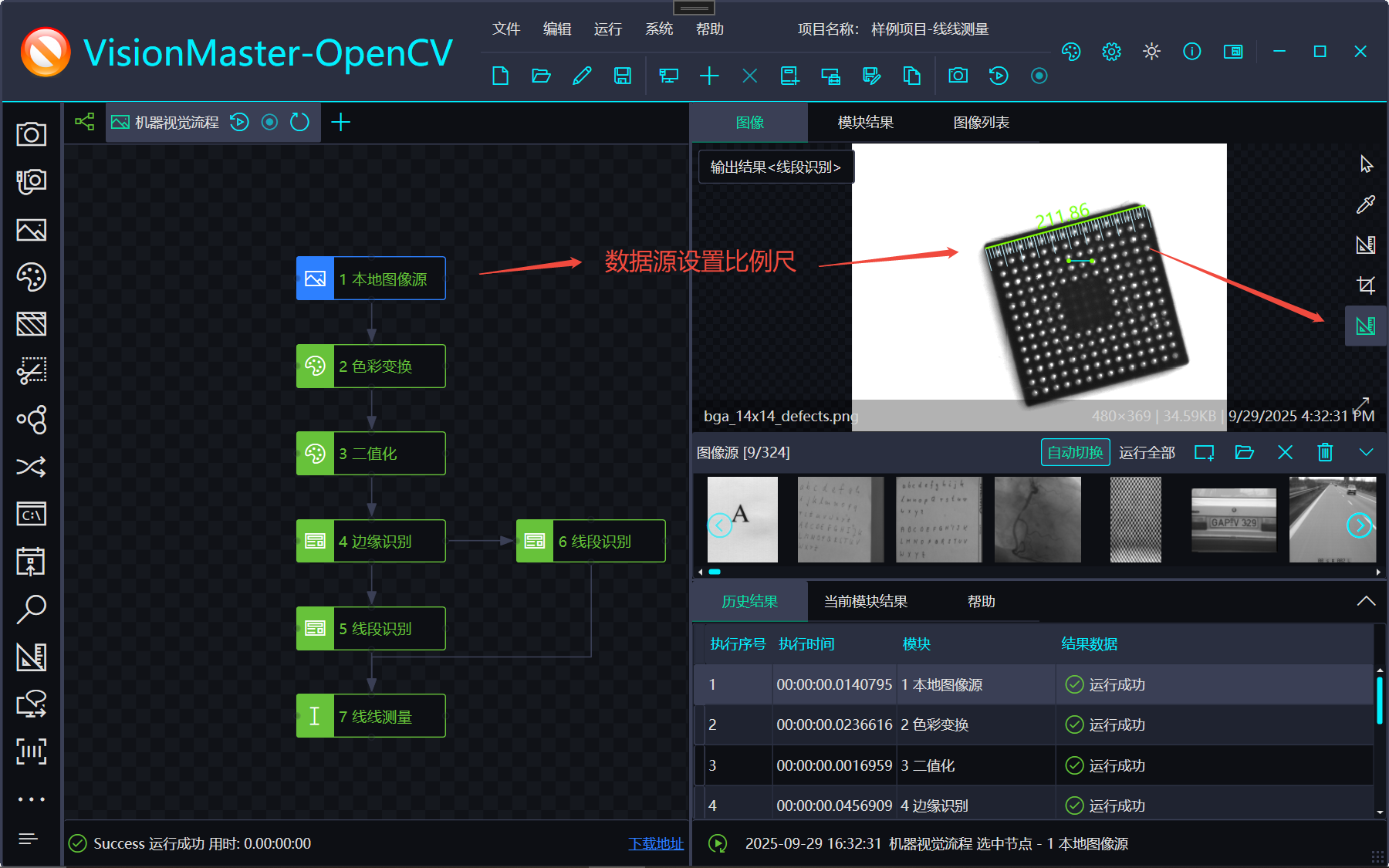

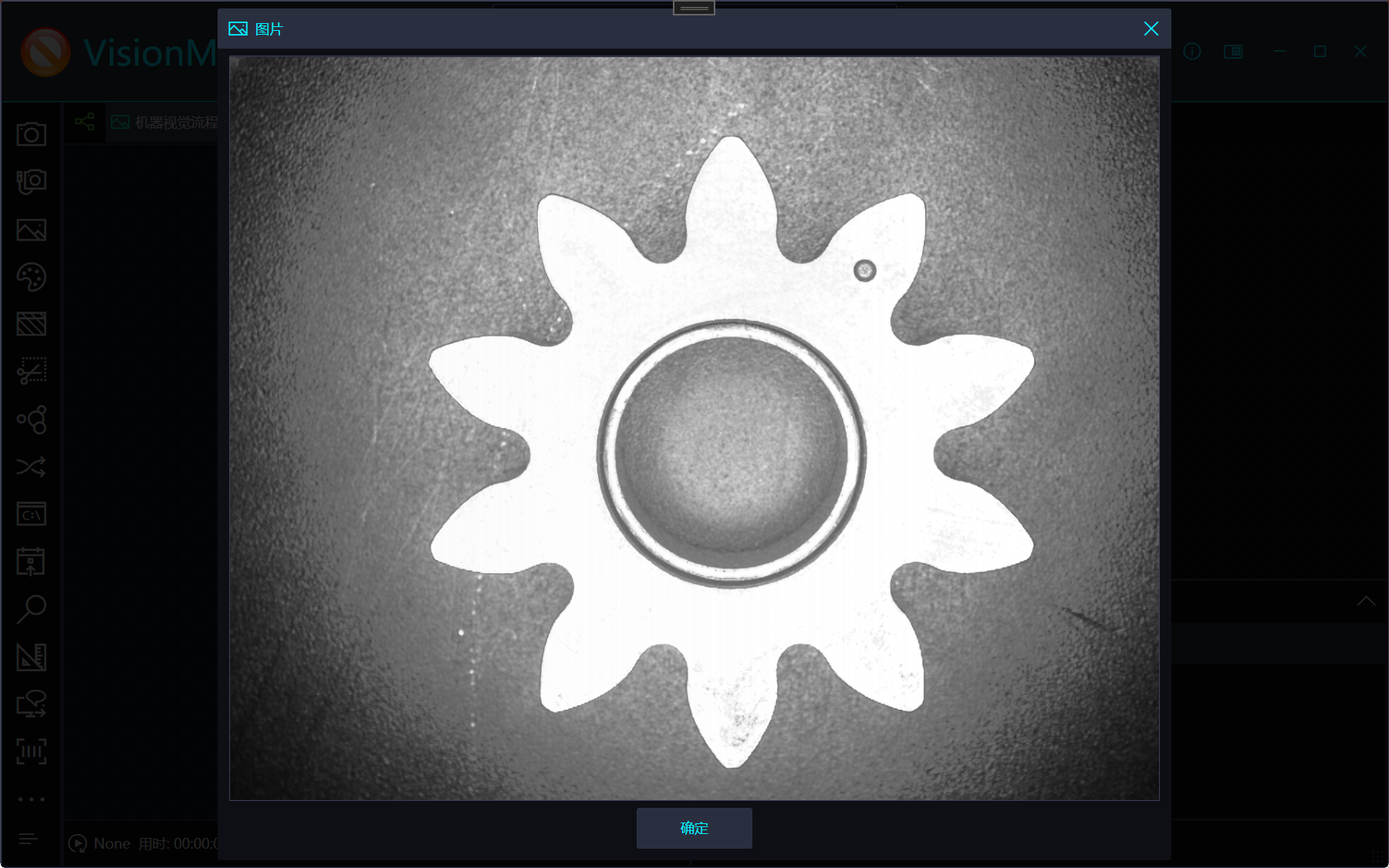

步骤1：图像源使用比例尺工具设置比例尺

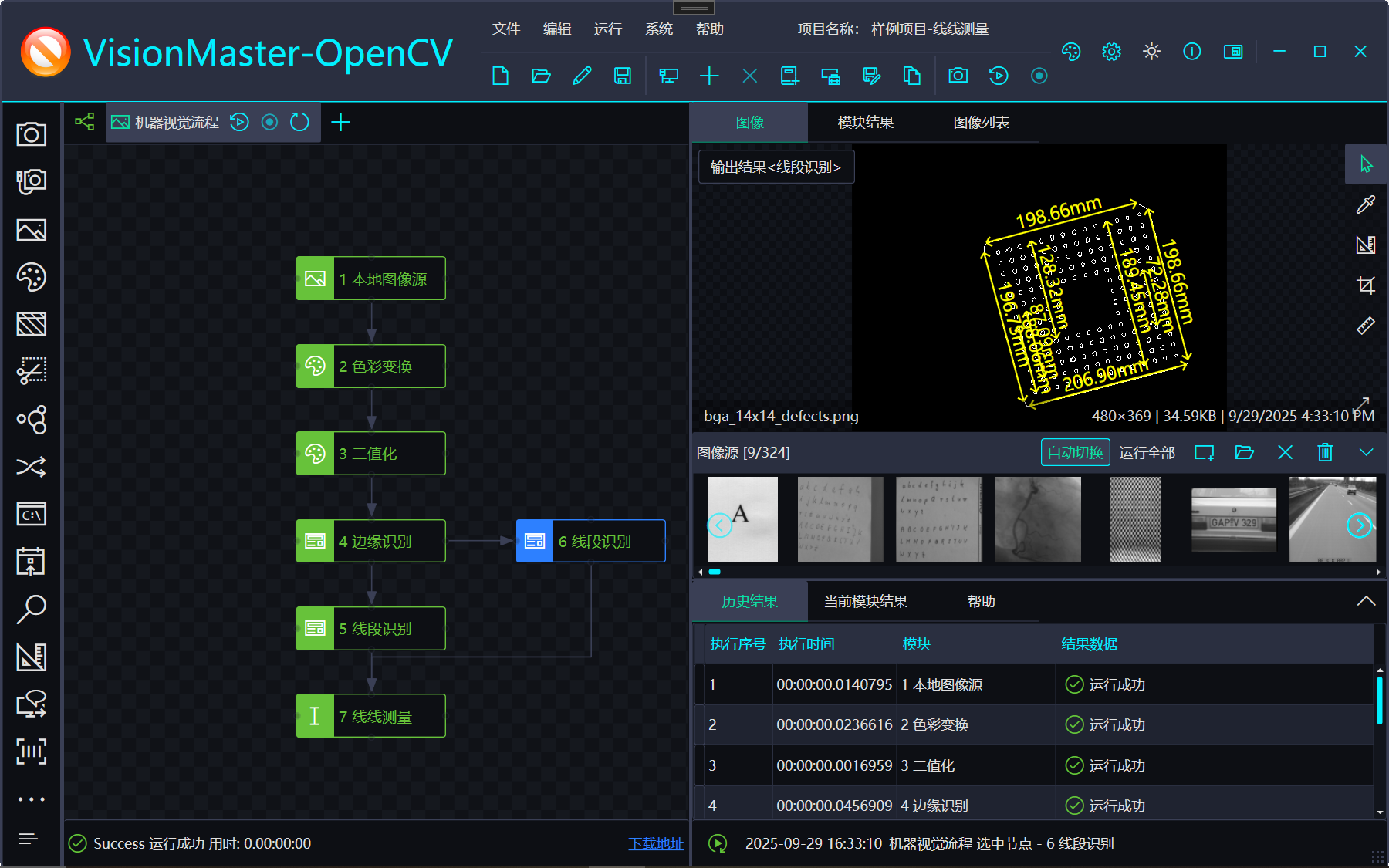

步骤2：查看线段结果可以看到单位px根据比例尺计算出实际长度mm
六、注意
由于之前版本出现未授权分发与恶意传播，所以此版本是有许可限制的版本。
1.试用安装包只针对购买过的用户开放许可（未购买过的不提供试用支持，请不要拍此版本安装包）。
2.新版本源码开发环境也做了许可限制（购买后会给您一个跟电脑绑定的许可，只有有许可才可以运行源码，但代码部分是完整的所有功能，目的主要限制分发和传播）介意慎拍。
3.新版本也只对老用户有优惠，新用户不享有优惠。
七、环境
Win10+，VS2022，.Net8
