solidworks 实体分割 保存实体 后转换钣金 钣门框出图 结构构件添加 钣金出图教程 平板样式不是展开解决办法 比例激活1比1

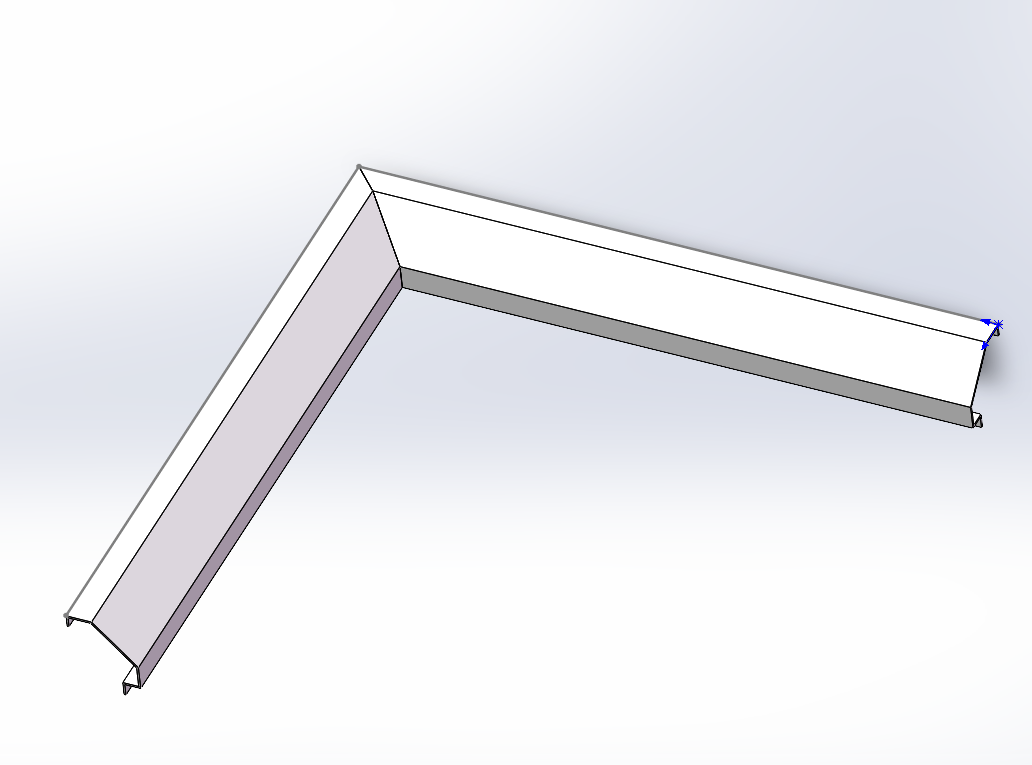

先看结果
过程

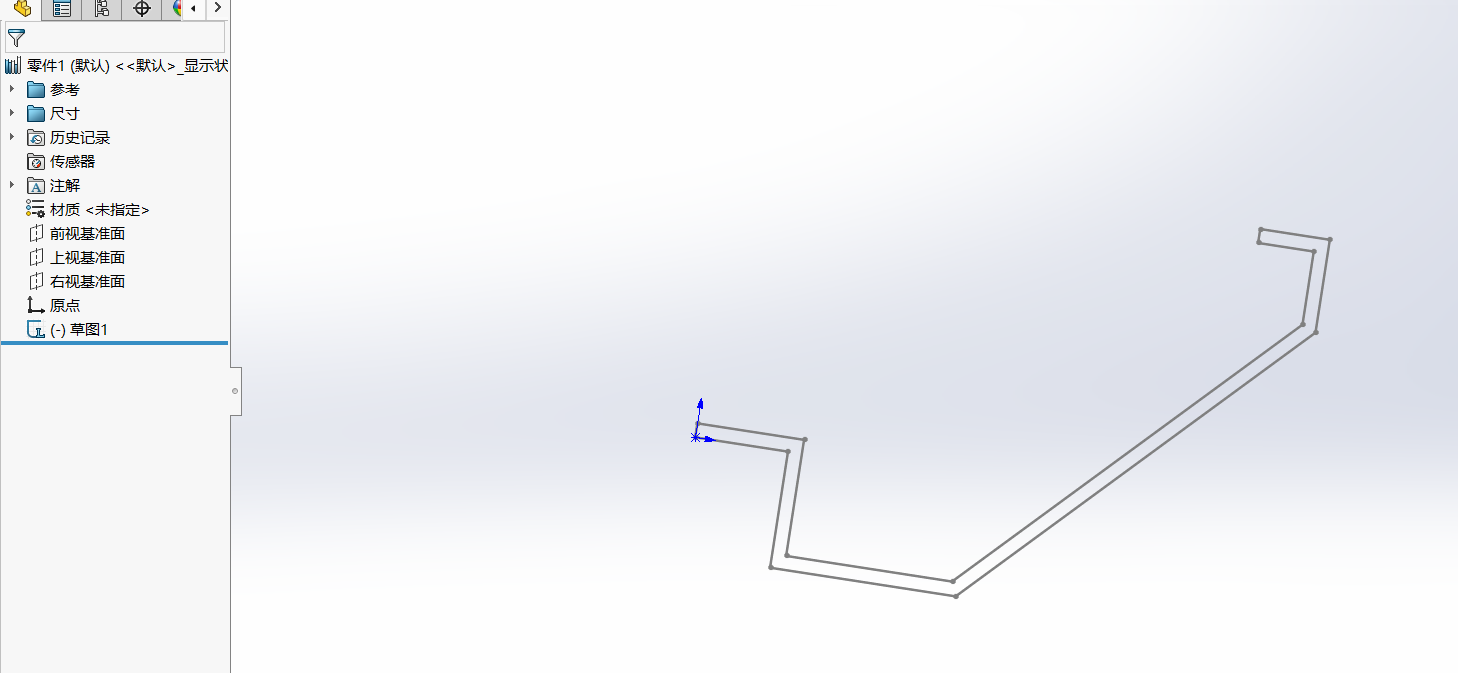

画个封闭草图

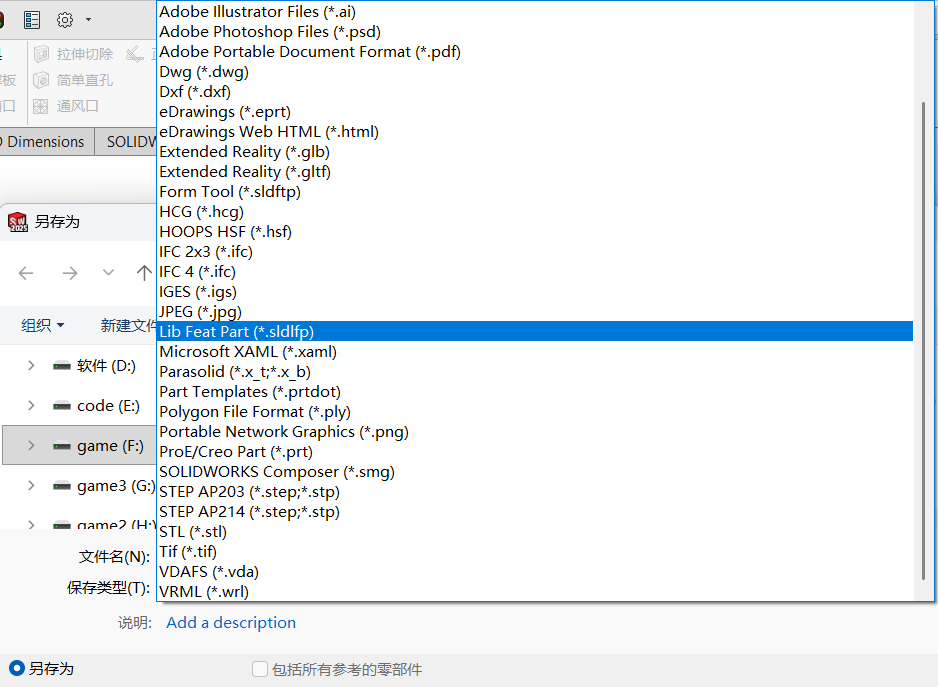

另存为sldlfp

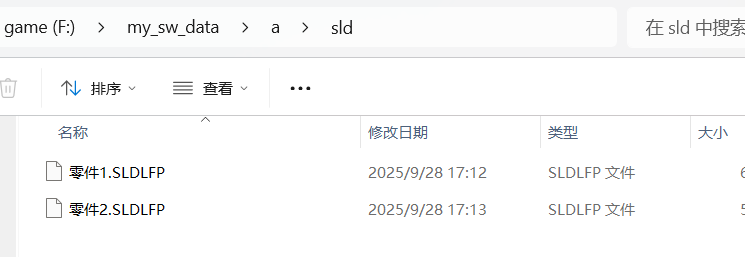

lfp目录确保之有两级父目录

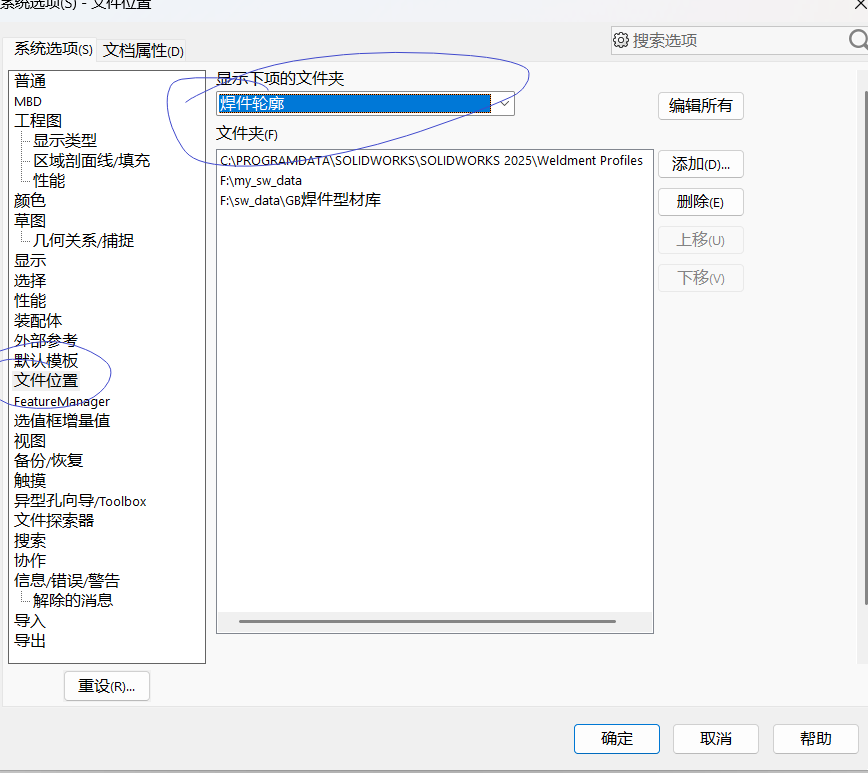

导入焊件轮廓文件夹

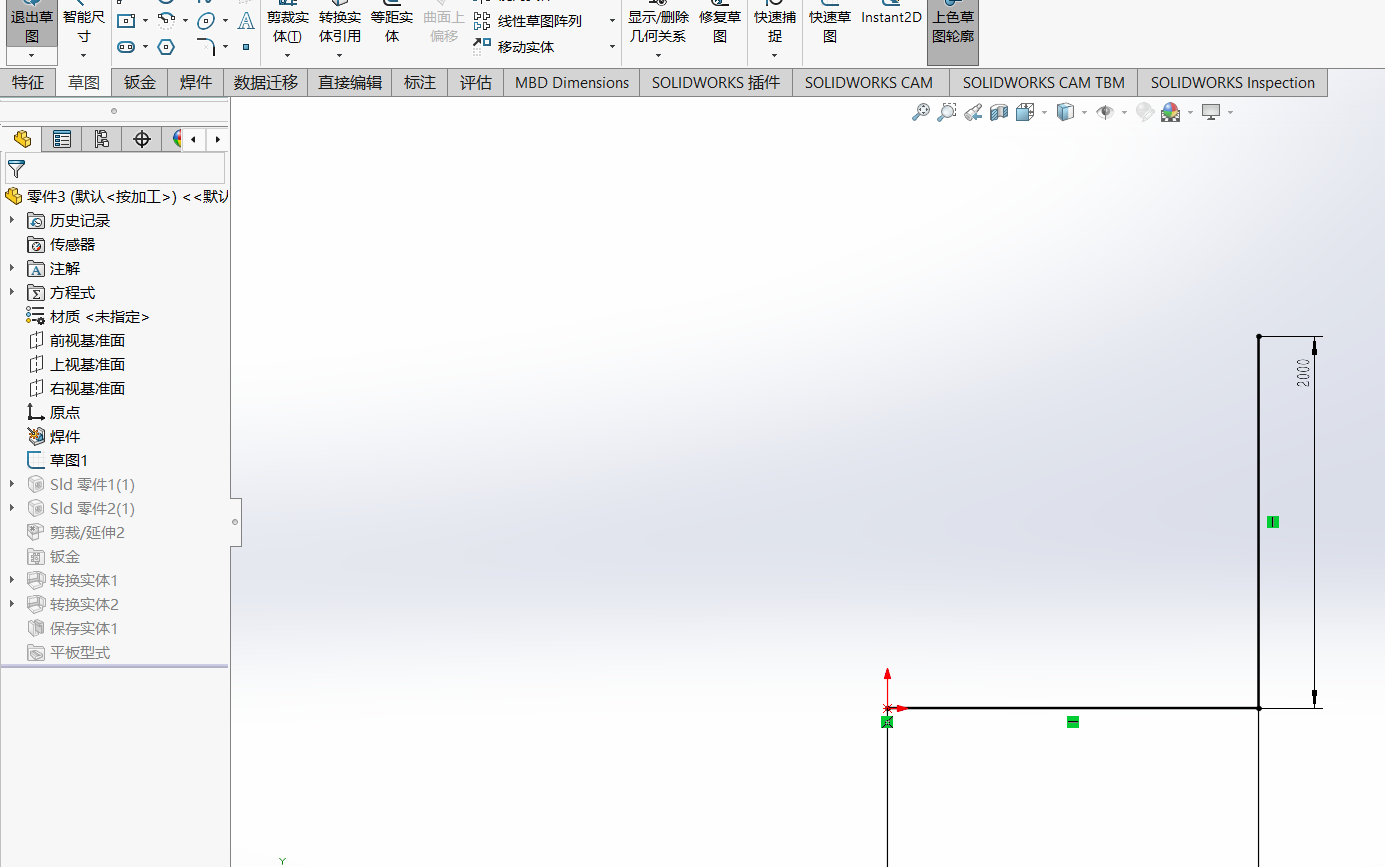

新建零件3 画你的拼装布局草图

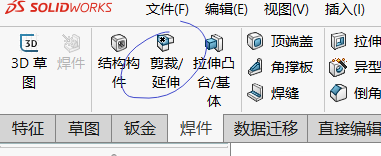

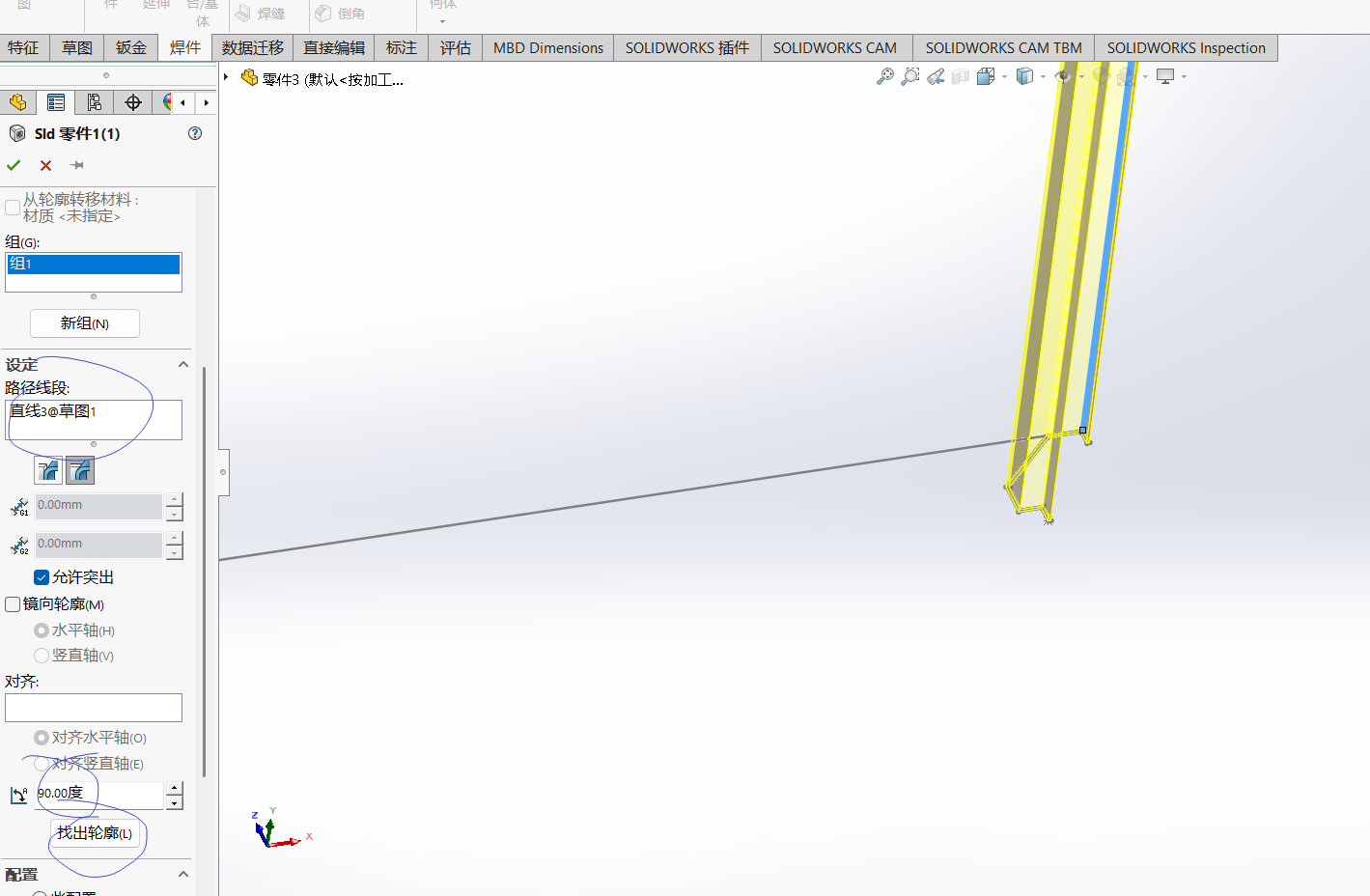

结构构件

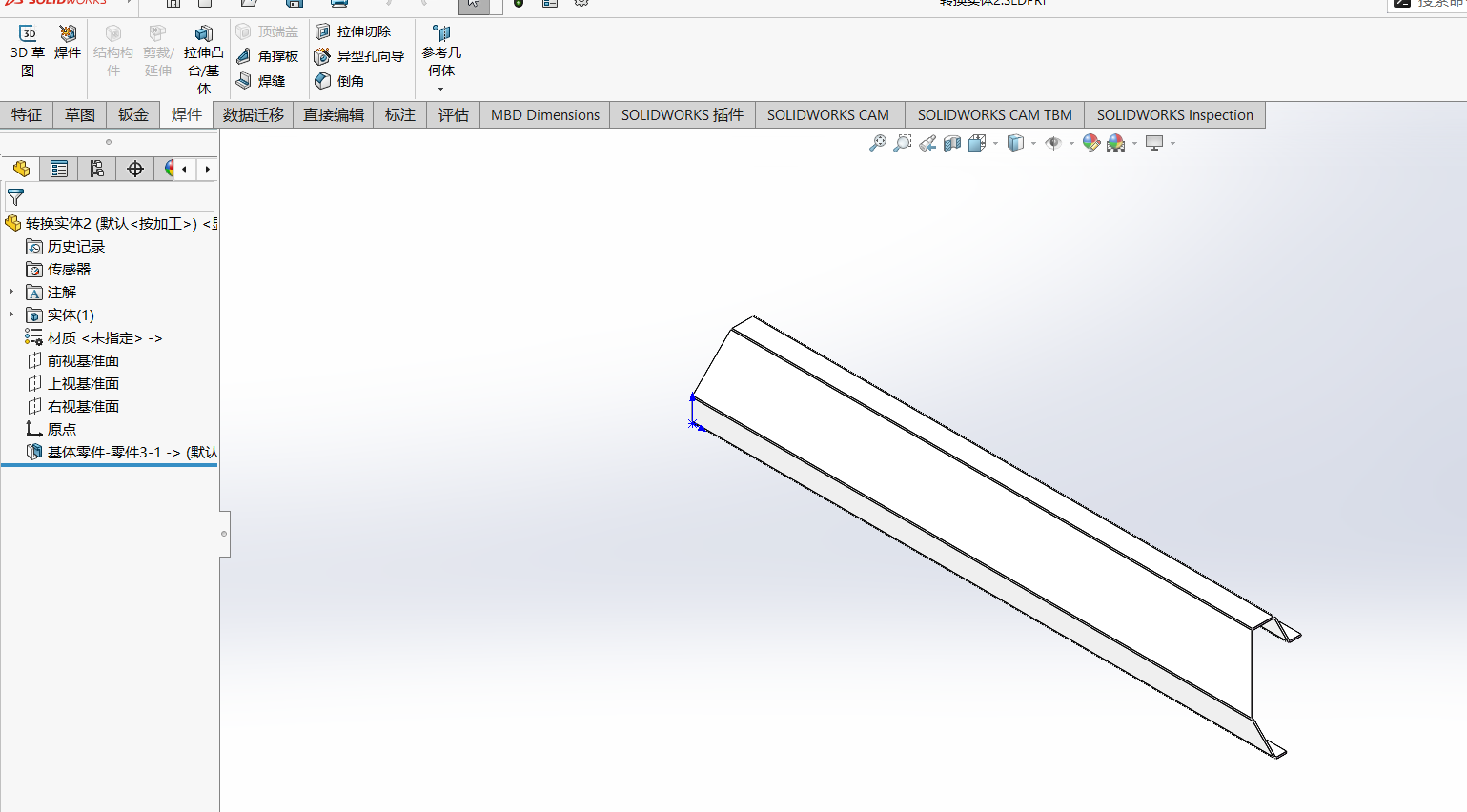

选草图改角度找出轮廓
裁剪

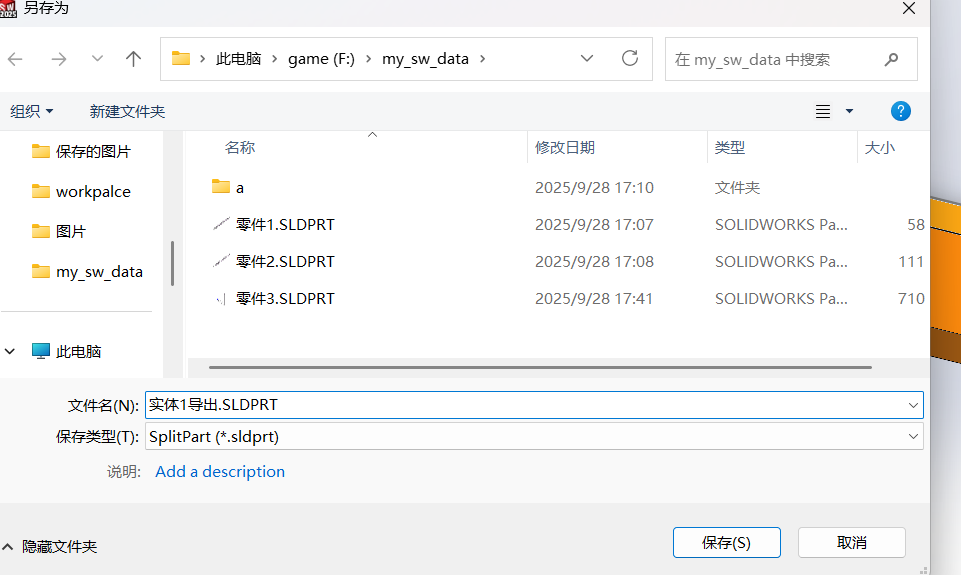

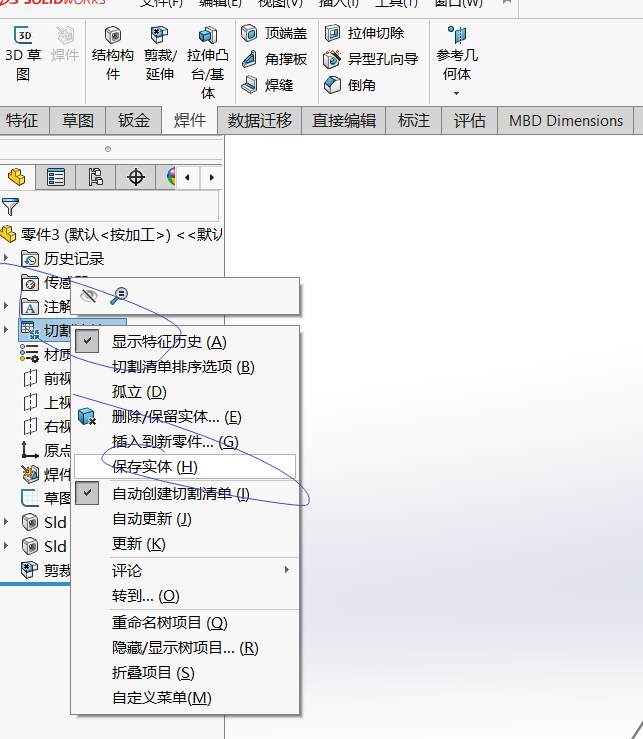

切割清单右键 有保存实体

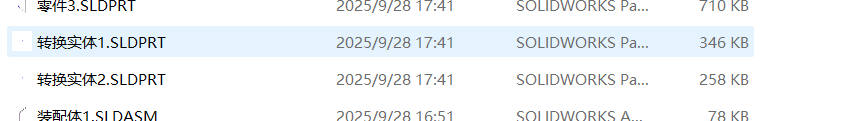

实体变成了sldprt零件

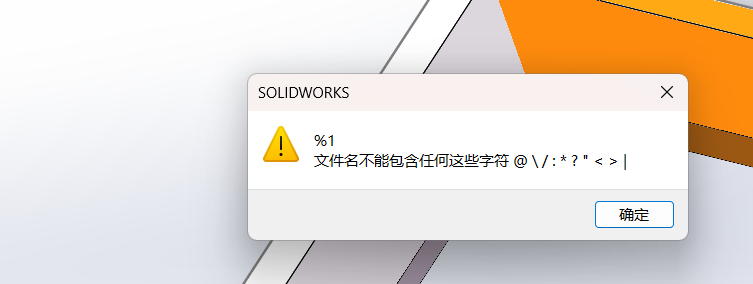

确定后换个名字
原因
转换钣金后就可以出图了

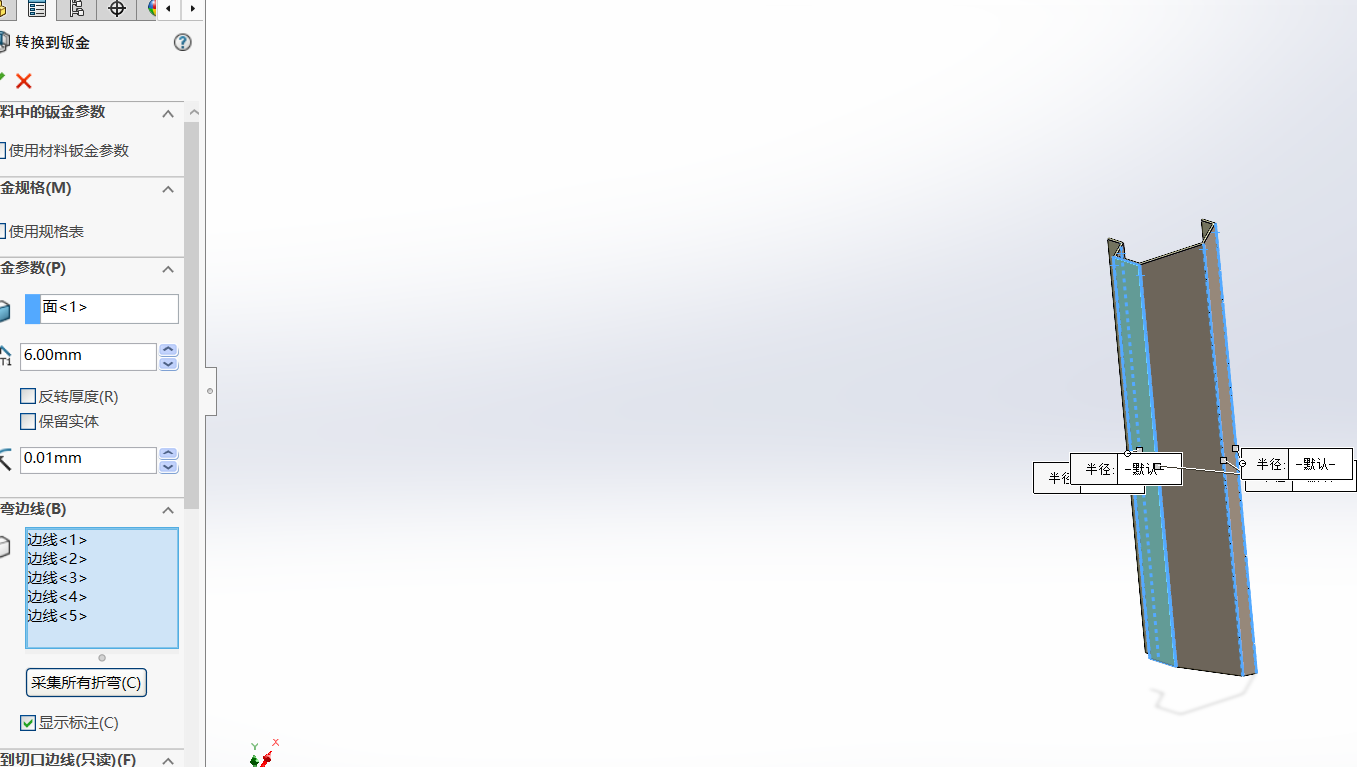

转换到钣金
k因子可以设成0.36或者折弯扣除1.66倍板厚或者规定的扣除
选边

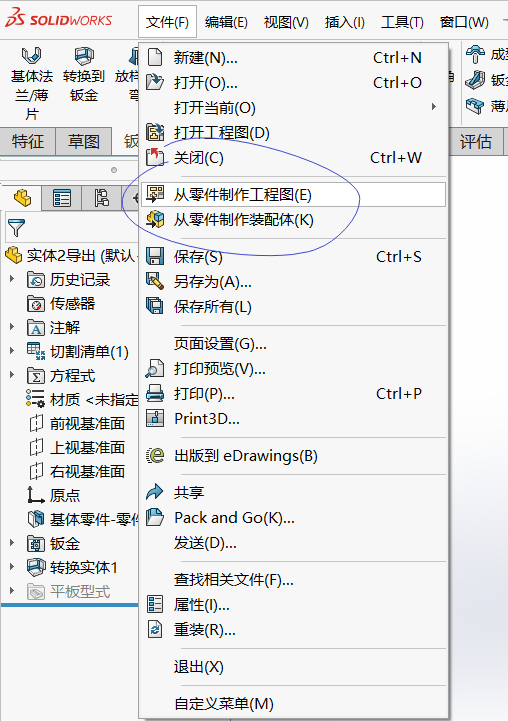

从零件制作工程图

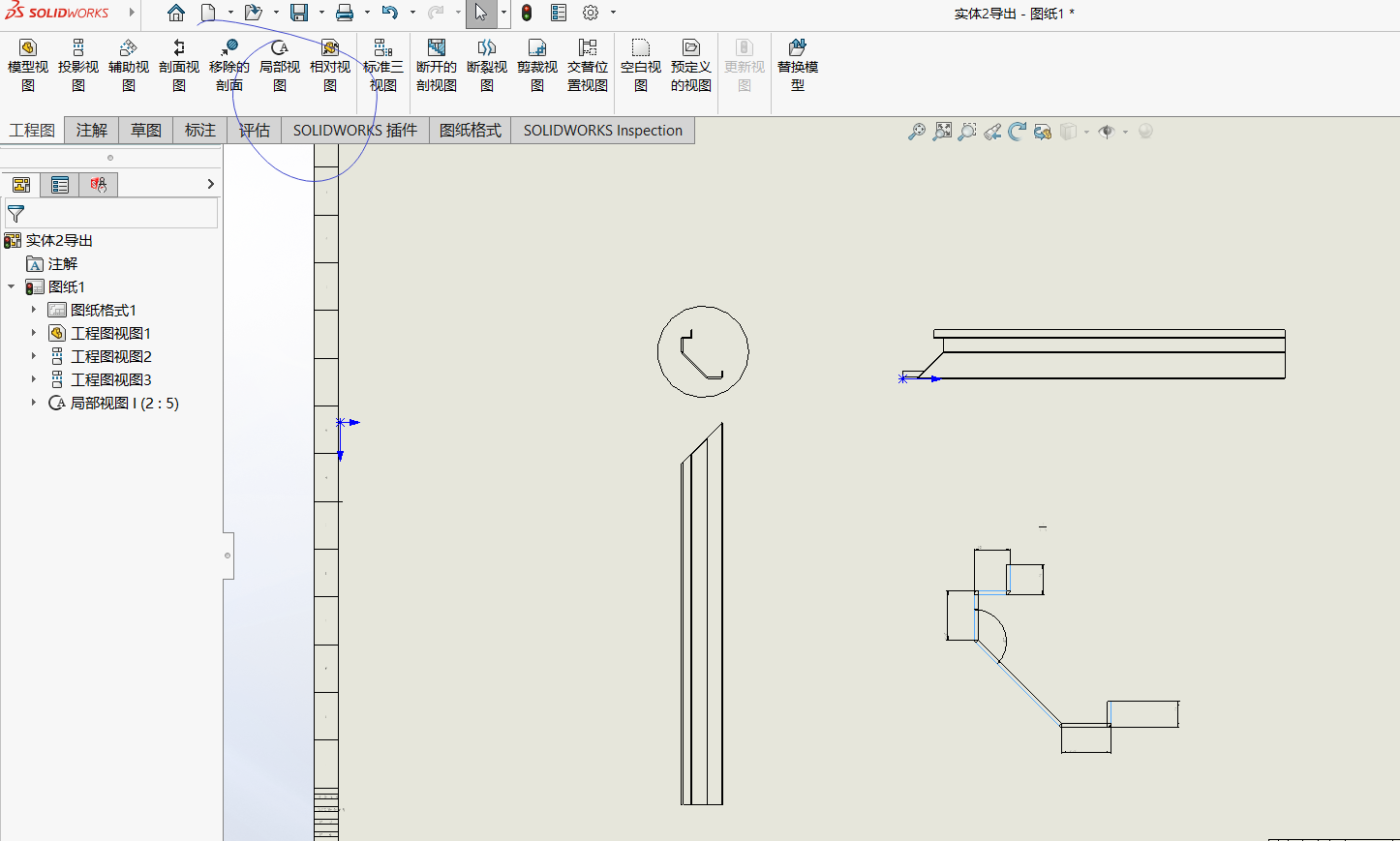

局部视图

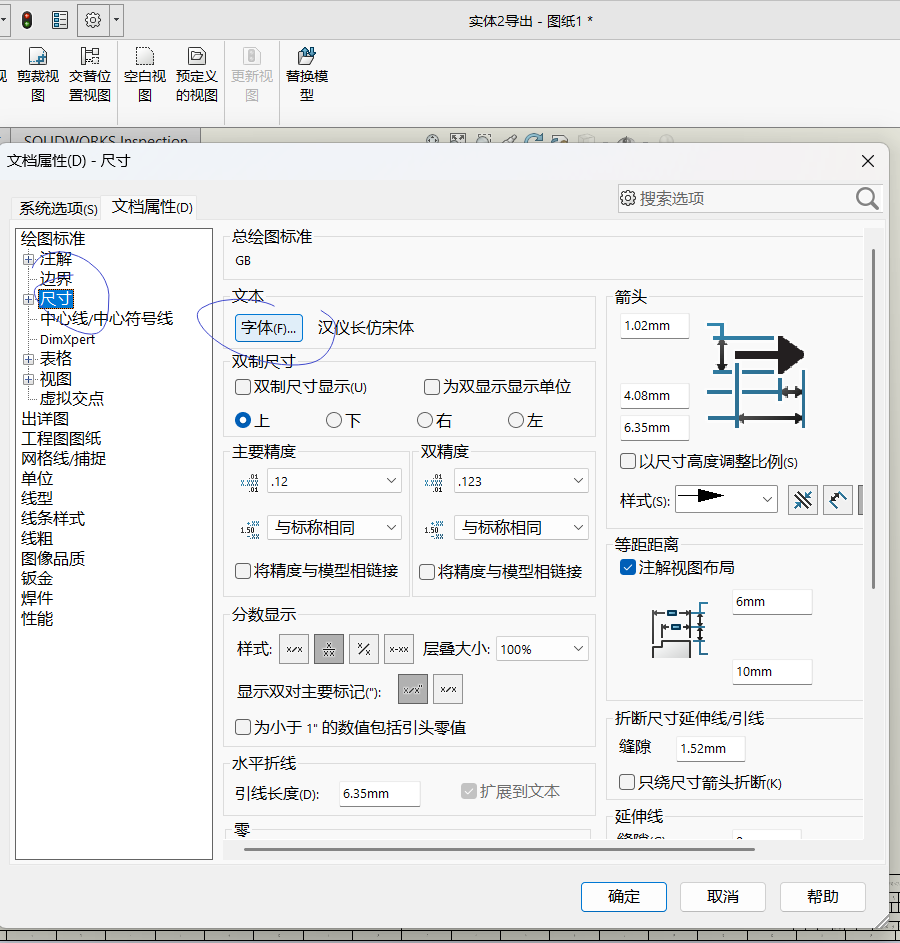

尺寸字体设置为13

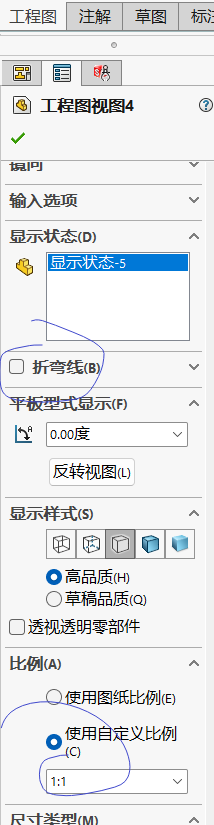

设置1/1，折弯线也可以不要

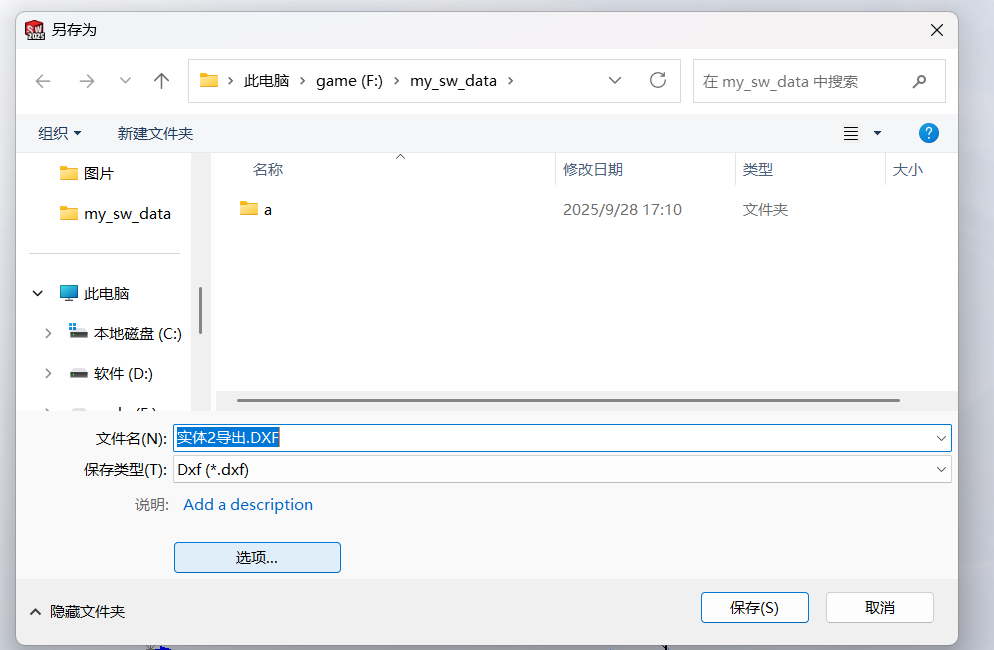

另存dxf设置选项

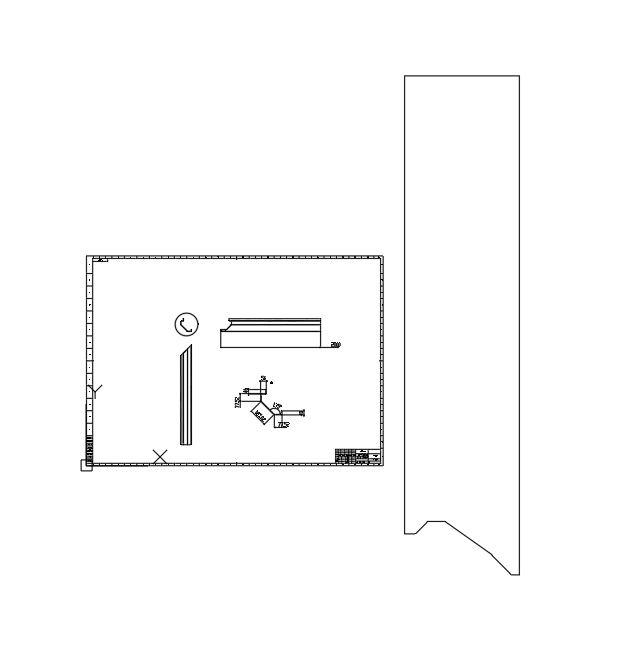

激活比例输出1/1

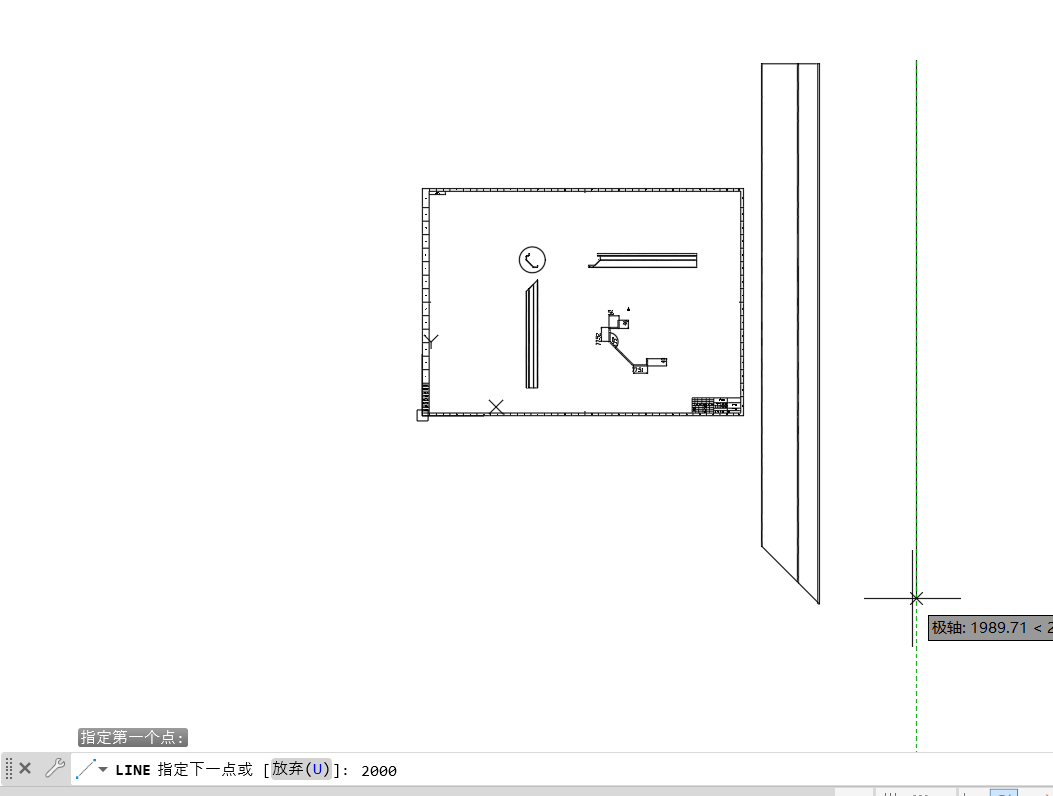

画一条2000的线发现和图纸长度一样说明比例没错

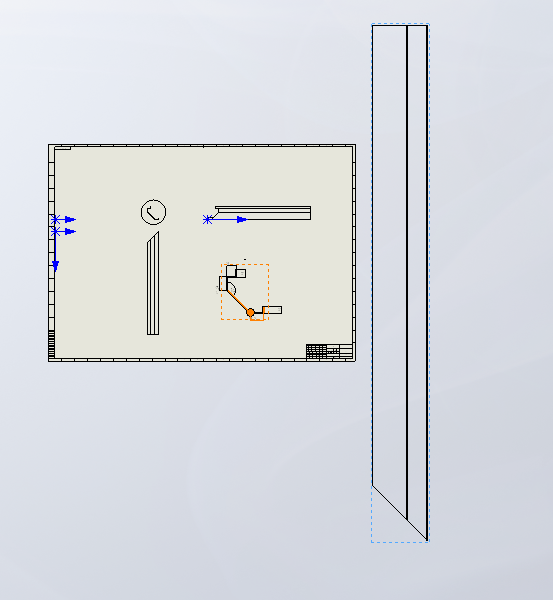

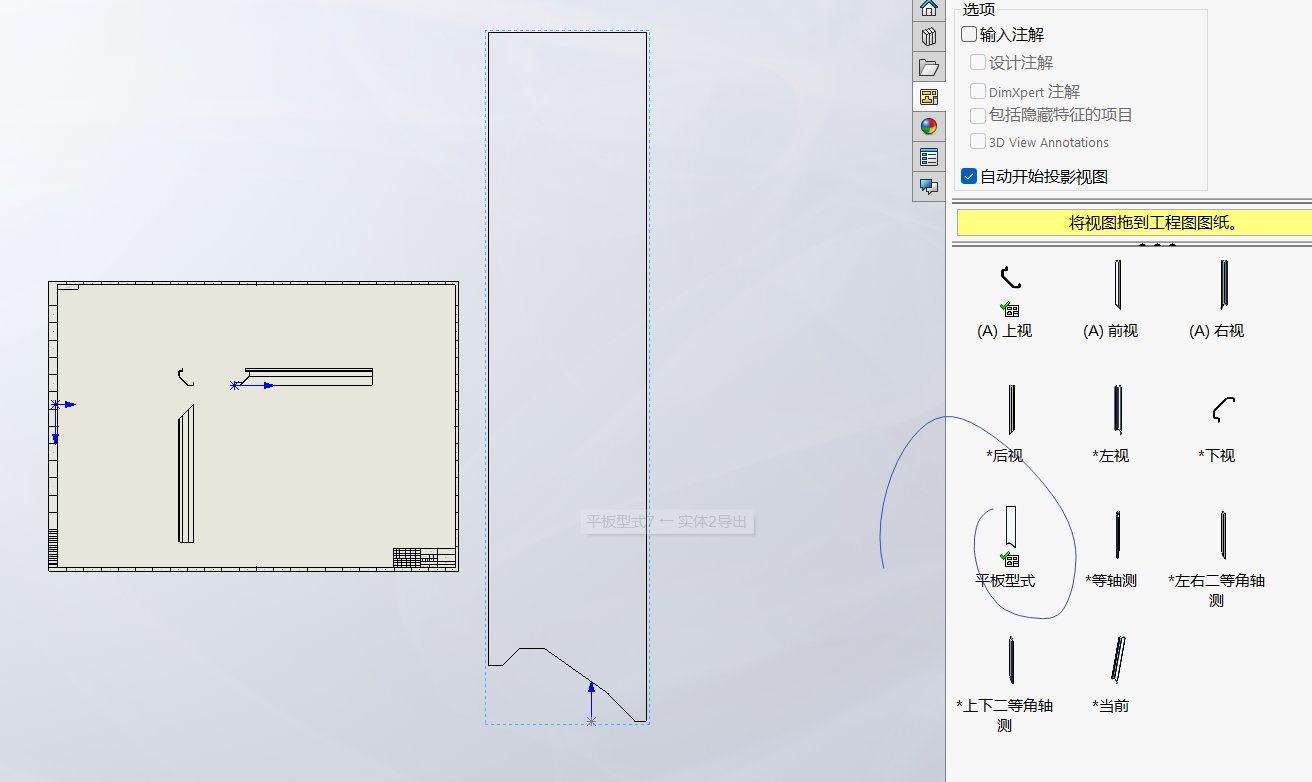

细心的同学可能发现了这不是展开图
这种一般是配置问题
配置全删了，工程图也删了
重新建个工程图
