Cadence（Allegro）的PCB文件转PADS的PCB文件

1、首先，我们来转化alg文件，在Altium Designer安装目录下的System文件夹下复制两个文件出来，如下：

(1) Allegro2Altium.bat（:\Program Files\Altium\AD21\System目录下面）

(2) AllegroExportViews.txt（:\Program Files\Altium\AD21\System目录下面）

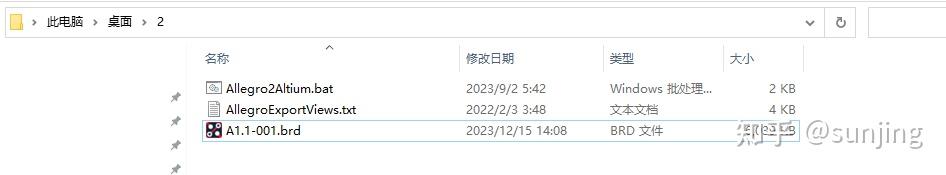

新建文件夹把两个文件和要转换的文件放在一起，在一个文件夹里 ，如下图所示：

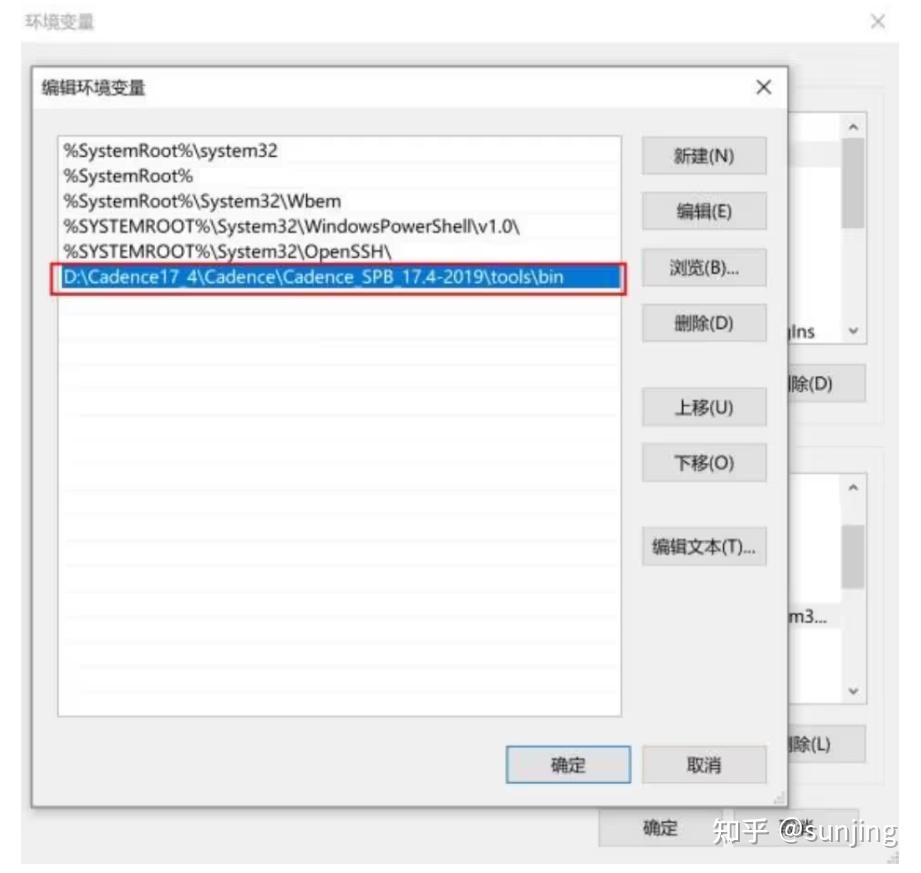

2、在系统环境变量中找到Path目录（图4-7）下，看看有没有Cadence安装文件下的tools\bin,这样一个环境变量。因为后续转换需要extracta.exe，这个工具，没有环境变量会报错。

没有的话记得加进去，要不然会报错。

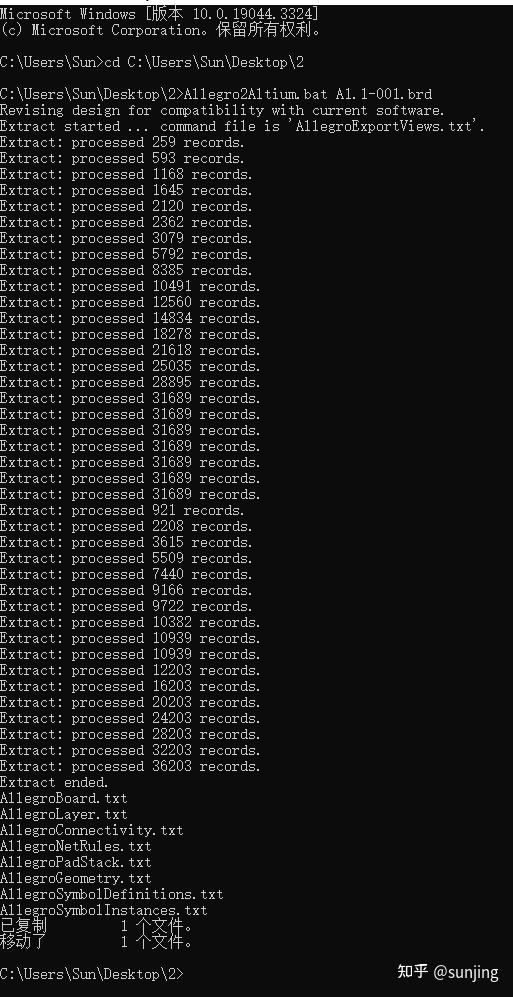

3、在cmd命令里找到要转化的文件所在文件夹，就是之前建好的那个，输入Allegro2Altium.bat +要转换的.brd，回车。

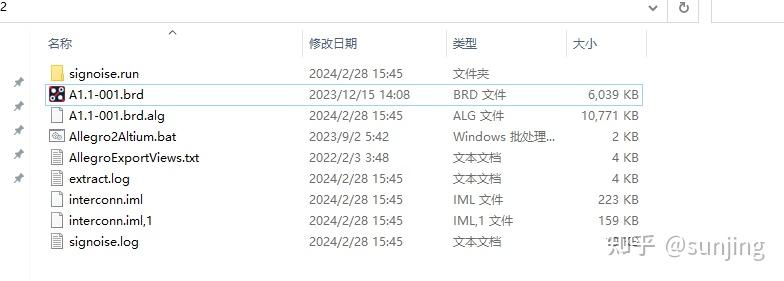

出现这样的结果就是alg文件已经转换完成了，如下图 ：

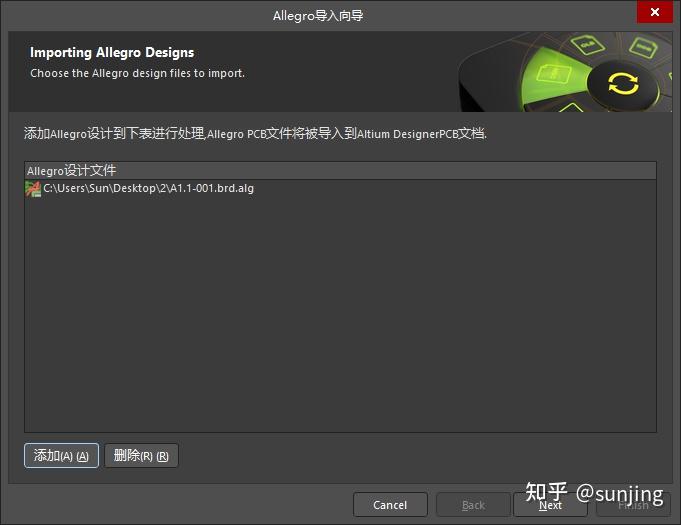

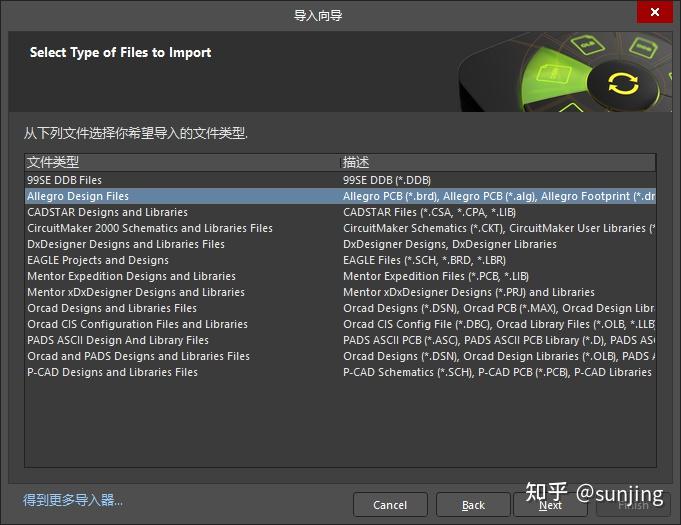

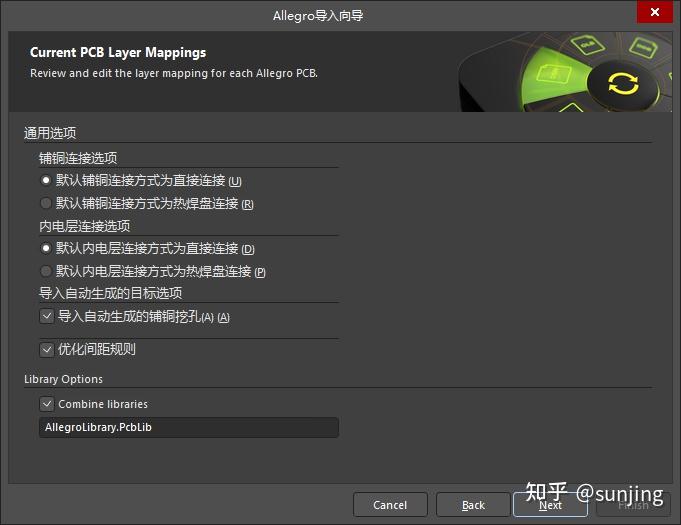

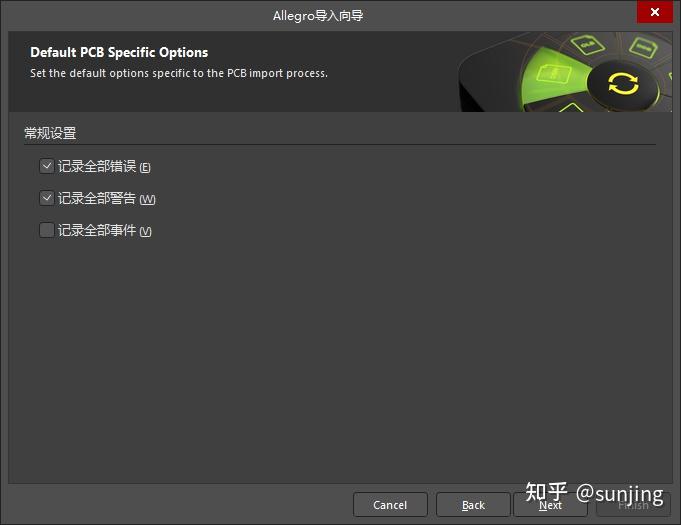

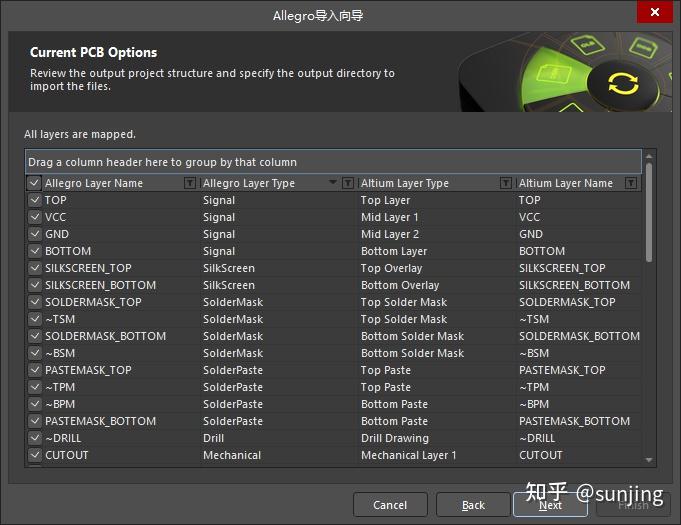

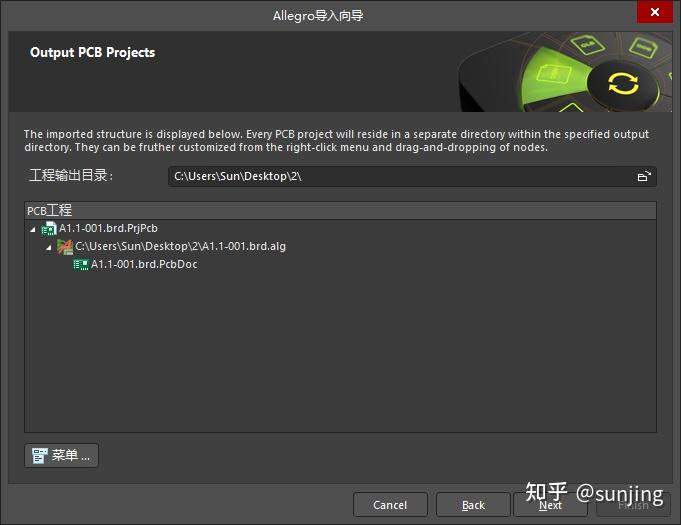

最后一步启动AD的导入向导，选中相应的alg文件导入即可，如图下图是Allegro的PCB文件类型选择。
