图像采集卡：连接镜头与机器的“视觉神经”，释放工业智能核心动力

news 2025/9/29 13:22:44

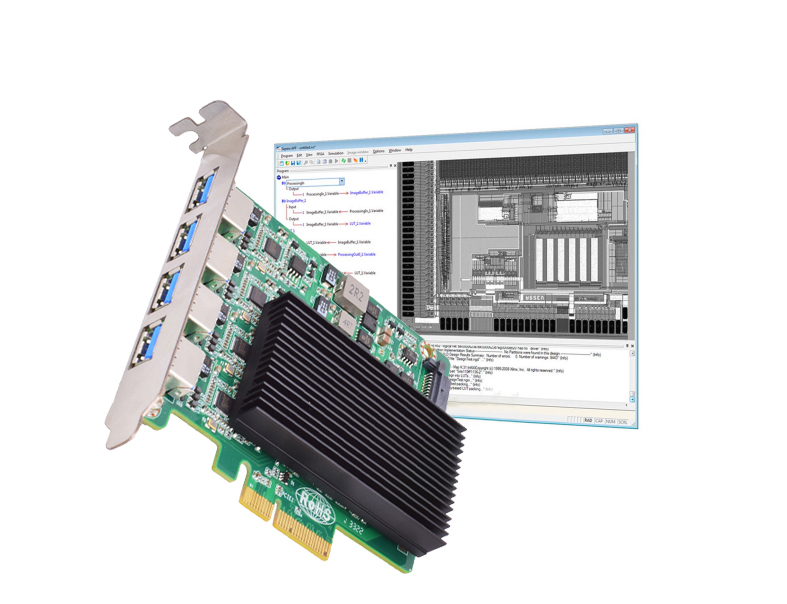

什么是图像采集卡？

身处机器视觉、智能制造、医疗影像等行业前沿的你，是否常听到“图像采集卡”这个词？它绝非简单的配件，而是现代工业应用中的关键“视觉神经”。简单来说，图像采集卡（又称视频采集卡或帧抓取器）扮演着核心桥梁角色——它负责将摄像头、相机（工业相机、医疗内窥镜相机等）捕获到的原始图像信号，高速、精准地采集、转换成计算机系统能够识别和处理的数字格式。

假如没有这枚关键的图像采集卡，再高分辨率的工业相机也无法将捕捉到的缺陷图像传送到检测系统，再清晰的医疗影像也无法实时呈现在医生面前的显示器上。正是图像采集卡的存在，打通了物理世界与数字世界的视觉通道。

图像采集卡的核心作用：高速传输，无损转换

信号转换：无论是模拟信号（如传统的Camera Link接口相机）还是新兴的高带宽数字信号（如CoaXPress, USB3 Vision, GigE Vision, Camera Link HS，甚至是HDMI/SDI等），图像采集卡都能高效、稳定地将其转换为计算机可读取的数字图像数据。
精准采集：提供精确的时序控制，确保每一帧图像都能在正确的时间点被捕捉，避免丢帧、撕裂，尤其对于高速运动场景（如生产线上瓶盖缺陷检测、高速分拣）至关重要。
数据处理与缓冲：优秀的图像采集卡内置高速内存缓冲（FIFO），能够平滑处理数据流，应对突发的高速数据冲击，保证系统稳定性。
辅助功能支持：许多高端采集卡提供I/O接口，用于触发相机拍照、控制光源频闪，或接收外部传感器信号（如光电开关），实现整个视觉系统的精确同步运作。


图像采集卡应用场景：驱动工业自动化的“慧眼”

工业自动化与机器视觉：

缺陷检测：电子产品PCB焊点精检、汽车零部件尺寸与表面缺陷自动识别。
精准引导：机器人基于实时图像抓取、定位和装配工件。
高精度测量：零件尺寸的在线非接触式测量与公差判定。
条码/OCR识别：高速流水线上产品追溯信息的快速读取。
智能分拣：基于视觉特征（如颜色、形状）对产品进行高速自动分选。

医疗影像与生命科学：

内窥镜成像系统：高清采集手术级内窥镜视频，为微创手术提供清晰视野。
显微镜成像分析：高分辨率采集细胞、组织切片图像，助力病理分析、药物研发。
医学诊断设备： X光、超声等设备（部分类型）的图像信号采集与处理。

智能交通与安防监控：

车牌自动识别（ANPR）：高速抓拍、识别车辆牌照信息。
交通流量监测：实时采集路口车流信息，支撑智慧交通管理。
高清视频监控与分析：驱动高性能网络/IP相机，实现面部识别、行为分析等智能应用。

科学研究：

高能物理实验、天文观测、材料分析等领域的高速/高分辨率成像数据采集。


选择图像采集卡的关键技术指标：精准匹配需求

选购适合的图像采集卡，需重点考察以下参数：

核心参数	重要性说明
接口类型	决定了兼容的相机类型与最高传输速度：如PCIe(高带宽)、USB3 Vision(灵活)、GigE Vision(长距离)、CoaXPress(极高速度/长距)、Camera Link(稳定可靠)。必须确保与相机接口匹配。
分辨率与帧率	根据应用需求选择支持的最高分辨率和所需帧率（如检测微小缺陷需高分辨率，高速产线需高帧率）。
数据带宽/传输速率	必须足够支持相机在最高分辨率和帧率下产生的数据量，避免成为瓶颈。
比特深度	影响图像灰度级数（如8bit=256级，10bit=1024级），对需要精细灰度分辨的应用（如医学影像）尤为重要。
I/O功能	触发输入（控制相机拍照时机）、闪光灯输出（配合光源频闪）、通用I/O（连接传感器/PLC），实现系统精确同步。
软件支持与兼容性	提供强大的SDK和兼容主流开发环境（如Halcon, LabVIEW, OpenCV），显著影响开发效率和灵活性。
图像预处理功能	部分高端卡提供硬件级预处理（如LUT查找表、FFT）,减轻CPU负担，提升实时性。
