电气图中插座配管配线极为复杂，手动计量易出现错漏。掌握电气插座管线工程量计算规范后，利用【连续测量】功能可高效完成管线总长度计算。

一、基础知识

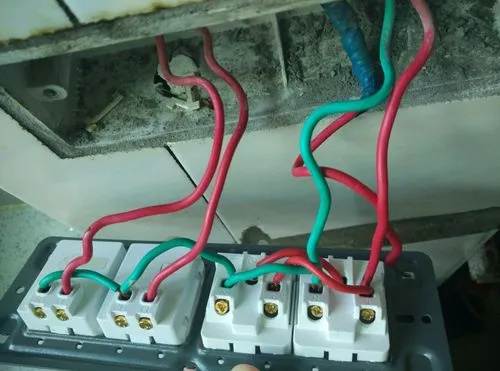

1.配线的基本知识

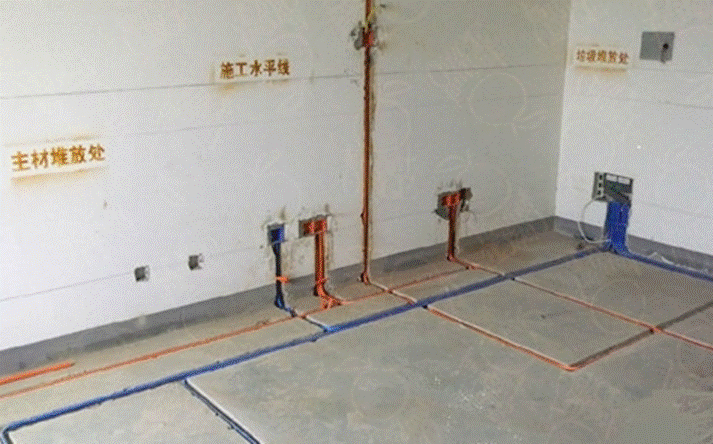

室内配线就是常说的内线工程。按敷线的方式分为明配线和暗配线两种。导线沿墙壁、天花板、桁架及柱子等明敷设称为明配线。明配线方式通常有瓷（塑）夹板配线、瓷瓶配线、瓷珠（瓷柱）配线、槽板配线、钢（塑料）管配线、铅皮卡（钢精轧头）配线以及钢索配线等。导线穿管理设在墙内、地坪内，装设在顶棚内称为暗配线。暗配线需与土建施工配合，而且与土建结构、配电箱、盘、柜的安装方式有关，如何进行室内配线，必须按设计要求进行施工。通常是明配管对应于明配电箱、盒、盘；暗配管对应于暗装箱、盘。

2.室内配线的技术要求

（1）使用导线的额定电压应大于线路的工作电压。导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面应满足供电和机械强度的要求。

（2）导线应尽量避免有接头，因为常常由于导线接头不好而造成事故。接头必须采取压接方式和焊接方式。导线连接和分支处不应受机械力的作用。穿在管内的导线，在任何情况下，都不能有接头。必要时，尽可能将接头放在接线盒或灯头盒内。

（3）明配线路在建筑物内安装时要保持水平和垂直。水平敷设时，导线距地面不小于2.5m；垂直敷设时，导线离地面不小于2m。否则应将导线穿在管内，以防机械损伤。配线位置应便于检查和维修。

（4）当导线穿过楼板时，要用钢管加以保护，钢管长度应从离楼板面2m高处，到楼板下出口处为止。导线穿墙要加装保护套管，保护套管可采用瓷管、钢管、塑料管，保护套管两端出线口伸出墙面不小于10mm，以防止导线和墙壁接触，避免墙壁潮湿而产生漏电等现象。当导线沿墙壁或天花板敷设时，导线与建筑物之间的距离一般应不小于10mm。在通过伸缩缝的地方，导线敷设应稍微松弛，对于钢管配线，应装补偿盒，以适应建筑物的伸缩性。当导线互相交叉时，为避免碰线，在每根导线上套以塑料管或其他绝缘管，并将套管固定牢，不使其移动。

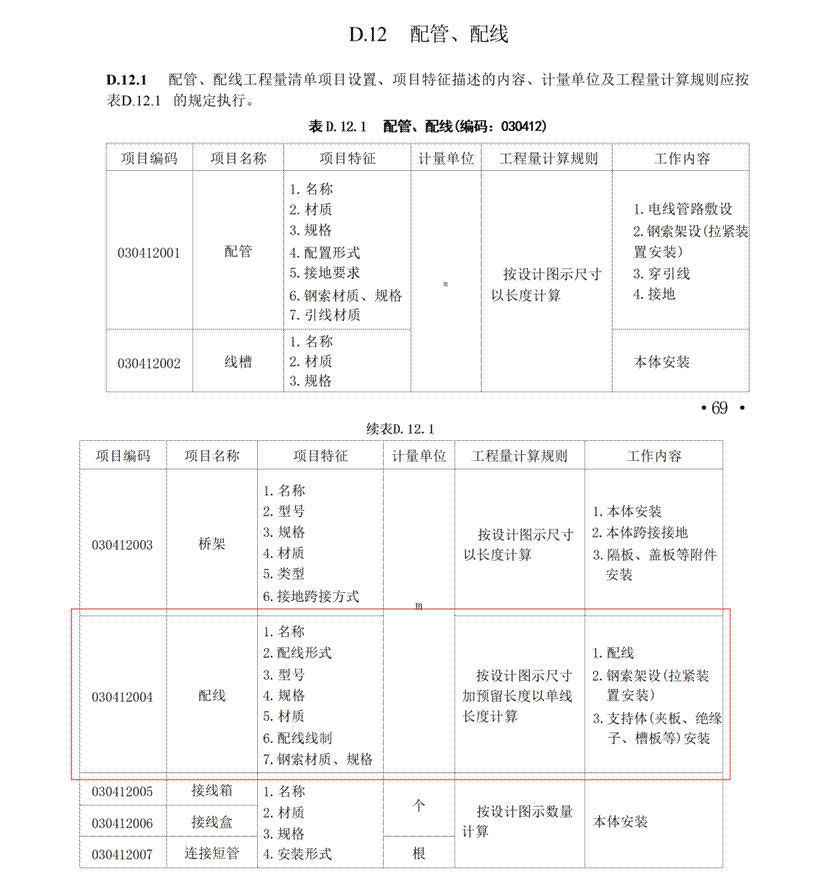

二、清单计量规则

三、案例分析

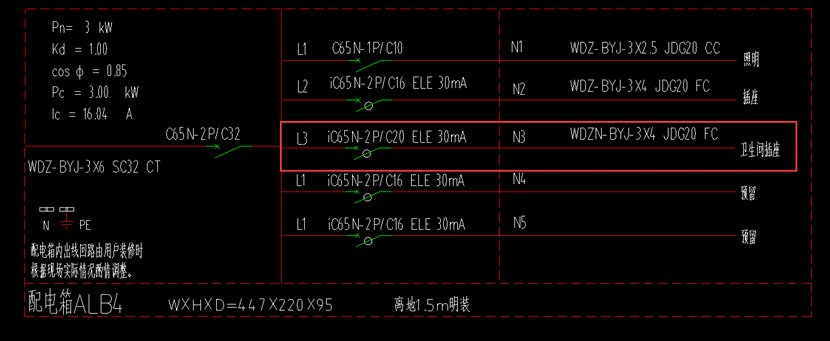

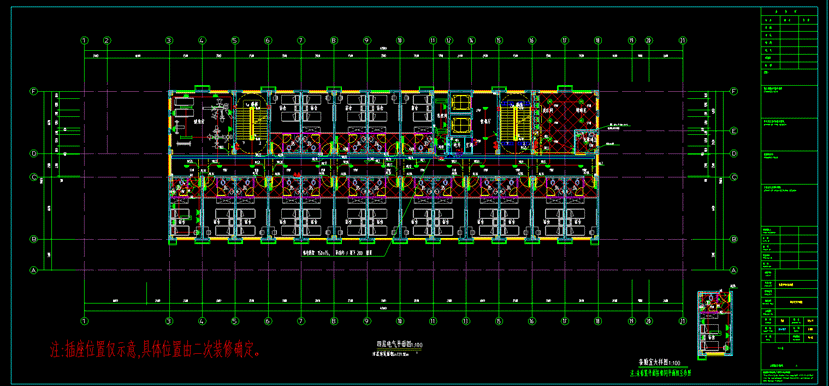

1.以四层为例，观察四层配电箱配电图和四层电气平面图。其中N3为插座配线，型号为WDZN-BYJ-3X4。

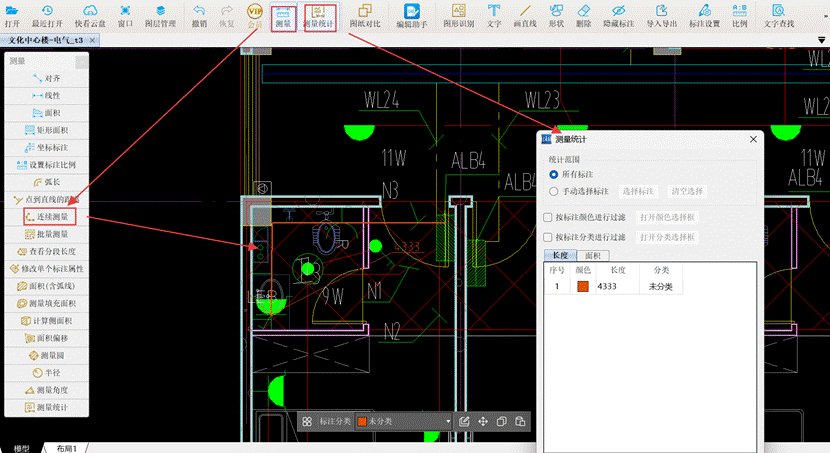

2.计算水平插座配线，在CAD快速看图工具栏中依次点击【测量】功能下拉菜单，选择【连续测量】命令，将图纸中的水平插座配线回路N3在三维视图中完整标出。确认无遗漏后使用【测量统计】功能计算插座配线水平长度为4.333m。

3.由电缆敷设附加长度计算表得配电箱ALB4的附加长度为高加宽：0.447+0.22=0.667m,插座配线竖向长度为1.5（配电箱ALB4离地高度）+0.5（卫生间插座离地高度）=2m。总计：4.333+0.667+2=7m。所有单个卫生间插座配线长度为7m。

电气插座配线既要掌握清单规则，也需注意电缆敷设附加长度。计算水平插座配线时，使用【连续测量】可事半功倍。
