软考中级-软件设计师（七）
一、UML
这一章知识点比较多，记得多考的多，可能考的不止考点上的内容，总的说来就是要多练题。
一、UML 基本定义（易考点：概念辨析）
- 定义：UML（Unified Modeling Language，统一建模语言）是一种标准化的图形化建模语言，用于描述、可视化、分析和设计软件系统（及非软件系统）的结构与行为，是“建模工具”而非“软件开发方法”。
- 核心作用：为不同角色（需求分析师、设计师、开发工程师）提供统一的“沟通语言”，确保对系统的理解一致。
- 易考点/易错点：
- 区分“UML是建模语言”而非“开发方法”（如RUP是开发方法，UML是RUP的建模工具），考试常考此类概念辨析题。
- UML的目标是“统一建模”，而非“直接生成代码”（部分工具支持代码生成，但非UML核心定义）。
二、UML 核心构造块（重点：所有内容均为高频考点）
UML的建模基础由事物（Things）、关系（Relationships）、图（Diagrams） 三类构造块组成，是考试中“符号识别”“概念判断”的核心考点。
（一）事物（Things）：UML模型的“基本元素”
事物是UML中可建模的实体，分为4类，每类对应不同的系统维度：
| 事物类型 | 核心元素（重点） | 定义与说明 | 表示符号（易考点：图形识别） |
|---|---|---|---|
| 结构事物 | 1. 类（Class） | 描述具有相同属性、方法和关系的对象集合，是系统的静态结构核心。 | 矩形（分3层：类名、属性、方法） |
| （静态结构） | 2. 接口（Interface） | 描述类或构件的 “对外服务契约”（仅定义方法签名，无实现）。 | ① 小圆圈+接口名；② 矩形（标注<>） |
| 3. 用例（Use Case） | 描述“参与者与系统的一次交互行为”，用于需求建模（用户视角的功能需求）。 | 椭圆+用例名 | |
| 4. 构件（Component） | 描述系统中可复用的“物理模块”（如jar包、DLL文件），是实现层面的结构单元。 | 矩形（标注<>，可带接口） | |
| 5. 对象（Object） | 类的“运行时实例”，具有具体的属性值。 | 矩形（分3层，类名加下划线） | |
| 行为事物 | 1. 交互（Interaction） | 描述对象间的“动态通信序列”（如序列图中的消息交互）。 | 无独立符号，通过“消息+对象”组合表示 |
| （动态行为） | 2. 状态机（State Machine） | 描述对象从创建到销毁的 “生命周期状态变化”（含状态、事件、转换）。 | 圆角矩形（状态）+ 箭头（转换） |
| 3. 活动（Activity） | 描述“步骤化的行为流程”（如业务流程、算法步骤），是活动图的核心元素。 | 圆角矩形（活动名），可带输入输出 | |
| 分组事物 | 包（Package） | 用于“组织和管理模型元素”（如将多个类归为“用户模块”包），避免模型混乱。 | 文件夹形状+包名，可嵌套 |
| （组织元素） | |||
| 注释事物 | 注释（Note） | 用于为模型元素添加“说明性文字”（如类的设计思路、用例的业务背景），不影响模型语义。 | 虚线连接的“便签”形状 |
| （辅助说明） |
- 重点/易考点：
- 类、接口、用例、构件的符号识别（考试常给出图形，让判断是哪种事物）；
- 接口的“契约特性”（无实现，仅定义方法）、用例的“用户视角”（非技术功能）。
- 易错点：
- 混淆“对象”与“类”的符号（对象类名加下划线，类不加）；
- 混淆“构件”（物理模块，如jar）与“类”（逻辑结构，如User类）的区别。

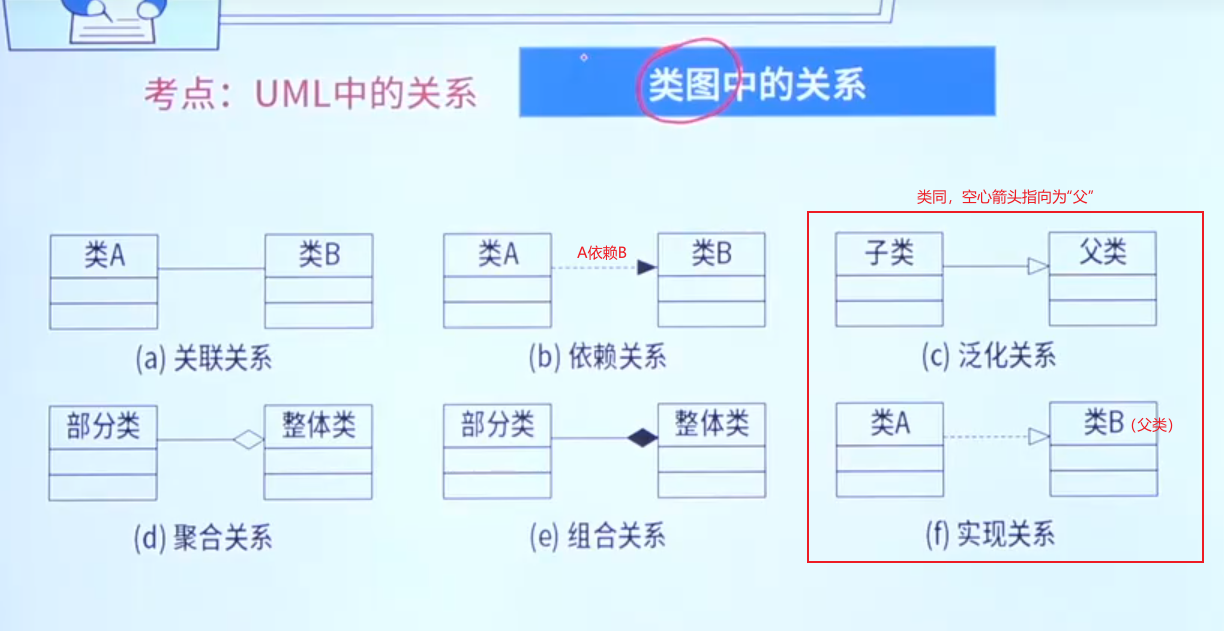

（二）关系（Relationships）：事物间的“关联方式”（绝对重点+高频易错点）
UML定义6种基本关系，是考试中“关系判断”“区别辨析”的核心考点，需重点掌握每种关系的定义、符号、核心特征，尤其区分易混淆关系（如聚合vs组合、依赖vs关联）。
| 关系类型 | 定义 | 表示符号（易考点） | 核心特征（重点/易错点） |
|---|---|---|---|
| 1. 泛化（Generalization） | 「一般-特殊」关系（如“动物”是一般类，“猫”是特殊类），子类继承父类的属性和方法。（即一类整体的抽象） | 带空心三角的实线（三角指向父类） | - 子类可扩展父类（如重写方法）； - 符号“三角指向父类”是易错点（常考方向判断）。 |
| 2. 实现（Realization） | 「契约-实现」关系：① 类实现接口；② 用例实现（用例的技术落地）。 | 带空心三角的虚线（三角指向接口/用例） | - 类实现接口时，需包含接口的所有方法； - 符号“虚线+空心三角”，区别于泛化的“实线”。 |
| 3. 关联（Association） | 「对象间的结构关系」（如“学生-课程”的选课关系），描述事物间的静态连接。 | 实线（可标注关联名、角色、多重度） | - 需标注“多重度”（如1:N、M:N，如学生与课程是M:N）； - 关联是“静态依赖”，区别于“动态依赖”。 |
| 4. 聚合（Aggregation） | 「弱整体-部分」关系（如“班级-学生”）：部分可脱离整体独立存在。 | 带空心菱形的实线（菱形指向整体） | - 生命周期独立（如班级解散，学生仍存在）； - 易错点：与组合的“强整体-部分”区分。 |
| 5. 组合（Composition） | 「强整体-部分」关系（如“汽车-发动机”）：部分不能脱离整体独立存在。 | 带实心菱形的实线（菱形指向整体） | - 生命周期一致（如汽车报废，发动机也报废）； - 符号“实心菱形”是关键识别点（易考图形判断）。 |
| 6. 依赖（Dependency） | 「动态依赖」关系：一个事物（客户端）的变化会影响另一个事物（提供者），是临时性的使用关系。 | 带箭头的虚线（箭头指向提供者） | - 临时性（如“学生调用成绩计算工具”，工具可替换）； - 易错点：与关联的区别（关联是静态结构，依赖是动态使用）。 |
- 重点/易考点：
- 6种关系的符号识别（给出图形选关系类型）；
- 聚合vs组合的生命周期差异（考试常考“某场景属于聚合还是组合”，如“公司-员工”是聚合，“手机-屏幕”是组合）；
- 依赖vs关联的区别（依赖是“动态使用”，关联是“静态结构”）。
- 易错点：
- 泛化与实现的符号混淆（均为空心三角，但泛化是实线，实现是虚线）；
- 聚合的“空心菱形”与组合的“实心菱形”记反。
（三）图（Diagrams）：事物与关系的“可视化组合”（重点：13种图的分类与用途）
UML通过13种图从不同视角描述系统，考试重点考“图的分类”“图的用途判断”，需掌握每种图的核心场景（尤其静态图中的类图、用例图，动态图中的序列图、活动图、状态图）。
1. 静态图（描述系统“结构”，不涉及时间维度）【易考】
| 图类型 | 核心用途（易考点） | 关键元素 |
|---|---|---|
| 类图（Class Diagram） | 描述系统的静态结构（类、接口、关系），是面向对象设计的核心图，用于“设计阶段建模”。 | 类、接口、泛化/关联/实现等关系 |
| 用例图（Use Case Diagram） | 描述 “用户与系统的交互需求”，用于“需求分析阶段”，明确系统边界和功能范围。 | 参与者（Actor）、用例、关联、包含/扩展关系 |
| 对象图（Object Diagram） | 类图的“运行时实例”，描述某一时刻对象的状态（属性值、对象间关系），用于“调试或演示”。 | 对象（类名加下划线）、属性值 |
| 构件图（Component Diagram） | 描述系统的“物理构件”（如jar、DLL）及构件间的依赖关系，用于“部署前的构件设计”。 | 构件、接口、依赖关系 |
| 部署图（Deployment Diagram） | 描述系统的 “硬件节点”与“构件的部署关系”（如“服务器A部署Web构件”），用于“部署阶段”。 | 节点（矩形加立体效果）、构件、部署关系 |
2. 动态图（描述系统“行为”，涉及时间或流程维度）
| 图类型 | 核心用途（易考点） | 关键元素 |
|---|---|---|
| 序列图（Sequence Diagram） | 描述“对象间按时间顺序的交互”（强调“时间先后”），用于“接口设计或交互逻辑建模”。 | 对象（生命线）、消息（带箭头的线，分同步/异步）、时间轴 |
| 通信图（Communication Diagram） | 描述“对象间的交互”（强调“对象间的连接关系”，不强调时间），与序列图语义等价但视角不同。 | 对象、关联线、消息（标注顺序号） |
| 状态图（State Diagram） | 描述“单个对象的生命周期状态变化”（如“订单”的状态：待支付→已支付→已发货→已完成），用于“复杂状态建模”。 | 状态（圆角矩形）、事件（触发转换）、转换（箭头） |
| 活动图（Activity Diagram） | 描述“流程化行为”（如业务流程、算法步骤，可跨对象），用于“流程建模”（如请假流程、订单处理流程）。 | 活动（圆角矩形）、控制流（箭头）、分支（菱形）、泳道（分组） |
| 时序图（Timing Diagram） | 描述“对象状态随时间的变化”（强调“时间点与状态的对应”），用于“实时系统建模”（如嵌入式系统）。 | 对象、时间轴、状态条 |
| 交互概览图（Interaction Overview Diagram） | 用活动图的框架整合多个序列图/通信图，描述“复杂交互流程”（如“登录流程→下单流程→支付流程”）。 | 活动、交互引用（指向其他图） |
| 组合结构图（Composite Structure Diagram） | 描述“类或构件的内部结构”（如“订单类包含支付子模块、物流子模块”），用于“复杂结构建模”。 | 类/构件、端口、内部子元素 |
- 重点/易考点：
- 静态图vs动态图的分类（如“类图是静态图，序列图是动态图”）；
- 核心图的用途判断（如“需求分析用什么图？→用例图”“描述对象生命周期用什么图？→状态图”“描述时间顺序交互用什么图？→序列图”）；
- 活动图与状态图的区别（活动图描述“流程”，跨对象；状态图描述“单个对象的状态变化”）。
- 易错点：
- 序列图与通信图的语义等价性（均描述交互，但视角不同：序列图重时间，通信图重连接）；
- 用例图中的“参与者”是“角色”而非“具体人”（如“管理员”是参与者，而非“张三”）。
三、UML 公共机制（易考点：细节识别）
公共机制是UML中通用的建模规则，用于增强模型的表达能力，考试常考“符号细节”：
- 规格说明（Specification）：
- 对事物的详细描述（如类的属性类型、方法参数），通常放在事物图形的“下方或旁边”（用小字体或附加说明）。
- 易考点：规格说明的位置（非图形本身，而是附加描述）。
- 修饰（Adornment）：
- 对事物的补充标记（如“抽象类”的类名用斜体表示，“静态方法”用下划线表示）。
- 易考点：抽象类、静态成员的符号修饰（如“类名斜体→抽象类”）。
- 通用划分（General Divisions）：
- 包括“泛化（一般-特殊）”“分类（对象-类）”“聚集（整体-部分）”，是对事物关系的通用抽象。
- 易考点：聚集与聚合/组合的关联（聚集是通用概念，聚合/组合是聚集的具体类型）。
四、UML 建模规则（考点：语义一致性）
UML的规则确保模型的合法性和可读性，核心包括：
- 语义规则：
- 一致性：模型需符合UML的语义（如“类不能继承接口，只能实现接口”）；
- 完整性：模型需覆盖系统的必要元素（如“用例图需明确系统边界”）。
- 语法规则：
- 符号使用规范（如“泛化必须用空心三角实线”）；
- 命名规范（如“类名首字母大写，属性名首字母小写”）。
- 易考点：语义一致性判断（如“某类图中‘类继承接口’，是否符合UML规则？→不符合，应是实现关系”）。
二、设计模式
一、相关概念（核心基础，贯穿所有考点）
1. 设计模式的定义（易考点：概念辨析）
- 定义：设计模式是一套“被反复验证、可复用的软件设计解决方案”，用于解决特定场景下的通用设计问题（如“如何确保一个类只有一个实例”“如何让两个接口不兼容的类协同工作”）。
- 本质：是“设计经验的总结”，而非“代码模板”，核心是封装变化、解耦依赖、提高可复用性和可维护性。
- 易考点/易错点：
- 设计模式≠算法（算法是“解决问题的步骤”，设计模式是“设计层面的方案”）；
- 设计模式≠框架（框架是“可运行的半成品”，设计模式是“设计思路”，框架常包含设计模式）。
2. 设计模式的核心要素（重点：4要素是理解模式的关键）
每个设计模式都包含4个核心要素，考试中“模式识别”“场景匹配”均基于此：
| 要素 | 定义与作用 | 示例（以“单例模式”为例） |
|---|---|---|
| 模式名称 | 简洁描述模式的核心意图（如“单例”“适配器”），便于沟通。 | 单例模式（Singleton Pattern） |
| 问题 | 模式要解决的“特定场景问题”（如“多个对象频繁创建销毁导致资源浪费”“接口不兼容无法协同”）。 | 需确保一个类在系统中只有一个实例，且全局可访问。 |
| 解决方案 | 模式的“设计结构”（类/对象的协作方式），而非具体代码。 | 私有构造方法+静态获取实例的方法+静态私有实例变量。 |
| 效果 | 模式带来的“优缺点”（如可复用性、可维护性提升，或复杂度增加）。 | 优点：节省资源、全局统一访问；缺点：难扩展、违背单一职责。 |
3. 设计模式的7大设计原则（绝对重点：所有模式的“设计依据”，高频考点）
设计原则是设计模式的“灵魂”，考试常考“某场景违反哪个原则”“某模式符合哪个原则”，需熟记定义、作用、反例：
| 原则名称 | 核心定义 | 作用（重点） | 易错点/反例（易考点） |
|---|---|---|---|
| 1. 开闭原则（OCP） | 对“扩展开放”，对“修改关闭”（新增功能时不修改原有代码，仅新增代码）。 | 提高可扩展性，降低修改风险。 | 新增支付方式时，修改原有支付类代码（违反OCP）。 |
| 2. 单一职责原则（SRP） | 一个类/接口只负责“一个职责”（只做一件事）。 | 降低类的复杂度，提高可维护性。 | 一个“用户类”同时处理用户信息管理和订单支付（违反SRP）。 |
| 3. 里氏替换原则（LSP） | 子类可“替换”父类，且替换后不改变原有程序的正确性（子类需兼容父类行为）。 | 确保继承关系的合理性，支持多态。 | 正方形类继承长方形类，重写setWidth/setHeight后导致面积计算错误（违反LSP）。 |
| 4. 依赖倒置原则（DIP） | 依赖“抽象”而非“具体实现”（高层模块不依赖低层模块，两者都依赖抽象）。 | 降低模块耦合，提高扩展性。 | 高层“订单模块”直接依赖低层“MySQL数据库类”（违反DIP，应依赖“数据库抽象接口”）。 |
| 5. 接口隔离原则（ISP） | 客户端不依赖“不需要的接口”（将大接口拆分为小接口，按需依赖）。 | 避免接口冗余，降低耦合。 | 一个“全能接口”包含用户管理、订单管理、支付功能，客户端只需支付却依赖整个接口（违反ISP）。 |
| 6. 迪米特法则（LoD） | 一个对象应“最少了解”其他对象（只与直接朋友通信，不与陌生对象交互）。 | 降低对象间耦合，减少依赖传递。 | 订单类直接调用商品类的库存方法，而商品类是订单类的“间接朋友”（应通过订单服务类转发，符合LoD）。 |
| 7. 合成复用原则（CRP） | 优先使用“组合/聚合”而非“继承”实现复用（继承会导致强耦合，组合更灵活）。 | 提高复用灵活性，降低耦合。 | 用“汽车类继承发动机类”实现动力功能（违反CRP，应通过“汽车组合发动机对象”实现）。 |
- 易考点：开闭原则是“最核心原则”，其他原则均为实现OCP服务；依赖倒置原则是“解耦的关键”，常与“接口/抽象类”结合考查。
二、主要内容（按GoF 23种模式分类，重点讲高频考点模式）
设计模式按“功能”分为创建型、结构型、行为型三大类，考试中三类模式的考查占比约为3:3:4，需重点掌握以下高频模式：
（一）创建型模式（5种，核心：“如何创建对象”，封装对象创建过程）
解决“对象创建时的耦合、复杂度问题”，核心是“将对象创建与使用分离”。高频考点：单例、工厂方法、抽象工厂。
| 模式名称 | 意图（解决的问题） | 适用场景（重点/易考点） | 结构（类图核心关系） | 优缺点（易错点） |
|---|---|---|---|---|
| 1. 单例模式（Singleton） | 确保一个类“只有一个实例”，且全局可访问。 | ① 全局共享资源（如配置类、日志类）；② 频繁创建销毁的重量级对象（如数据库连接池）。 | 类（私有构造+静态私有实例+静态getInstance方法）。 | 优点：节省资源、全局统一；缺点：难扩展（违反开闭）、线程安全问题（需特殊处理）。 |
| 2. 工厂方法模式（Factory Method） | 定义“创建对象的接口”，让子类决定“实例化哪个类”（将创建逻辑延迟到子类）。 | ① 产品种类不确定，需扩展新产品（如新增手机品牌）；② 客户端不关心产品创建细节。 | 抽象工厂（创建抽象产品）→ 具体工厂（创建具体产品）；抽象产品→具体产品。 | 优点：符合开闭（新增产品只需加具体工厂/产品）；缺点：类数量膨胀（新增产品需加2个类）。 |
| 3. 抽象工厂模式（Abstract Factory） | 提供一个“创建一系列相关/依赖对象的接口”，无需指定具体类（创建“产品族”）。 | ① 系统需独立于产品的创建/组合（如跨平台UI组件：Windows按钮+Windows文本框为一个产品族）；② 产品族稳定，不易新增产品族。 | 抽象工厂（创建多个抽象产品）→ 具体工厂（创建对应产品族的具体产品）；多个抽象产品→对应具体产品。 | 优点：隔离产品族依赖，易切换产品族；缺点：难扩展新产品（如新增“下拉框”产品，需修改所有工厂和抽象工厂，违反开闭）。 |
| 4. 建造者模式（Builder） | 将“复杂对象的构建过程”与“对象表示”分离，同一构建过程可创建不同表示（如“组装电脑”）。 | ① 复杂对象（属性多、构建步骤固定）；② 需不同表示的复杂对象（如高配/低配电脑）。 | 指挥者（控制构建步骤）→ 建造者（抽象构建方法）→ 具体建造者（实现构建）；产品（复杂对象）。 | 优点：解耦构建与表示，易定制；缺点：类数量多（适合极复杂对象）。 |
| 5. 原型模式（Prototype） | 通过“复制现有对象”创建新对象，而非重新实例化（避免重复初始化开销）。 | ① 对象创建成本高（如初始化需查数据库）；② 需批量创建相似对象（如批量生成报表模板）。 | 原型类（实现clone方法）→ 具体原型（重写clone）；客户端通过clone获取新对象。 | 优点：提高创建效率；缺点：深克隆实现复杂（引用类型需特殊处理）。 |
- 易考点/易错点：
- 单例模式的“线程安全实现”：饿汉式（类加载时创建，线程安全但浪费资源）、懒汉式（双重检查锁+volatile，线程安全且懒加载）；
- 工厂方法vs抽象工厂：工厂方法创建“单一产品”，抽象工厂创建“产品族”（如工厂方法造“手机”，抽象工厂造“手机+耳机+充电器”）。
（二）结构型模式（7种，核心：“如何组合类/对象”，优化结构耦合）
解决“类/对象组合时的结构灵活性问题”，核心是“通过继承/组合实现功能复用或接口适配”。高频考点：代理、适配器、装饰器、组合。
| 模式名称 | 意图（解决的问题） | 适用场景（重点/易考点） | 结构（类图核心关系） | 优缺点（易错点） |
|---|---|---|---|---|
| 1. 代理模式（Proxy） | 为其他对象提供“代理”，控制对原对象的访问（如权限控制、延迟加载）。 | ① 远程代理（访问远程对象，如RPC代理）；② 保护代理（权限控制，如管理员代理）；③ 虚拟代理（延迟加载，如大图片加载代理）。 | 抽象主题（定义接口）→ 真实主题（原对象）、代理（持有真实主题引用，实现抽象主题，添加额外逻辑）。 | 优点：解耦访问者与原对象，增强功能；缺点：增加一层代理，性能略有损耗。 |
| 2. 适配器模式（Adapter） | 将“一个类的接口”转换为“客户端期望的另一个接口”，使接口不兼容的类可协同工作。 | ① 复用老系统（老接口与新系统接口不兼容）；② 集成第三方组件（第三方接口与自研接口不一致）。 | 目标接口（客户端期望的接口）→ 适配器（实现目标接口，持有适配者引用，转换逻辑）→ 适配者（老接口/第三方接口）。 | 优点：复用老代码，降低改造成本；缺点：过多适配器会增加系统复杂度。 |
| 3. 装饰器模式（Decorator） | 动态给对象“添加额外功能”，且不改变原对象结构（如“给咖啡加奶、加糖”）。 | ① 需动态扩展对象功能（且功能可组合）；② 避免用继承扩展（继承会导致类爆炸）。 | 抽象组件（定义核心功能）→ 具体组件（核心功能实现）、装饰器（持有抽象组件引用，实现抽象组件，添加额外功能）→ 具体装饰器（具体额外功能）。 | 优点：动态扩展、功能可组合；缺点：多层装饰会增加调试难度。 |
| 4. 组合模式（Composite） | 将“对象组合成树形结构”，使客户端对“单个对象”和“对象组合”的访问一致（如“文件-文件夹”）。 | ① 处理树形结构数据（如文件系统、部门组织架构）；② 客户端无需区分单个/组合对象。 | 抽象构件（定义统一接口）→ 叶子构件（单个对象，无子节点）、容器构件（组合对象，持有子构件列表）。 | 优点：统一访问逻辑，简化客户端；缺点：叶子与容器的职责差异可能导致设计模糊。 |
| 5. 外观模式（Facade） | 为“复杂子系统”提供一个“统一的高层接口”，简化客户端与子系统的交互（如“医院挂号→就诊→缴费”的统一服务窗口）。 | ① 子系统复杂，客户端需调用多个子系统接口；② 需隔离客户端与子系统（降低耦合）。 | 外观类（持有子系统引用，提供统一接口）→ 多个子系统类（复杂逻辑实现）。 | 优点：简化调用，降低耦合；缺点：外观类可能成为“上帝类”（职责过多）。 |
| 6. 桥接模式（Bridge） | 将“抽象部分”与“实现部分”分离，使两者可独立扩展（如“手机品牌”与“手机功能”分离）。 | ① 抽象与实现需独立扩展（如品牌可加华为/苹果，功能可加通话/拍照）；② 避免多维度继承导致的类爆炸。 | 抽象化角色（定义抽象接口，持有实现化角色引用）→ 修正抽象化角色；实现化角色（定义实现接口）→ 具体实现化角色。 | 优点：解耦抽象与实现，易扩展；缺点：增加系统复杂度（需理解抽象与实现的分离）。 |
| 7. 享元模式（Flyweight） | 复用“细粒度对象”，减少对象创建数量（如“围棋棋子”“字符串常量池”）。 | ① 大量相似对象（如游戏中的敌人、文档中的字符）；② 对象大部分属性可共享（内部状态），少部分随环境变化（外部状态）。 | 享元工厂（管理享元对象，复用已有对象）→ 享元角色（抽象接口，区分内部/外部状态）→ 具体享元（实现享元）、非享元（不可共享的对象）。 | 优点：减少内存占用；缺点：增加工厂复杂度，需处理外部状态传递。 |
- 易考点/易错点：
- 适配器vs装饰器：适配器“改变接口”（让不兼容的接口协同），装饰器“不改变接口，只加功能”；
- 组合模式的“透明方式”vs“安全方式”：透明方式中叶子和容器都有add/remove方法（叶子抛出异常），安全方式中仅容器有add/remove（客户端需区分叶子和容器），考试常考透明方式。
（三）行为型模式（11种，核心：“如何交互”，优化对象间的通信与职责分配）
解决“对象间的行为协作、职责分配问题”，核心是“封装行为变化、解耦交互逻辑”。高频考点：观察者、策略、模板方法、迭代器、责任链。
| 模式名称 | 意图（解决的问题） | 适用场景（重点/易考点） | 结构（类图核心关系） | 优缺点（易错点） |
|---|---|---|---|---|
| 1. 观察者模式（Observer） | 定义“对象间的一对多依赖”，当一个对象（主题）变化时，所有依赖它的对象（观察者）自动更新。 | ① 事件通知（如GUI按钮点击、消息订阅）；② 状态变化需同步通知多个对象（如订单状态变更通知库存、物流、财务）。 | 主题（管理观察者列表，通知更新）→ 具体主题；观察者（定义更新接口）→ 具体观察者。 | 优点：解耦主题与观察者，易扩展；缺点：观察者过多时通知效率低，可能循环依赖。 |
| 2. 策略模式（Strategy） | 定义“一系列算法”，将每个算法封装起来，使算法可互相替换（如“支付方式：支付宝/微信/银联”）。 | ① 多个算法解决同一问题（且需动态切换）；② 避免用多重if-else判断算法（如if(支付方式==支付宝)→调用支付宝逻辑）。 | 策略接口（定义算法）→ 具体策略（实现算法）；上下文（持有策略引用，调用算法）。 | 优点：算法可切换、易扩展；缺点：客户端需了解所有策略（才能选择）。 |
| 3. 模板方法模式（Template Method） | 定义“算法的骨架”，将步骤延迟到子类实现（如“泡茶：烧水泡茶→加茶叶→加调料”，调料步骤子类定）。 | ① 算法步骤固定，部分步骤可变（如流程固定，细节差异）；② 复用算法骨架，约束子类行为。 | 抽象类（定义模板方法：固定步骤+钩子方法）→ 具体子类（实现可变步骤）。 | 优点：复用骨架，约束流程；缺点：子类需遵循骨架，灵活性受限（钩子方法可缓解）。 |
| 4. 迭代器模式（Iterator） | 提供一种“遍历聚合对象元素”的方法，且不暴露聚合对象的内部结构（如“遍历列表/集合”）。 | ① 需遍历聚合对象（如数组、链表、树）；② 客户端无需知道聚合对象的内部结构（如遍历ArrayList和LinkedList用同一迭代器）。 | 迭代器接口（定义hasNext()/next()）→ 具体迭代器；聚合接口（定义创建迭代器的方法）→ 具体聚合。 | 优点：解耦遍历与聚合，易扩展新聚合；缺点：增加类数量（每个聚合需对应迭代器）。 |
| 5. 责任链模式（Chain of Responsibility） | 将“请求的处理者”连成链，请求沿链传递，直到有处理者处理（如“请假审批：员工→组长→经理→总监”）。 | ① 多个对象可处理同一请求（且处理者不确定）；② 避免请求发送者与处理者耦合（无需知道谁处理）。 | 抽象处理者（定义处理方法+持有下一个处理者引用）→ 具体处理者（判断是否处理，否则传递）。 | 优点：解耦发送者与处理者，易扩展；缺点：请求可能无人处理，或链过长导致效率低。 |
| 6. 命令模式（Command） | 将“请求”封装为对象，使请求可参数化、队列化、撤销（如“遥控器按钮：开/关电视”）。 | ① 需记录请求（如日志、撤销）；② 请求发送者与处理者解耦（如遥控器不直接控制电视，通过命令对象）。 | 命令接口（定义execute()）→ 具体命令（持有接收者引用，调用接收者方法）；请求者（持有命令引用，触发命令）；接收者（执行具体操作）。 | 优点：支持撤销/重试，解耦发送者与接收者；缺点：类数量多（每个命令一个类）。 |
| 7. 备忘录模式（Memento） | 保存对象的“内部状态”，且不破坏封装，以便后续恢复（如“游戏存档”“文档撤销”）。 | ① 需保存/恢复对象状态（如撤销操作、快照）；② 不希望暴露对象内部结构（状态私有）。 | 原发器（创建备忘录+从备忘录恢复）；备忘录（存储原发器状态）；管理者（管理备忘录，不访问状态）。 | 优点：保护封装，支持恢复；缺点：状态多时有内存开销（如频繁存档）。 |
| 8. 状态模式（State） | 将“对象的状态”封装为独立类，使对象状态变化时行为也变化（如“订单状态：待支付→已支付→已发货”）。 | ① 对象行为依赖状态（且状态多、变化频繁）；② 避免用多重if-else判断状态（如if(状态==待支付)→允许支付）。 | 环境类（持有当前状态引用，委托状态处理行为）；状态接口（定义状态对应的行为）→ 具体状态（实现行为，切换状态）。 | 优点：状态变化清晰，易扩展；缺点：状态多时有类爆炸（每个状态一个类）。 |
| 9. 访问者模式（Visitor） | 定义“作用于对象结构中元素的操作”，使操作可独立于元素结构扩展（如“文档解析：文本→图片→表格，分别统计字数/尺寸/行数”）。 | ① 对象结构稳定（如文档元素固定），但需扩展新操作（如新增“导出”操作）；② 避免在元素类中新增操作（违反开闭）。 | 访问者接口（定义对每个元素的操作）→ 具体访问者；元素接口（定义接受访问者的方法）→ 具体元素；对象结构（管理元素，遍历并接受访问者）。 | 优点：操作易扩展，集中管理；缺点：对象结构变化时需修改所有访问者（违反开闭）。 |
| 10. 中介者模式（Mediator） | 用“中介者对象”封装对象间的交互，使对象无需直接通信（如“聊天室：用户不直接发消息，通过聊天室转发”）。 | ① 多个对象间交互复杂（网状依赖）；② 需简化对象间耦合（如系统中多个模块互相调用，用中介者统一协调）。 | 中介者接口（定义交互方法）→ 具体中介者（持有同事引用，协调交互）；同事类（持有中介者引用，通过中介者交互）→ 具体同事。 | 优点：解耦同事，简化交互；缺点：中介者可能成为“上帝类”（逻辑复杂）。 |
| 11. 解释器模式（Interpreter） | 定义“语言的语法”，并构建解释器解析语言（如“正则表达式解析”“公式计算”）。 | ① 简单语法的语言（如自定义配置规则、简单公式）；② 语法频繁变化（如动态调整规则）。 | 抽象表达式（定义解释方法）→ 终结符表达式（语法的基本单位）、非终结符表达式（语法的组合）；环境（存储解释所需的上下文）。 | 优点：语法易扩展；缺点：复杂语法会导致类爆炸（如SQL解析不适合）。 |
- 易考点/易错点：
- 策略vs模板方法：策略是“算法全替换”（不同算法完全独立），模板方法是“算法骨架固定，部分步骤替换”；
- 观察者vs责任链：观察者是“一对多通知”（所有观察者都接收），责任链是“请求沿链传递，一个处理者处理”；
- 状态vs责任链：状态是“对象自身状态驱动行为变化”（状态是对象内部属性），责任链是“请求驱动处理者变化”（处理者是外部对象）。
三、核心考点（按考查形式分类，覆盖选择/案例分析）
1. 设计原则类考点（占比约20%）
- 考查形式：选择题（判断违反/符合哪个原则）、案例分析题（指出代码中的原则违反问题）。
- 高频场景：
- 给出代码片段（如“一个类同时处理用户和订单”），判断违反“单一职责原则”；
- 给出需求（如“新增支付方式需修改原有支付类”），判断违反“开闭原则”；
- 给出设计（如“高层模块依赖具体数据库类”），判断违反“依赖倒置原则”。
2. 模式分类与识别（占比约30%）
- 考查形式：选择题（判断模式类型、匹配场景）、案例分析题（识别代码中的模式）。
- 高频场景：
- 给出场景（如“确保日志类只有一个实例”），选“单例模式”；
- 给出场景（如“老系统接口与新系统不兼容，需适配”），选“适配器模式”；
- 给出场景（如“订单状态变化通知多个模块”），选“观察者模式”；
- 给出类图（如“抽象工厂创建多个产品”），判断模式类型。
3. 模式实现细节（占比约30%）
- 考查形式：选择题（判断实现正确性）、简答题（写模式代码）。
- 高频场景：
- 单例模式的线程安全实现（双重检查锁+volatile的作用）；
- 工厂方法模式的类结构（抽象工厂、具体工厂、抽象产品、具体产品的关系）；
- 装饰器模式的“组合而非继承”实现（装饰器持有组件引用）；
- 策略模式中上下文与策略的交互（上下文调用策略的方法）。
4. 模式对比与选择（占比约20%）
- 考查形式：选择题（选择合适的模式）、案例分析题（重构代码选模式）。
- 高频场景：
- 对比“适配器vs装饰器”，选择适合“接口适配”的模式（适配器）；
- 对比“工厂方法vs抽象工厂”，选择适合“产品族”的模式（抽象工厂）；
- 对比“策略vs模板方法”，选择适合“动态切换算法”的模式（策略）。
四、相关考题（覆盖高频考点，含详细解析）
（一）选择题（每题1分，共5题）
1. 设计原则类
题目：某电商系统中，“订单类”同时包含“订单信息管理”和“支付逻辑处理”功能。当需要新增“分期付款”功能时，需修改“订单类”的支付相关代码。该设计违反了UML设计原则中的（ ）。
A. 开闭原则 B. 单一职责原则 C. 依赖倒置原则 D. 里氏替换原则
答案：B
解析：“订单类”同时负责“订单管理”和“支付处理”两个职责，违反“单一职责原则”（一个类只做一件事）；新增支付功能需修改订单类，也间接违反开闭原则，但核心问题是职责过多，故优先选B。
2. 模式识别类
题目：某物流系统中，“订单状态”包括“待发货”“已发货”“已签收”“已取消”，不同状态下订单支持的操作不同（如“待发货”可取消，“已发货”不可取消）。为避免用多重if-else判断状态，应采用的设计模式是（ ）。
A. 策略模式 B. 状态模式 C. 责任链模式 D. 观察者模式
答案：B
解析：场景核心是“对象行为依赖状态，且状态变化频繁”，状态模式将每个状态封装为独立类，订单的行为由当前状态决定，避免if-else；策略模式是“算法替换”，与状态无关，故排除A。
3. 模式实现类
题目：以下关于单例模式的实现，哪项是线程安全的懒汉式实现（ ）。
A.
public class Singleton {private static Singleton instance;private Singleton() {}public static Singleton getInstance() {if (instance == null) {instance = new Singleton();}return instance;}
}
B.
public class Singleton {private static volatile Singleton instance;private Singleton() {}public static Singleton getInstance() {if (instance == null) {synchronized (Singleton.class) {if (instance == null) {instance = new Singleton();}}}return instance;}
}
C.
public class Singleton {private static final Singleton instance = new Singleton();private Singleton() {}public static Singleton getInstance() {return instance;}
}
D.
public class Singleton {public static Singleton instance = new Singleton();private Singleton() {}public static Singleton getInstance() {return instance;}
}
答案：B
解析：A是普通懒汉式，线程不安全（多线程并发创建多个实例）；B是双重检查锁+volatile，线程安全且懒加载（volatile防止指令重排）；C是饿汉式，线程安全但非懒加载；D是饿汉式的错误实现（instance为public，破坏封装）。
4. 模式对比类
题目：某系统需处理“文件-文件夹”的树形结构，客户端需统一遍历“单个文件”和“文件夹中的所有文件”，无需区分两者。应采用的设计模式是（ ）。
A. 适配器模式 B. 装饰器模式 C. 组合模式 D. 享元模式
答案：C
解析：组合模式的核心是“将单个对象和组合对象统一为树形结构，客户端统一访问”，符合“文件-文件夹”场景；适配器是“接口适配”，装饰器是“加功能”，享元是“复用对象”，均不符合。
5. 模式分类类
题目：以下设计模式中，属于行为型模式的是（ ）。
A. 抽象工厂模式 B. 代理模式 C. 观察者模式 D. 桥接模式
答案：C
解析：A是创建型模式；B、D是结构型模式；C是行为型模式。
（二）简答题（共1题，10分）
题目：请编写单例模式的“懒汉式（线程安全）”实现代码，并说明关键技术点（如volatile的作用、双重检查锁的目的）。
答案：
- 实现代码：
public class Singleton {// 1. 私有静态实例，volatile修饰防止指令重排private static volatile Singleton instance;// 2. 私有构造方法，防止外部实例化private Singleton() {}// 3. 静态公共方法，双重检查锁获取实例public static Singleton getInstance() {// 第一次检查：避免已创建实例时的同步开销if (instance == null) {// 同步锁：确保多线程下只有一个线程进入创建逻辑synchronized (Singleton.class) {// 第二次检查：防止多线程并发时多次创建实例if (instance == null) {instance = new Singleton(); // volatile防止指令重排}}}return instance;}
}
- 关键技术点说明：
（1）私有构造方法：防止外部通过new关键字创建实例，确保实例唯一；
（2）volatile关键字：防止instance = new Singleton()的指令重排（该操作分“分配内存→初始化对象→赋值引用”三步，重排可能导致其他线程获取到“未初始化的实例”）；
（3）双重检查锁：第一次检查避免“实例已存在时的同步锁开销”（提高效率），第二次检查防止“多线程并发进入同步块后重复创建实例”（保证线程安全）。
（三）案例分析题（共1题，15分）
题目：某在线购物系统中，“订单服务”需处理订单创建后的一系列操作：① 扣减库存；② 生成支付单；③ 发送短信通知用户。当前代码如下：
public class OrderService {private InventoryService inventoryService = new InventoryService();private PaymentService paymentService = new PaymentService();private SmsService smsService = new SmsService();public void createOrder(Order order) {// 1. 扣减库存inventoryService.reduceStock(order.getProductId(), order.getQuantity());// 2. 生成支付单paymentService.createPayment(order);// 3. 发送短信smsService.sendSms(order.getUserId(), "订单创建成功");}
}
（1）该代码违反了哪些设计原则？请说明理由。（5分）
（2）若后续需新增“记录订单日志”操作，需修改createOrder方法，违反了什么原则？如何用设计模式优化？（10分）
答案：
（1）违反的设计原则及理由：
① 依赖倒置原则：OrderService直接依赖InventoryService等具体实现类（new InventoryService()），而非抽象接口；若更换库存实现（如从MySQL改为Redis），需修改OrderService代码。
② 单一职责原则：OrderService除了“创建订单”核心职责，还直接调用库存、支付、短信服务，职责过多（耦合了其他服务的调用逻辑）。
（2）新增操作的问题及优化方案：
① 违反原则：新增“记录日志”需修改createOrder方法，违反“开闭原则”（对修改关闭，对扩展开放）。
② 优化设计模式：采用“观察者模式”，将订单创建作为“主题”，库存扣减、支付生成、短信通知、日志记录作为“观察者”，订单状态变化时自动通知所有观察者。
③ 优化后代码结构：
- 步骤1：定义“主题”接口（订单主题）：
public interface OrderSubject {void registerObserver(OrderObserver observer); // 注册观察者void removeObserver(OrderObserver observer); // 移除观察者void notifyObservers(Order order); // 通知观察者
}
- 步骤2：定义“观察者”接口（订单操作观察者）：
public interface OrderObserver {void doAction(Order order); // 观察者的操作（扣库存、发通知等）
}
- 步骤3：实现具体主题（订单服务）：
public class OrderService implements OrderSubject {private List<OrderObserver> observers = new ArrayList<>();@Overridepublic void registerObserver(OrderObserver observer) {observers.add(observer);}@Overridepublic void removeObserver(OrderObserver observer) {observers.remove(observer);}@Overridepublic void notifyObservers(Order order) {for (OrderObserver observer : observers) {observer.doAction(order); // 通知所有观察者执行操作}}// 核心职责：创建订单，仅负责通知观察者public void createOrder(Order order) {// 订单创建逻辑（如保存订单到数据库）System.out.println("订单创建成功：" + order.getOrderId());// 通知所有观察者执行后续操作notifyObservers(order);}
}
- 步骤4：实现具体观察者（库存、支付、短信、日志）：
// 库存观察者
public class InventoryObserver implements OrderObserver {private InventoryService inventoryService = new InventoryService();@Overridepublic void doAction(Order order) {inventoryService.reduceStock(order.getProductId(), order.getQuantity());}
}
// 日志观察者（新增操作，无需修改原有代码）
public class LogObserver implements OrderObserver {private LogService logService = new LogService();@Overridepublic void doAction(Order order) {logService.recordLog("订单创建：" + order.getOrderId());}
}
- 步骤5：客户端使用（新增观察者只需注册，无需修改订单服务）：
public class Client {public static void main(String[] args) {OrderService orderService = new OrderService();// 注册观察者（库存、支付、短信、日志）orderService.registerObserver(new InventoryObserver());orderService.registerObserver(new PaymentObserver());orderService.registerObserver(new SmsObserver());orderService.registerObserver(new LogObserver()); // 新增日志观察者// 创建订单orderService.createOrder(new Order("O123", "P456", 2, "U789"));}
}
④ 优化效果：新增操作（如日志）只需新增观察者类并注册，无需修改OrderService的createOrder方法，符合开闭原则；同时解耦订单服务与其他操作，符合依赖倒置原则。
