TENGJUN-4极反向沉板耳机插座:JA05-BPD011-A；技术解析

在消费电子、户外设备及工业控制等对连接可靠性要求严苛的领域，防水连接器是保障设备稳定运行的核心部件。TENGJUN防水耳机插座凭借反向沉板设计、IPX7高防水等级及优异的电气与机械性能，成为高端设备的理想连接选择，其技术参数与结构设计充分满足复杂环境下的使用需求。

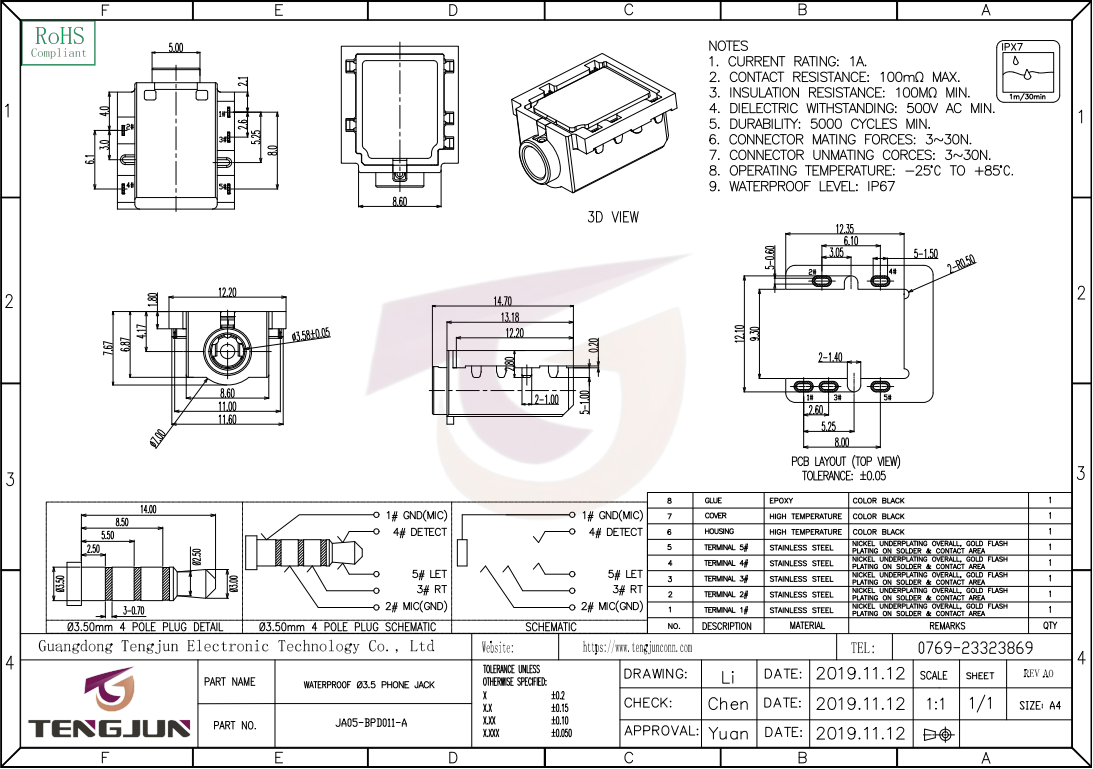

一、核心结构与外观参数

TENGJUN防水耳机插座在结构设计上兼顾安装适配性与空间优化，关键参数如下：

1.安装形式：反向沉板设计，可有效节省设备内部空间，适配紧凑的PCB布局，提升产品整体集成度。
2.极数配置：4极设计，支持音频信号的完整传输，满足立体声、麦克风等多功能需求，适配主流耳机接口协议。
3.连接方式：对夹式结构，确保插头与插座连接时的稳定性，减少因振动导致的接触不良问题。
4.尺寸规格：长度（L）为14.7mm，采用圆头外观设计，兼顾插拔便利性与结构密封性，适配标准耳机插头尺寸。
5.防水等级：达到IPX7级，可在1米深的水中浸泡30分钟而不影响性能，适用于户外、运动及潮湿环境下的设备。

二、关键电气性能指标

该插座在电气性能上表现优异，为信号传输的稳定性与安全性提供坚实保障：

1. 额定电流：1安培，满足耳机设备的功率传输需求，避免因电流过载导致的部件损坏。
2. 接触电阻：最大100毫欧，极低的接触电阻可减少信号传输损耗，确保音频信号清晰无失真。
3. 绝缘电阻：100MΩ，高绝缘电阻有效防止漏电现象，提升设备使用安全性，避免电气干扰。
4. 耐压性能：最小500伏交流电，具备较强的抗电压冲击能力，适应不同电压环境下的稳定工作。

三、机械性能与环境适应性

针对长期使用与复杂环境的挑战，插座在机械性能与环境耐受性上进行了优化：

1. 耐久性：支持5000次插拔循环，远超普通耳机插座的使用标准，延长设备整体使用寿命，降低维护成本。
2. 配合作用力：3-30牛顿，插拔力度适中，既保证连接的稳固性，又避免因力度过大导致的操作不便。
3. 松动力矩：3-30牛米，确保插头与插座连接后不易松动，在振动、冲击等工况下仍能保持稳定连接。
4. 工作温度：-25℃至+85℃，可适应极端高低温环境，无论是寒冷的户外还是高温的设备内部，均能正常工作，适用范围广泛。

四、应用场景与技术优势

TENGJUN防水耳机插座凭借全面的性能优势，可广泛应用于运动耳机、户外对讲机、工业控制设备、医疗仪器等领域。其核心优势在于将高防水等级与紧凑的反向沉板设计相结合，同时兼顾电气稳定性与机械耐久性，解决了传统耳机插座在潮湿、振动环境下易失效的痛点，为高端设备提供了可靠的连接解决方案，推动相关产品在复杂场景下的性能升级。
