软考中级习题与解答——第十三章_数据库分析与设计（1）

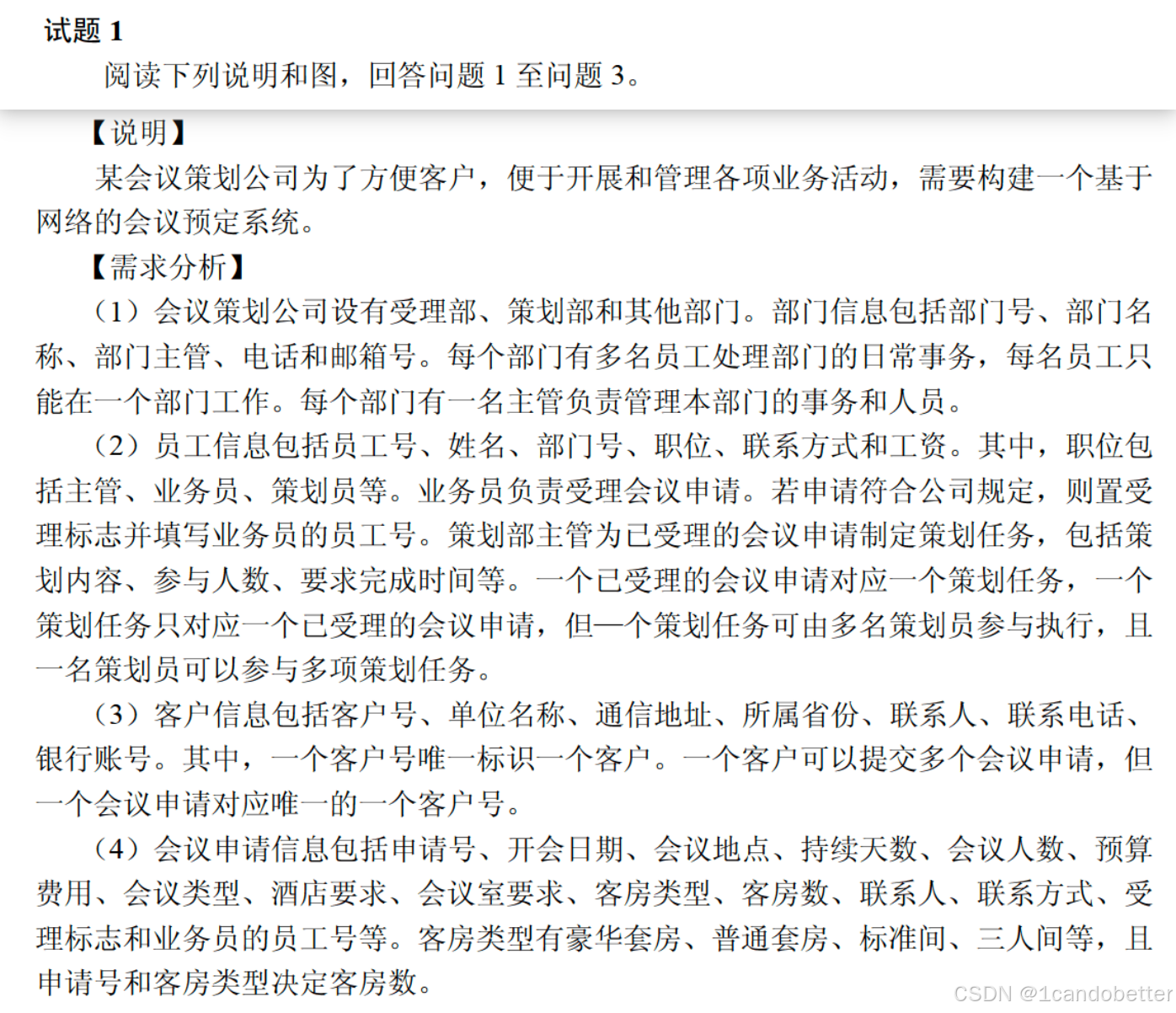

例题1

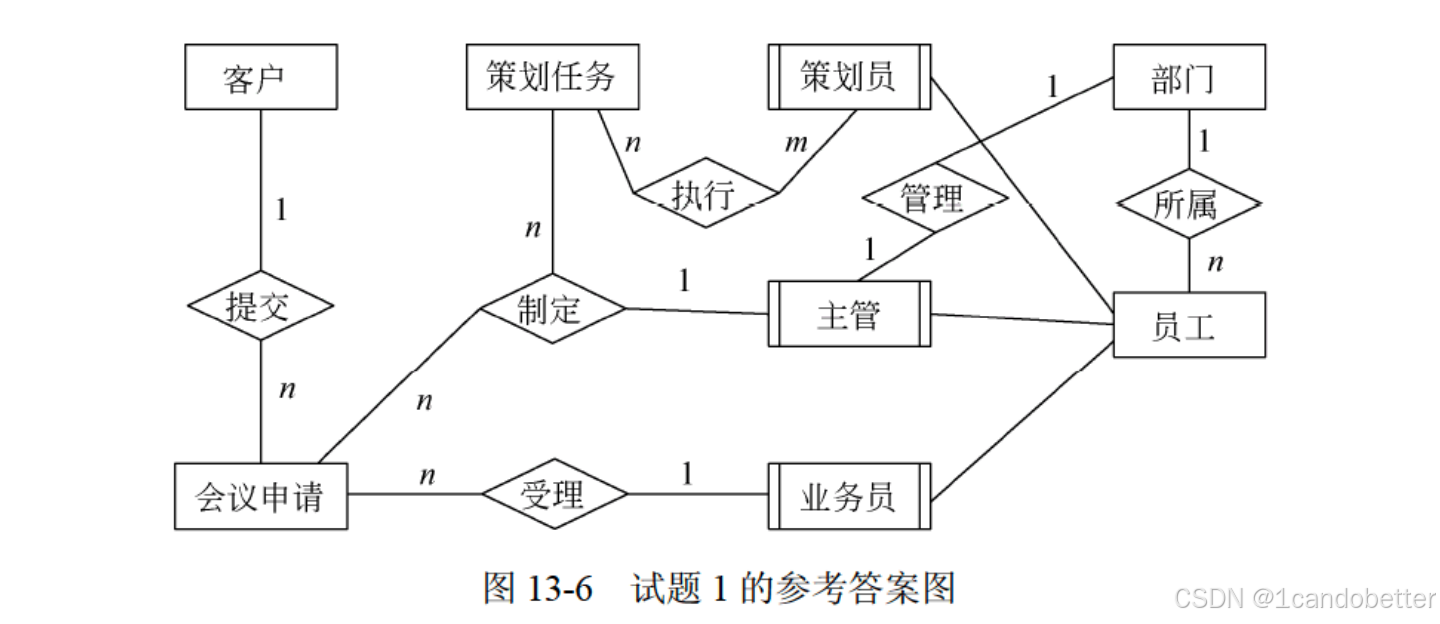

1、根据问题描述，补充 5个联系、联系的类型，完善图13-1的实体联系图。

2、根据实体联系图，将关系模式中的空 (a)～(d) 补充完整（1个空缺处可能有多个数据项）。对会议申请、策划任务和执行策划关系模式，用下划线和 # 分别指出各关系模式的主键和外键。

（a）部门号、职位

（b）申请号、客房类型、客户号

（c）申请号、员工号

（d）申请号、员工号

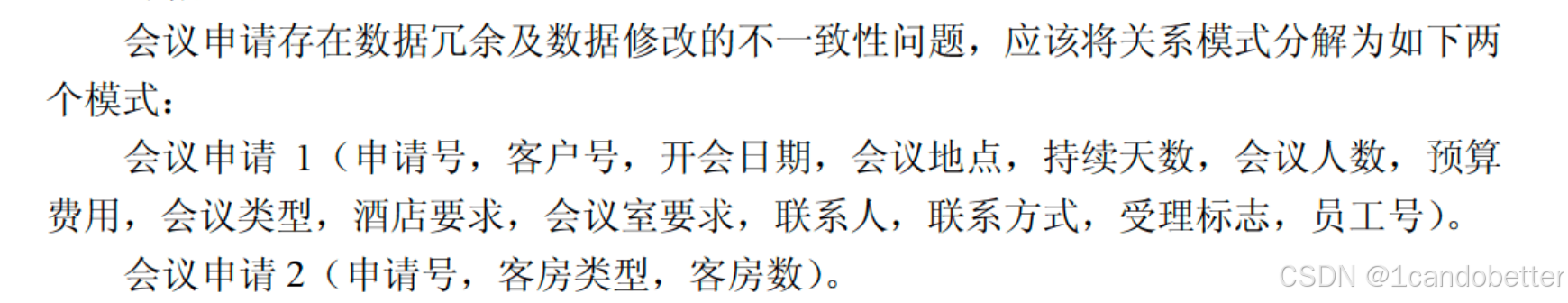

3、请说明关系模式“会议申请”存在的问题及解决方案
