ORB-SLAM2之ORB特征提取

特征点

ORB 特征提取

1.1 ORB中的关键点与描述子

ORB 特征亦由关键点和描述子两部分组成。它的关键点称为“Oriented FAST”，是一种改进的 FAST 角点，什么是 FAST 角点我们将在下文介绍。它的描述子称为 BRIEF （Binary Robust Independent Elementary Features）。因此，提取 ORB 特征分为两个步骤：

1. FAST 角点提取：找出图像中的” 角点”。相较于原版的 FAST, ORB 中计算了特征
   点的主方向，为后续的 BRIEF 描述子增加了旋转不变特性。
2. BRIEF 描述子：对前一步提取出特征点的周围图像区域进行描述。
   下面我们分别介绍 FAST 和 BRIEF。

FAST关键点

FAST的思想是，如果一个像素与它邻域的像素差别较大（过亮或过暗）, 那它更可能是角点。

检测流程如下：

1. 在图像中选取像素$p$，假设它的亮度为 $I_p$。
2. 设置一个阈值$T$, 比如$I_p$的20%。

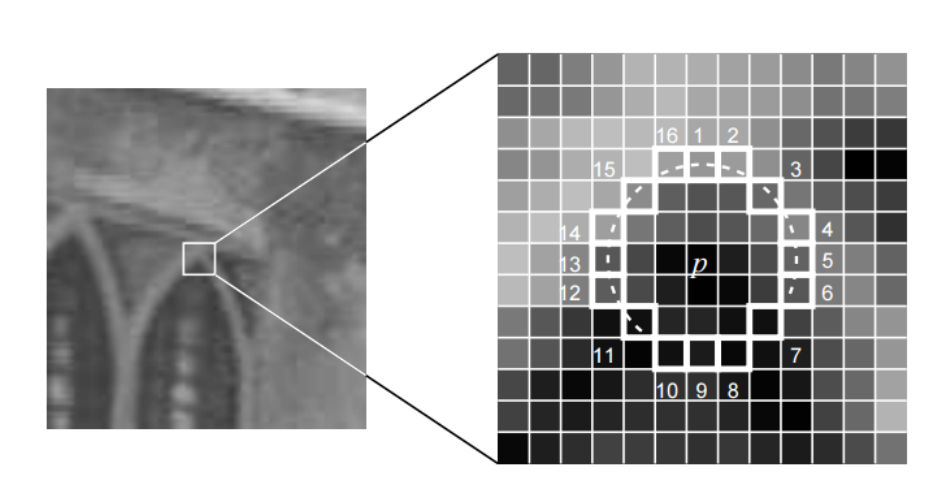

3. 以像素$p$为中心， 选取半径为3的圆上的16个像素点。
4. 假如选取的圆上，有连续的 N 个点的亮度大于 $I_p+T$ 或小于 $I_p-T$，那么像素 $p$
   可以被认为是特征点.
5. 循环以上四步，对每一个像素执行相同的操作。

FAST角点只考虑像素点周围的灰度信息， 存在以下缺点。

1. 提取到的角点数量过多。
2. FAST不具备方向信息， 且存在尺度问题。（即远处可能是角点，在近处可能就不是角点）

为了解决以上两个问题，进行以下改进

1. 指定最终要提取的角点数量N，对原始 FAST 角点分别计算 Harris 响应值，然后选取前 N 个具有最大响应值的角点，作为最终的角点集合。
2. 针对 FAST 角点不具有方向性和尺度的弱点，ORB 添加了尺度和旋转的描述。尺度不变性由构建图像金字塔，并在金字塔的每一层上检测角点来实现。而特征的旋转是由灰度质心法（Intensity Centroid）实现的。

Harris响应

Harris是一种根据像素点的一阶导数构建结构矩阵判断该点性质的方法。
首先， 构建结构张量
$$M(x,y)=\left[\begin{array}{cc}{I}_x^2& I_x{I}_y\\ I_x{I}_y& I_y^2\end{array}\right]$$
其中，$I_x,I_y$分别是图像在$x,y$方向的一阶导数。Harris响应函数为（K为经验常数，一般取0.04~0.06）

$$R=\det (M)-k\cdot (\text{trace}(M){)}^2$$
展开形式为， 其中R为响应值。
$$R=(I_x^2{I}_y^2-(I_x{I}_y{)}^2)-k(I_x^2+I_y^2{)}^2$$
响应值R的含义。（可以结合矩阵的特征值来理解）

R 很大且为正->角点
R为负->边缘
R近似为0->平坦区域

灰度质心法

质心是指以图像块灰度值作为权重的中心(即 质心偏向灰度变化大的方向)。其具体操作步骤如下 ：

1. 在一个小的图像块B 中（例如，x y点半径为R的区域），定义图像块的矩为：
   $$m_{pq}=\sum _{x,y}{x}^p{y}^{q}I(x,y)$$
   其中$I(x,y)$为$x,y$ 处的像素灰度值。$p,q=0,1$.
2. 通过矩可以找到图像块的质心：
   $$C=\left(\frac{m_{10}}{m_{00}},\frac{m_{01}}{m_{00}}\right)$$
3. 连接图像块的几何中心 O 与质心 C，得到一个方向向量。于是特征点的方向可以定义为：
   $$\theta =\arctan \left(\frac{m_{01}}{m_{10}}\right)$$

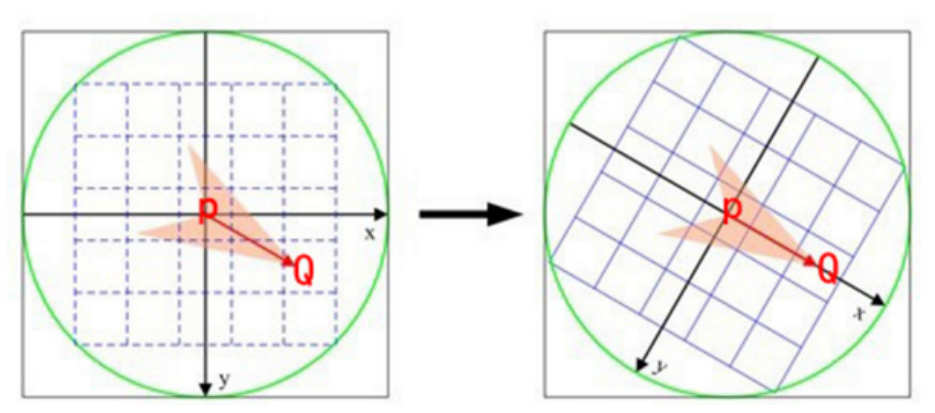

   下图P为几何中心，Q为灰度质心

   在ORB-SLAM中是先进行旋转，再计算描述子。 即根据每个角点的主方向，对描述子模板进行旋转， 使用旋转后的描述子模板进行描述子计算。 （可理解为 描述子都是在主方向坐标系下计算的 方便后续计算）

图像金子塔

参考如下文章：
https://www.cnblogs.com/wj-1314/p/11981974.html

BRIEF 描述子

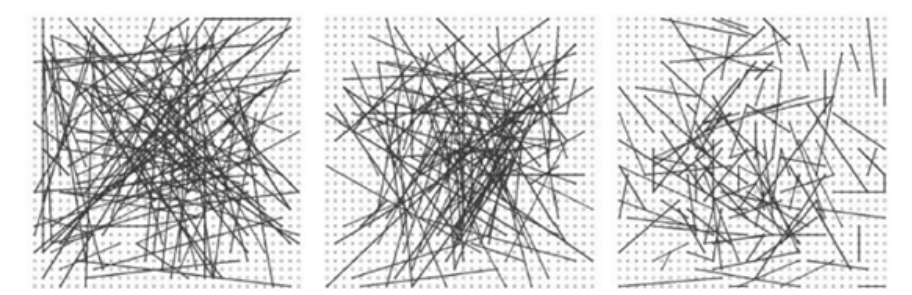

.BRIEF算法的核心思想是在关键点P的周围以一定模式选取N个点对，把这N个点对的比较结果组合起来作为描述子。为了保持踩点固定，工程上采用特殊设计的固定的pattern来做。通过计算两个描述子的余弦来计算两者的相似性。
