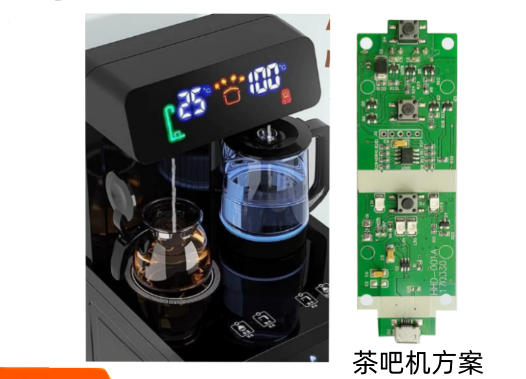

茶吧机方案MCU控制方案开发相关资料-茶吧机单片机应用
茶吧机是集烧水、保温、制冷、抽水等多种功能于一体的复杂小家电，其MCU方案是整个产品的“大脑”，需要高度的集成性、稳定性和安全性。
茶吧机核心功能与需求分析
茶吧机的功能复杂，MCU需要协调多个子系统：
1. 双温控制（核心）：
·加热系统：控制大功率加热管(通常≥1000W)，实现快速烧开，并精准保温(如55°C,70°℃,85°℃,100°C可调）。需要PID
·制冷系统（针对半导体制冷机型）：控制半导体制冷片（TEC）和散热风扇，实现冷水降温并保温。同样需要温度控制算法
2. 水泵控制：
·控制抽水泵从上水桶中取水，需要防干烧检测（通常通过流量计或水位传感器实现）。
3. 人机交互：
·显示：较大的LCD段码屏或TFT彩屏，用于显示水温、水量、定时、工作模式等。
·输入：机械按键、电容触摸键或旋转编码器，操作复杂。
4. 安全保护：
·双重防干烧：硬件（机械浮子开关）+软件（流量计/水位传感器超时判断）。
·过热保护：硬件热熔断器＋软件NTC温度监控。
·缺水报警、沸点识别、儿童锁等。
5. 逻辑与联动：
·复杂的逻辑顺序，如：先启动水泵抽水到热水壶->抽水停止->开始加热->加热完成进入保温。
·冷热双系统可能独立工作，需要MCU妥善管理资源。
MCU方案选型
茶吧机的复杂性决定了其MCU必须是一颗资源丰富、性能可靠的主流32位MCU。
方案一：单主控MCU方案（最主流、最常用）
这是目前绝大多数茶吧机采用的方案，由一颗性能足够的MCU统一控制所有功能。
·推荐MCU类型：国产ARM Cortex-M3/M0+内核的32位MCU。
为何必须是32位MCU?
·处理能力：需要同时运行两个独立的PID控制回路（加热+制冷），并处理复杂的UI逻辑和安全监控任务。8位MCU难以胜任。
·外设需求：需要多个ADC通道（采集热水NTC、冷水NTC、可能的水位传感器信号）、多个高级PWM定时器（分别控制加热继电器/可
控硅、制冷片功率、风扇调速）、丰富的IO口（控制水泵、指示灯、按键扫描）以及通信接口(UART用于可能的外挂显示屏驱动芯片
或无线模块，I2C用于存储用户设置的EEPROM)。
方案二：主从双MCU方案（用于超高阶或特殊功能机型）
在一些功能极其复杂（如带制冰、臭氧杀菌、超大彩屏）的顶级茶吧机中，可能会采用此方案。
· 架构：
·主MCU：负责核心人机交互、逻辑控制、通信连接。性能要求更高，可能选用Cortex-M7内核或更高端的M4MCU。
·从MCU：负责专一的实时性任务，如加热和制冷的双PID控制。可选用一颗专注于控制的MO或M3MCU。
·通信方式：主从MCU之间通过UART、I2C或SPI通信。
·优点：任务分离，实时性更高，系统更稳定（一个子系统故障不影响另一个），便于模块化设计。
方案三：智能互联方案
在单主控方案基础上，增加无线连接功能，接入智能家居。
·实现方式：·MCU+无线模组：主控MCU通过UART接口连接Wi-Fi模块。
总结与建议
·首选方案：对于绝大多数茶吧机产品，采用一颗国产的基于Cortex-M4内核的32位MCU的单芯片方案是最佳选择。它在性能、成本和开发难度上取得了最佳平衡。
·软件架构：务必使用RTOS，这将使复杂逻辑的开发和后期维护变得简单可靠。
·安全至上：牢记所有软件保护都不能替代硬件保护（如热熔断器、机械浮子开关），必须坚持软硬件双重保护原则。
·认证考量：产品需要满足3C等认证，MCU的ESD/EFT性能要过关。
