基于WebAssembly的STEP文件3D在线查看器实现详解

引言

在工程设计和制造领域，STEP文件（Standard for the Exchange of Product Data）是一种广泛使用的3D模型交换格式。本文将详细介绍如何使用HTML、JavaScript和WebAssembly技术构建一个能够在浏览器中直接预览STEP文件的3D查看器。

完整代码见绑定资源

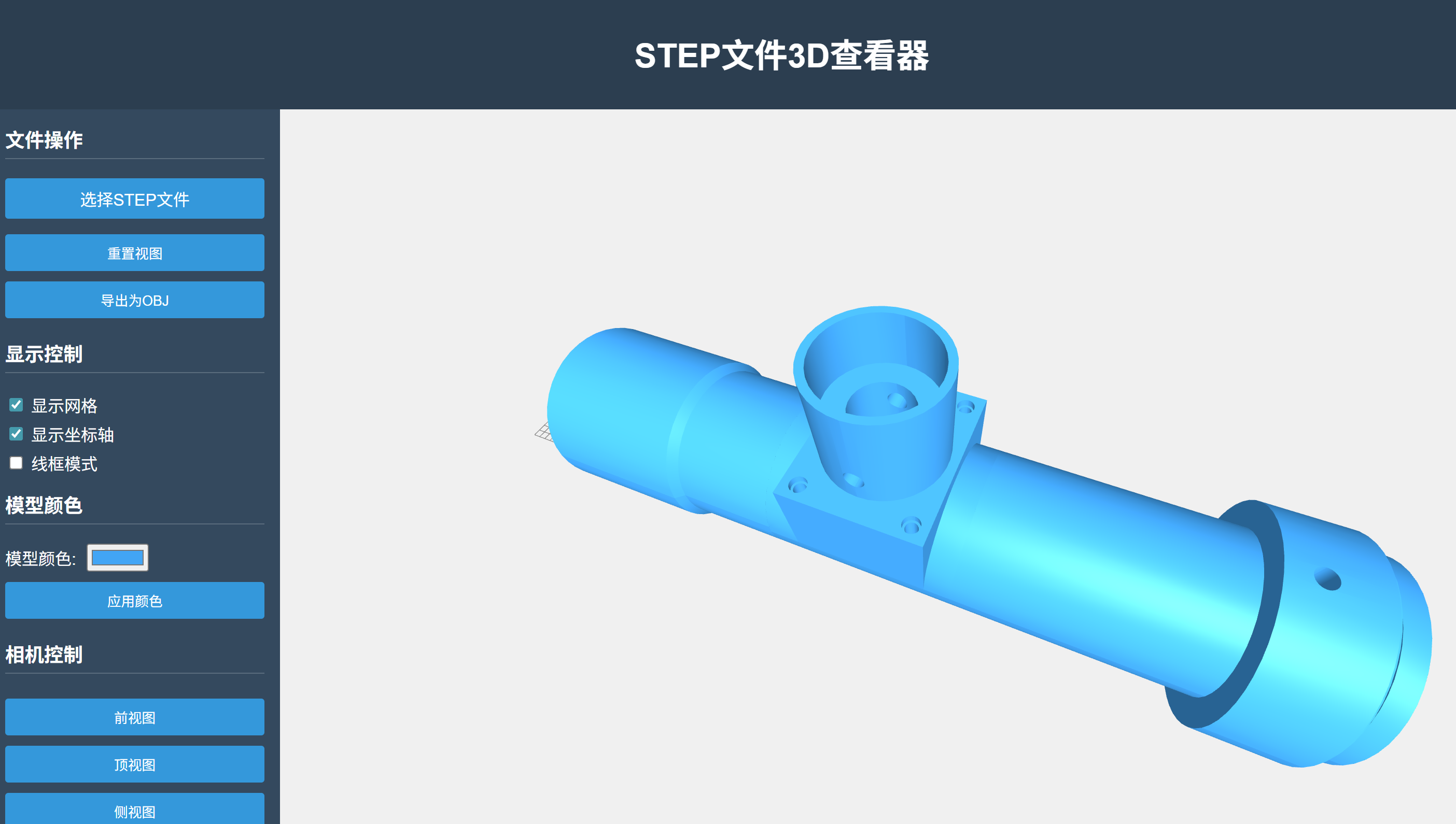

效果图

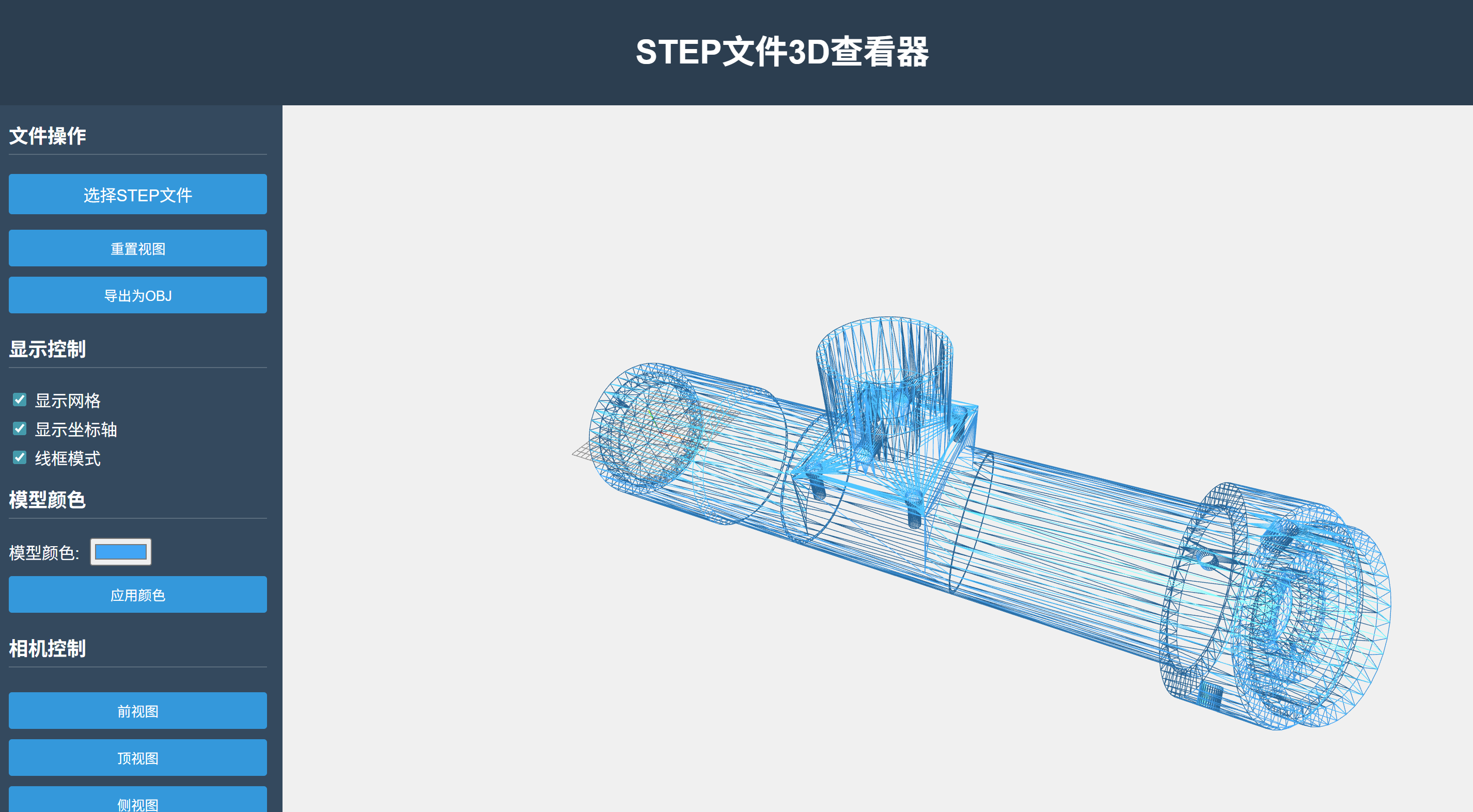

线框模式

技术架构

核心组件

1. Three.js：强大的WebGL渲染库，负责3D模型的渲染
2. occt-import-js：基于OpenCASCADE的WebAssembly模块，用于解析STEP文件
3. WebAssembly (WASM)：提供接近原生性能的STEP文件解析能力
4. OrbitControls：实现模型的交互式控制

功能特点

1. STEP文件解析：支持.step和.stp格式文件
2. 交互式查看：旋转、缩放、平移模型
3. 视图控制：提供前视图、顶视图和侧视图快捷切换
4. 显示选项：网格、坐标轴显示控制，线框模式切换
5. 模型导出：可将模型导出为OBJ格式
6. 模型着色：自定义模型颜色

实现细节

1. 初始化场景

function initThreeScene() {const container = document.getElementById('canvas-container');// 创建场景scene = new THREE.Scene();scene.background = new THREE.Color(0xf0f0f0);// 创建相机camera = new THREE.PerspectiveCamera(75, container.clientWidth / container.clientHeight, 0.1, 1000);camera.position.set(10, 10, 10);// 创建渲染器renderer = new THREE.WebGLRenderer({ antialias: true });renderer.setSize(container.clientWidth, container.clientHeight);container.appendChild(renderer.domElement);// 添加光源const ambientLight = new THREE.Amb
