南华 NHJX-13 型底盘间隙仪是专为机动车安全性能检测设计的液压驱动式检测设备，主要用于检查车辆转向机构、悬挂系统、传动部件等底盘部件的间隙状况，是执行 GB 21961-2014《机动车安全技术检验项目和方法》的必备工具。该设备通过精准模拟车辆行驶时的动态载荷，快速定位底盘部件的松动、磨损等隐患，广泛应用于机动车检测站、维修企业及汽车制造厂。以下从技术原理、操作要点、维护方案及行业应用展开详细解析。
一、技术定位与核心架构：动态检测的 “液压专家”
1. 技术定位：破解静态检测的局限性
传统人工检查底盘间隙依赖检测员经验，存在主观性强、动态载荷模拟不足、细微间隙漏检率高等问题。NHJX-13 通过液压驱动实现**±100mm 范围内的多维振动**，可检测出 0.1mm 级细微间隙，显著提升检测精度与效率。其核心优势包括：
- 多维度动态检测：支持前后、左右四个方向的往复运动（频率 35 次 / 分钟），覆盖转向节、横直拉杆、球头等关键部件的间隙检测。
- 高负载适应能力：额定轴荷 13 吨，最大位移力 28.5kN，可满足重中型货车、客车等大型车辆的检测需求。
- 操作便捷性：集成手持开关控制盒，检测员可同步观察底盘状态并记录异常，避免多设备协作的繁琐流程。
2. 核心架构：四大模块协同工作
NHJX-13 由液压动力系统、检测台体、智能控制系统、安全防护装置组成，关键参数与设计如下：
| 模块名称 | 核心功能 | 技术参数与设计 |
|---|---|---|
| 液压动力系统 | 提供稳定驱动力 | - 电机功率 1.5kW，最大压力 12MPa；- 使用 46 号抗磨液压油（冬季需更换 HS 低温液压油）；- 油箱容量 8L，配备油位观察窗与油温保护（＞60℃自动停机） |

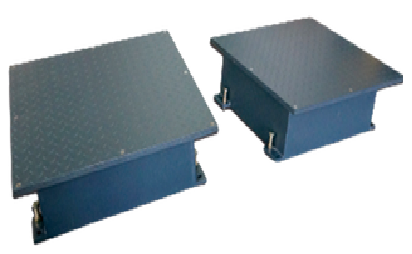

| 检测台体 | 承载车辆并执行振动检测 | - 台面板尺寸 750×750mm，表面防滑处理；- 位移精度 ±0.5mm，振动频率误差≤±2%；- 支持双台体联动检测（需额外配置控制系统） |
| 智能控制系统 | 动作控制与安全保护 | - 集成时间继电器，自动控制振动时长（默认 15 秒）；- 配备过载保护（压力＞12MPa 时自动泄压）；- 支持远程调节振动频率（通过泵站调节阀） |
| 安全防护装置 | 保障操作安全 | - 两侧安装光幕传感器，检测到人体侵入时立即停机；- 台体边缘设置橡胶缓冲垫，防止车辆碰撞损伤；- 急停按钮响应时间＜0.1 秒 |
二、实操核心技巧：检测效率与数据质量的平衡
1. 检测前准备：5 项 “精度保障” 操作
（1）设备安装与调试
- 基础施工要求：需按照厂家提供的基础图浇筑混凝土基础（厚度≥300mm），预埋电缆沟并做好排水处理。安装后用水平尺校准台体水平度（误差≤0.5mm/m），并用膨胀螺栓固定。
- 液压系统初始化：开机前加注液压油至油窗上限，启动后检查电机转向（需与箭头指示一致）。调节泵站远程调节阀，将振动频率设定为 35 次 / 分钟（大车检测时不得超过此值）。
（2）车辆预处理
- 轮胎状态检查：轮胎气压需符合标准（误差≤±0.1MPa），胎面花纹深度＞1.6mm。气压不足可能导致检测时车辆滑移，影响数据准确性。
- 底盘清洁：用高压水枪冲洗底盘，清除泥土、油污等杂物，避免掩盖间隙或损坏传感器。
（3）参数设置与校准
- 车型选择：在控制系统中选择对应车型（轻型 / 中型 / 重型），软件自动匹配振动频率与检测时长。
- 零点校准：空载状态下启动振动，记录初始位移值并清零。若零点漂移＞1mm，需重新校准传感器。
2. 检测执行：3 个 “异常捕捉” 要点
（1）动态检测流程
- 车辆定位：引导车辆缓慢驶上台体，使被检车轮中心对准台体中心线。对于双后桥车辆，需分轴检测并记录各轴数据。
- 多方向振动：依次按下控制盒上的 “前 / 后 / 左 / 右” 按钮，每次振动持续 15 秒。检测员需重点观察以下部位：
- 转向系统：横直拉杆球头间隙＞2mm、转向节衬套松旷；
- 悬挂系统：钢板弹簧 U 型螺栓松动、减振器漏油；
- 传动系统：传动轴万向节间隙＞3mm。
- 异常标记：发现间隙超标时，通过控制盒 “标记” 按钮记录位置，系统自动生成检测报告并标注隐患点。
（2）数据有效性验证
- 重复性检测：对疑似异常部位进行二次检测，两次结果偏差应＜10%，否则需排查设备或车辆状态。
- 对比检测：对同型号车辆采用 “标准件对比法”，将检测数据与已知良好部件的间隙值进行比对，降低误判率。
（3）安全操作规范
- 防夹保护：检测过程中严禁人员进入台体下方，如需近距离观察，需先暂停设备并启用手动模式。
- 油温监控：连续检测 10 台车辆后，需停机冷却 10 分钟（油温＞60℃时强制冷却），避免液压油老化加速。
三、常见问题与排查方案：设备故障的 “快速修复”
1. 液压系统异常：驱动力不足或泄漏
| 问题现象 | 高频原因 | 分步排查与解决方法 |
|---|---|---|
| 台体无法动作 | 1. 液压油不足；2. 电机过载保护触发；3. 电磁阀卡阻 | 1. 补充液压油至油窗上限；2. 检查电机绕组阻值（正常 5-10Ω），更换损坏的热继电器；3. 拆卸电磁阀清洗阀芯，必要时更换密封件 |
| 压力波动大（＞1MPa） | 1. 液压油中混入空气；2. 油泵磨损；3. 溢流阀故障 | 1. 松开油管接头排气，运行设备 5 分钟；2. 测量油泵出口压力（额定 12MPa），磨损严重需更换；3. 校准溢流阀开启压力（12±0.5MPa） |
| 油管接口漏油 | 1. 密封件老化；2. 管接头松动；3. 油管磨损 | 1. 更换 O 型圈或组合垫；2. 用扭矩扳手按规定力矩（25-30N・m）紧固；3. 检查油管弯曲半径是否过小，更换破损油管 |
2. 控制系统异常：动作紊乱或无响应
| 问题现象 | 高频原因 | 分步排查与解决方法 |
|---|---|---|
| 控制盒按钮失效 | 1. 线路断路；2. 按钮触点氧化；3. 控制板故障 | 1. 用万用表检测信号线通断（阻值＜1Ω 为正常）；2. 用酒精擦拭按钮触点，更换损坏的微动开关；3. 替换控制板并重新配置参数 |
| 振动频率不稳定 | 1. 时间继电器故障；2. 调节阀松动；3. 电源电压波动 | 1. 检测继电器触点闭合电阻（＜0.1Ω），更换老化元件；2. 用锁紧螺母固定调节阀，重新校准频率；3. 加装稳压器（电压波动需＜±5%） |
| 安全光幕误报警 | 1. 光幕表面有异物；2. 对射光轴偏移；3. 控制器故障 | 1. 用软布清洁光幕透镜；2. 调整发射器与接收器位置，确保红光对准；3. 替换光幕控制器并测试响应时间 |
四、日常维护与升级：设备的 “延寿策略”
1. 维护要点：检测线的 “差异化保养”
NHJX-13 的液压系统与运动部件需重点维护，建议遵循以下周期：
- 每日维护：① 清洁台体表面及传感器；② 检查液压油位与油温；③ 测试急停功能。
- 每周维护：① 更换液压油滤芯（精度 10μm）；② 润滑台体导轨与丝杆（用锂基润滑脂）；③ 校准振动频率与位移精度。
- 每月维护：① 全面检查油管密封性；② 测试电机绝缘电阻（＞2MΩ）；③ 进行压力泄漏测试（保压 5 分钟压力下降＜0.5MPa）。
2. 硬件升级：适应法规与技术迭代
- 智能化改造：可选配图像识别系统，通过工业相机自动识别底盘部件并标记间隙位置，检测效率提升 30%。
- 数据联网：增加 RJ45 网络接口，支持检测数据实时上传至监管平台（如公安交通管理系统），满足 GB/T 37305-2019《机动车安全技术检验业务信息系统及联网规范》要求。
3. 技术支持：厂家服务与行业资源
- 原厂培训：南华仪器提供底盘间隙仪专项培训，内容包括液压系统调试、故障诊断等，建议每年参加 1 次。培训后可获得设备操作认证证书，提升检测站资质。
- 行业交流：加入中国汽车保修设备行业协会，获取最新检测标准解读（如 GB 7258-2022 新增的应急制动检测要求）及设备改造方案。
