S7-200 SMART GET/PUT 指令深度解析：从参数到故障排查（S7 协议的客户端 - 服务器通信）下
五、完整实战：两台 PLC 的数据交换案例

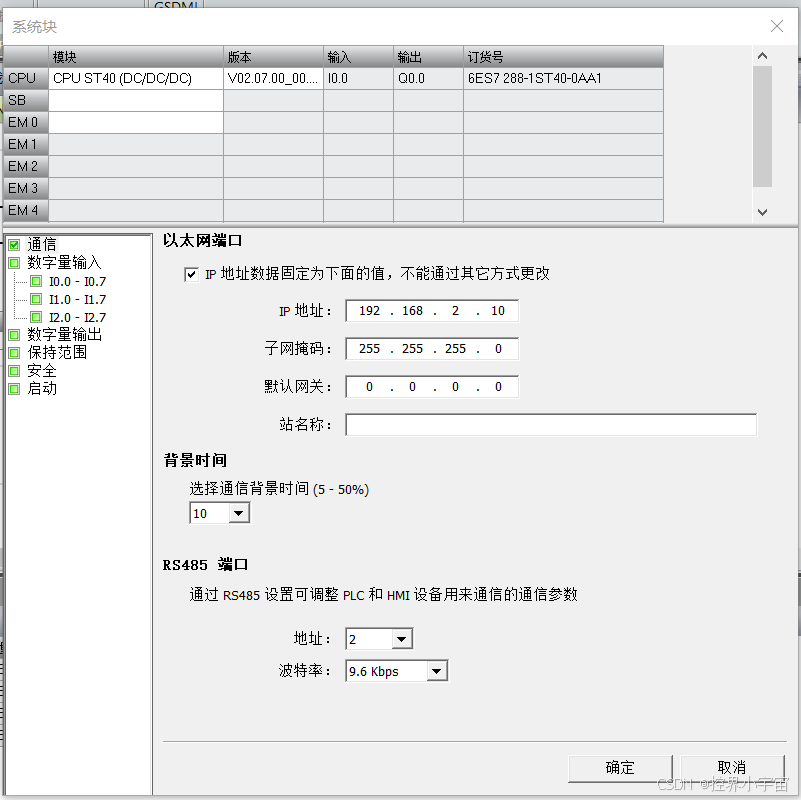

以 “生产线本地 PLC（192.168.2.10）与远程 PLC（192.168.2.20）数据交换” 为例，写完整程序逻辑：
需求
- GET：本地读取远程 VB100（产量计数，2 字节）、VB102（设备状态，1 字节），存到本地 VB200、VB202
- PUT：本地把 VB300（启停指令，1 字节）、VB301（设定值，2 字节），写到远程 VB400、VB401
- 定时 1 秒触发（避免连续触发），并监控通信状态
程序编写（LAD 梯形图）
Network 1：初始化（首次扫描清空缓冲区）
|

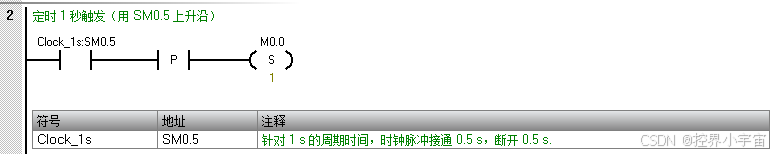

Network 2：定时 1 秒触发（用 SM0.5 上升沿）

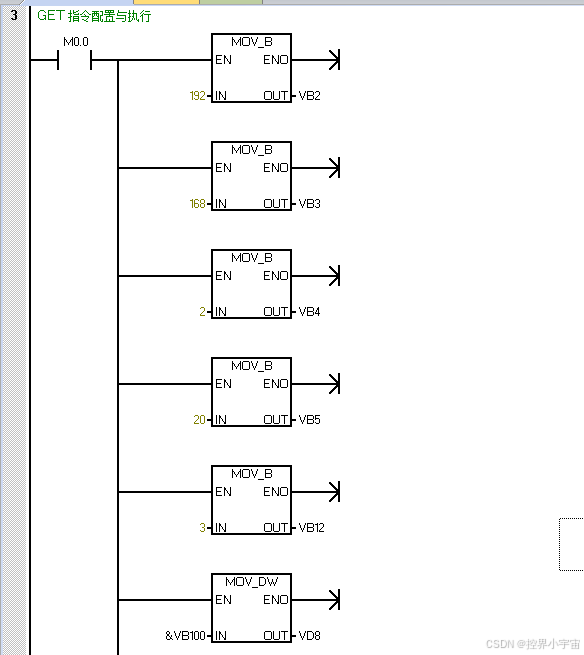

Network 3：GET 指令配置与执行
LD M0.0 // 触发标志 配置TABLE参数（VB0为GET参数表起始） 远程IP第一段192 第二段168 第三段2 第四段20（远程IP：192.168.2.20） 数据长度3字节（VB100+VB101+VB102） 远程指针：VB100

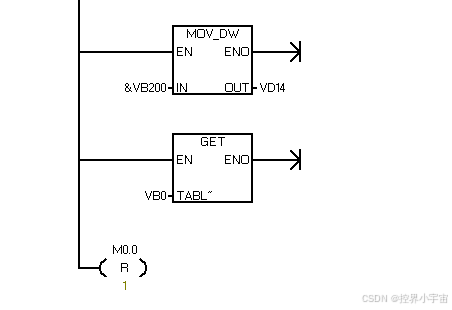

本地指针：VB200 执行GET指令 复位触发标志
|

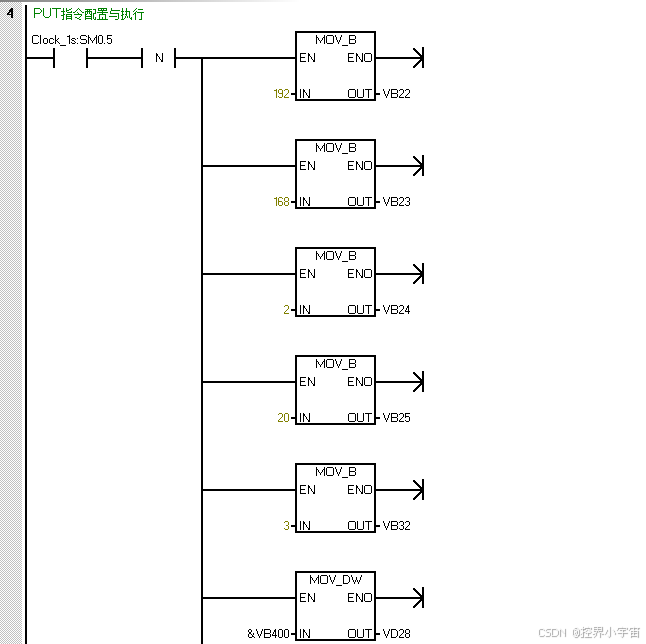

Network 4：PUT 指令配置与执行
1秒脉冲 下降沿触发（与GET错开，避免冲突） 配置TABLE参数（VB20为PUT参数表起始） 远程IP同上 数据长度3字节（VB400+VB401+VB402） 远程指针：VB400

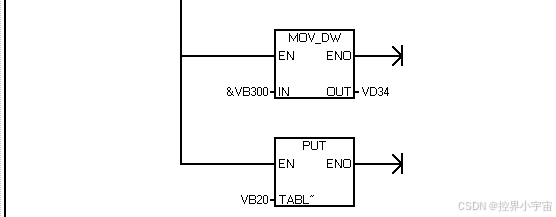

MOVD &VB300, VD34 // 本地指针：VB300 PUT VB20 // 执行PUT指令
|

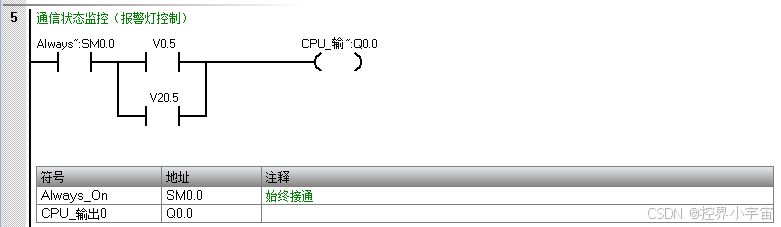

Network 5：通信状态监控（报警灯控制）
// GET错误监控 VB0.5 // GET错误位（E=1） // PUT错误监控 VB20.5 // PUT错误位（E=1） = Q0.0 // 错误时Q0.0报警灯亮
|
六、常见问题 Q&A（现场踩坑总结）
- Q：GET 指令触发后，VB0.7（完成位）一直不置 1，为什么？
A：先查错误代码：
- 若错误代码 0x0500：ping 远程 IP，看网口是否松动；若无错误代码：检查触发方式（别用 SM0.0 连续触发，用上升沿），或调整后台通信时间。
- Q：同一 IP 的 3 个 GET 指令，为什么偶尔会有 1 个失败？
A：同一 IP 共用 1 个连接，指令会 “排队执行”，若后台通信时间不够，会导致部分指令超时。解决：把后台通信时间从 10ms 改成 30ms 以上。
- Q：远程 PLC 在 RUN 模式，写 Q 区报错误代码 0x0400，怎么回事？
A：S7-200 SMART 的 Q 区默认 “STOP 模式写保护”，但 RUN 模式下若 Q 区被其他程序占用（如强制输出），也会写保护。解决：改写远程 V 区，远程 PLC 再用 V 区控制 Q 区。
最后
GET/PUT 指令看似简单，实则细节决定成败 —— 参数表的 16 个字节、8 个连接限制、错误代码的解读，每一步都要扣准。如果你的现场遇到 GET/PUT 通信问题，不妨按 “查错误代码→核参数→看连接数” 的步骤排查，基本都能解决。如果还有特殊场景（比如跨网段通信），欢迎在评论区留言，咱们一起拆解！
