软考 UML 用例图 extend扩展关系 include包含关系 泛化继承inherit关系

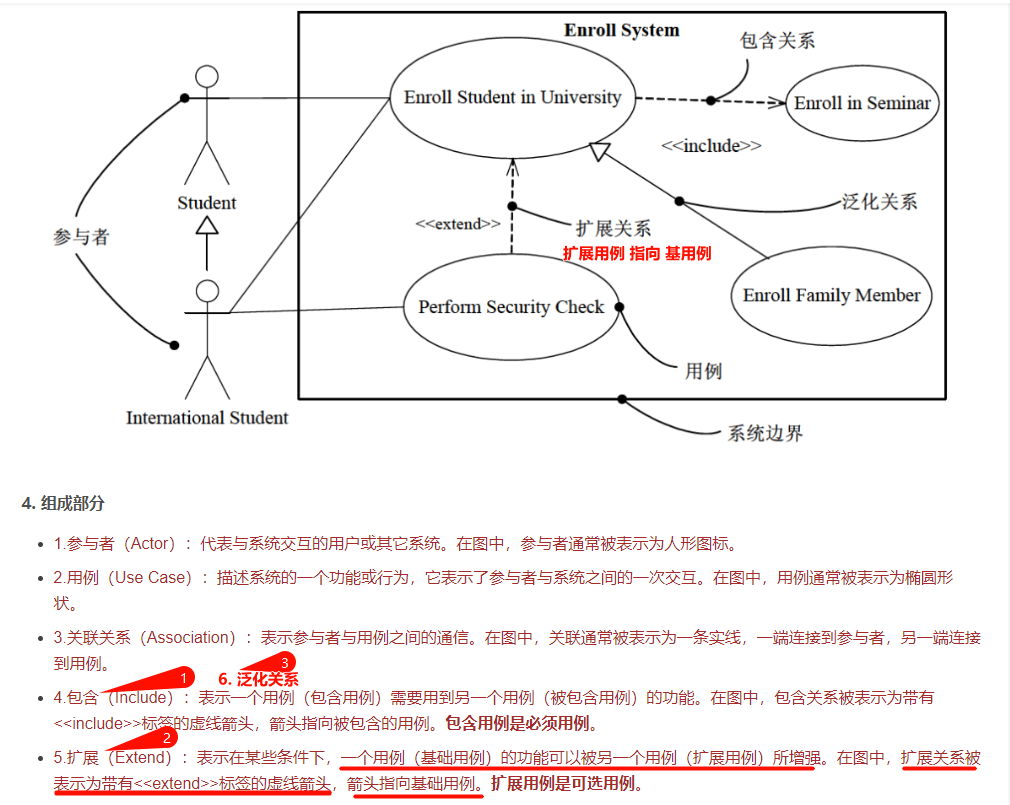

用例图主要用于描述系统功能，展示系统与外部用户之间的交互。它包含用例（Use Case）和参与者（Actor），通过它们之间的交互来描述系统的行为。

• 参与者（Actors）：参与者是与系统交互的用户或其他系统。在用例图中，参与者通常用一个人形图标表示。
• 用例（Use Cases）：用例是系统需要完成的特定功能或行为。在用例图中，用例通常用一个椭圆形图标表示。
• 关系（Relationships）：关系描述了参与者和用例之间的交互。在用例图中，关系通常用一条线（连接线）表示。    有3中关系,  包含include包含关系   extend扩展关系  和 泛化关系

在实际建模时，您可以问自己两个问题来快速做出选择：

​​是否是“一种”更特殊的情况？​​ 如果答案是“是”，比如“网上注册”显然是“用户注册”的一种特定方式，那么它们之间是​​泛化关系​​。

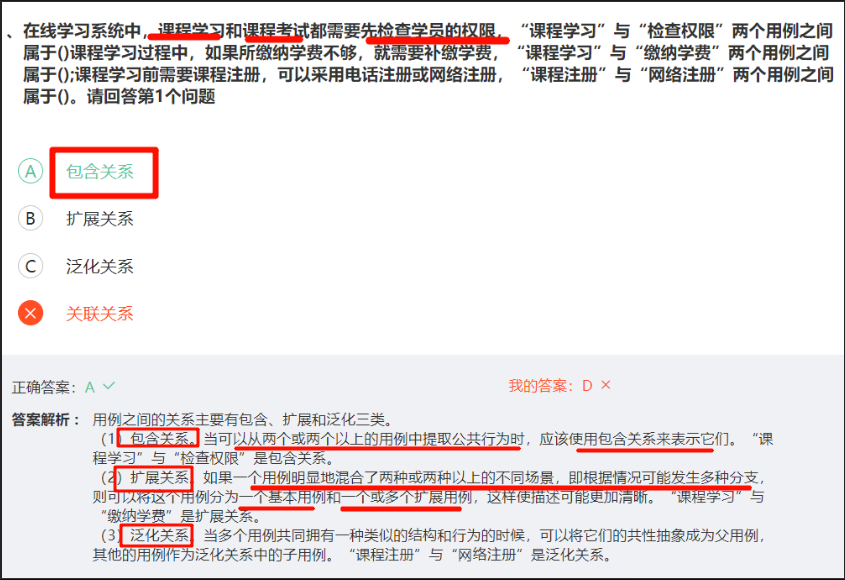

​​是否是“一个必须执行的步骤”？​​ 如果答案是“是”，比如执行“课程学习”这个用例时，必然要执行“检查权限”这一步，那么它们之间是​​包含include关系​​。

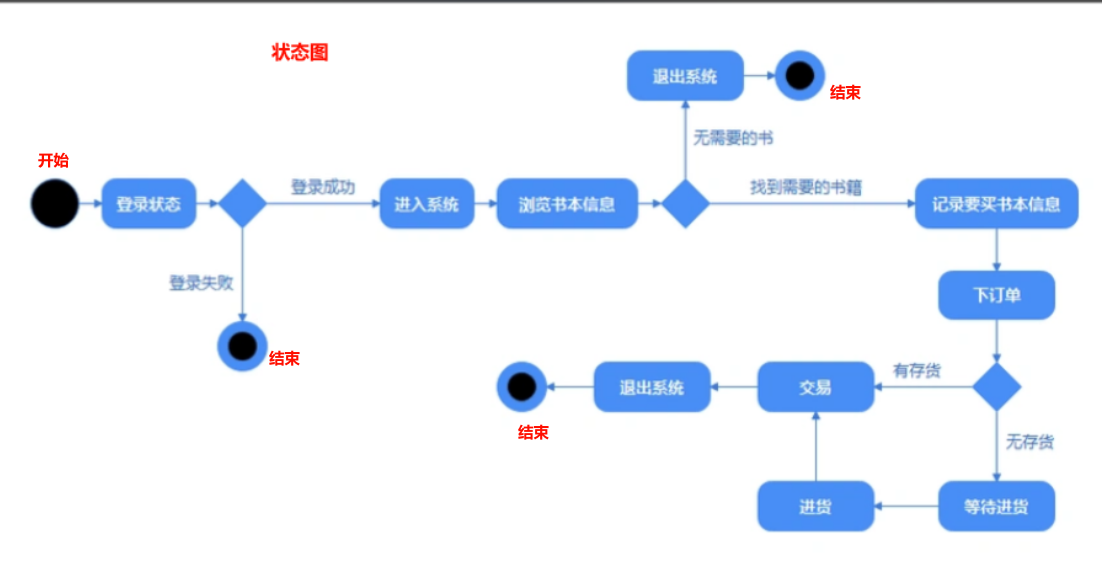

什么是状态图?。描述一个实体基于事件反应的动态行为，显示实体如何根据当前所处的状态对不同的事件做出反应。

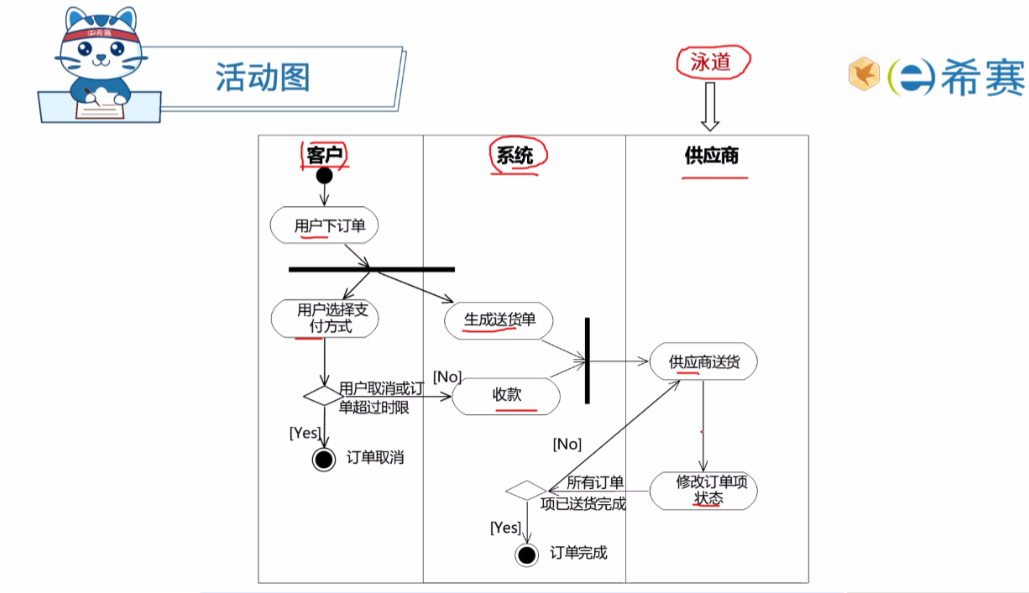

什么是活动图？。描述系统（工作流程的结构）动态行为，展现参与行为的类的活动或动作，分为基本活动图和嵌套活动图两种
