three.js射线拾取点击位置与屏幕坐标映射

news 2025/9/25 13:40:53

three.js小白的学习之路。

在使用three.js搭建可视化场景的时候，不可避免的要添加点击事件，需要用到three.js提供的Raycaster类。

在使用过程中，一般是给WebGLRender的DOM监听click点击事件：

const renderer = new Three.WebGLRenderer();
renderer.setSize(window.innerWidth, window.innerHeight);
renderer.domElement.addEventListener("click", (evt) => {// ………………
});

然后在里面声明一个Raycaster，然后经过一个坐标转换，就可以监听到鼠标点击的是哪一个模型了：

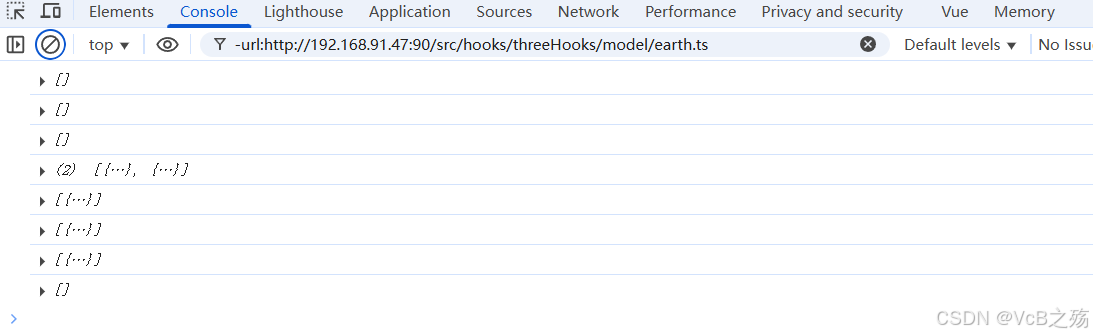

renderer.domElement.addEventListener("click", (evt) => {const x = (evt.offsetX / window.innerWidth) * 2 - 1;const y = -(evt.offsetY / window.innerHeight) * 2 + 1;const raycaster = new Three.Raycaster();raycaster.setFromCamera(new Three.Vector2(x, y), camera);const intersects = raycaster.intersectObjects(scene.children);console.log(intersects);intersects.forEach((item) => {item.object.material.color.set(0xffff00);});
});

核心就在下面两行代码上：

 const x = (evt.offsetX / window.innerWidth) * 2 - 1;const y = -(evt.offsetY / window.innerHeight) * 2 + 1;

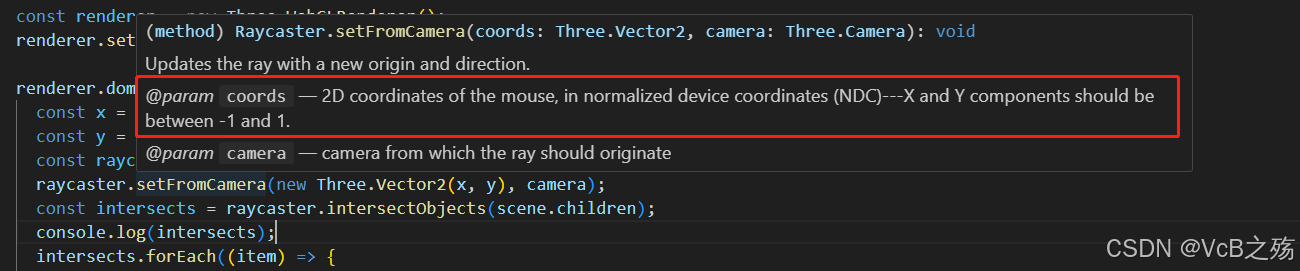

两行代码其实就是屏幕坐标到二维坐标的一个转换。先看一下setFromCamera函数针对这个变量的解释：

意思是：鼠标的二维坐标，以归一化设备坐标（NDC）表示——X和Y分量应在-1和1之间。

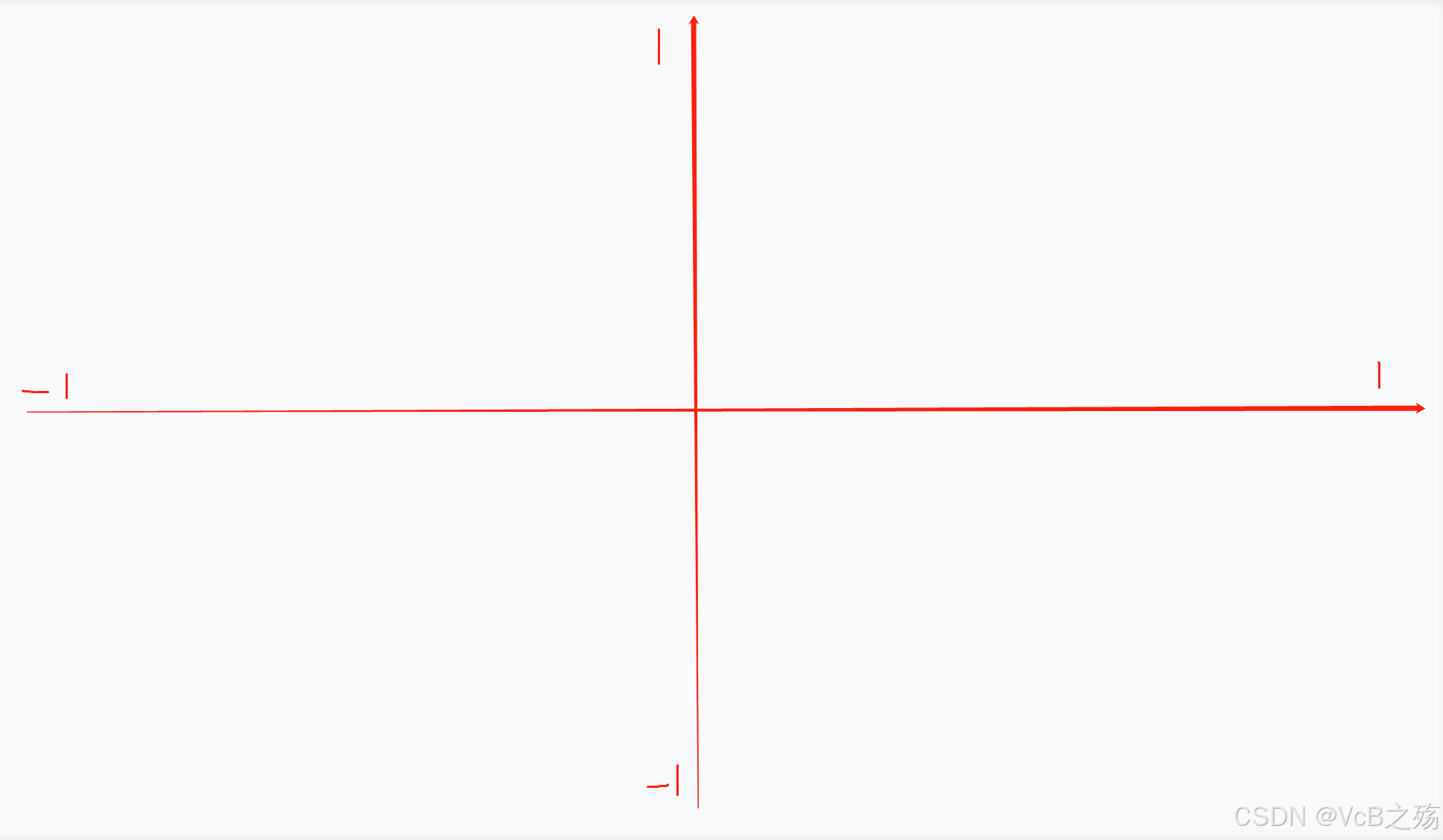

归一化之后的坐标大概就是下面的示意图，X轴正方向向右，左侧是-1，右侧是1；Y轴正方向是向上，上方是1，下方是-1：

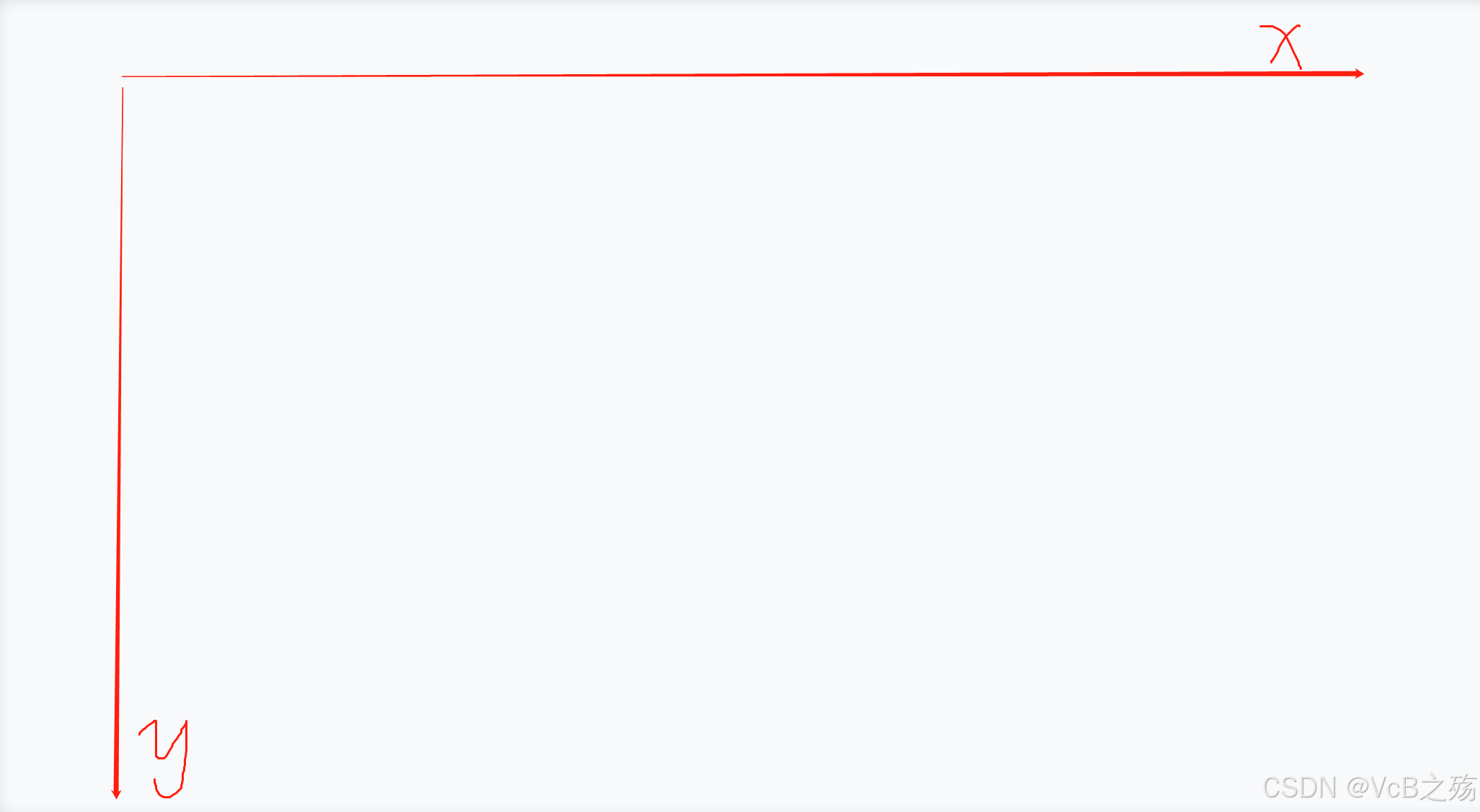

而原本的屏幕坐标是下面这样的，X轴正方向向右，Y轴正方向向下：

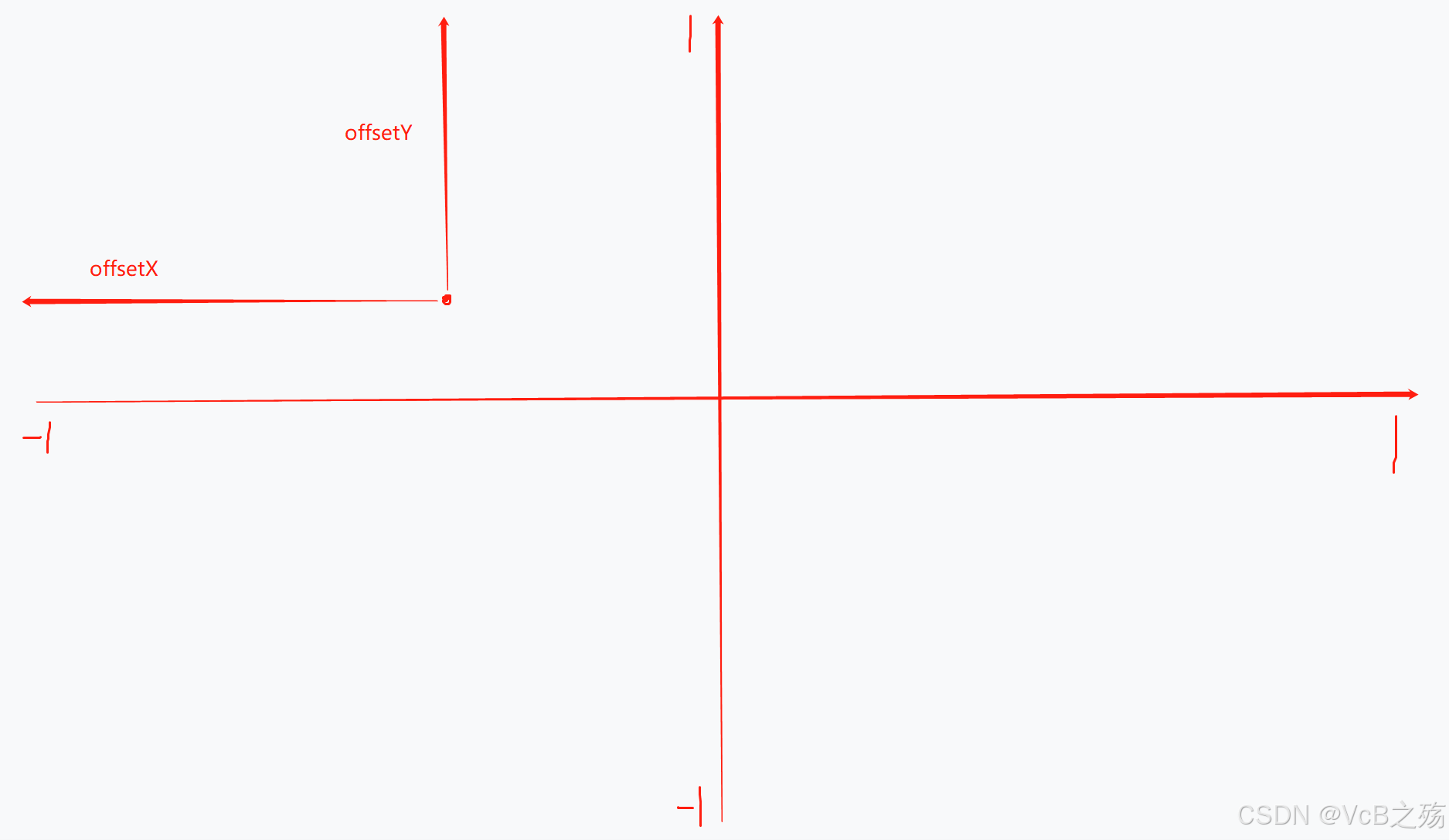

当我们点击屏幕上的一个点时，可以获取到这个点的坐标，也就是offsetX和offsetY这两个分量：

将上述两个分量从鼠标的二维坐标转换到NDC，我们只需要将其归一化，值变为[0, 1]，在乘以2，值变为[0, 2]，在减去1，值变为[-1, 1]，就能达到我们的目的。由于Y轴两个坐标系的正方向是相反的，所以最后的结果需要取反：

const x = (evt.offsetX / window.innerWidth) * 2 - 1;
const y = -((evt.offsetX / window.innerWidth) * 2 - 1);

也就是：

 const x = (evt.offsetX / window.innerWidth) * 2 - 1;const y = -(evt.offsetY / window.innerHeight) * 2 + 1;

这样就可以正常获取到鼠标点击了。

下面写个小案例，将场景里的方块进行点击变色：

// 生成一些立方体
const generateBox = (color: string, position: Three.Vector3) => {const geo = new Three.BoxGeometry(50, 50, 50);const material = new Three.MeshLambertMaterial({color: new Three.Color(color),});const box = new Three.Mesh(geo, material);box.position.copy(position.clone());return box;
};
const box1 = generateBox("blue", new Three.Vector3(0, 0, 0));
const box2 = generateBox("green", new Three.Vector3(0, 0, 100));
const box3 = generateBox("red", new Three.Vector3(100, 0, 0));
const box4 = generateBox("orange", new Three.Vector3(100, 0, 100));
scene.add(box1, box2, box3, box4);const renderer = new Three.WebGLRenderer();
renderer.setSize(window.innerWidth, window.innerHeight); // 占满全屏renderer.domElement.addEventListener("click", (evt) => {const x = (evt.offsetX / window.innerWidth) * 2 - 1;const y = -(evt.offsetY / window.innerHeight) * 2 + 1;const raycaster = new Three.Raycaster();raycaster.setFromCamera(new Three.Vector2(x, y), camera);const intersects = raycaster.intersectObjects(scene.children);console.log(intersects);if (intersects.length > 0) {intersects[0].object.material.color.set(0xffffff);}
});

使用intersectObjects方法计算射线是否与模型相交，该方法返回相交的模型数组。如果数组长度大于0，只取第一个相交的模型让其材质变为白色(第一个相交的是距离屏幕最近的)。

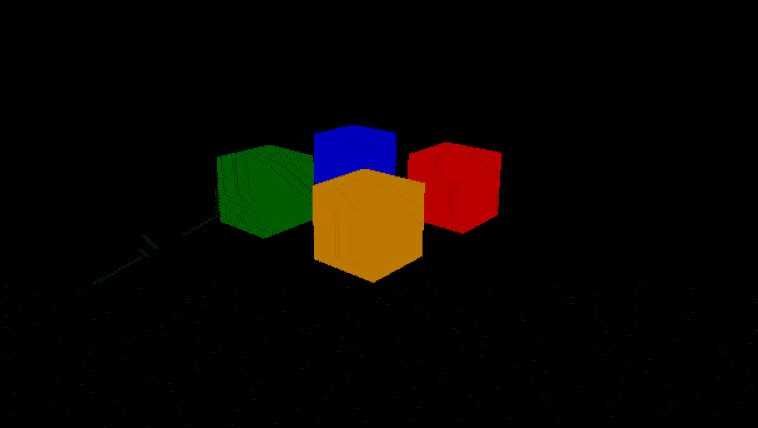

效果如下：
