模电基础：静态工作点稳定的典型电路

目录

一、为什么需要静态工作点稳定的电路

二、分压式偏置共射放大电路

三、分压式偏置共射放大电路的动静态分析

（1）静态分析​编辑

（2）有旁路电容的动态分析​编辑

（3）没有旁路电容的动态分析

四、总结稳定静态工作点的方法

---

一、为什么需要静态工作点稳定的电路

        在晶体管放大电路中，静态工作点事一个十分关键的参数。当温度发生变化的时候，晶体管的参数会改变，这就使得静态工作点偏离了合适的区域。比如我们之前曾分析过，Q点过高，可能出现饱和失真、Q点过低，可能导致截止失真。所以为了保证放大电路在不同温度的条件下，仍然保持静态工作点在一个合理的区间内，从而达到稳定放大而不失真的作用。

        以我们之前学过的阻容放大电路为例，看看静态工作点稳定的必要性：

正是由于这些问题的存在，使得人们必须设计出一种电路能规避上述问题。

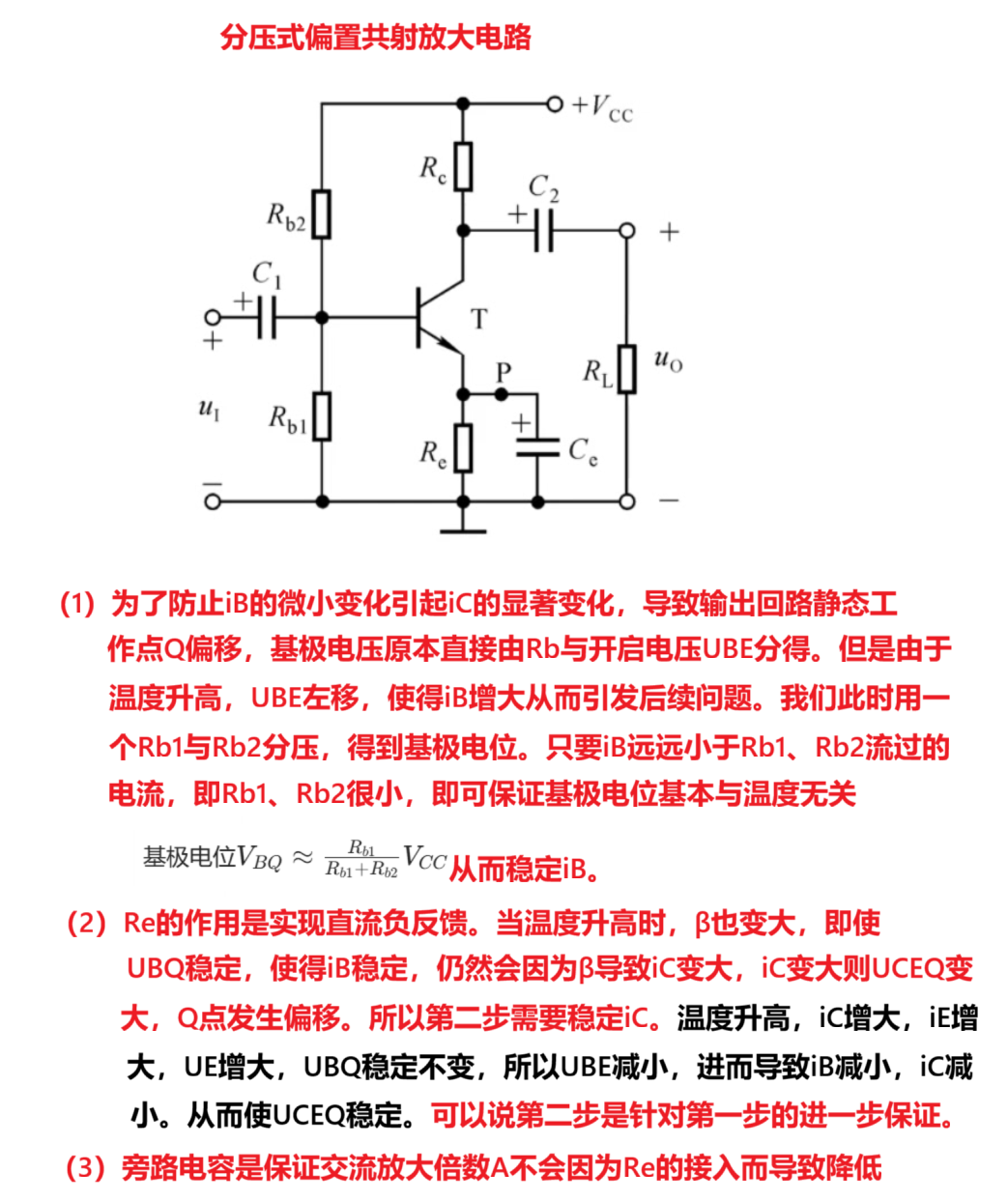

二、分压式偏置共射放大电路

        我们采取一些方式，避免上述问题。

        “偏置” 指的是为晶体管设置合适的静态工作点，使晶体管工作在放大区，以保证放大电路能够正常、不失真地放大信号 。而 “分压式” 是设置静态工作点的一种方式。在分压式偏置电路中，通过两个电阻Rb1 和 Rb2 对电源Vcc进行分压，从而为晶体管的基极提供一个相对稳定的基极电位UBQ。

        虽然我们这里只解决了β、UCE对温度敏感的问题。但是对于负载电阻变化导致的放大倍数A变化、输入电阻较低对上级电路影响大。这个两个问题并未解决，我们暂时不讨论，后续会在别的文章中继续讲解。

三、分压式偏置共射放大电路的动静态分析

（1）静态分析

（2）有旁路电容的动态分析

        可以看到电压放大倍数A与温度还是有一定关系的，既有β的影响，也有IEQ的影响。稳定性较差，但是他的优点在于交流电路中，无Re分压，没有对A的衰减作用。能获得极大的放大倍数。

（3）没有旁路电容的动态分析

        可以看到无旁路电容时候，放大倍数A与温度无关。这种方式一定程度的解决了问题。稳定性较好。但是问题在于交流通路中有了Re进行分压，A相对较小，。且为了直流负反馈的效果较好，越大的电阻直流负反馈能力越强，所以Re一般较大，进一步导致A很小。

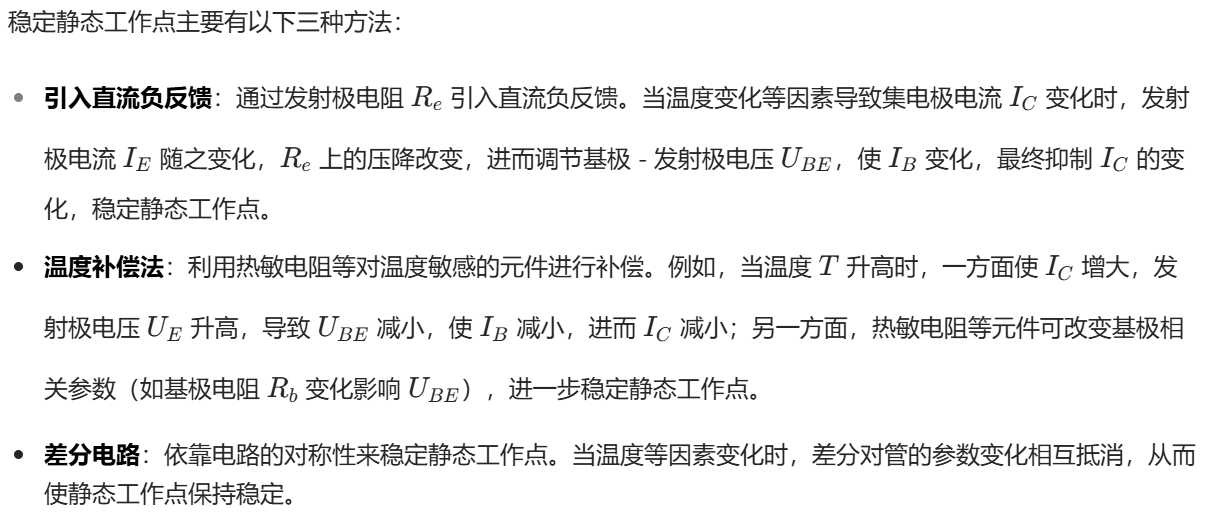

四、总结稳定静态工作点的方法

一般我们采用的是查分电路和直流负反馈的方式，温度补偿法使用很少，至于差分电路我们会在后续文章讲解。
